GD&T几何公差的基本概念

热门资讯 2025年08月17日 08:11 1 admin

什么是GD？

GD：中文简称：尺寸标注

GD的定义：零件没有要求的情况下，就可以采用GD标注。

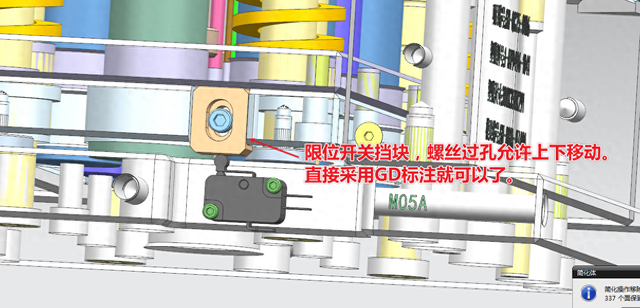

举例说明：

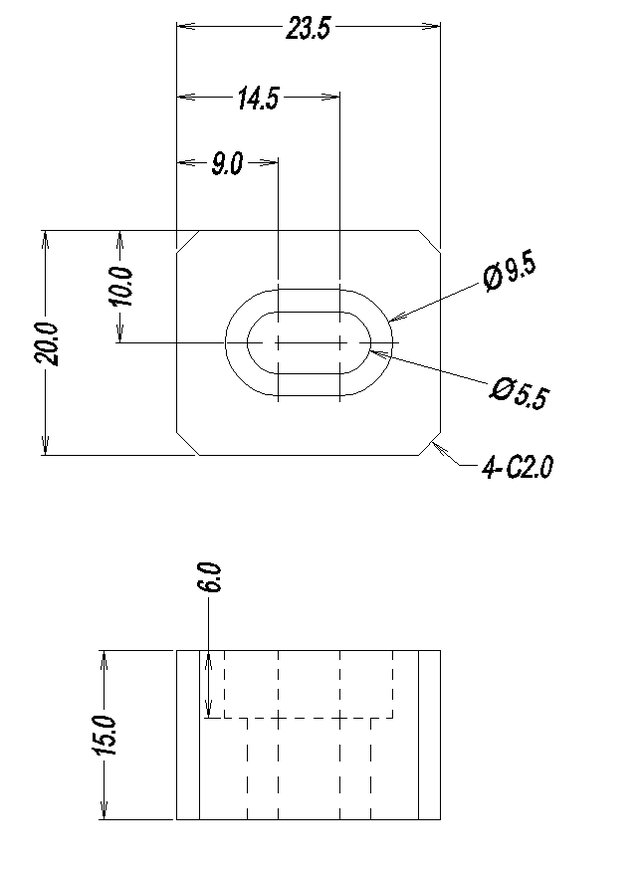

独立装配，尺寸在国标范围以内不影响功能的情况下，需要独立追加公差。

什么是GD&T？

GD&T:中文简称：几何尺寸和公差标注

GD&T的定义：功能尺寸图纸，标注满足功能、合理放大公差

举例说明：

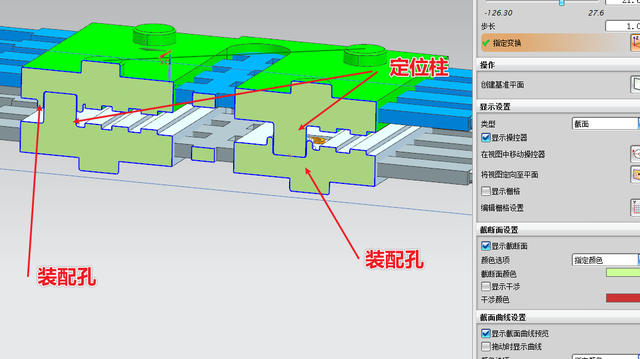

如图所示有装配要求的情况下，为了满足产品功能的情况下，零件需要标注公差

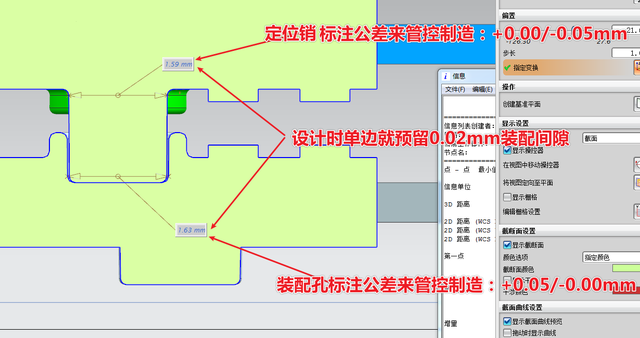

装配孔标注正公差如下图所示

定位柱标注负公差如下图所示

简单理解就是一种用于精确、清晰、高效地定义工程图纸上零件几何形状、大小、方向和位置要求的国际标准化语言。

它超越了传统的“±”尺寸公差（仅控制特征的大小和位置），引入了几何公差来控制特征的形状、轮廓、方向、位置和跳动。

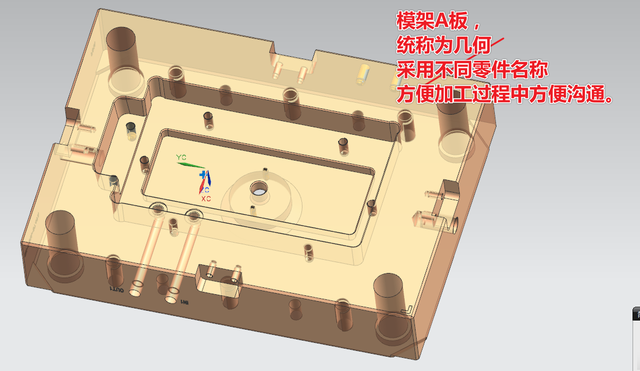

什么是几何？

简单的理解就是满足功能零件。

也可以理解为几何就是零件要求（如平面度、垂直度、轮廊度、位置度等基本要求，实现零件的使用功能）

举例说明：

案例1：法兰盘密封功能

功能需求：法兰与箱体间不漏油

依赖的几何特性：

密封面的平面度（⏥ 0.05）→ 确保全面积贴合

螺栓孔的位置度（⌖ Φ0.1 | A）→ 使螺栓均匀压紧密封面

几何失控的后果：

密封面不平 → 局部缝隙 → 漏油

孔位置偏差 → 螺栓预紧力不均 → 密封失效

案例2：轴套转动功能

功能需求：轴在套内平稳旋转

依赖的几何特性：

轴颈的圆柱度（⌭ 0.01）→ 减少摩擦

轴与套的同轴度（◎ Φ0.02 | A）→ 避免偏心振动

几何失控的后果：

轴不圆 → 卡滞或磨损

轴/套不同心 → 异常噪音或断裂

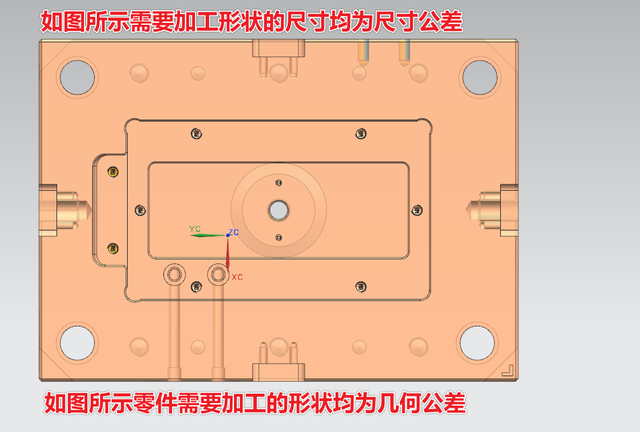

什么是公差？

公差的定义：

尺寸公差控制零件大小

几何公差控制零件形状/方向/位置
