TD文本显示器移植

TD 文本显示器是一种低成本的人机界面 (HMI)，是可嵌入数据的文本显示器。可以使用 TD 设备组态层级式用户菜单及信息画面，TD设备可用于查看、监视和改变应用程序的过程变量。也可以组态TD 文本显示器，使其显示由CPU 中逻辑使能的报警或信息。

S7-200 SMART 文本显示向导可组态TD400C的最大数量为5个，通过本体集成的RS485端口可以连接4个TD400C，SB CM01 RS485/RS232 端口也可以连接4个TD400C

TD文本显示器移植

TD400C使用拷贝数据块的移植主要分成两大部分：

基本功能移植

步骤一：使用STEP7 Micro/WIN 打开原S7-200的程序:

图1. TD 文本显示器移植

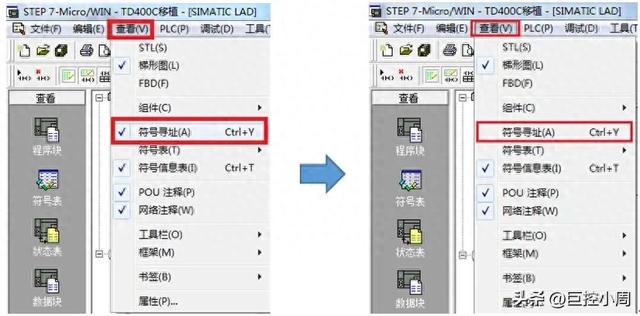

步骤二：点击查看-符号寻址，取消符号寻址功能：

图2. 取消符号寻址

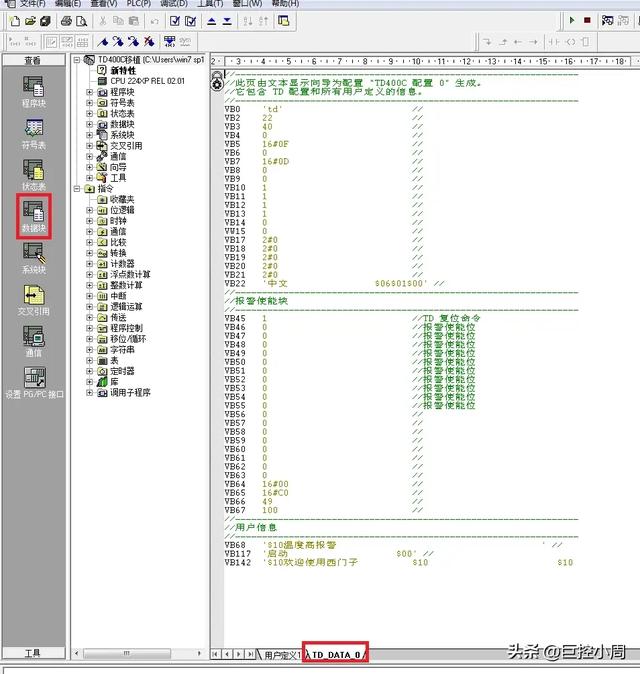

步骤三：点击数据块，再次点击：TD_DATA0 ：

图3. 打开数据块

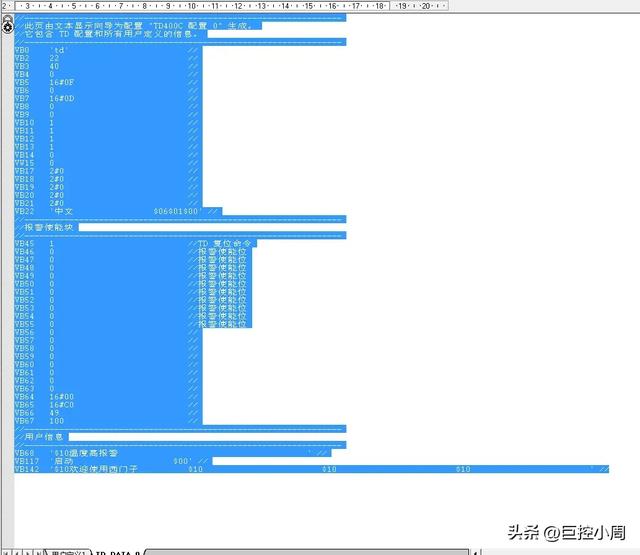

步骤四：将上述画面中的全部内容用鼠标全部选中，然后拷贝（Ctrl+C）

图4.复制数据块

步骤五：打开S7-200 SMART编程软件。点击数据块-页面1，查看右面打开的数据块页面

图5. 打开S7-200 SMART软件数据块

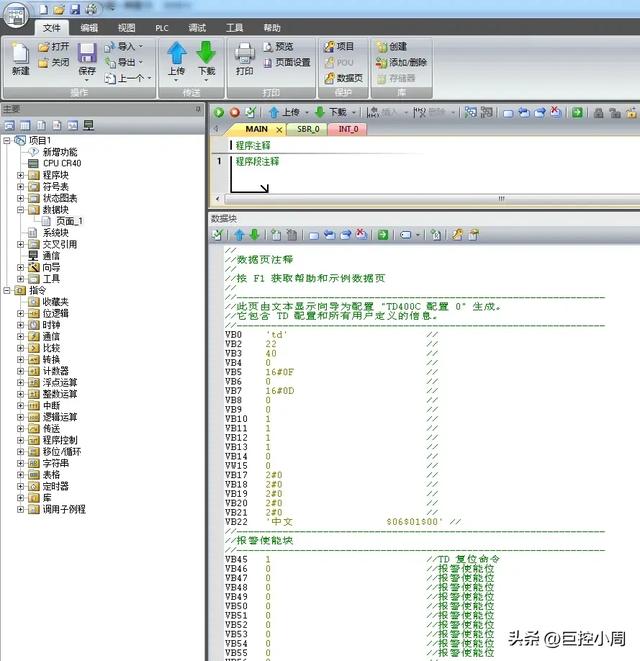

步骤六：在上述蓝色框的区域内，粘贴（Ctrl+V），完成后显示如下：

图6. 将数据复制到S7-200 SMART 程序

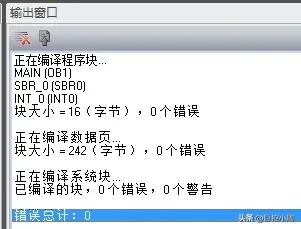

步骤七：保存编译

图7. S7-200 SMART 编译

报警功能移植

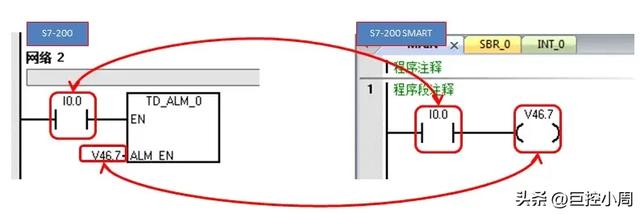

如果之前使用TD400C的向导时，组态了报警窗口，并在程序中调用了TD_ALM块，仅需按照下图在S7-200 SMART内编程即可，如下图所示：

图8. 报警移植

注意： 1.不要在S7-200 SMART编程软件中再使用TD400C的向导； 2若需修改TD400C的画面，烦请在S7-200的编程软件中修改后，再次执行本文的移植方法 。
