技术栈：这个CAD命令太强了，简直就是标注中的救星！

如何快速对齐标注以及批量调整基线标注间距，当时我们用了DIM智能标注中的对齐和分发（需要点击查看），这个命令AutoCAD2016版本才开始有，很多人反应用不了。

今天我们分享另一个可替代上面的命令：DINSPACE，这个命令AutoCAD2008及以上可用，如果还用不了，还是换个版本吧，太低了。

DIMSPACE 是 AutoCAD用于统一调整一组线性标注之间间距的命令：先选取一个基准标注，然后选择需调整的其它标注，最后输入期望的间距（或选择自动）。该命令能快速将多条平行/同向的标注等间距排列或对齐（输入 0 可使标注紧密对齐）。

下面我们来看一个实例。

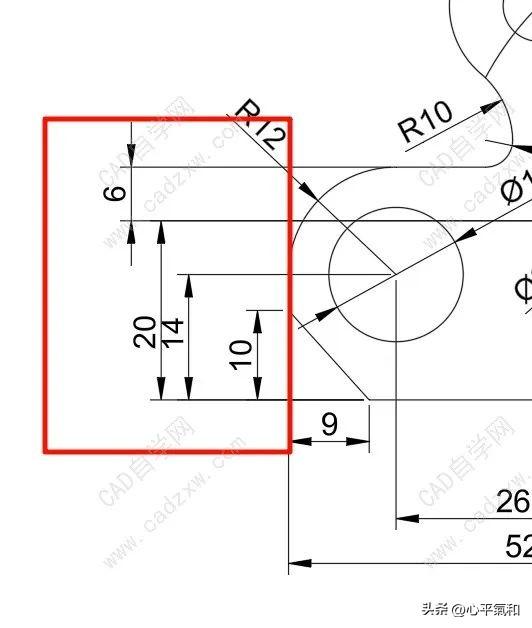

比如这个图，左边这个标注具有基线标注，又有连续标注，而且基线标注间距一样并且连续标注在一条线上。

技术栈：这个CAD命令太强了，简直就是标注中的救星！

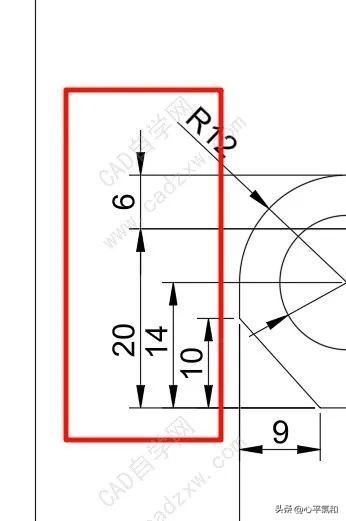

那如果是这样的，怎么快速调整？

技术栈：这个CAD命令太强了，简直就是标注中的救星！

下面给出具体操作：

输入DIMSPACE回车。

技术栈：这个CAD命令太强了，简直就是标注中的救星！

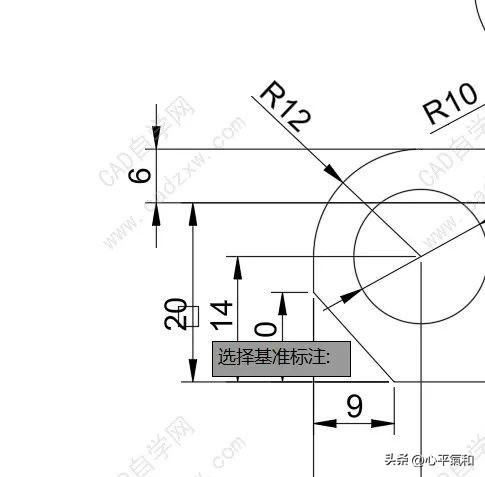

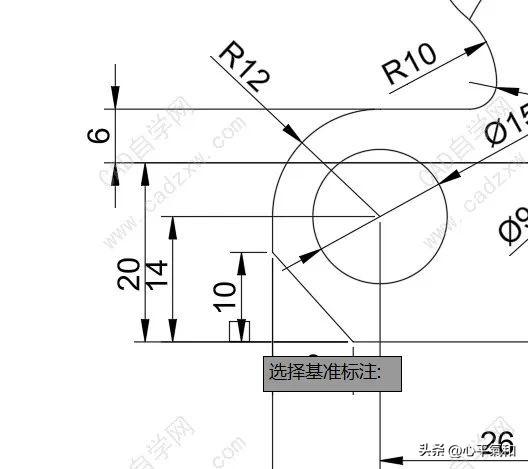

选择基准标注。

技术栈：这个CAD命令太强了，简直就是标注中的救星！

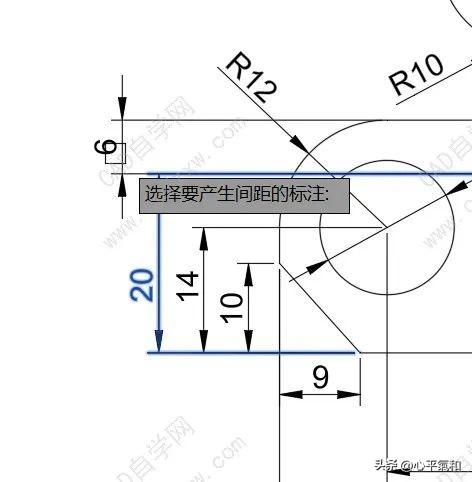

选择要产生间距的标注。

技术栈：这个CAD命令太强了，简直就是标注中的救星！

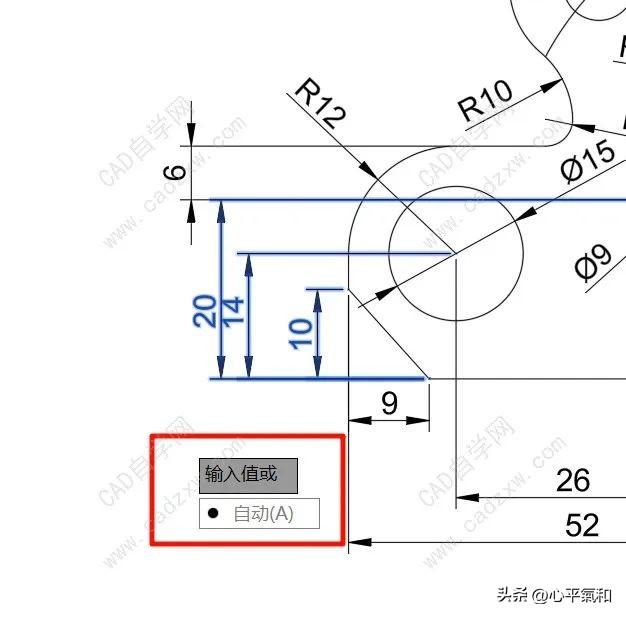

回车后提示你输入值或者自动。

技术栈：这个CAD命令太强了，简直就是标注中的救星！

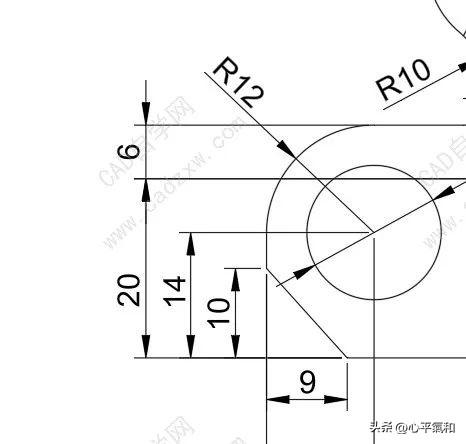

我们直接空格即可自动调整基线标注间距。

技术栈：这个CAD命令太强了，简直就是标注中的救星！

同样执行DIMSPACE后选择20作为基准标注。

技术栈：这个CAD命令太强了，简直就是标注中的救星！

再选择产生间距的标注。

技术栈：这个CAD命令太强了，简直就是标注中的救星！

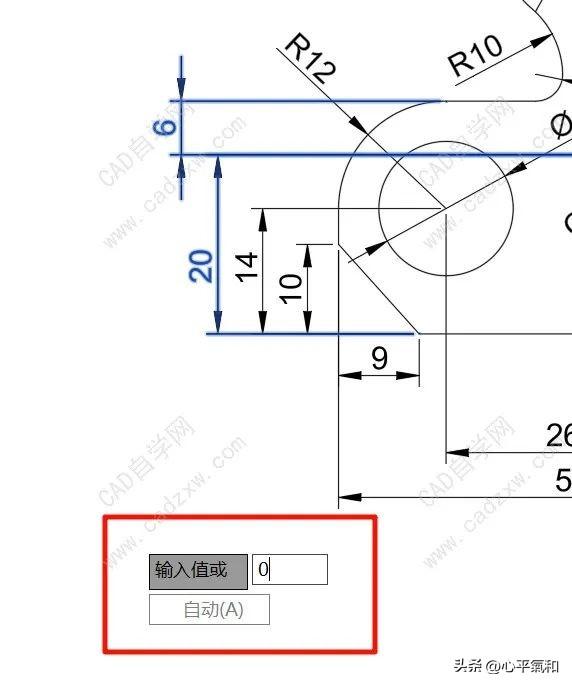

回车后输入0，即可实现连续标注自动对齐。

技术栈：这个CAD命令太强了，简直就是标注中的救星！

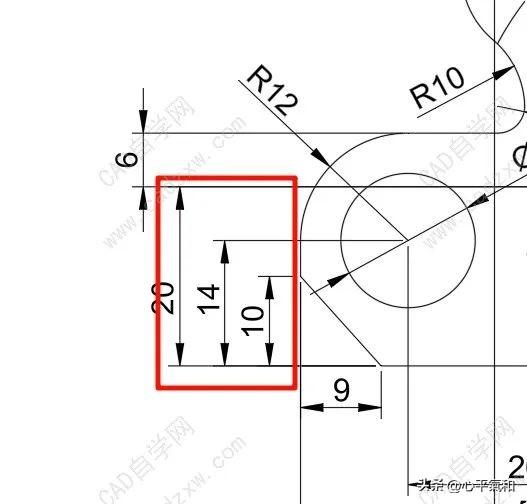

结果如图。

技术栈：这个CAD命令太强了，简直就是标注中的救星！

完，希望对你有帮助
