西门子S7-1500 配方功能使用入门
热门资讯
2025年08月14日 09:54 1
admin
一、配方功能使用过程
配方功能使用过程如图 1 所示。

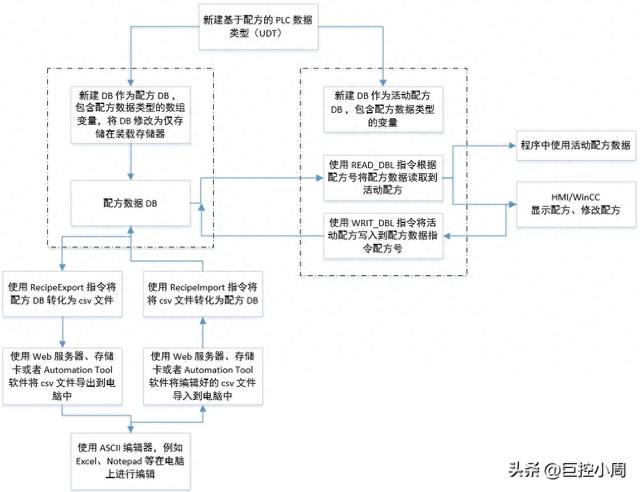

图 1 配方功能使用流程
技术选型请点击头像工控小周
欢迎加入组织PLC技术交流
二、配方指令

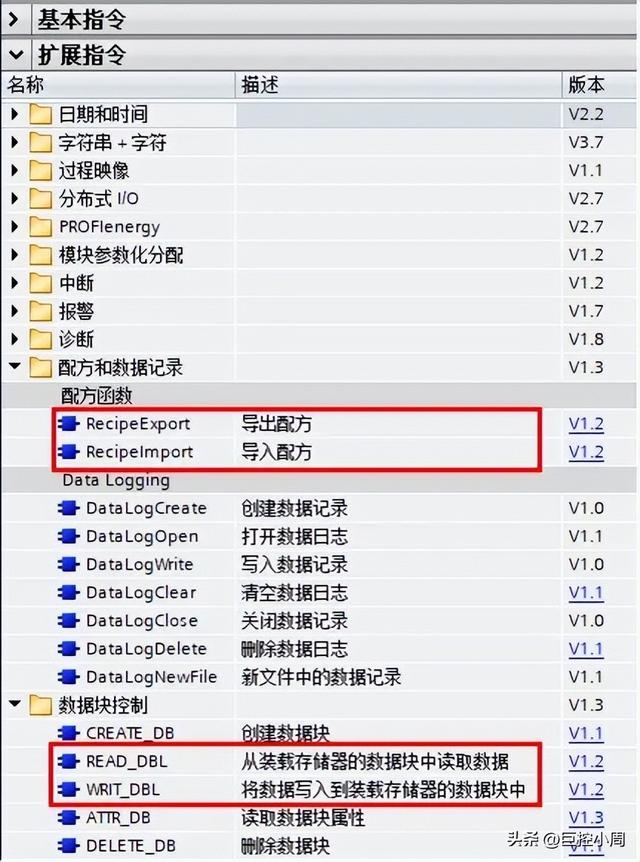

配方功能使用到的指令位置如图 2 所示。
图 2 配方使用相关指令
RecipeExport 指令将完整的配方数据块导出，按照标准 csv 格式存储在 CPU 装载存储器的永久性配方数据文件中。
RecipeImport 指令将配方数据从装载存储器上的 csv 文件导入到装载存储器上的配方数据块中。此过程会覆盖之前数据块中的值。
READ_DBL 指令将配方数据从配方数据块读取到活动配方。
WRIT_DBL 指令将活动配方数据写入到配方数据块。
注意：以上四个指令都不支持使用 PLCSIM 或者 PLCSIM Advanced 进行仿真，只能使用真实 CPU 测试执行。
三、配方使用例程
例程为制作不同冰淇淋选择不同的配方，并在 WinCC 画面上根据配方号显示配方、修改配方。
硬件：
- CPU 1516-3 PN/DP V2.9.4，订货号：6ES7516-3AN01-0AB0，X1 接口 IP 地址：192.168.1.32，子网掩码：255.255.255.0
- 电脑，网卡 IP 地址：192.168.1.201，子网掩码：255.255.255.0
软件：
- Windows 10 专业版 20H2
- TIA Portal V17 update 3 Step 7 + WinCC Advanced
- Microsoft Office 2019
1. 组态硬件，激活 Web 服务器功能
打开 TIA Portal 软件，新建项目，添加指定版本及订货号的 CPU ，取消激活安全向导，设置 IP 地址，CPU 时区，激活 Web 页面功能，此处过程略。

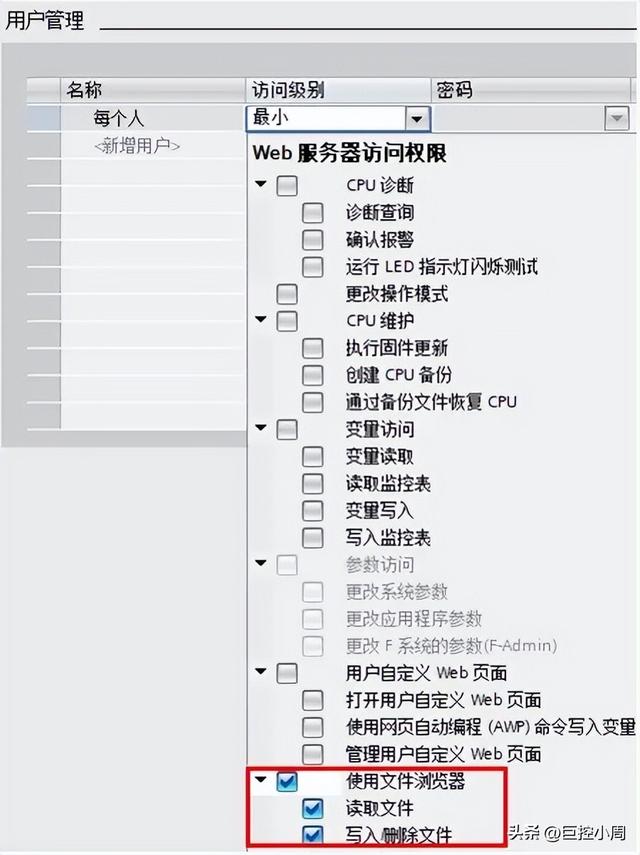

如图 3 所示，必须激活 Web 页面用户管理中的“文件浏览器”功能。
图 3 用户管理设置
2. 编写配方程序
1）创建配方数据类型

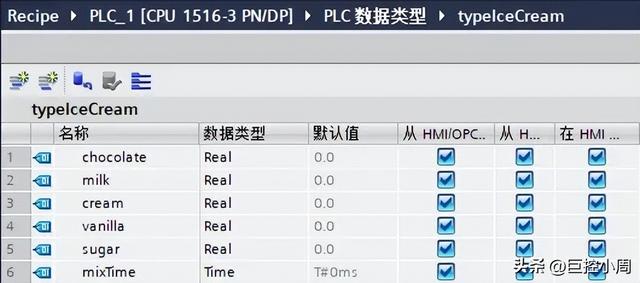

项目树中，展开 PLC 数据类型文件夹，添加新 PLC 数据类型 “typeIceCream” 用作配方数据类型，并在其中添加相关变量，如图 4 所示。
图 4 配方数据类型
2）创建配方 DB

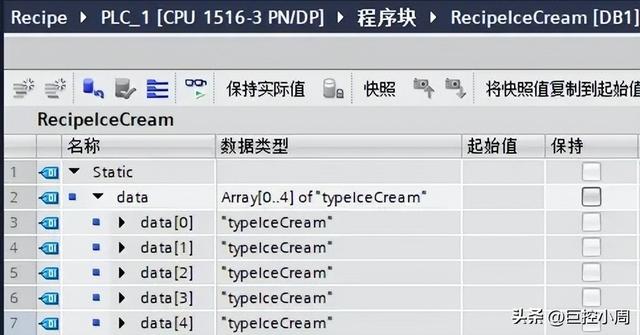

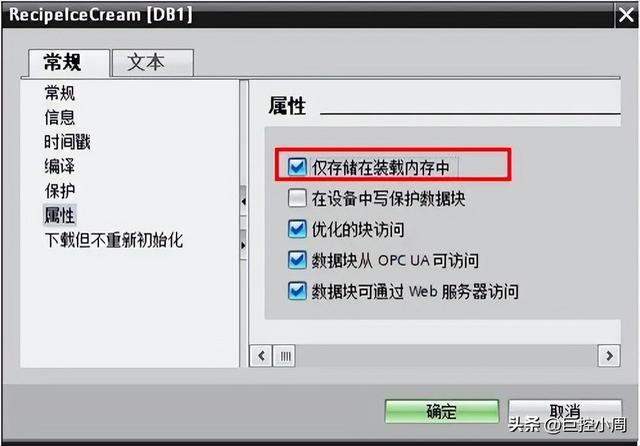

创建配方 DB，然后新建配方数据类型数组的变量，并修改 DB 属性仅存储在装载内存中，如图 5 - 6 所示。
图 5 配方 DB
图 6 DB 设置
3）创建活动配方

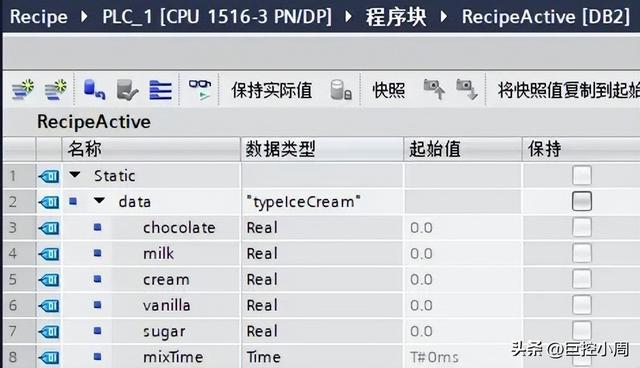

创建活动配方 DB，然后新建配方数据类型的变量，如图 7 所示。
图 7 活动配方
4）创建配方操作相关变量

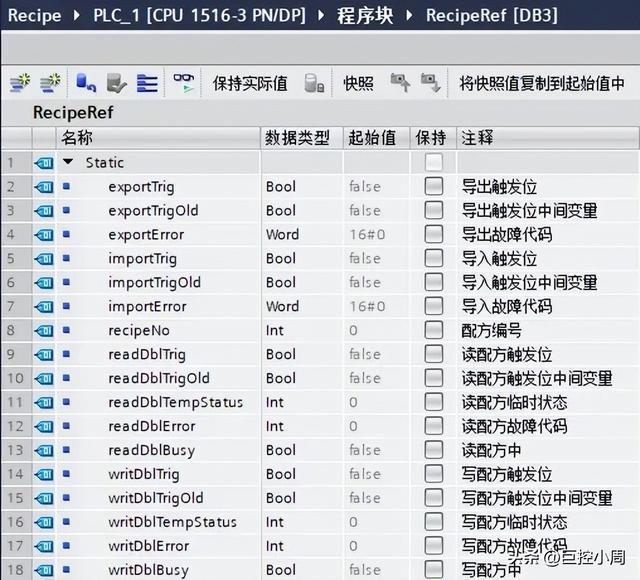

创建配方操作相关变量的 DB，用于编程，说明如图 8 所示的注释。
图 8 配方操作相关变量
5）编写导入导出程序及捕捉错误代码
在 OB 1 编程及注释如图 9 所示。
图 9 编写导入导出程序
6） 编写读写配方程序

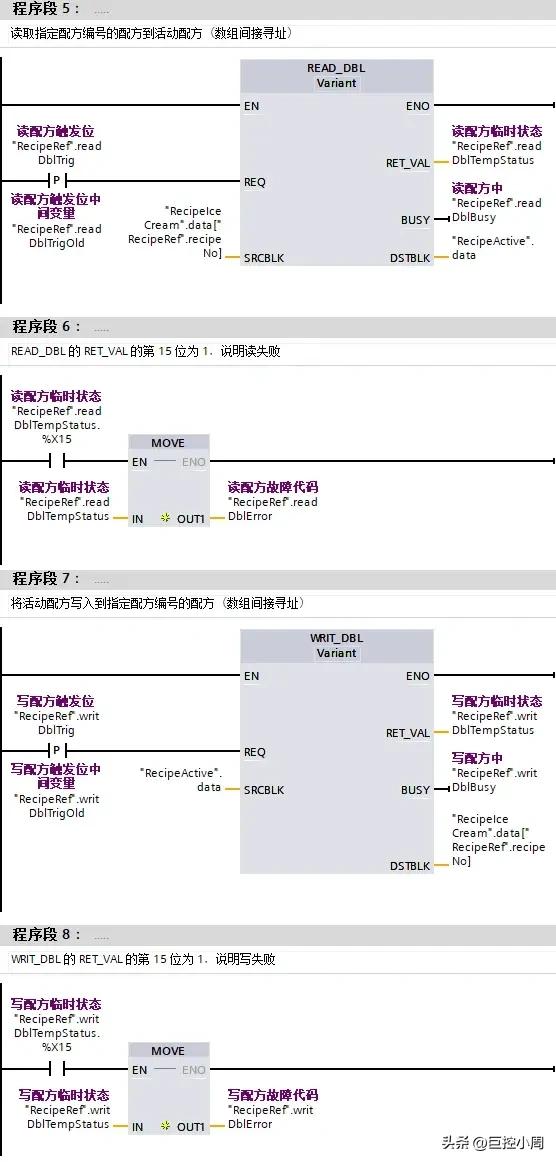

继续在 OB1 编程，读指定配方号配方数据到活动配方，将活动配方写入指定配方号的配方数据，如图 10 所示。
读取到的活动配方即可以用于后续工艺编程，或者关联到上位机画面显示修改。
图 10 编程读写配方程序
7）程序编写完成，将硬件组态及程序下载至 CPU。
3. 绘制并启动 WinCC 画面
新建 PC 站，添加 WinCC Advanced，添加网卡，设置 IP 地址，建立与 CPU 的 HMI 连接，此处过程略。

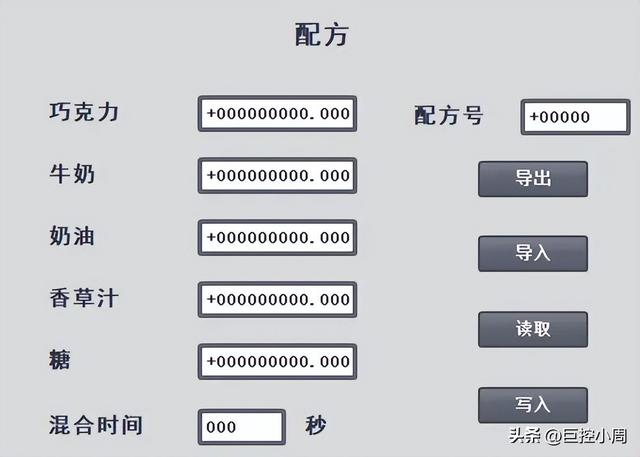

新建画面如图 11 所示。
图 11 画面
关联左边 IO 域与活动配方 DB 的相对应数据关联。
配方号 IO 域与变量 "RecipeRef".recipeNo 关联。
右下的四个按钮分别关联按下和释放两个事件，按下使得触发位置位，释放使得触发位复位。
之后编译 WinCC 项目，启动画面。
4. 导出导入配方数据
1）导出配方数据

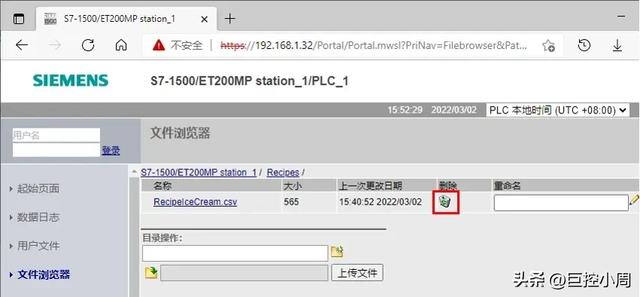

启动 WinCC 画面后，点击“导出”按钮，然后打开电脑上的浏览器，输入 CPU IP 地址，浏览到“文件浏览器 > Recipes”，如图 12 所示。
图 12 打开 Web 页面
2） 编辑配方数据
点击图 12 的 csv 文件，下载到电脑中，之后点击图 12 红框处的图标删除该文件。

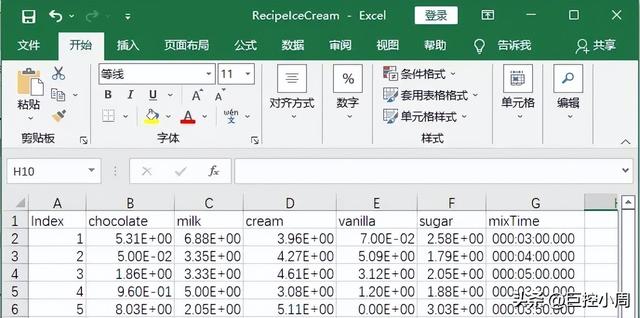

使用 Excel 软件对 csv 文件打开编辑保存，如图 13 所示。
图 13 编辑后的配方数据
3）导入配方数据

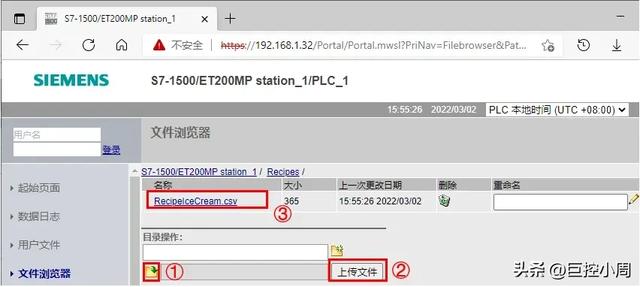

如图 14 所示的操作。
图 14 上传配方
①点击该图标，浏览到修改的 csv 文件
②点击该图标上传
③上传成功后，文件显示在这里
之后在 WinCC 画面点击“导入”按钮，即完成配方数据导入。
4）此时可以通过 PLC 在线情况下上载程序块，看到配方数据里的数据，如图 15 所示。

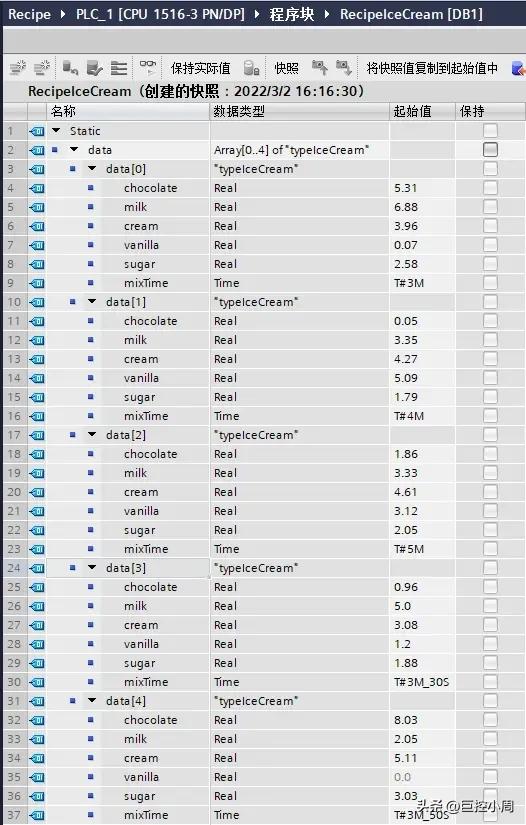

图 15 配方 DB 数据
5. WinCC 读写活动配方数据

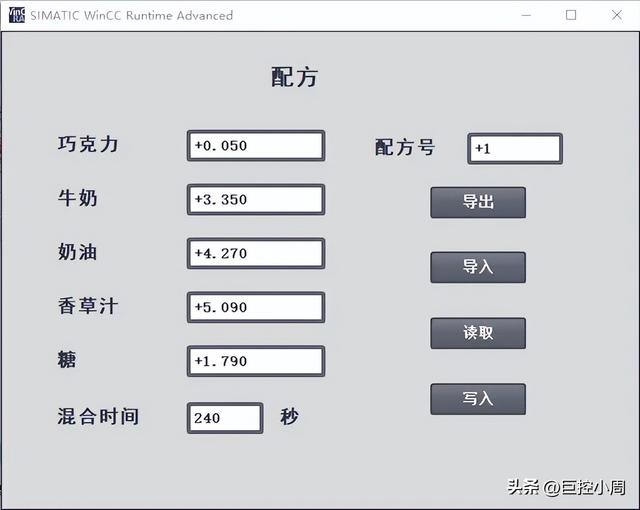

1）在 WinCC 画面配方号处输入“1”，然后点击“读取”按钮，即可将 1# 配方读取到 WinCC，如图 16 所示。
图 16 读取到的配方数据

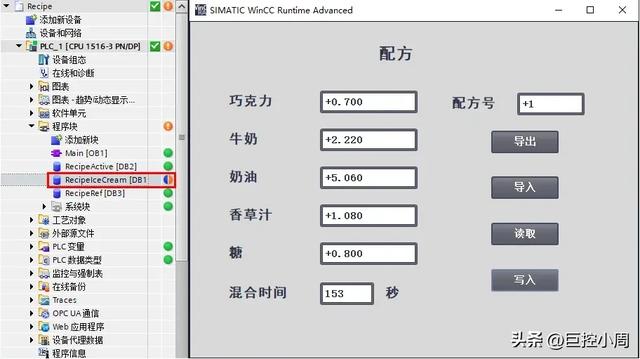

2）然后任意修改 WinCC 画面左边配方数据，点击“写入”按钮，即可对 1# 配方进行修改，修改后，监视 PLC 程序发现，配方数据 DB 旁边的绿色圆形图标变为半蓝半红，说明位于装载存储器的配方数据值发生了改变，如图 17 所示，此时可以通过重新读取验证写入成功。
图 17 修改配方数据

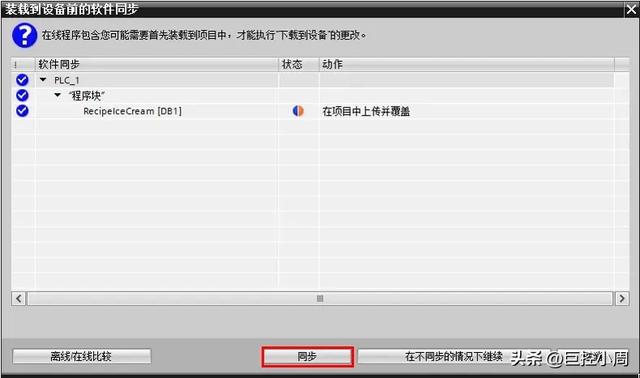

3）此时如果修改并下载程序，会导致通过 WinCC 修改的配方数据丢失，所以可以在修改配方数据时候通过先上传程序块，再修改下载，或者在下载时选择“同步”，如图 18 所示的红框，然后再进行装载。
图 18 同步功能
