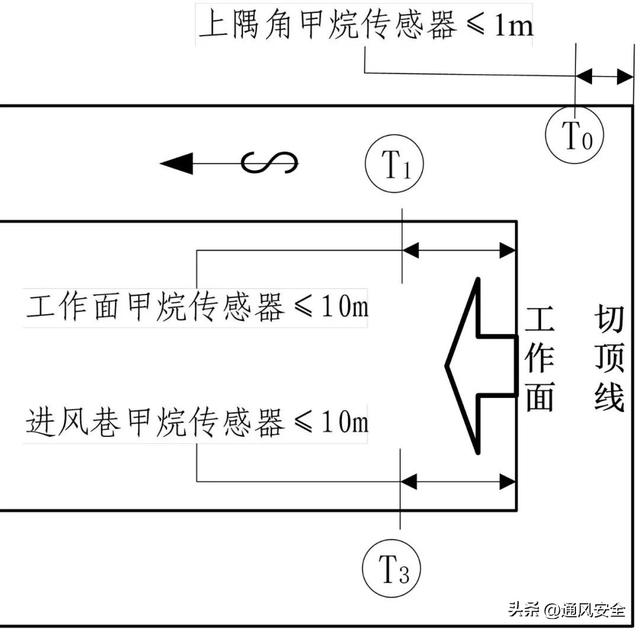

一、采煤工作面甲烷传感器设置（T0、T1）

回风隅角T0甲烷传感器距切顶线1m以内，距顶板不大于300mm，距巷道壁不小于200mm。

工作面T1甲烷传感器距工作面上口10m以内。注意传感器应悬挂于巷道中间或采煤帮的同侧。

甲烷传感器应有专人负责保护、挪移，一般应由瓦检员或安检员负责监管。

二、采煤工作面甲烷传感器设置（T2）

1.T2在工作面回风巷中，距第1回风混合点10～15m。

2.T1补防。当T1故障、悬挂错误等不能准确反应瓦斯真实情况时，作为T1的补充，防止工作面失去瓦斯监测和断电控制。

3.工作面瓦斯涌出量计算依据。T2回风距离长，所测得的瓦斯是充分混合后的气体浓度，能较为准确地反应工作面瓦斯涌出情况，该数据结合工作面风量可为该面瓦斯涌出量计算依据。

《规范》对传感器的安设有具体规定，但随着现场变化，T2也随之变动。为能准确测定瓦斯，T2应选定正确的安装地点。

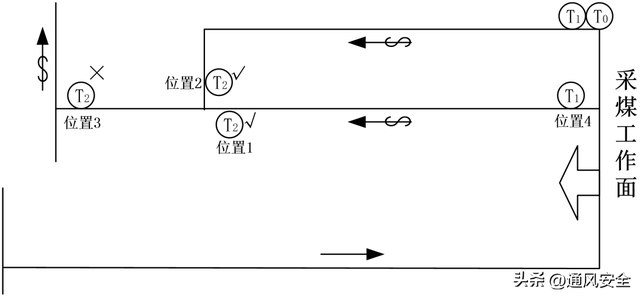

情形1：采煤工作面过断层的甲烷传感器安设（极易出错）

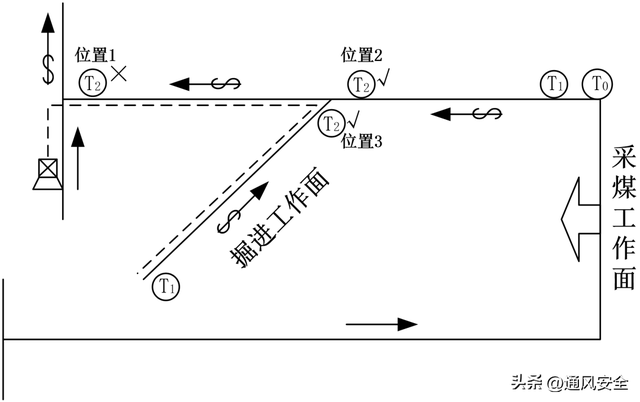

情形2：双巷回风采煤工作面甲烷传感器安设（极易出错）

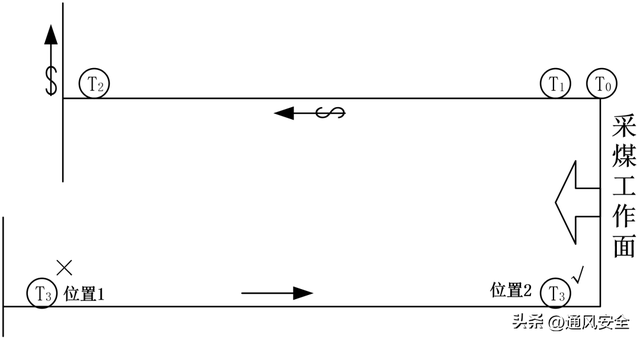

三、采煤工作面甲烷传感器设置（T3）

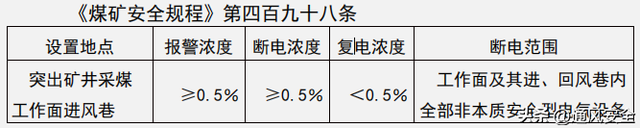

《煤矿安全规程》第四百九十九条 突出矿井采煤工作面进风巷必须设置甲烷传感器。

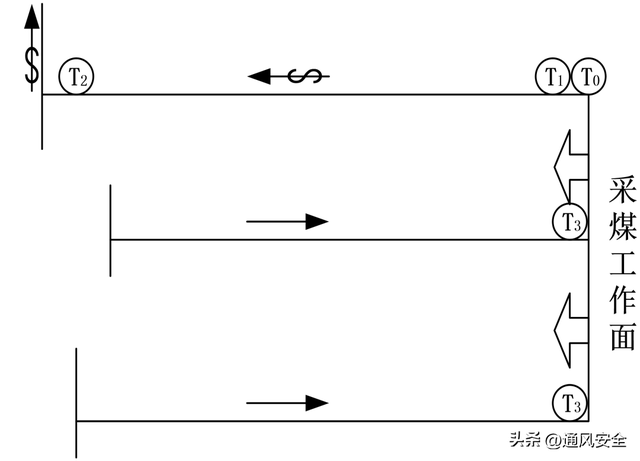

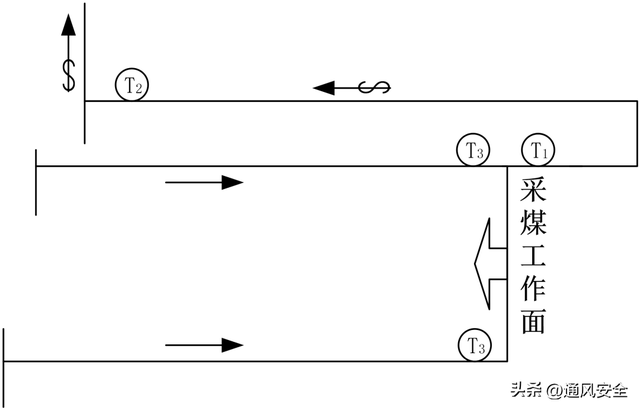

情形3：两进一回甲烷传感器安设（极易出错）

T3距工作面下口10m以内，需要装2个，特别易忽视。

情形4：不规则工作面两进一回甲烷传感器安设（极易出错）

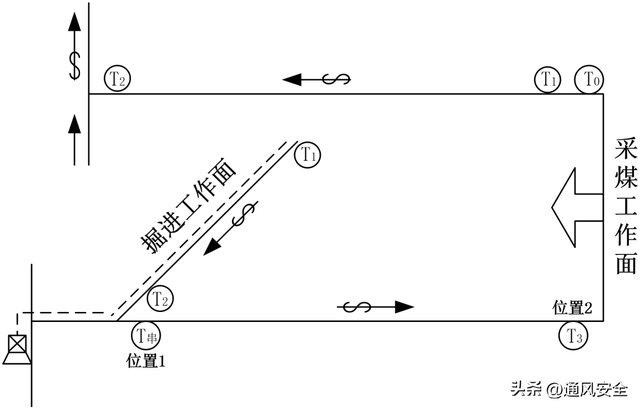

四、采煤工作面甲烷传感器设置（串联风T4）

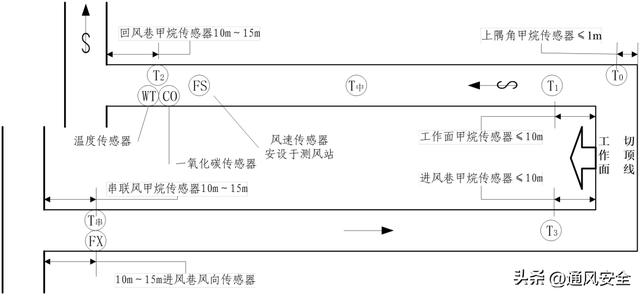

五、采煤工作面传感器安装图
