不吹不黑，S7-200 SMART V3.0 的新功能都在这里了

健康生活 2025年08月04日 21:59 1 admin

S7-200 SMART V3.0固件的推出，带来了实打实的功能升级。

-硬件方面，在计算速度、存储区容量，扩展能力上都有明显提升；

-软件和编程方面，新增FB块和UDT/ARRAY 数据类型，可使程序开发更便捷、高效；

-运动控制方面，多轴协同更精准，满足复杂场景需求。

这些升级贴合工业实际应用，为自动化控制提供了更优解。

本期我们从硬件和软件方面进行介绍。


1、资料查询与下载（请复制链接至浏览器中打开）

S7-200 SMART 产品主页——软件、固件、GSD、手册、样本、SMART PLUS

www.siemens.com.cn/smart


S7-200 SMART V3.0 系统手册（英文）

https://support.industry.siemens.com/cs/cn/zh/view/109978364/en


S7-200 SMART 样例项目

https://w2.siemens.com.cn/smart/Download

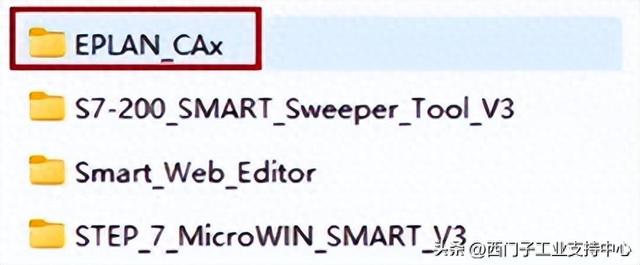

S7-200 SMART 软件安装包包含 ePLAN 宏

不吹不黑，S7-200 SMART V3.0 的新功能都在这里了


二、硬件及性能的提升

1、V3.0 CPU硬件（4款）

扩展模块及通信模块无变化

不吹不黑，S7-200 SMART V3.0 的新功能都在这里了

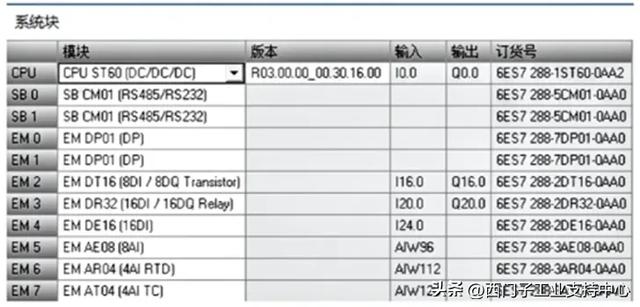

2、硬件组态及扩展

    • 右侧可扩展 8 个扩展模块；
    • CPU 上可增加 2 个信号板 (电池信号板只可设置 1 个)。
不吹不黑，S7-200 SMART V3.0 的新功能都在这里了

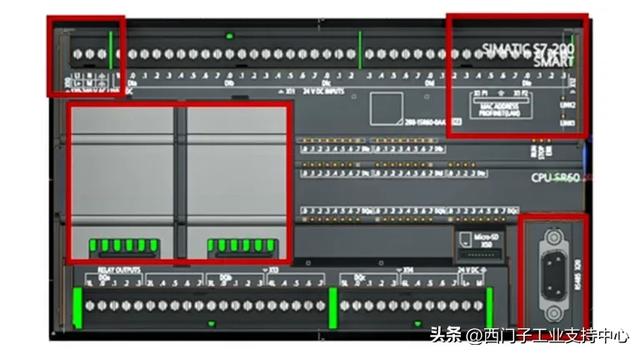

3、V3.0 CPU硬件布局变化

    • 以太网接口：从左上角移至右上角；数量从 1 个增加至 2 个；
    • CPU 供电端子位置：从右上角移至左上角；
    • 集成的 RS485 口：从左下角移至右下角；
    • 信号板：支持两个。
不吹不黑，S7-200 SMART V3.0 的新功能都在这里了

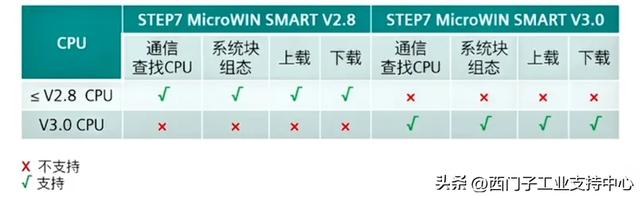

4、软件和硬件的兼容性

    • STEP7 MicroWIN SMART V3.0 仅能直接对 V3.0 CPU 进行相关操作；
    • STEP7 MicroWIN SMART ≤ V2.8，无法操作 V3.0 硬件；
    • ≤ V2.8 工程项目如何给 V3.0 硬件使用？→项目迁移至 V3.0，硬件使用 V3.0 CPU。
不吹不黑，S7-200 SMART V3.0 的新功能都在这里了

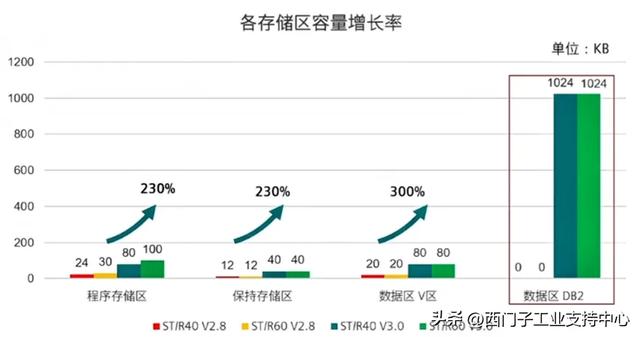

5、各存储区容量升级

新增 1MB 数据区 DB2。

    • 前 896K Bytes：读/写，可由用户使用；
    • 后 128K Bytes：只读，系统预留。
不吹不黑，S7-200 SMART V3.0 的新功能都在这里了

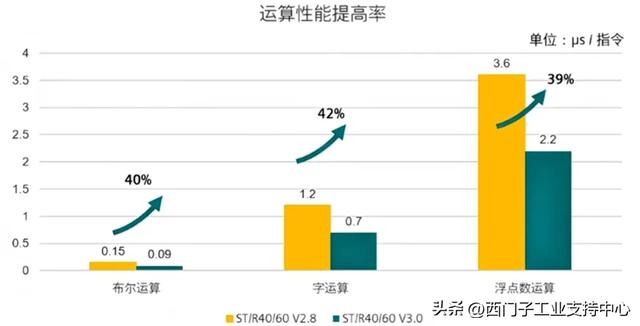

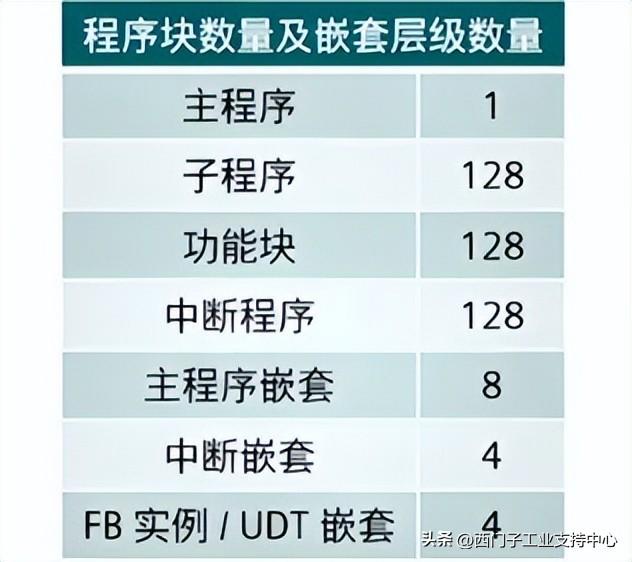

6、运算性能提升

可以实现更为复杂的编程、逻辑或计算。


不吹不黑，S7-200 SMART V3.0 的新功能都在这里了

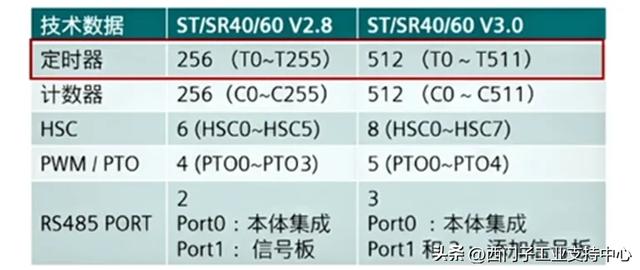

7、硬件及性能提升

不吹不黑，S7-200 SMART V3.0 的新功能都在这里了


重点看下定时器：

不吹不黑，S7-200 SMART V3.0 的新功能都在这里了

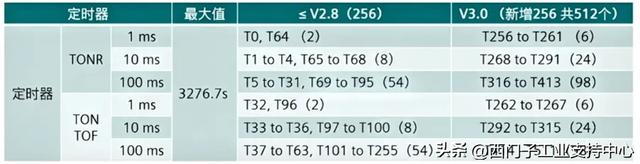

TONR：保持型定时器

    • ≤V2.8 64个
    • V3.0 128个


三、软件及编程

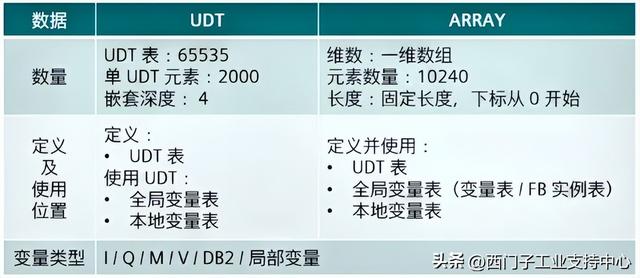

1、V3.0开始支持UDT (用户定义数据类型) 和ARRAY (数组)

不吹不黑，S7-200 SMART V3.0 的新功能都在这里了

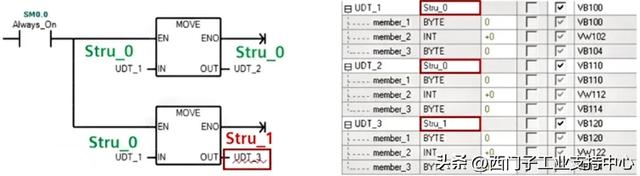

1.1 UDT 的访问

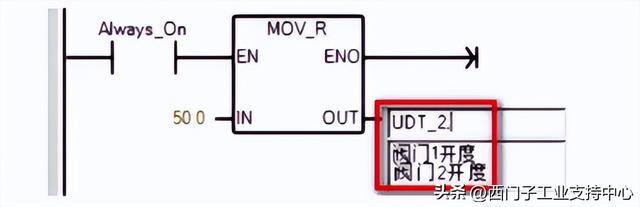

可以使用 Move 指令整体传送 UDT 类型变量；必须同一个 UDT 类型定义的变量。


不吹不黑，S7-200 SMART V3.0 的新功能都在这里了


访问 UDT 中元素，选择 UDT 变量，在其后手动输入“.”，显示可选则的变量。


不吹不黑，S7-200 SMART V3.0 的新功能都在这里了

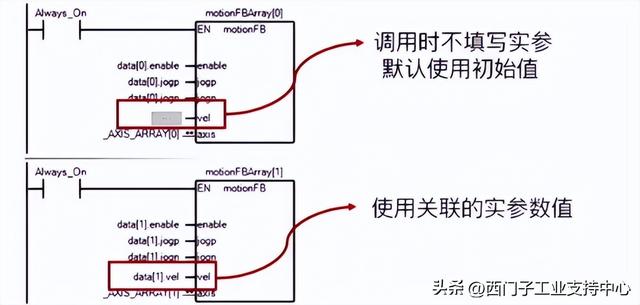

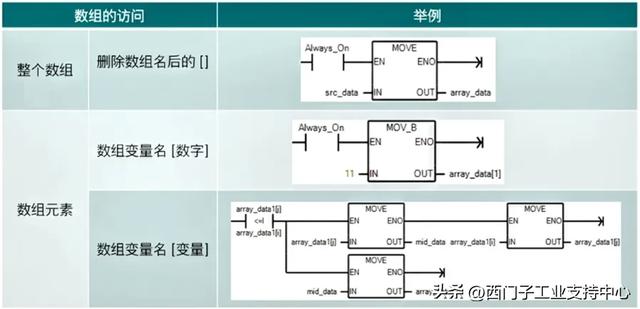

1.2 数组及数组元素的访问


不吹不黑，S7-200 SMART V3.0 的新功能都在这里了


2、V3.0增加全局变量表

2.1 新增 1MB 的 DB2 区在哪里出现：

    • 变量表；
    • FB 实例表；
    • 系统运动控制变量表；
    • HMI/S7通信服务器（客户端为S7-1200/1500）时，可访问 DB2；
    • 编程使用时，仅支持符号寻址。

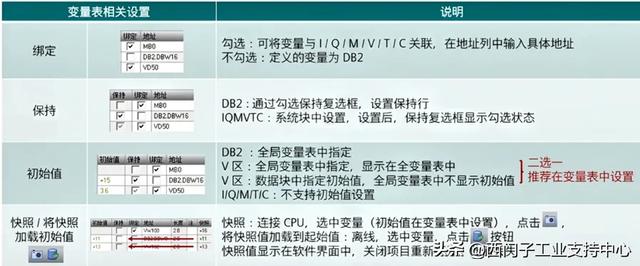

2.2 全局变量表中复选框和图标的含义：

不吹不黑，S7-200 SMART V3.0 的新功能都在这里了


3、编程概况

不吹不黑，S7-200 SMART V3.0 的新功能都在这里了


3.1 支持 FB 块编程：FB 初始值及掉电保持

不吹不黑，S7-200 SMART V3.0 的新功能都在这里了

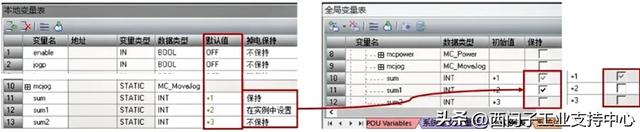

3.2 对于 FB 块中的块接口中的变量也可以进行保持性的设置：


不吹不黑，S7-200 SMART V3.0 的新功能都在这里了

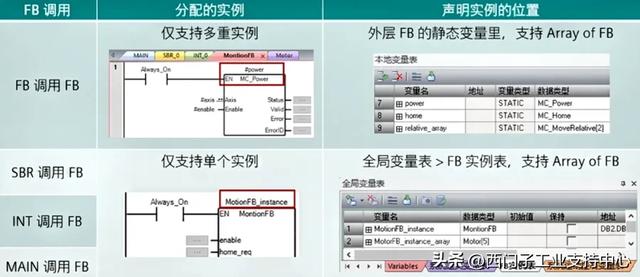

3.3 FB块调用

    • FB修改块接口后，需要删掉块重新调用并填写参数，不支持更新块调用或更改实例
不吹不黑，S7-200 SMART V3.0 的新功能都在这里了

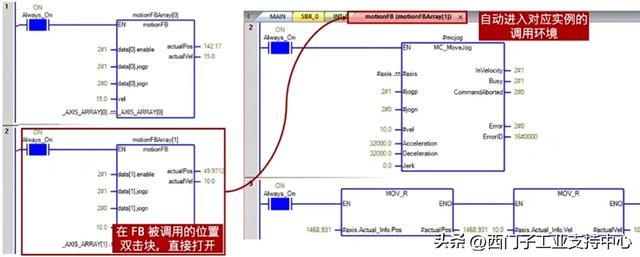

    • FB多重调用，如何切换调用环境：在线情况下，在FB被调用的位置双击块，直接打开
不吹不黑，S7-200 SMART V3.0 的新功能都在这里了

注：如果从项目树双击打开，默认进入的是上次的调用环境


四、V3.0新增PLC安全设置

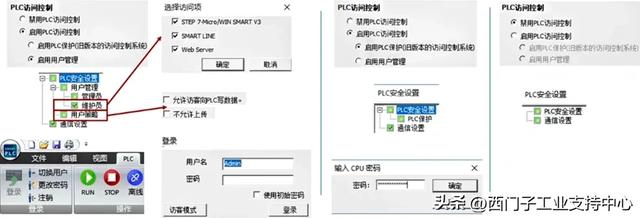

1. 默认启用PLC访问控制——用户管理

2. 可设置用户，集中管理MicroWIN SMART/Web Server/SMART LINE

不吹不黑，S7-200 SMART V3.0 的新功能都在这里了


五、STEP 7 MicroWIN

SMART V3.0新增：

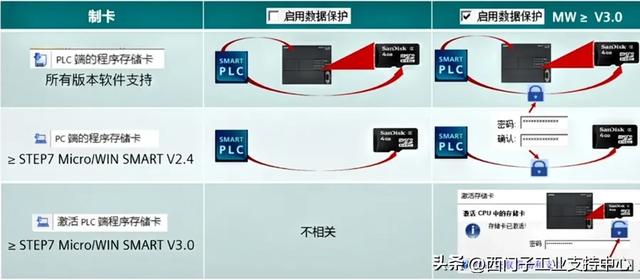

    • 启用保护数据
    • 激活PLC端程序存储卡


不吹不黑，S7-200 SMART V3.0 的新功能都在这里了
