学会液位继电器的使用和接线，摆脱二把刀电工称号，相信你可以。

游戏天地 2025年07月27日 19:53 1 admin

液位继电器在供水系统中和排水系统中经常能用到，如果你还不会使用和接线，那就赶紧进来学习一下，学会了月薪六千不是梦，相信你可以。

液位继电器是通过检测液位变化来控制电路通断，基于液体导电性和浮子运动。

核心组件主要包括浮子、液位探头、电子线路和继电器，通过导电性检测和浮子位置信号实现液位自动控制。

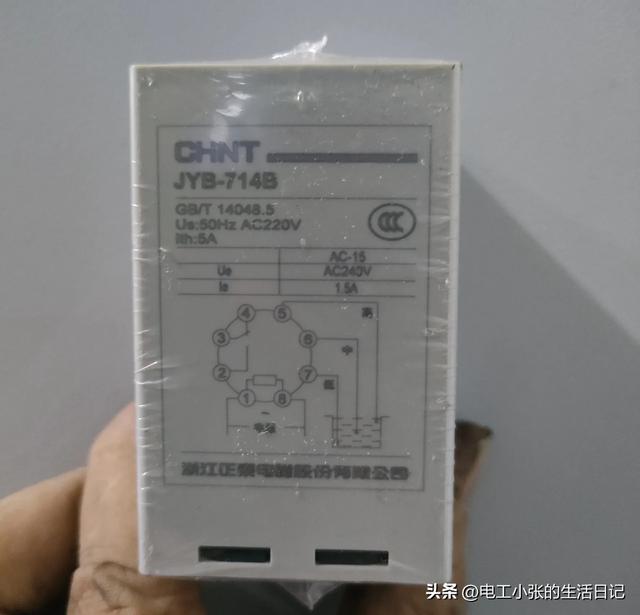

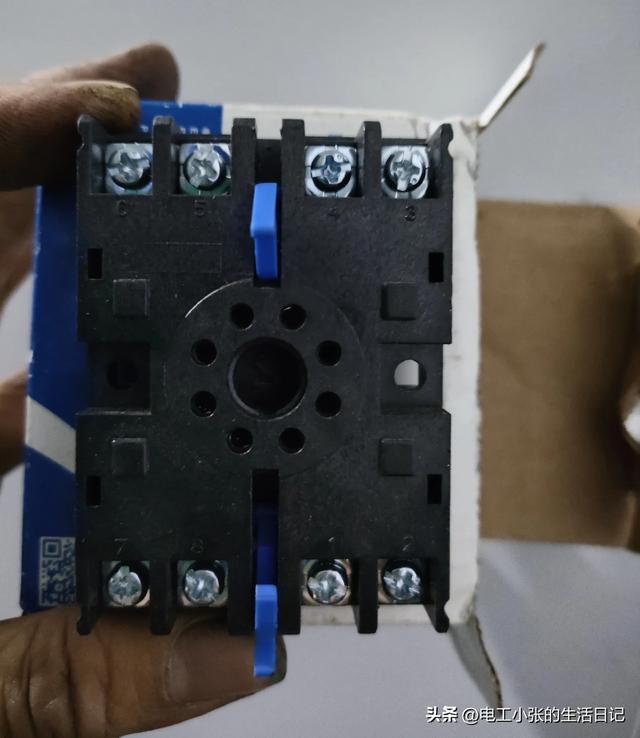

那么液位继电器怎么接线？液位继电器有两部分组成，线圈和底座，液位继电器线圈的侧面有个电路图，上面描述的非常清楚。

1和8是接通它的电源，那么需要接多少伏的电压，上面也有标注，我们这个是需要接220伏的电压。

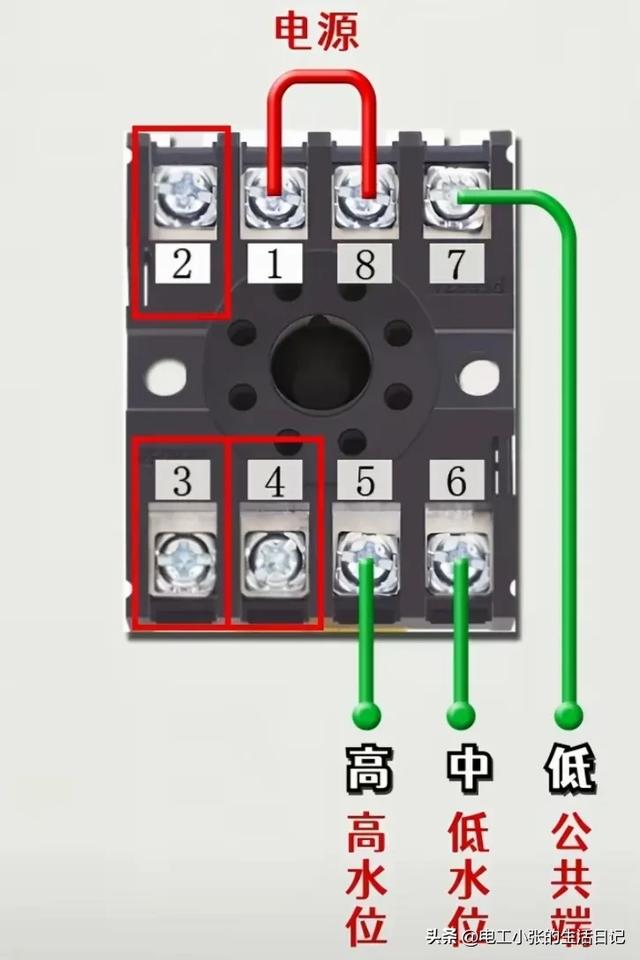

2和3是它的常开触点，3和4是它的常闭触点，5是它的高水位，6是它的中水位，7是它的低水位，也是它的公共端。

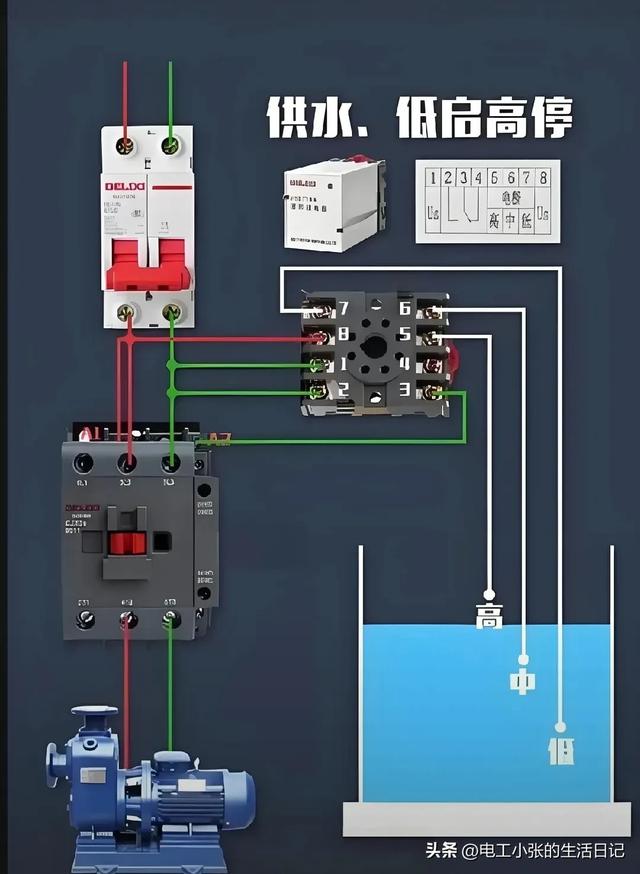

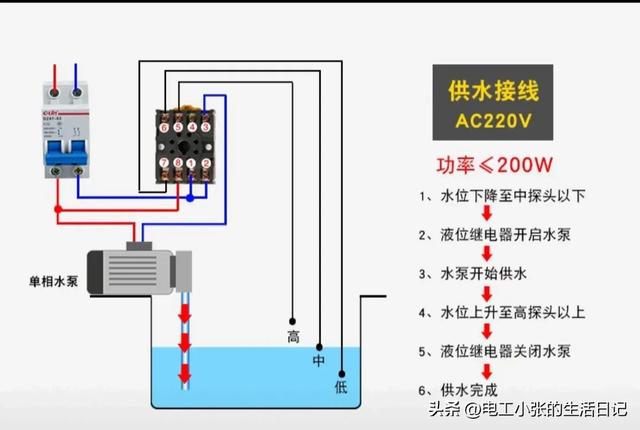

那么我们在供水系统中怎么使用液位继电器呢？

供水的时候接线，就是高水位的时候断开，低水位的时候接通，我们接液位继电器的2、3端子来控制接触器，当液位下降到中探头以下，液位继电器的2、3端子接通，接触器吸合，水泵开启，液位上升至高探头以上，接触器断开，水泵停止，供水完成。

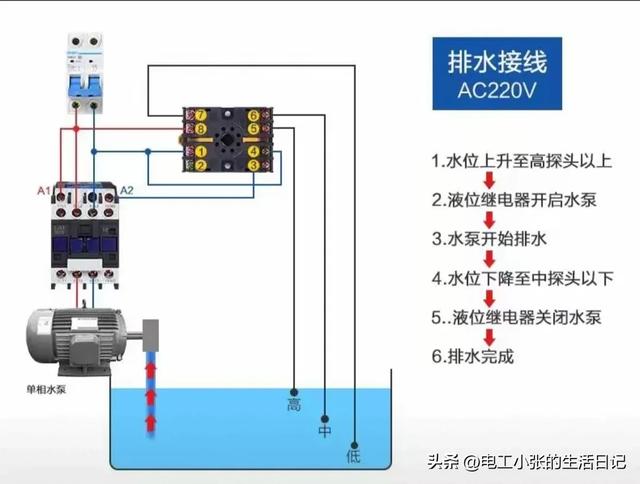

那么我们在排水系统中怎么使用液位继电器呢？

排水的时候接线，就是高水位的时候接通，低水位的时候断开，我们接液位继电器的3、4端子来控制接触器，当液位达到高探头以上，液位继电器的3、4端子接通，接触器吸合，水泵开启，液位下降到中探头以下，接触器断开，水泵停止，排水完成。

液位继电器在我们工作和家庭生活当中经常能用到，如果你还不会它的使用和接线，那就赶紧把这篇文章收藏起来，肯定会对你有帮助。
