集成片上Cache：新一代RAID卡1300万IOPS、50GB/s+读写带宽

健康生活 2025年07月27日 18:40 1 admin

- PERC 13 (H975i) NVMe RAID卡

- RAID卡跨代对比：写性能提高秘密？

- 集成Cache缓存的Broadcom SAS5132W主控芯片

- 更多RAID级别测试数据：16盘还没到最高？

- AI应用时代的几种RAID技术方向

尽管这些年来RAID卡技术有发展，但人们还是普遍觉得跟不上NVMe SSD的性能，导致在“硬RAID”配置下拖后腿的情况。想想如今PCIe 5.0企业级固态盘动辄上百万IOPS、超过10GB/s的带宽，RAID卡需要多快才能让大家满意呢？

看到本文标题的朋友，是否有点眼前一亮的感觉？对比上一代产品——我曾经在过去几篇文章中介绍过的：

《PERC12 (H965i) RAID卡测试配置更正 & 报告分享》

《更正：Broadcom 9600阵列卡RAID 5随机读IOPS不只90万》

Dell PERC 13 (H975i) NVMe RAID卡

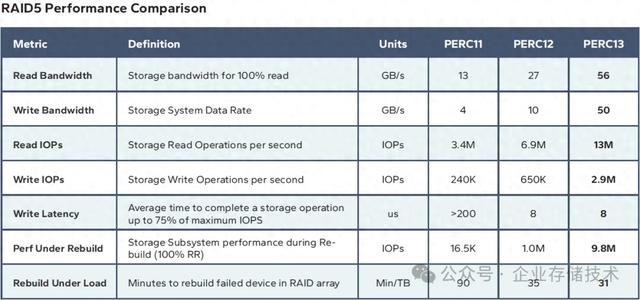

上面图表截自文档《AI Storage Pipeline Acceleration with Dell PERC H975i (PERC13)》，我还是来介绍下这款RAID卡在最右一列的性能数据吧：

- RAID 5读写带宽，分别可达56GB/s和50GB/s；

- RAID 5读写IOPS，分别可达1300万和290万；

- 在RAID重构时的100%随机读IOPS，可达980万IOPS；

- 在负载下的Rebuild时间（重构失效盘上的数据），每TB需要31分钟。

这些数据让我有点兴奋，需要把能找到的资料都看看。

关于这一代RAID卡（包括控制芯片）的更新，Broadcom至今还“守口如瓶”，我当前只是从Dell网站找到了公开资料。

目前看到的PERC H975i RAID卡，只有固定在服务器内接近背板位置的形态，还没有PCIe AIC标准卡——Dell这样设计也不难理解，因为它的上行通道是16个PCIe 5.0 lane；而下行（连接NVMe SSD）通道则是32个PCIe 5.0 lane。H975i放在front位置，与Host主板之间的长连线只需要2条x8即可。

RAID卡跨代对比：写性能提高秘密？

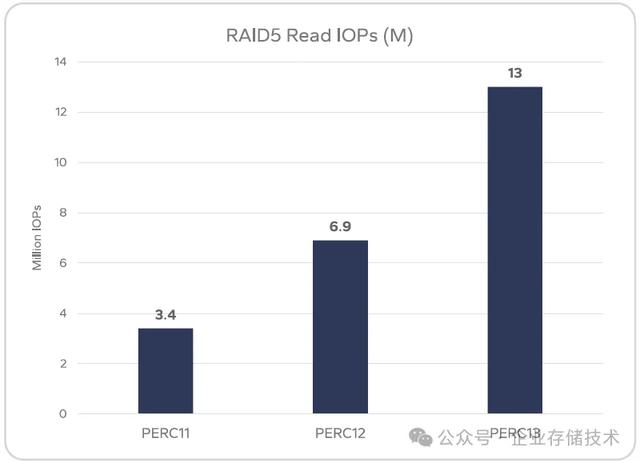

RAID 5读IOPS对比，单位为百万IOPS

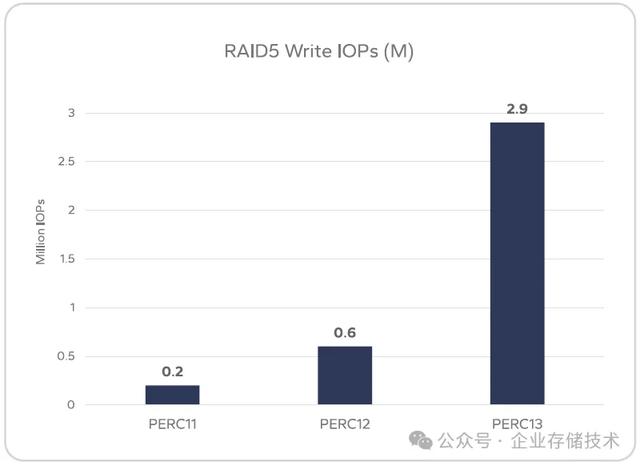

RAID 5写IOPS对比，单位为百万IOPS（PERC 13比12代提升了4倍以上）

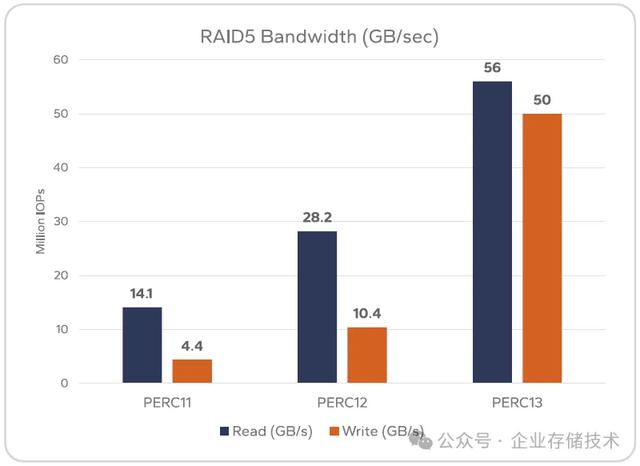

RAID 5读写带宽对比，单位为GB/s。PERC13的亮点在于写带宽没有比读落后多少，相对PERC12提高了接近5倍。

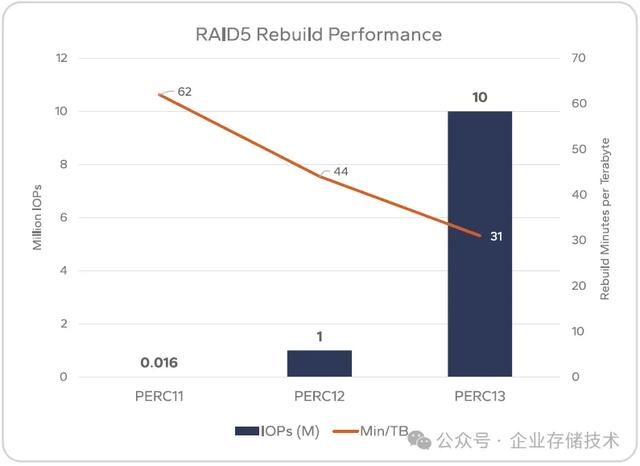

RAID5 Rebuild：PERC13在后台任务下的访问性能比PERC12高10倍，同时重构数据速度还有提高。

集成Cache缓存的Broadcom SAS5132W主控芯片

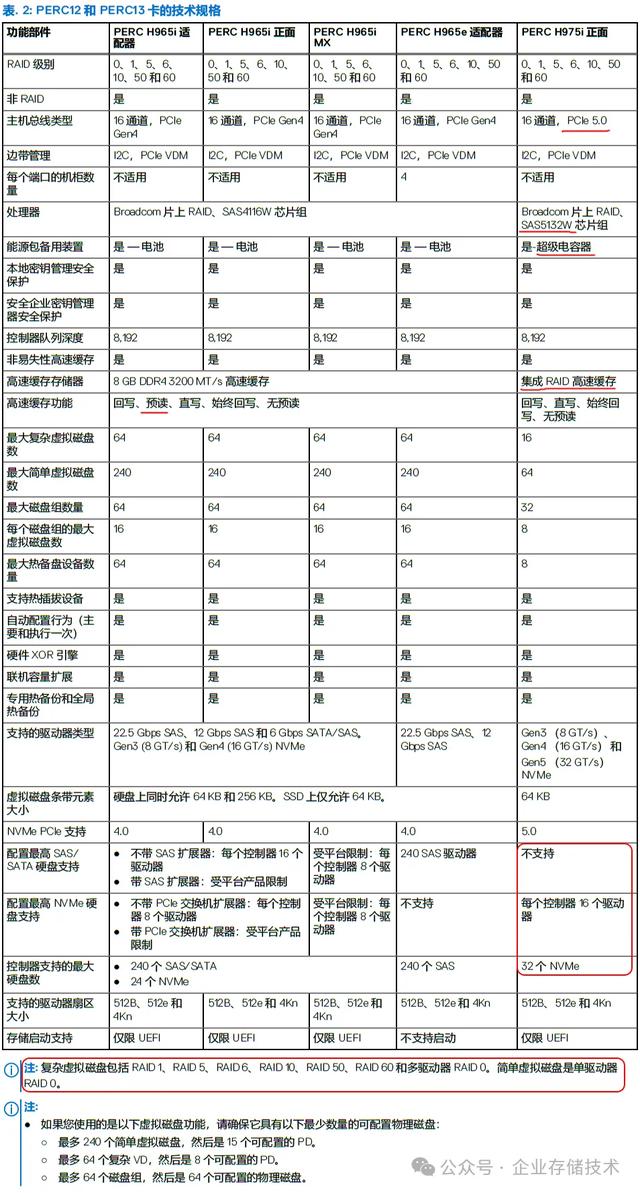

上图是PERC12和13代RAID卡的技术规格，我用红色对更新的重点进行了标注：

- 主机总线通道：PCIe x16从之前的Gen4提高到Gen5。

- PERC H975i使用的RoC主控芯片为Broadcom SAS5132W——看样子它也可以设计成兼容SAS的32端口RAID卡。但Dell这款卡只支持NVMe，原因估计是只有SSD才需要这么高的性能吧。

- PERC系列RAID卡传统上一直使用BBU锂电池做掉电保护，与超级电容之间有利有弊吧。本次H975i改用超级电容，应该与新款RAID卡的Cache高速缓存从板载芯片改为集成在主控芯片上有关。以前只需要保持DRAM颗粒的数据刷新，用电池可以维持至少数小时的供电；而改为片上Cache之后，估计整颗芯片都要供电，电池也撑不了太久。既然只是用于将缓存数据备份到Flash闪存，超级电容就更合适了。

扩展阅读：《炉石传说故障另类分析：这锅RAID卡电池背吗？》

这里我再多思考一点，Broadcom SAS5132W此次的性能改进，应该与集成RAID缓存关系密切，Cache的带宽、延时都可以更好，对于写路径带来优化。同时，不同品牌、服务器厂商的RAID卡，也无法做出不同Cache容量的卡了。

- 在RAID卡与NVMe SSD直连（无PCIe Switch）的情况下，PERC H975i可以支持16块盘（每块盘x2 lane）；如果经过PCIe Switch扩展，最多支持32个NVMe SSD。

对于配置RAID之后的Virtual Disk数量，PERC H975i最多支持64个简单虚拟磁盘（单盘RAID 0，这种还支持每个SSD建出2个VD？）；由多驱动器组成的“复杂虚拟磁盘”，最多可以创建出16组。而PERC12即H965系列RAID卡对应的指标较高——应该都是针对在使用SAS盘的情况下。

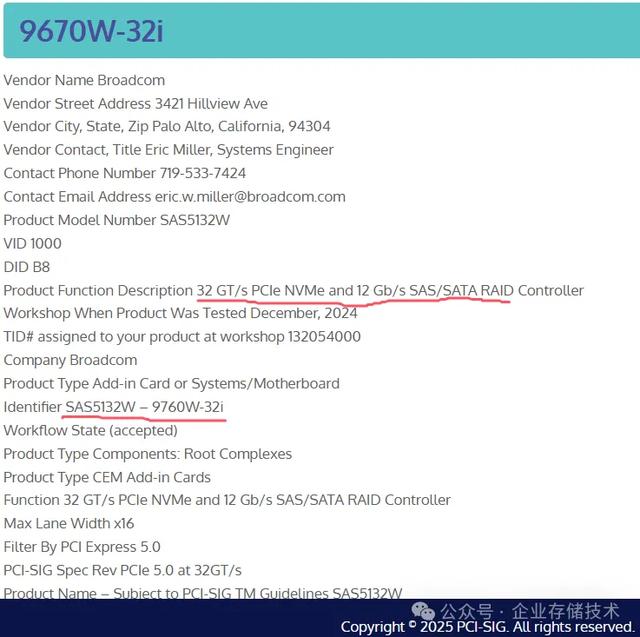

上图截自https://pcisig.com/9670w-32i，我初步判断使用SAS5132W芯片的Broadcom自有品牌RAID卡型号应该是9760W-32i，另外它也兼容12Gb/s SAS/SATA盘（其实从芯片命名就很明显了）。不过有点奇怪的一点是SAS接口速率为什么比上一代24G还降低了，可能是文字错误吧？

更多RAID级别测试数据：16盘还没到最高？

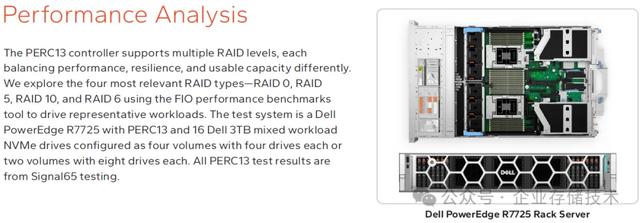

测试平台：

- Dell PowerEdge R7725服务器

- 2x AMD EPYC 9755 128-Core Processors

- 768GB 6400MT/s registered DDR5

- Dell PERC H975i RAID controllers

- 16x Dell 3.2TB Data Center NVMe Mixed Use E3.S Gen5 drives

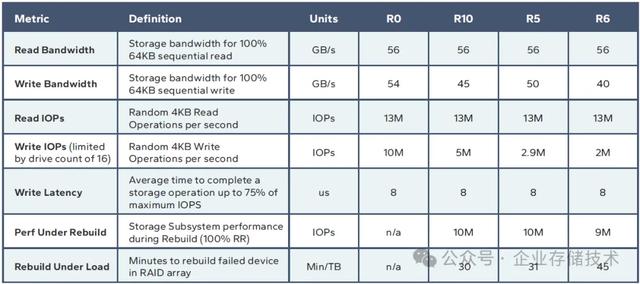

- 顺序读带宽，各种RAID级别一律能达到56GB/s，这应该是受PCIe Gen5 x16主机接口限制了，理论带宽<64GB/s发挥的还算可以。

- 顺序写带宽，RAID 0最高能达到54GB/s，RAID 5我们前面说过是50GB/s，RAID 10和6分别为45GB/s、40GB/s。

- 4K随机读IOPS，一律可达13M IOPS。

- 4K随机写，RAID 0最高为10M IOPS，RAID 10减半为5M IOPS，RAID 5和6分别为2.0M和2M。

注：这里说受到了16块盘数的限制，我们来分析下合理性——16个SSD，RAID 0跑到1000万写IOPS，平均每块盘贡献62.5万；RAID 5理论上写惩罚为4倍（实际上读比写快，所以不到4倍），总体跑到290万IOPS也不低了。如果单块PERC H975i卡通过PCIe Switch连接更多SSD，可能有进一步提升空间。

- Rebuild下的性能都还不错，RAID 6每TB数据重构的时间长一些，为45分钟。

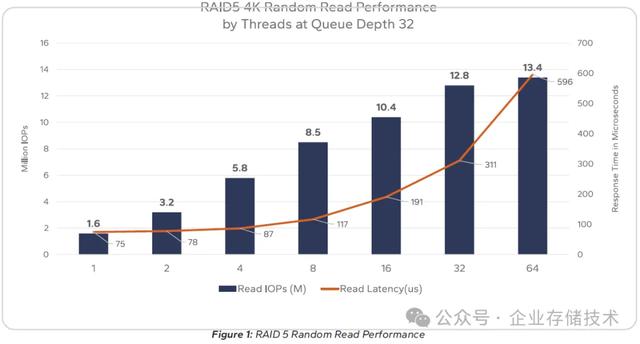

上面图表是RAID 5 4K随机读测试，从左到右是1-64个线程，每线程都是QD（队列深度）32。最高性能为1340万IOPS。

注：关于fio的具体测试命令方法，也可参考下我翻译整理的《服务器NVMe调优指南：4900万IOPS、340GB/s带宽 (24x SSD)》一文。

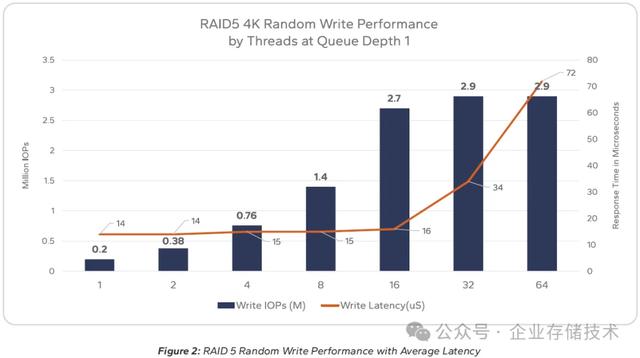

RAID 5 4K随机写测试，从左到右是1-64个线程，每线程都是QD1。最高性能为290万IOPS。

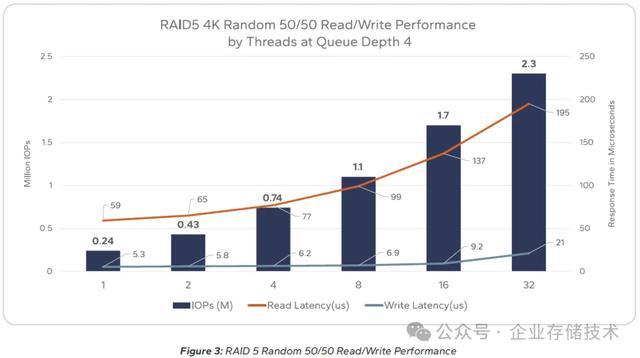

RAID 5 4K随机读/写（各50%）混合测试，从左到右是1-32个线程，每线程都是QD4。最高性能为230万IOPS，这里比全随机写低有点意外。我还看到写延时显著低于读延时，应该是Cache缓存的影响。

AI应用时代的几种RAID技术方向

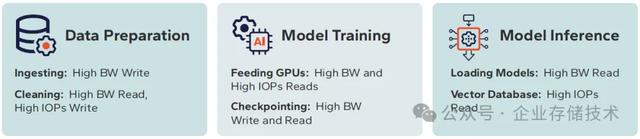

在本文参考的这份报告里，列出的参考资料恰好我之前也分享过：《AI的存储需求：训练和Checkpoint》。

在当初对SNIA那个ppt的解读中，有一张关于Checkpoint恢复的读带宽要求——实际上应用需求应该是5分钟，估计那位分享人把带宽数字都按5小时来计算了？其实我这点疏漏并不是太难发现，只不过我写东西的时间精力有限，没来得及深究，而看出来的读者大多时候并不会把问题指出来。这样，能互动/给我留言点明错误的朋友就显得难能可贵了。无论水平高低，这些年我也分享过不少篇技术文字，一并在此致谢！

在SSD普及发展到今天的情况下，并不是只有传统RAID卡和磁盘阵列这样的驱动器保护方式。比如使用GPU加速的GRAID，以Xinnor为代表的高性能软RAID，还有基于服务器+软件实现的分布式存储都可以达到冗余的效果。

扩展阅读：《AI时代的高端文件存储系统：IBM、DDN、Weka 和 VAST》

我之前还制作过2篇RAID技术方面的视频号节目：

《6500万IOPS、310GB/s带宽：软RAID用了什么黑科技？》

（使用SPDK降低CPU占用率，因而跑到比SSD裸盘更高的IO性能）

《SSD软RAID性能比拼：MDRAID vs. ZFS vs. Xinnor》

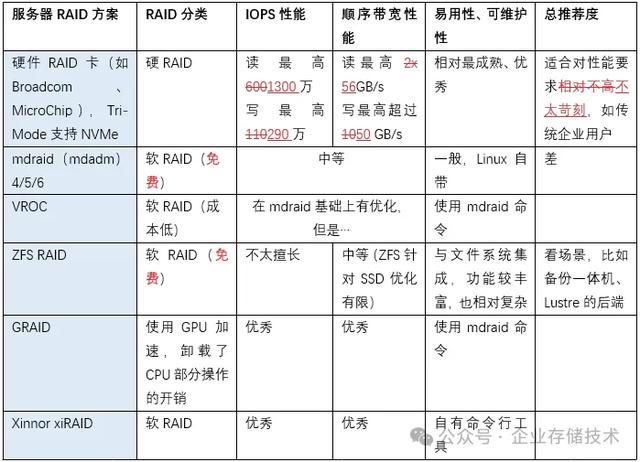

以上视频中有个表格也该更新一下了：

由于新一代RAID卡的优异表现，我在上表中特别用修订符号进行了标注，并统一采用RAID 5模式下的性能。可以说如今最新的RAID卡与GRAID、Xinnor这些商业本机RAID产品，单纯性能上的差距已经缩小（易用性和成熟可靠度上本来就有优势）；并且在有些方面已经超出免费的软RAID（特别是IOPS）。

如果让我展望下一代传统“硬件”NVMe RAID卡，预计PCIe 6.0接口还能带来提升。伴随着未来一代服务器的发布，最快我们预计在明-后年应该就可以看到？

参考资料https://infohub.delltechnologies.com/static/media/client/7phukh/DAM_92aa8cd0-3610-40b4-9547-4248276b0186.pdf

《戴尔 PERC13 和 PERC12用户指南 - PERC H975 系列和 PERC H965 系列卡》https://dl.dell.com/content/manual41326890-%E6%88%B4%E5%B0%94-perc13-%E5%92%8C-perc12-%E7%94%A8%E6%88%B7%E6%8C%87%E5%8D%97-perc-h975-%E7%B3%BB%E5%88%97%E5%92%8C-perc-h965-%E7%B3%BB%E5%88%97%E5%8D%A1.pdf?language=zh-cn
