氧化锌避雷器直流泄漏试验关键解析

抖音推荐 2025年08月28日 23:47 1 admin

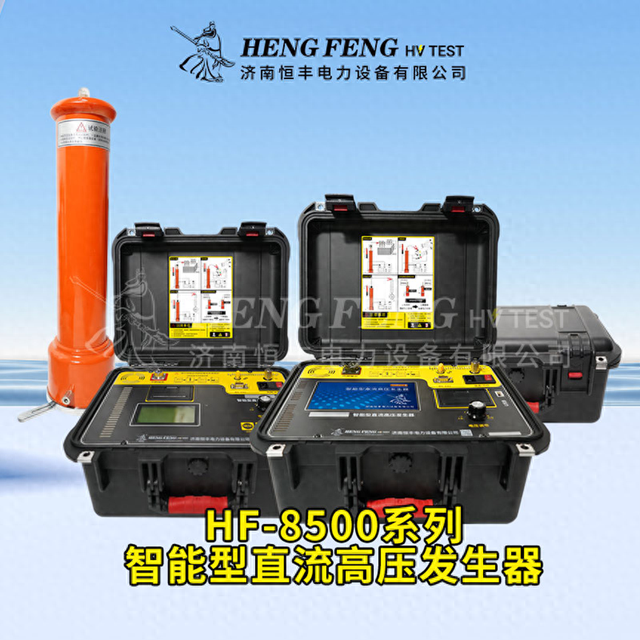

氧化锌避雷器直流泄漏电流试验是检测其绝缘性能与潜在缺陷的重要电气试验。济南恒丰电力设备有限公司精研生产的HF-8500系列智能型直流高压发生器采用AIPWM技术，对PWM技术进行优化升级，显著提高了仪器精度。仪器配备微型热敏打印机，可直接打印并保存试验报告，使测试更便捷高效。

以下是对氧化锌避雷器直流泄漏电流试验的详细分析：

一、试验目的

氧化锌避雷器具有优异的非线性伏安特性，正常电压下泄漏电流极小（微安或毫安级），

过电压时电阻急剧下降泄放能量。本试验旨在通过检测其绝缘电阻和泄漏电流，判断是否存在受潮、老化或劣化等缺陷。

二、试验原理

氧化锌避雷器的伏安特性曲线中，1mA参考电压（U1mA）及其0.75倍电压下的泄漏电流（I0.75U1mA）是关键参数。测量二者可评估避雷器绝缘性能及缺陷情况。

三、试验步骤

  1. 试验准备：
  • 断开避雷器与电源，确保安全。
  • 准备HF-8500系列智能型直流高压发生器、微安表、放电棒等设备。
  • 检查设备连接与接地良好。
  1. 试验接线：
  • 将HF-8500直流高压发生器牢固连接至避雷器一端。
  • 在另一端连接微安表测量泄漏电流。
  • 必要时在电路中串联限流电阻。
  1. 升压测量：
  • 接通电源，设置HF-8500输出电压。
  • 缓慢升压至微安表读数为1mA，记录电压值U1mA。
  • 降压至0.75倍U1mA，记录泄漏电流值I0.75U1mA。
  1. 试验结束：
  • 降压至零，断开电源。
  • 用放电棒对避雷器充分放电。
  • 检查并记录数据，进行分析评估。

四、试验结果判断

依据GB50150-2016《电气设备交接试验标准》等规定，0.75倍U1mA下的泄漏电流应不大于50μA。超过此限值表明可能存在受潮、老化或劣化缺陷，需进一步检查处理。

五、注意事项

  1. 安全第一： 严格遵守安全规程，确保人员设备安全。
  2. 准确测量： 确保设备准确可靠，避免测量误差。
  3. 合理接线： 接线正确无误，防止结果偏差或设备损坏。
  4. 充分放电： 试验后必须对避雷器充分放电，消除残余电荷。

六、试验意义

氧化锌直流泄漏电流试验对保障避雷器安全稳定运行至关重要。它能及时发现并处理缺陷，提升绝缘性能与可靠性，并为设备的维护管理提供技术支持和依据。

氧化锌避雷器直流泄漏试验关键解析

综上所述，该试验是氧化锌避雷器电气试验不可或缺的内容。济南恒丰电力生产的HF-8500系列智能型直流高压发生器可执行严格试验，准确判断结果，确保避雷器安全运行及电力系统可靠性。
