K/HG02-S/DG140/70型测宽测厚仪 光电测量热轧板材宽厚

抖音快讯 2025年08月12日 21:12 1 admin

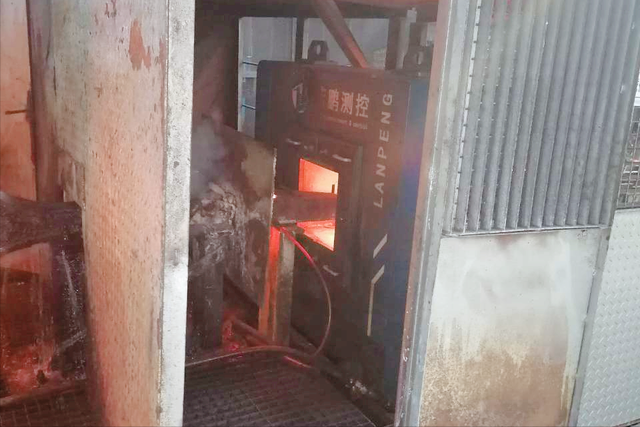

K/HG02-S/DG140/70测宽测厚仪（以下简称测宽测厚仪）是非接触在线检测设备，主要用于冶金业线材宽度厚度在线检测。

K/HG02-S/DG140/70型测宽测厚仪 光电测量热轧板材宽厚

测量原理

光源通过光路系统形成平行光束，平行光束包容的视场即为测量范围。被测物体从该范围内穿过时在CCD感光面上形成影像，通过相应的计算，得出被测物体宽度尺寸。

测头样式

宽度检测采用双测头检测，以适应140mm的测量范围。

厚度检测采用单测头检测，即可实现70mm范围内的尺寸检测。

设备的组成

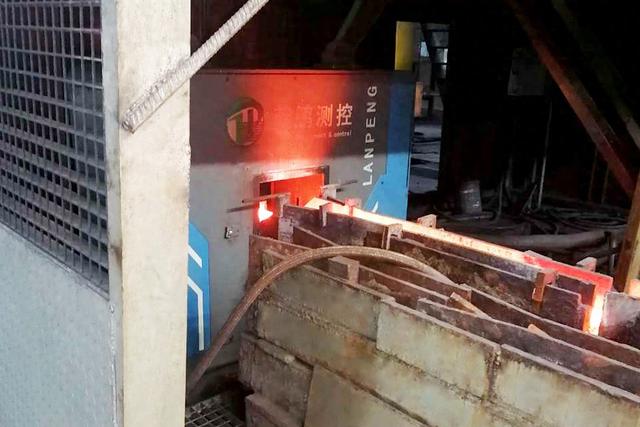

蓝鹏测宽测厚仪的标准配置主要包括测量车（测宽测厚仪本体）、主控机柜、配电箱、LED显示屏、高压鼓风机及空气过滤装置五部分。

K/HG02-S/DG140/70型测宽测厚仪 光电测量热轧板材宽厚

主要技术参数

1、测量范围：

宽度测量范围（mm）：20～150；

厚度测量范围（mm）：0～70；

2、允许偏差：

宽度测量精度（mm）：≤±0.05（在轧材无扭转状态下）；

厚度测量精度（mm）：≤±0.05（在轧材无扭转状态下）；

3、测量频率：

500Hz；

4、显示内容：

主控室液晶显示器：测量系统主界面中可以实时显示扁钢的宽度、厚度；实时统计宽度和厚度的极大值、极小值、平均值；测量数据显示热态、温度修正后的冷态两种数据；实时显示轧材截面的动态图形；实时显示测量数据动态趋势曲线。

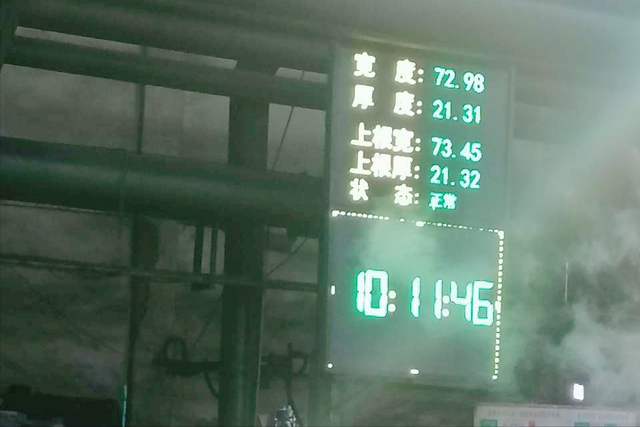

现场LED显示屏：现场显示轧材测量的宽度值、厚度值、设备运行状态；且LED显示屏可通过交换机接收其他设备发送的数据。

K/HG02-S/DG140/70型测宽测厚仪 光电测量热轧板材宽厚

5、报警功能：

超差报警：主控室相关数据颜色警示及蜂鸣器声音报警；现场LED显示屏数据颜色及状态显示报警。

设备超温报警：主控室报警灯发光报警；现场LED显示屏状态显示报警。

设备无风报警：主控室报警灯发光报警；现场LED显示屏状态显示报警。

6、数据存储功能

数据记录、数据导出EXCEL、历史数据查询，存储时间大于半年；可查询某一时刻的尺寸，时间精确到秒。

7、通信协议：

TCP/IP。

K/HG02-S/DG140/70型测宽测厚仪 光电测量热轧板材宽厚

K/HG02-S/DG140/70型测宽测厚仪是为某钢厂定制的设备，还可定制其它尺寸的测宽测厚仪来升级产线，满足生产规格范围内的高精度检测。
