后浇带独立支撑的各种形式

热门资讯 2025年09月07日 16:23 1 admin

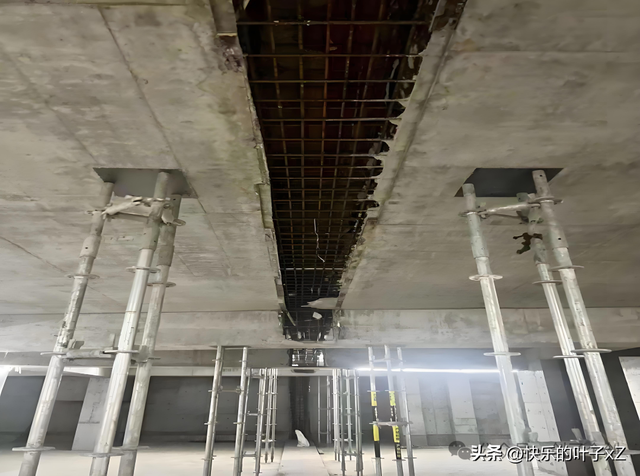

后浇带模板及支架由于施工中留置时间较长，不能与相邻的混凝土模板及支架同时拆除，且不能拆除后再回顶；再者后浇带的存在将完整的梁、板结构变成了一个“悬臂构件”。如果后浇带支撑与周边体系相连，当拆除两侧模板时，后浇带处的“悬臂”结构会在自重和施工荷载下发生下垂、开裂，甚至破坏。因此，GB50666和GB50204规范中均要求后浇带处的模板和支架应独立设置。在制定施工方案时也应遵循规范要求，考虑独立设置，使其装拆方便，且不影响相邻混凝土结构的质量。

随着施工技术的发展，出现了多种后浇带独立支撑的形式，分别列举如下：

1、传统形式

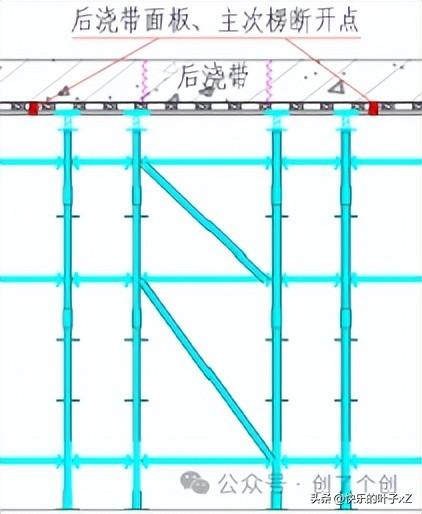

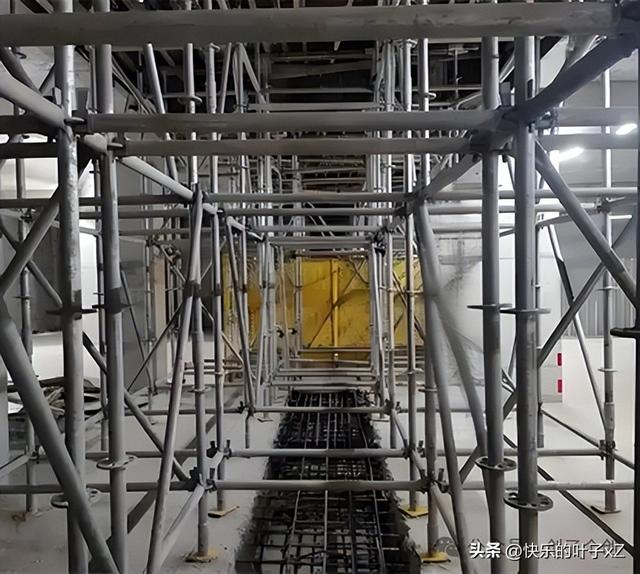

采用钢管扣件式或盘扣式钢管在后浇带两侧搭设双排模板支架，并设置面板及主次楞断开点，以与两侧满堂架区域完全隔开。拆模时可只拆满堂脚手架区域，后浇带区域模板支架完全保留。

2、设置构造柱（一）

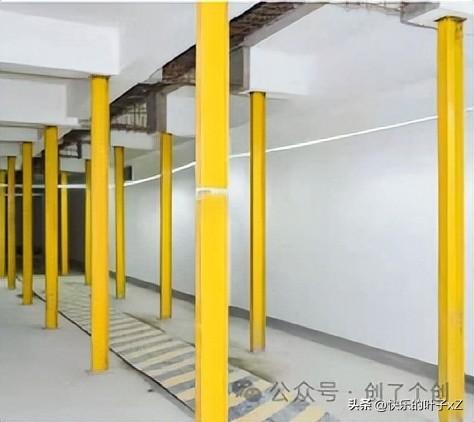

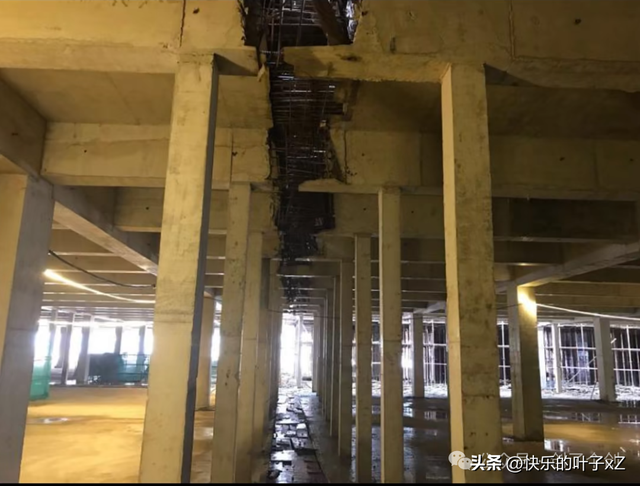

在后浇带梁端、板端采用木模支设构造柱，与主体结构同时支模、同时浇筑。满堂支撑拆除后自然形成后浇带独立柱支撑体系。需要注意的是，因构造柱是素混凝土，所以拆模后的后续施工时，应严格控制施工活动区域，禁止碰撞到构造柱。

3、设置构造柱（二）

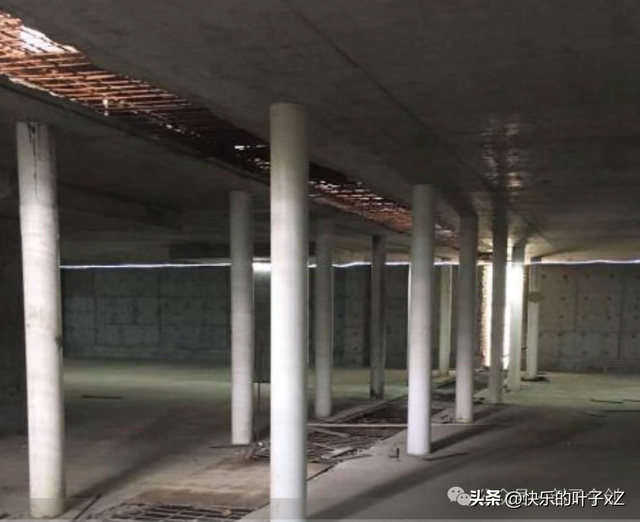

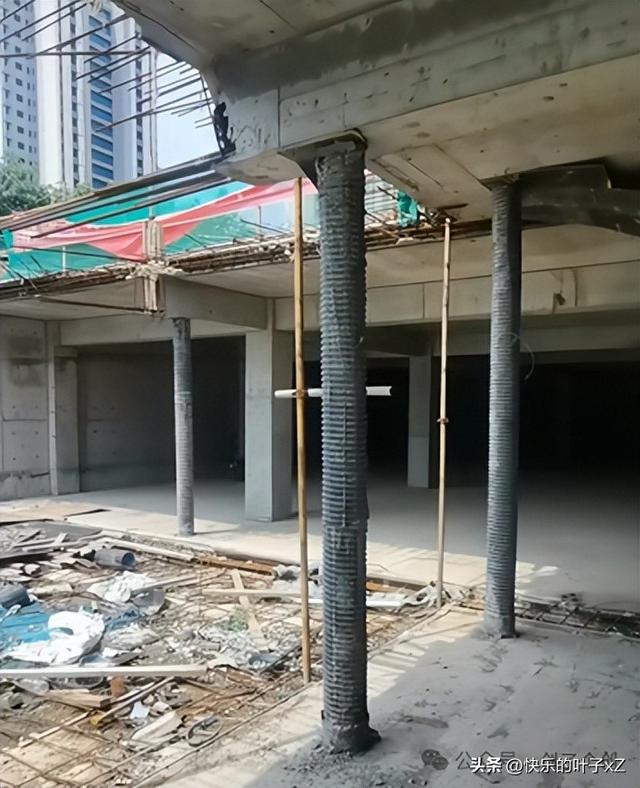

在后浇带梁端、板端采用DN200PVC管或HDPE管作为模板支设构造柱，PVC管或HDPE管随主体结构模板同时安装，同时浇筑。满堂支撑拆除后自然形成后浇带独立柱支撑体系。也应禁止碰撞到构造柱。

4、设置钢管格构柱

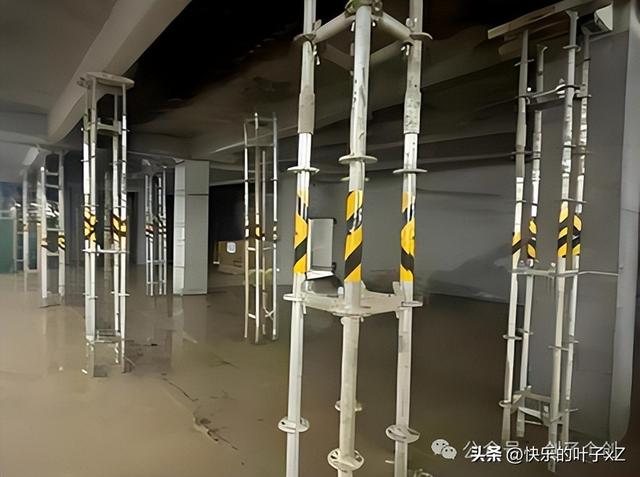

利用盘扣钢管立杆或支模架可调立杆，拼装成三角或矩形格构柱形式，上部设置平托板支撑在后浇带处的梁端、板端。与主体结构支模架施工时同时支设，满堂支撑拆除后自然形成后浇带独立柱支撑体系,不是拆模后回顶。

5、设置型钢、钢管立柱

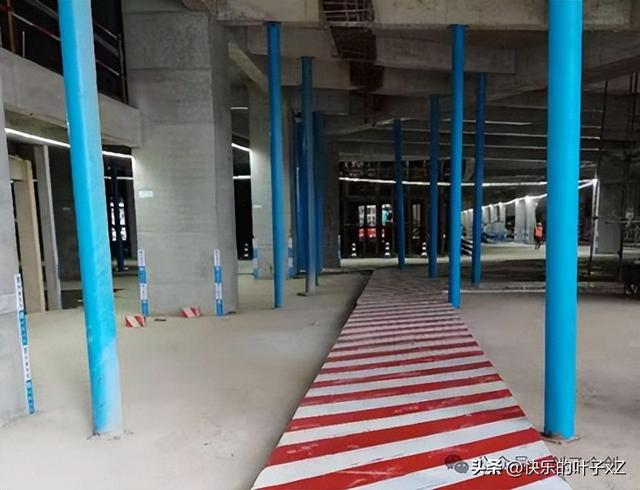

利用16#工字钢或大直径无缝钢管支撑在后浇带处的梁端，与主体结构支模架施工时同时支设，不是拆模后回顶。相比传统钢管支撑架，占用空间小，利于机电等专业穿插施工。大直径钢管柱承载力大，能有效支撑后浇带混凝土重量及施工荷载。

后浇带独立支撑的设置是混凝土结构施工中的一项关键专项技术，其根本目的是确保主体结构在施工过程中的安全性和完整性，防止因支撑不当导致的结构开裂或变形。

选择何种独立支撑形式，可基于以下方面进行技术经济比较：1）考虑后浇带所处位置的梁板跨度、截面尺寸、施工荷载等结构荷载特性；2）考虑支撑体系对后续工序（如土方回填、机电安装、砌筑抹灰等）的作业空间限制；3）一次性投入成本、材料周转性、施工效率以及对总工期的影响等因素。但不论采用哪种形式，均应有符合实际工况的计算书作为支撑，必要时请设计单位协助复核。
