一文带你了解电工必会的四种仪表及其使用方法

抖音热门 2025年09月07日 16:16 1 admin

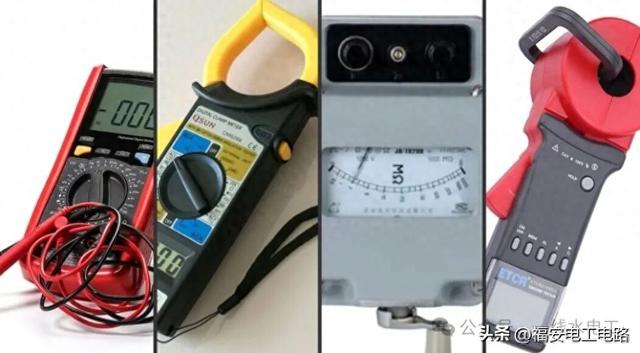

电工必会的四种仪表

万用表、钳形电流表、绝缘电阻表和接地电阻测试仪。以下是具体介绍：

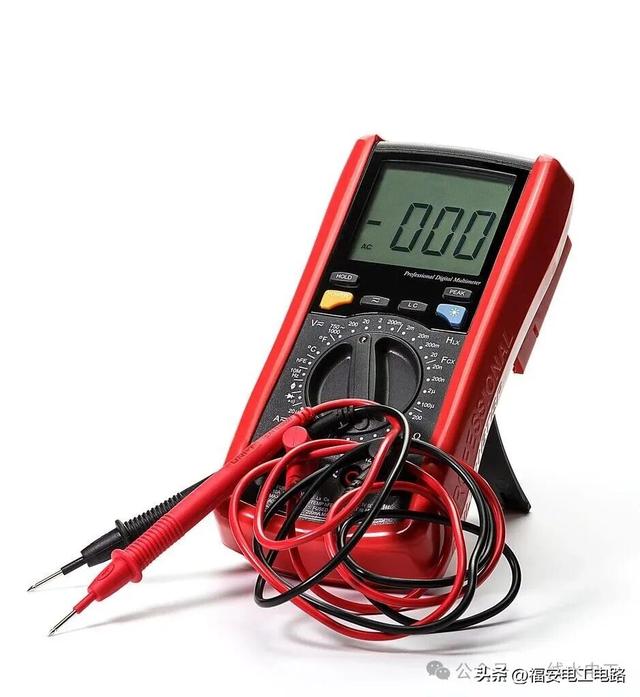

万用表：是电工最常用的多功能测量仪器，可测量电流、电压、电阻等基本参数，还能测量电平、功率、电容、电感等派生参数，有指针式和数字式之分。

功能：测量电压(V)、电流(A)、电阻(Ω)等。

使用步骤：

1. 选档位：根据测量对象，将旋钮拨到正确的档位（如测电压拨“V”，测电阻拨“Ω”）。

2. 选量程：选择合适的量程。如果不确定，从最大量程开始，再逐步减小。

3. 表笔连接：

红表笔插入标有“VΩmA”等的正插孔。

黑表笔插入标有“COM”的公共（地）插孔。

4. 测量：

电压：表笔并联在被测元件两端。

电流：表笔串联在被测电路中（注意：绝对不能并联！）。

电阻：必须断电后，将表笔并联在被测元件两端。

⚠️ 安全要点：

测量高压时，单手操作，防止触电。

严禁在带电情况下测量电阻。

测量结束后，将旋钮拨到交流电压最高档或“OFF”档。

^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

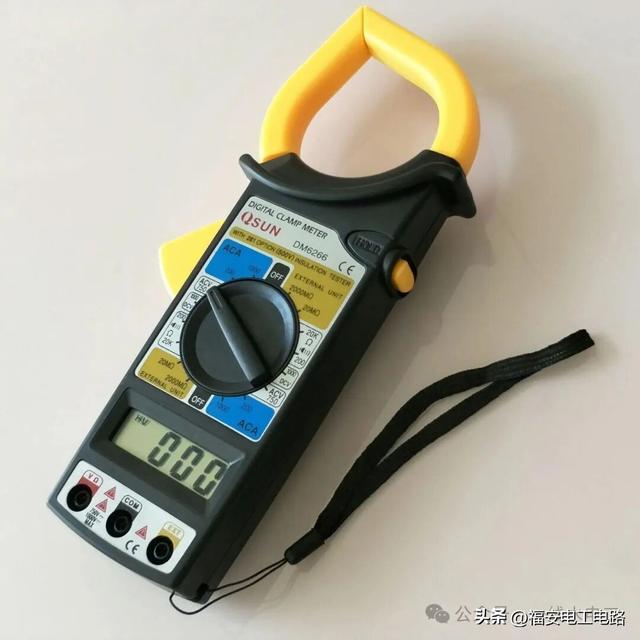

钳形电流表：专门用于测量交流电路电流，其最大特点是无需断开被测电路即可进行测量，由电流表和穿心式电流互感器组成，有指针式和数字式等多种类型。功能：无需断开电路，即可测量交流电流。

使用步骤：

1. 开机选档：开机后，选择“交流电流 (A)”档位。

2. 张开钳口：按下扳机，张开钳形铁芯的口。

3. 夹住导线：将单根被测导线放入钳口中心位置，然后松开扳机，使钳口闭合。

4. 读数：仪表显示屏上直接显示电流读数。

⚠️ 安全要点：

只能夹住一根导线，不能同时夹火线和零线。

测量时，手指不要触碰钳口金属部分。

转换量程时，最好先将钳口张开。

^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

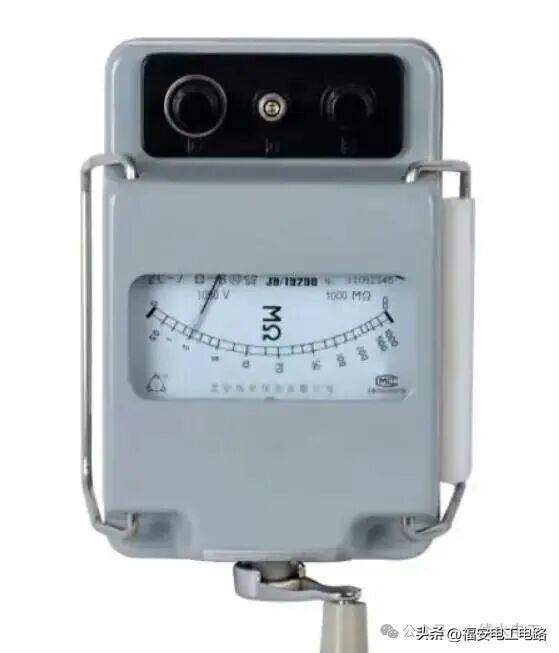

绝缘电阻表：俗称兆欧表、摇表，是检测电气设备、线路等对地及相线之间绝缘状况的专用仪表，通过测量绝缘电阻判断设备是否漏电，有手摇式和数字式等。

功能：检测设备或线路的绝缘性能，判断是否漏电。使用步骤：1. 断电放电：确保被测设备完全断电，并进行放电处理。2. 接线：L (Line) 端接被测设备的导电部分（如火线）。E (Earth) 端接被测设备的外壳或地线。 (有时还有G端，接屏蔽层)3. 开始测量：匀速摇动发电机手柄（约120转/分钟），或打开数字式仪表的开关。4. 读数：指针稳定后（或数字稳定后）的读数即为绝缘电阻值（单位：兆欧 MΩ）。⚠️ 安全要点：必须在完全断电的情况下使用！测量过程中，仪表会产生高压，严禁触碰接线端子和被测设备。测量后，需再次对被测设备进行放电。

^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
