前言

联想旗下Lecoo来酷品牌推出了一款65W拉拉线氮化镓充电器，产品配备了时下热门USB-C拉拉线，一拉即充，再拉自动收回，还能根据需求灵活调整最佳使用长度，，不缠绕不打结保证桌面整洁性。

充电器还配置1A1C快充接口以及智能数显，USB-C接口和拉拉线支持65W快充，USB-A接口支持60W快充，支持手机/平板/笔记本等多设备同时快充，并且输出功率可视化。产品还基于先进的氮化镓电源方案进行设计，整体小巧便携。下面我们就来详细了解来酷这款新品。

来酷65W拉拉线氮化镓充电器开箱

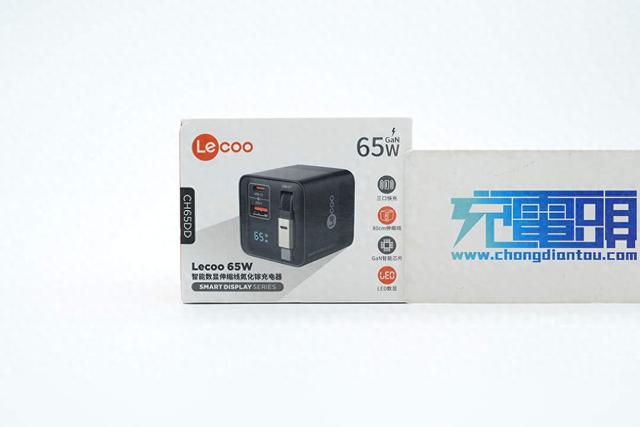

包装盒正面印有Lecoo品牌、产品外观、名称、CH65DD型号以及卖点标识等。

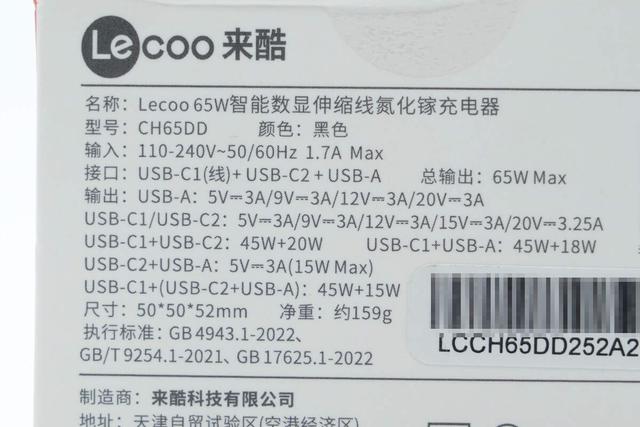

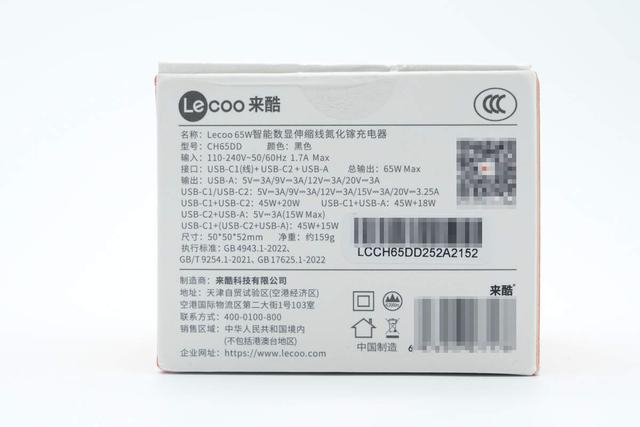

背面印有产品详细参数信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

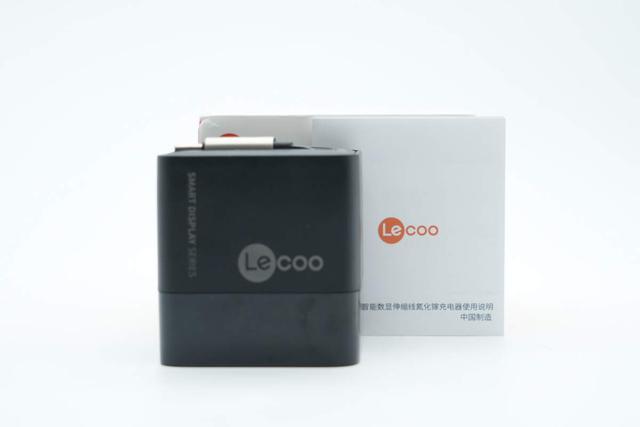

包装内含充电器以及使用说明书。

来酷65W拉拉线氮化镓充电器为方柱造型设计，机身采用PC阻燃材质黑色塑料外壳，腰身亮面磨砂撞色设计。

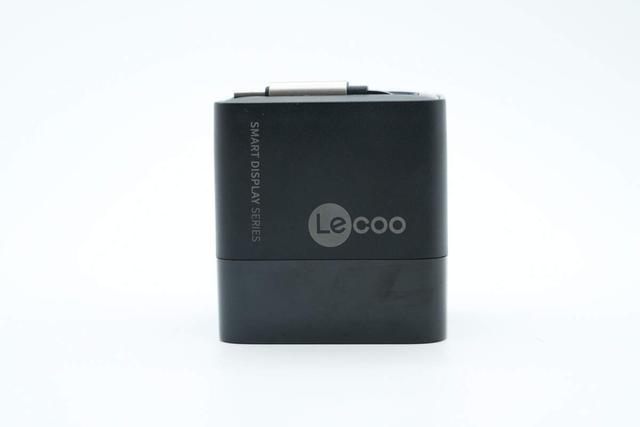

腰身一面印有Lecoo品牌以及SMART DISPLAY SERIES。

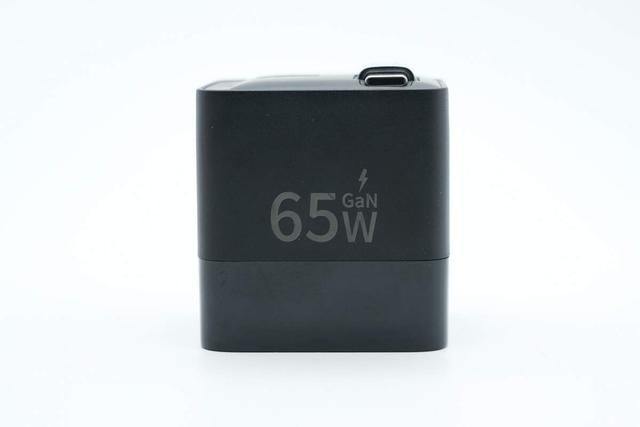

另一面印有65W GaN字样。

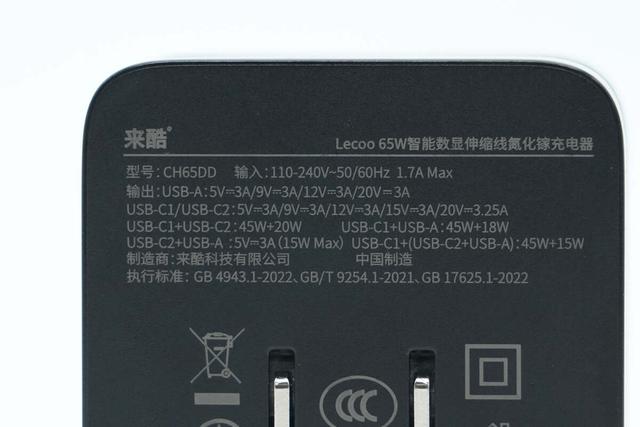

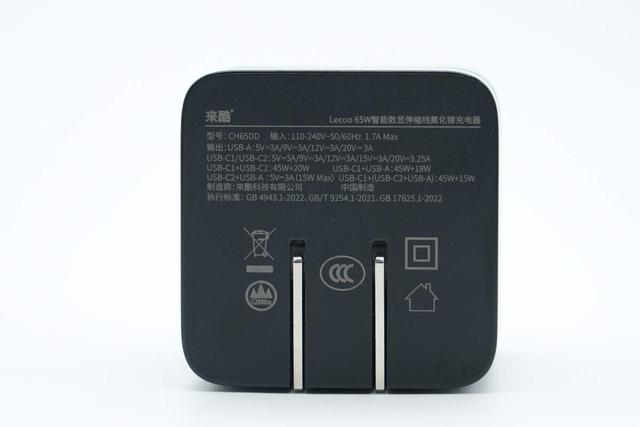

输入端外壳上印有充电器参数。

产品参数特写

型号：CH65DD

输入：110-240V~50/60Hz 1.7A Max

输出：

USB-A：5V3A、9V3A、12V3A、20V3A

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-C1+USB-C2：45W+20W

USB-C1+USB-A：45W+18W

USB-C2+USB-A：5V3A（15W Max）

USB-C1+（USB-C2+USB-A）：45W+15W

制造商：来酷科技有限公司

充电器通过了CCC认证。

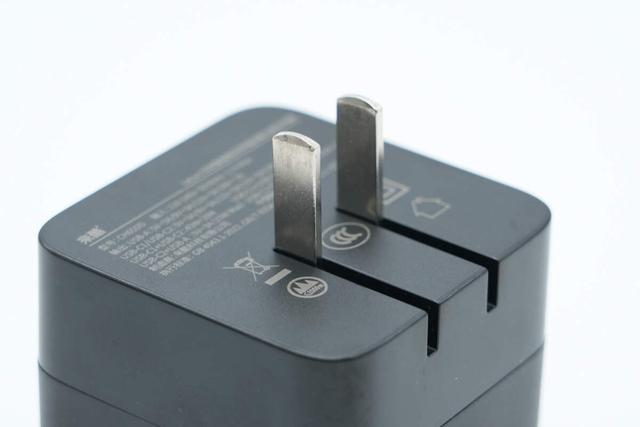

充电器配备可折叠国标插脚。

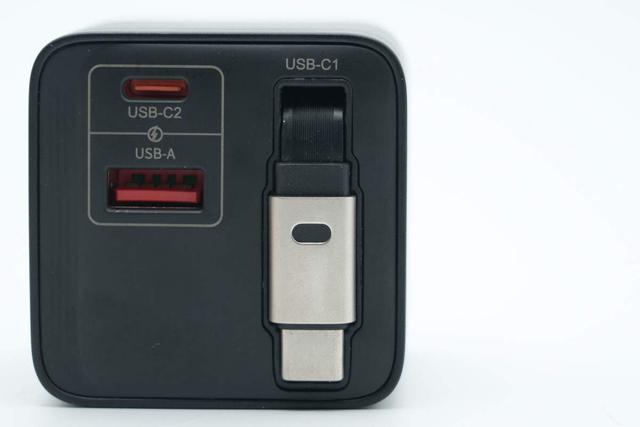

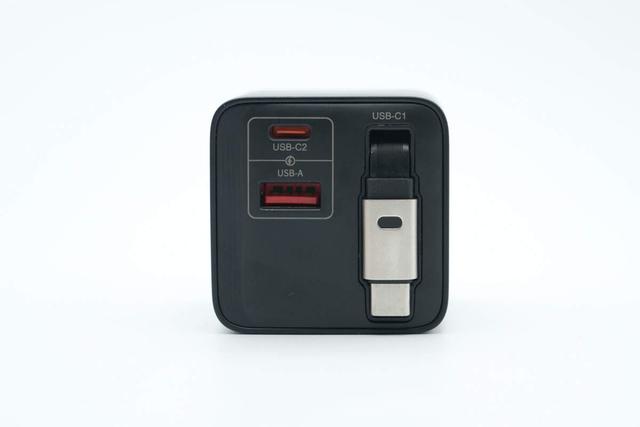

机身顶面配置1A1C接口以及USB-C拉拉线。

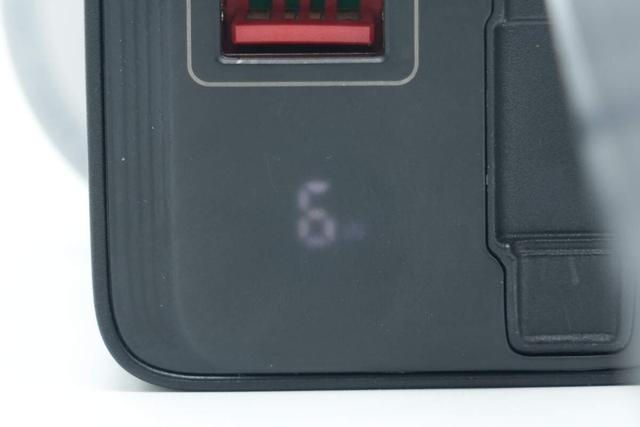

此外左下角还设有智能屏显，输出功率实时可见。

机身定部还设计有USB-C1拉拉线端子的磁吸收纳槽。

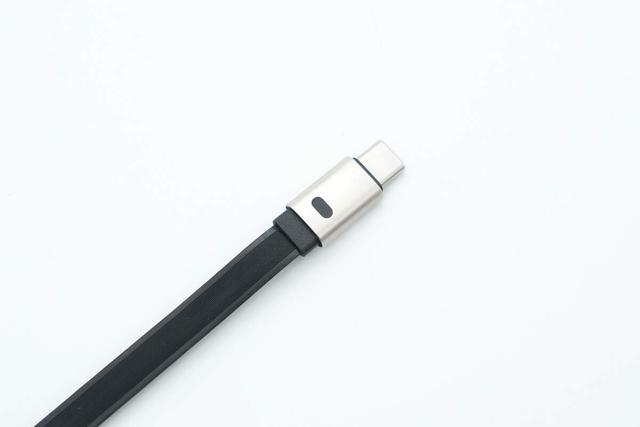

拉拉线端子采用金属材质外壳，线身扁平设计防缠绕。

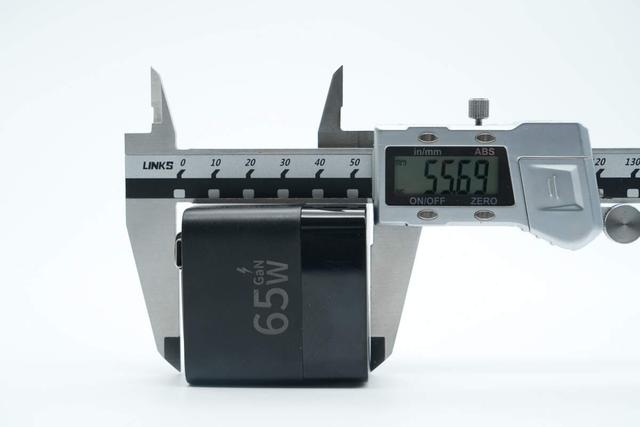

实测充电器机身长度为55.69mm。

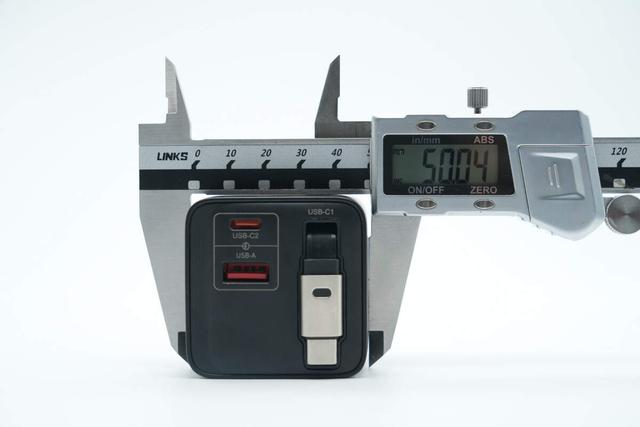

宽度为50.04mm。

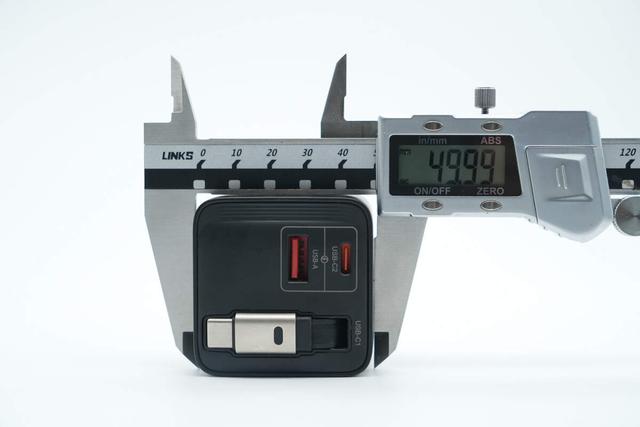

厚度为49.99mm。

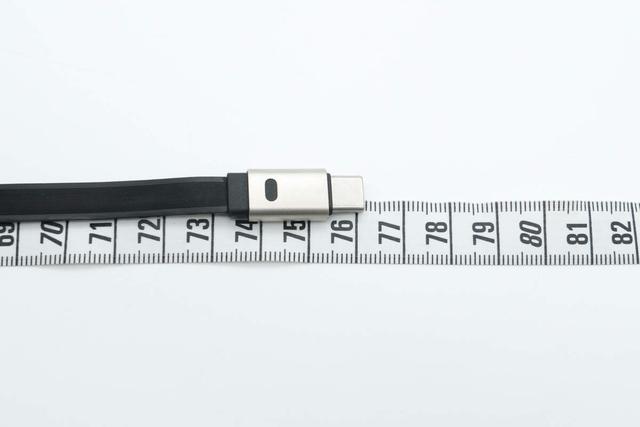

USB-C1拉拉线长度约为76cm。

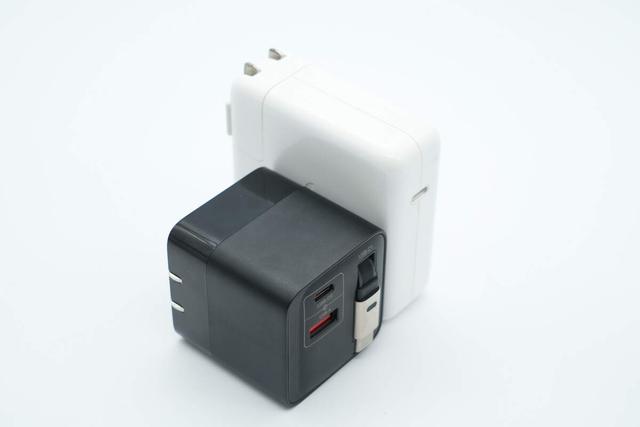

和苹果67W充电器放在一起对比，来酷这款更加“敦厚”小巧。

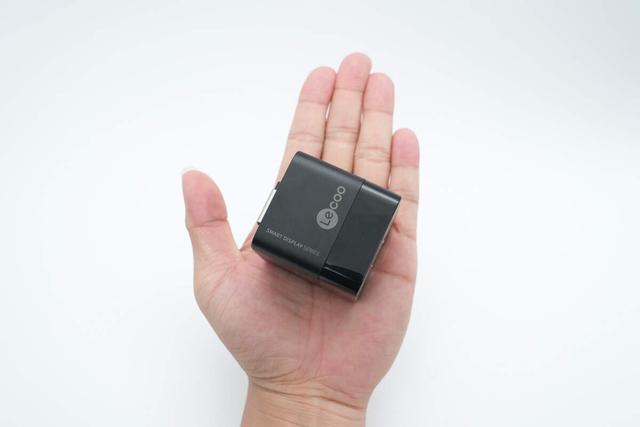

产品拿在手上的大小直观感受。

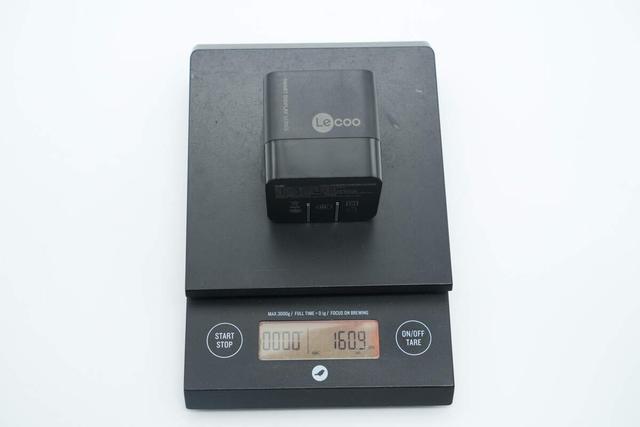

另外测得充电器重量约为161g。

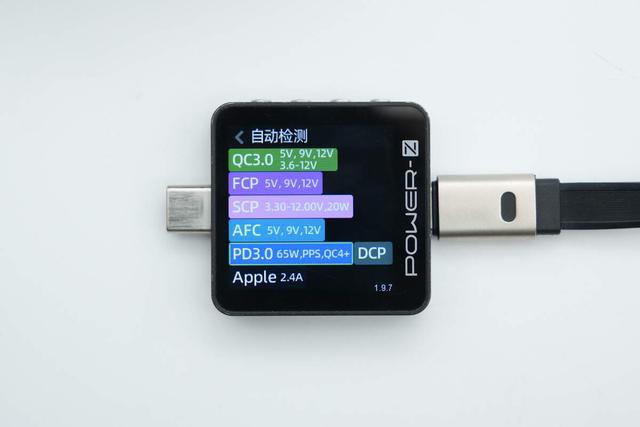

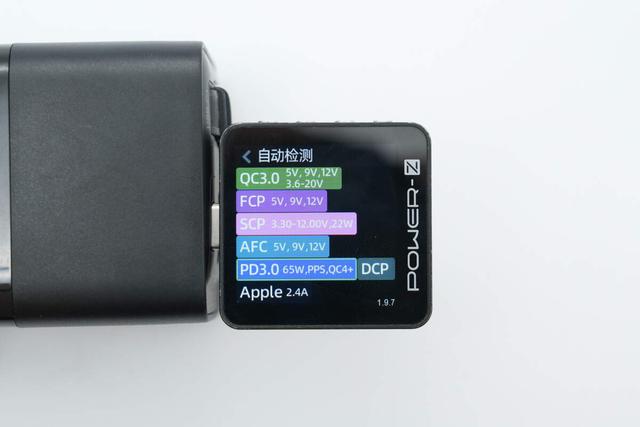

使用ChargerLAB POWER-Z KM003C测得USB-C1拉拉线输出支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

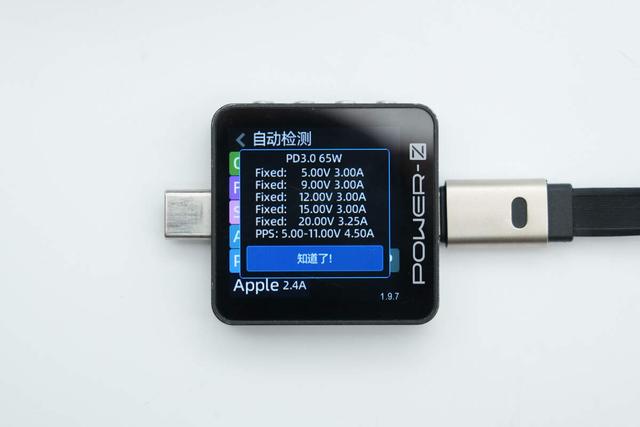

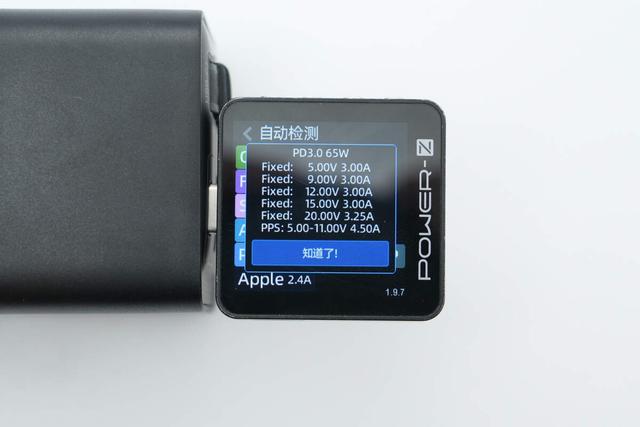

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-11V4.5A一组PPS电压档位。

测得USB-C2口兼容协议和USB-C1拉拉线的相同。

此外PDO报文也一样，即输出性能完全一样，用户可根据自身喜好选择使用。

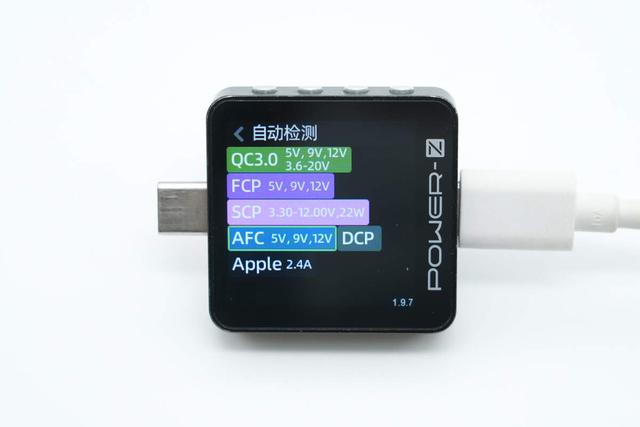

最后测得USB-A口支持QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

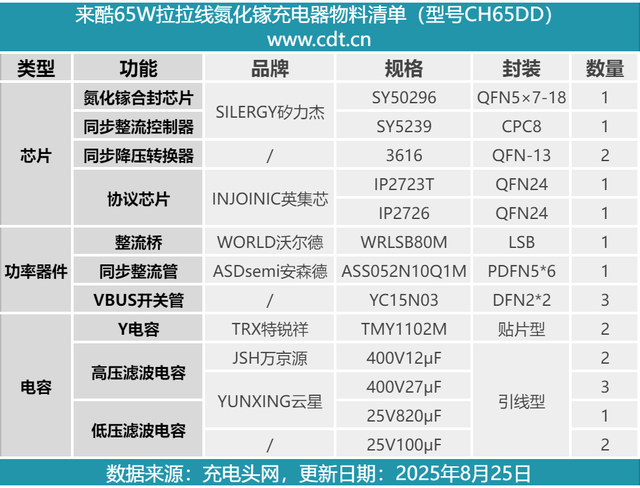

来酷65W拉拉线氮化镓充电器拆解

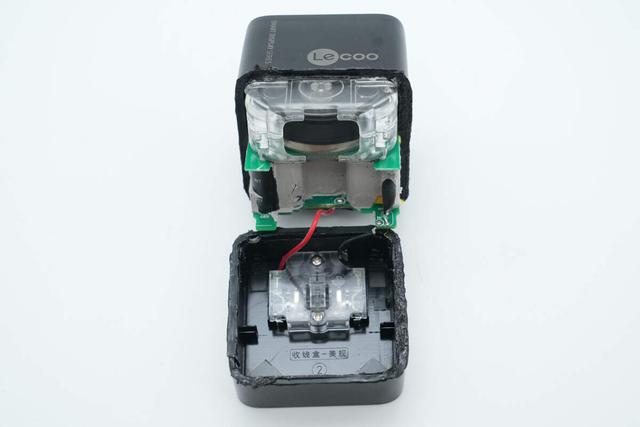

将充电器外壳切割开，插脚通过红、黑导线连接PCBA模块通电，并使用透明塑料板以及螺丝进行固定。

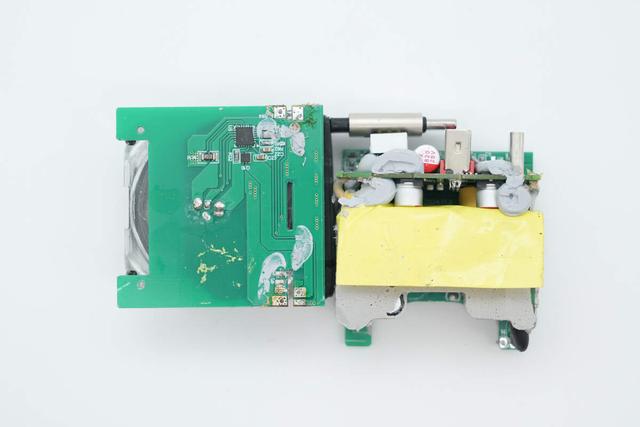

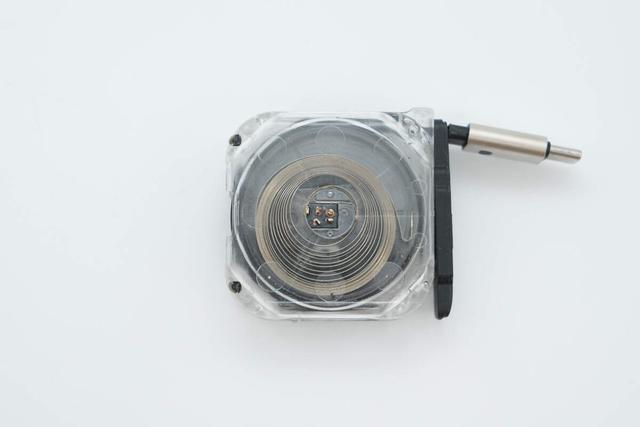

内部PCBA模块和拉拉线模块上下布局，之间采用金属柱固定。

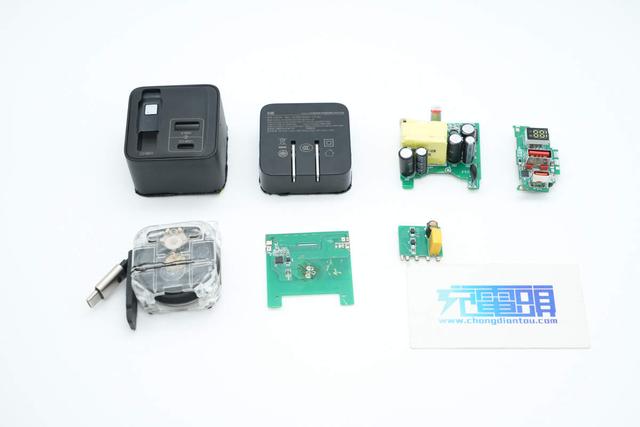

将两部分模块分离。

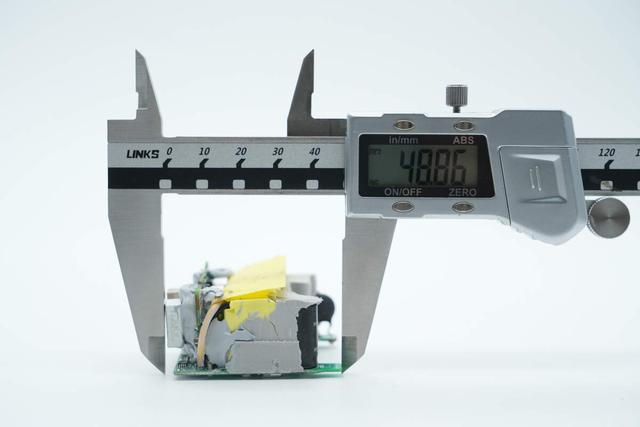

测得PCBA模块长度为48.86mm。

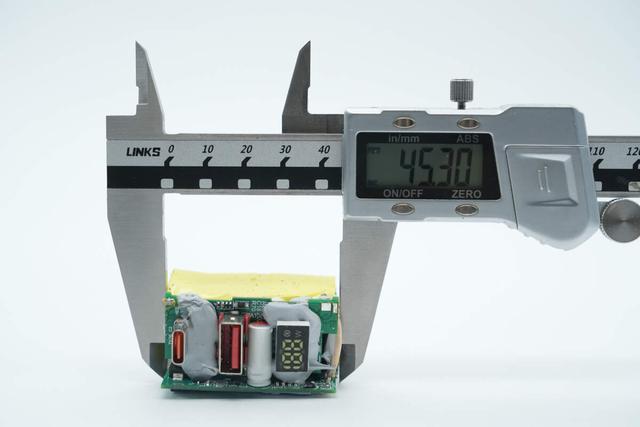

宽度为45.3mm。

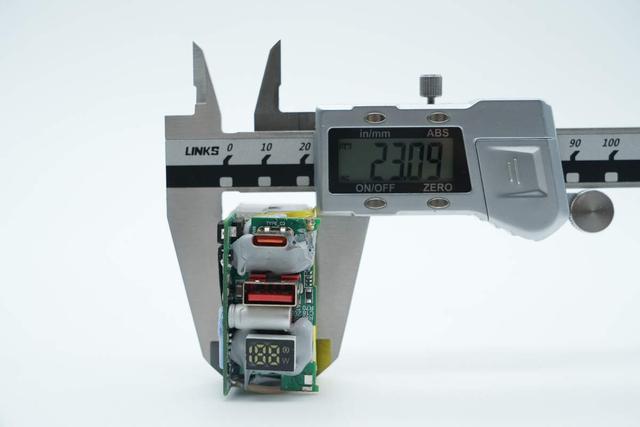

厚度为23.09mm。

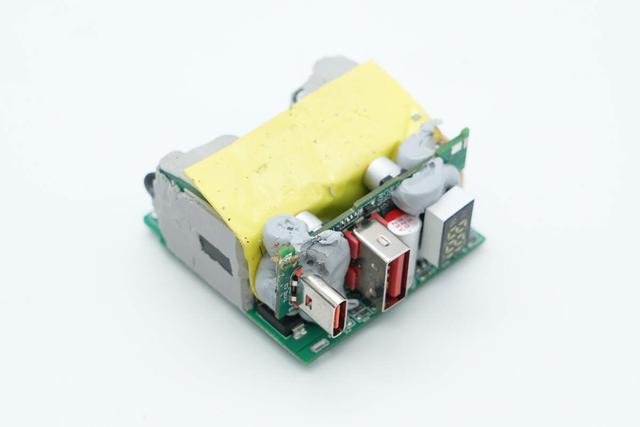

PCBA模块大量填充导热胶，初次级间设有绝缘胶带隔离，输出端焊接小板。

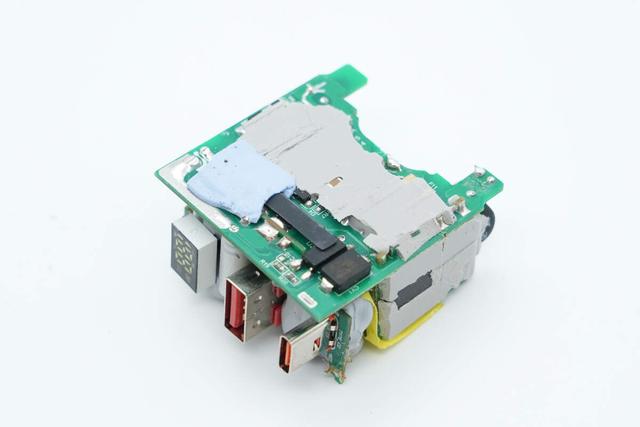

主板背面也打胶处理。

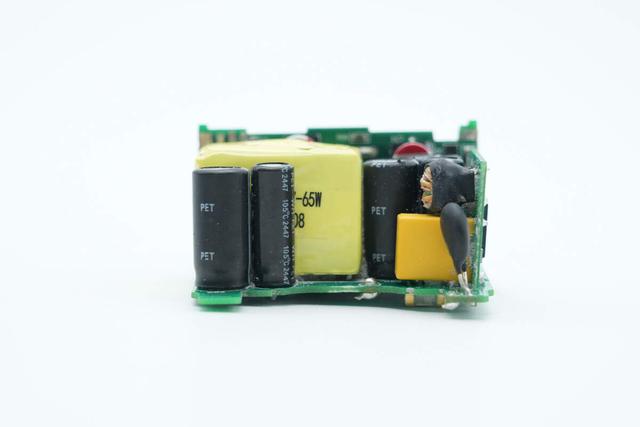

将导热胶清理干净，主板正面设有高压滤波电解电容、工字电感、变压器等器件。

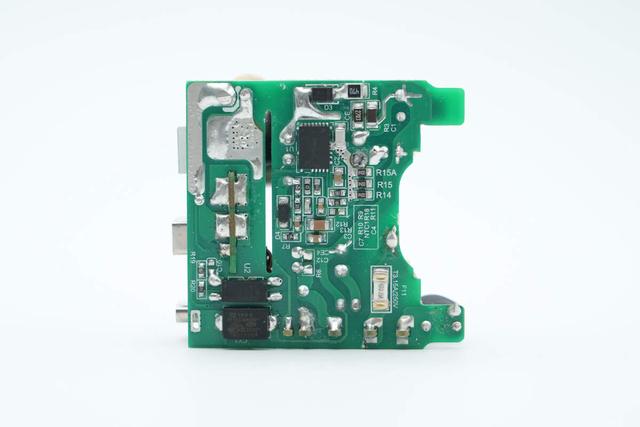

背面设有贴片保险丝、合封氮化镓芯片、光耦以及贴片Y电容。

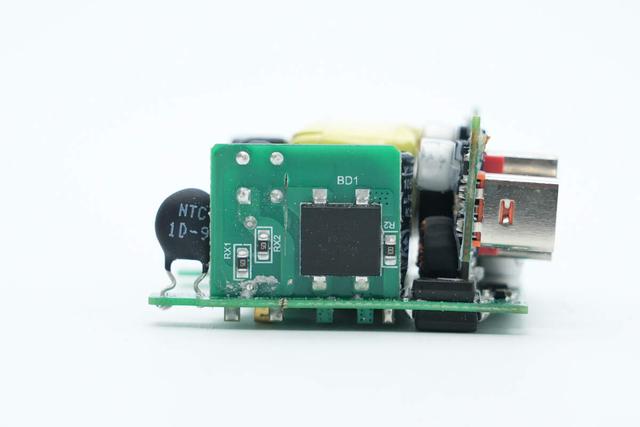

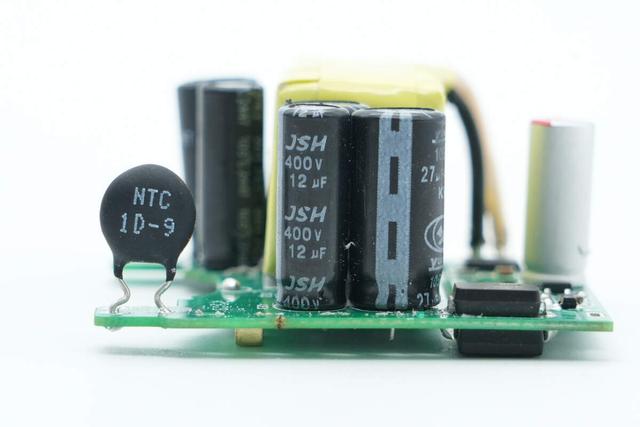

输入端一览，主板前端以及右侧设有多颗高压滤波电解电容，此外右侧还焊接NTC热敏电阻以及一块小板。

侧边小板背面设有整流桥。

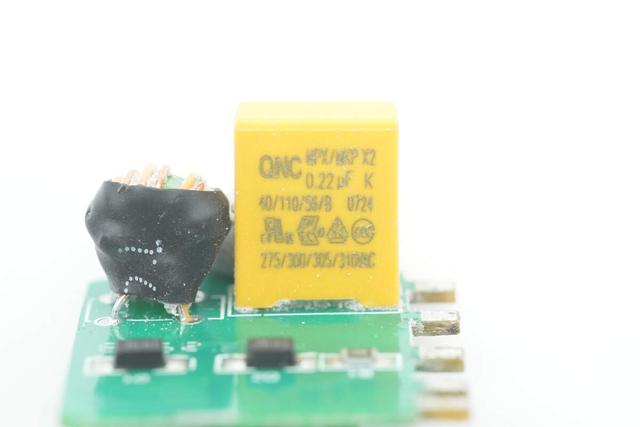

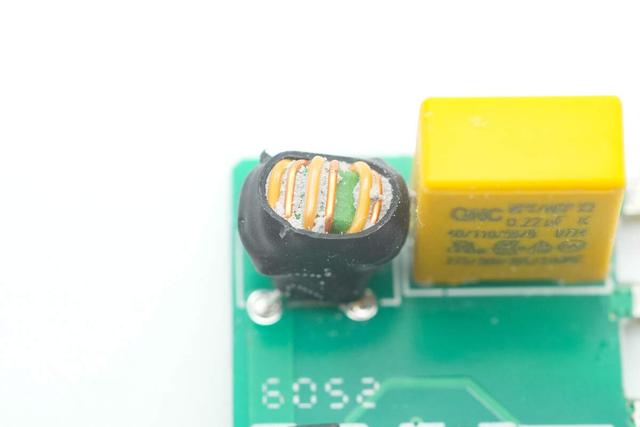

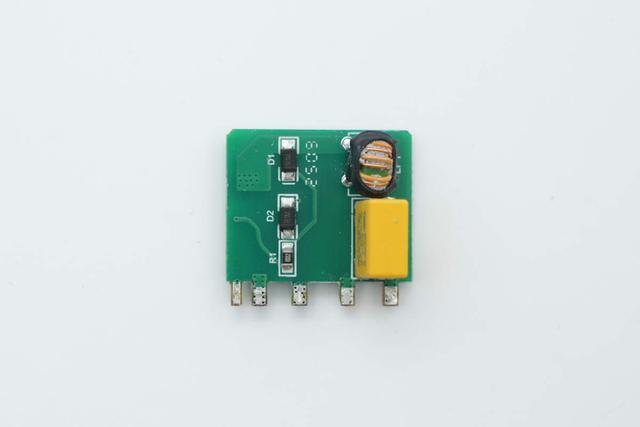

将小板拆下，正面焊接有安规X2电容以及共模电感。

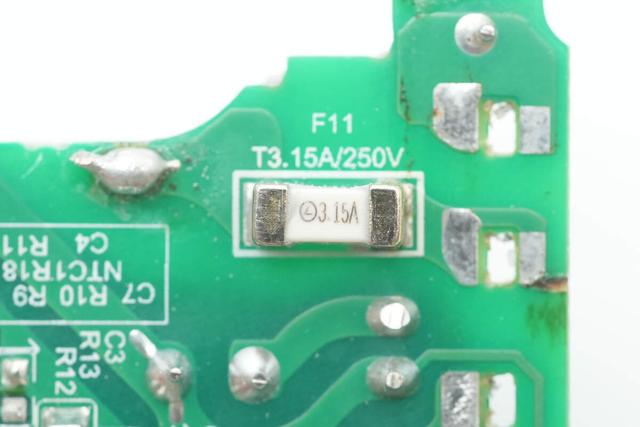

贴片保险丝特写，额定电流3.15A。

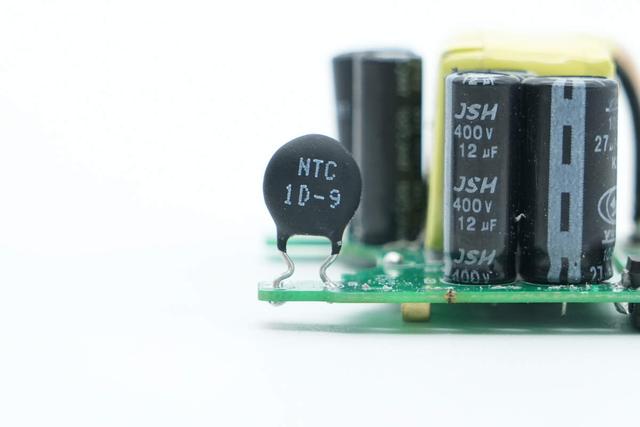

NTC热敏电阻用于抑制上电浪涌电流。

安规X2电容来自QNC天那泰，规格为0.22μF。

共模电感双线绕制并外套热缩管绝缘保护，用于滤除EMI干扰。

整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

高压滤波电解电容来自JSH万京源，规格为400V12μF。

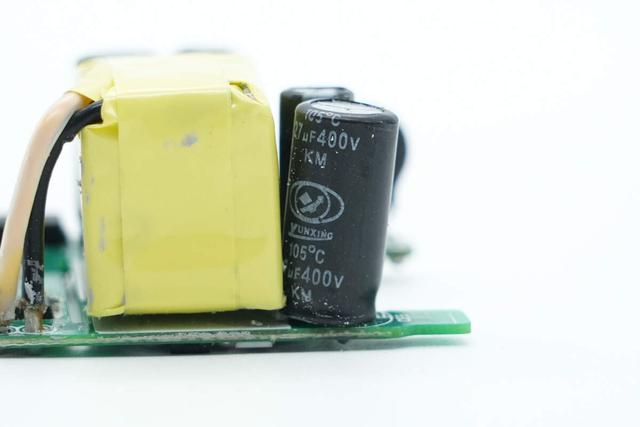

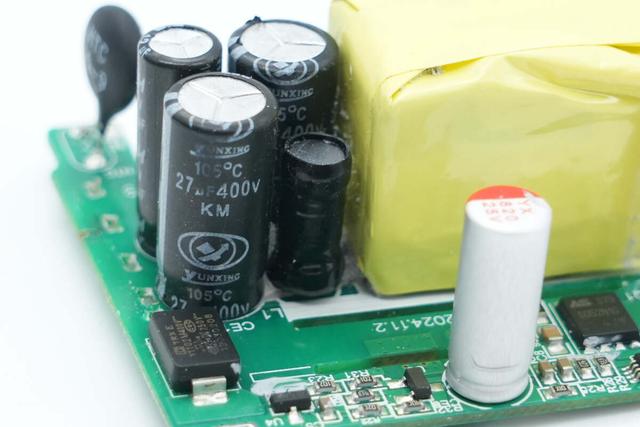

另外两颗高压滤波电解电容来自福建云星电子，规格均为400V27μF。

工字滤波电感外套热缩管绝缘保护。

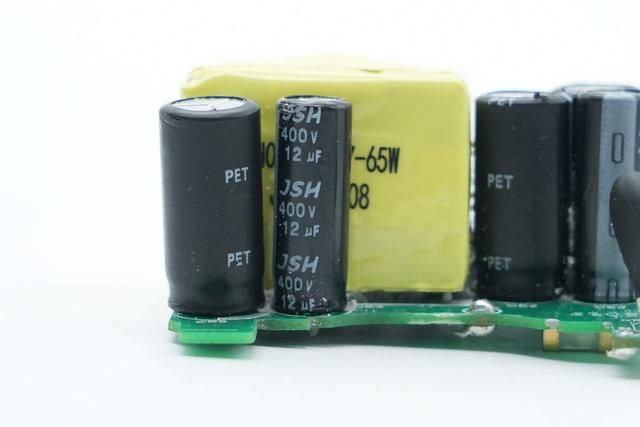

第四颗高压滤波电解电容来自万京源，规格也是400V12μF。

第五颗高压滤波电解电容来自云星电子，规格为400V27μF。

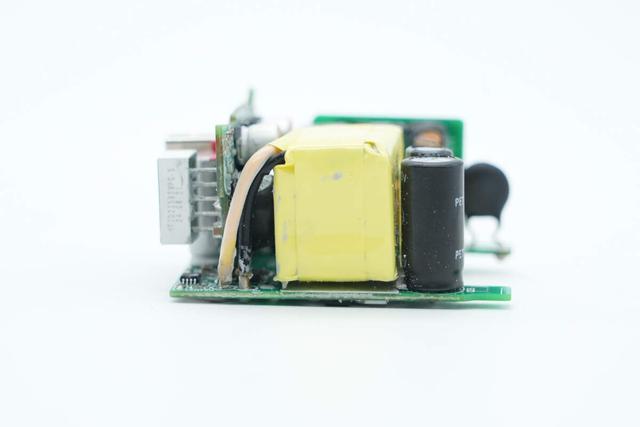

模块另一侧中间区域设有变压器。

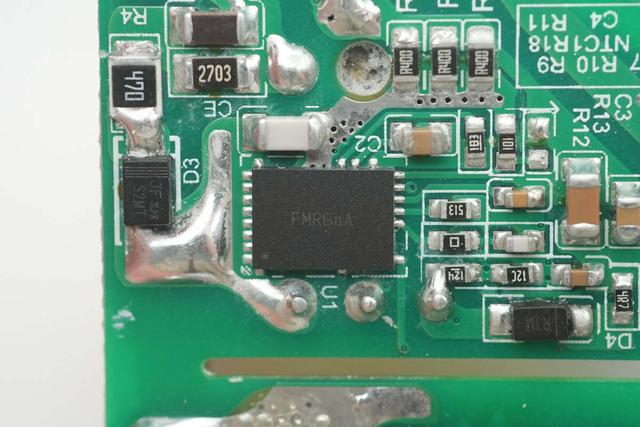

电源主控芯片来自矽力杰，丝印FMRGnA，实际型号为SY50296，这是一款内部集成700V耐压，0.165Ω导阻增强型氮化镓开关管的高频准谐振反激变换器，适用于宽输出电压范围场景，最高可支持140W输出功率。其最大开关频率可达500kHz，能显著减小变压器和电容器的体积。

SY50296还提供全面可靠的保护功能，包括高压启动、X电容放电、欠压保护、输出过压/欠压保护、过载保护、VCC过压保护、内外置过温保护等。推荐搭配SY5239同步整流控制器使用，可实现零电压开关（ZVS）操作以进一步提升效率。SY50296采用QFN5×7-18封装形式。

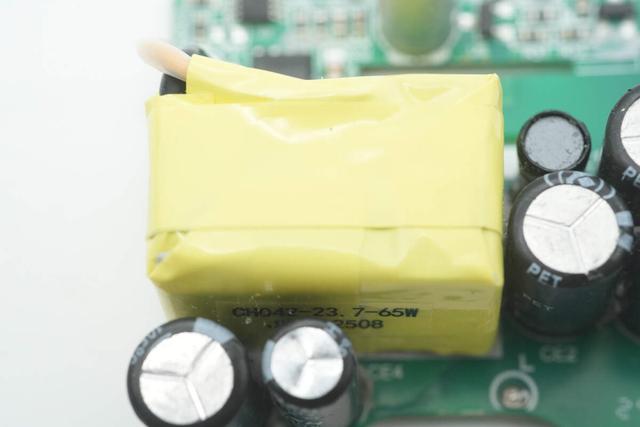

变压器特写。

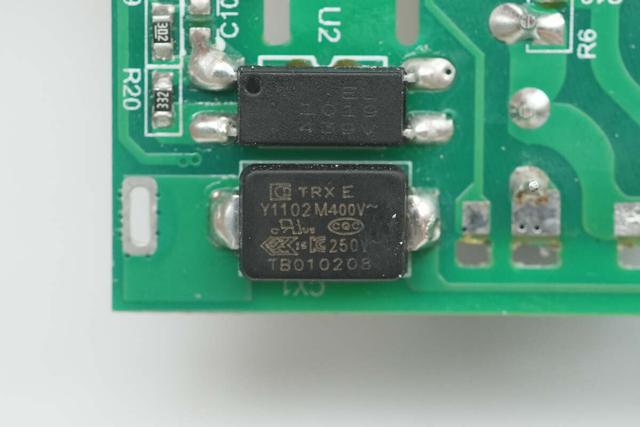

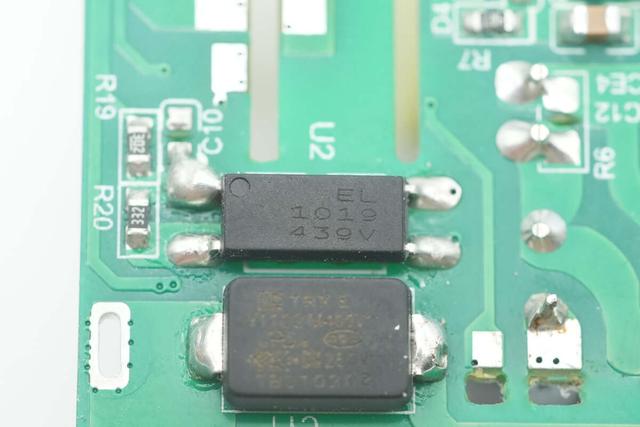

亿光EL 1019光耦特写，用于输出电压反馈。

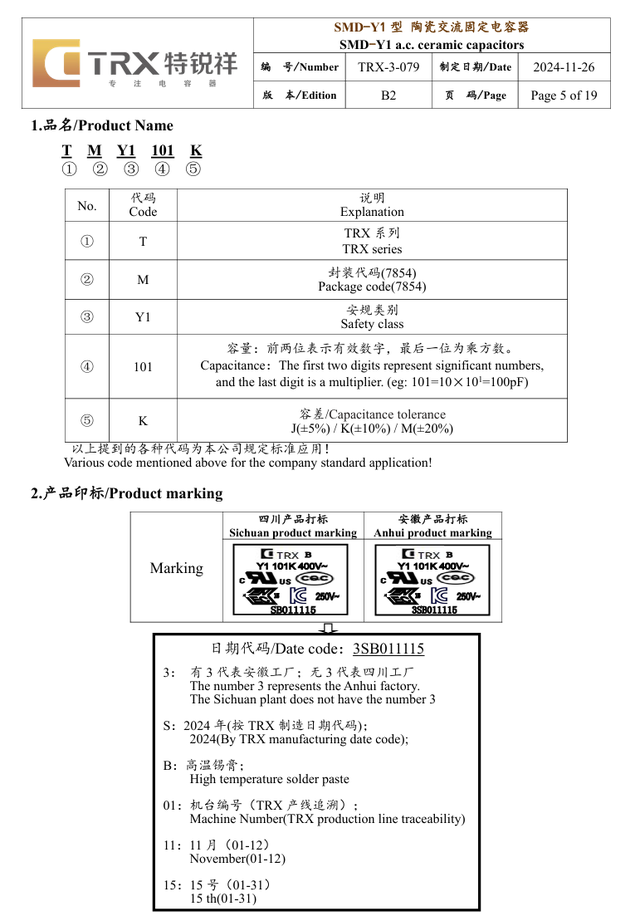

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

另一颗特锐祥贴片Y电容料号相同。

输出端焊接小板，主板上设有一颗固态滤波电容。

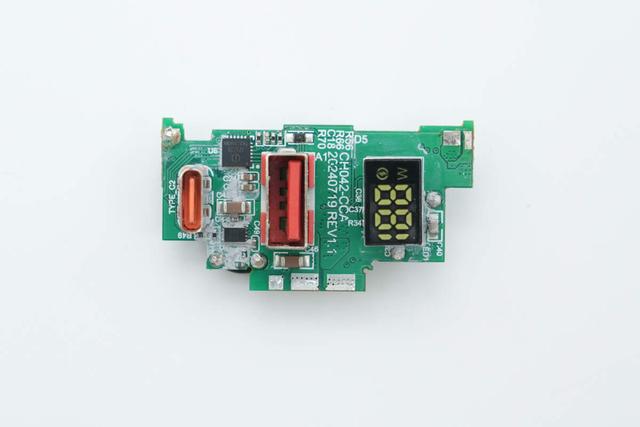

将输出端小板拆下，正面设有LED数显屏，1A1C接口母座以及对应的二次降压电路同步降压转换器和协议芯片。

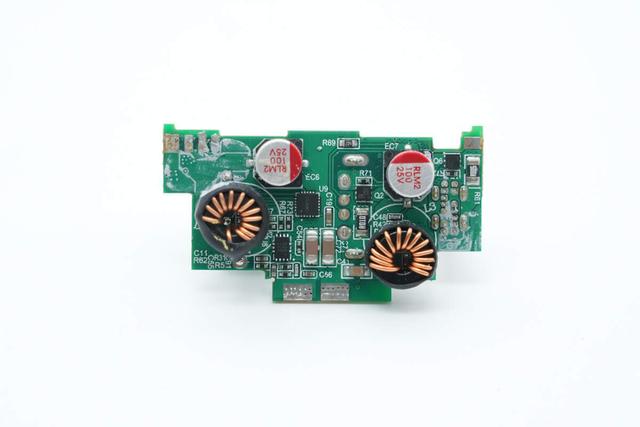

背面设有另一路降压电路同步降压转换器，两路降压电路对应的降压电感以及输出滤波固态电容，接口输出VBUS开关管以及用于LED数显屏驱动控制的MCU。

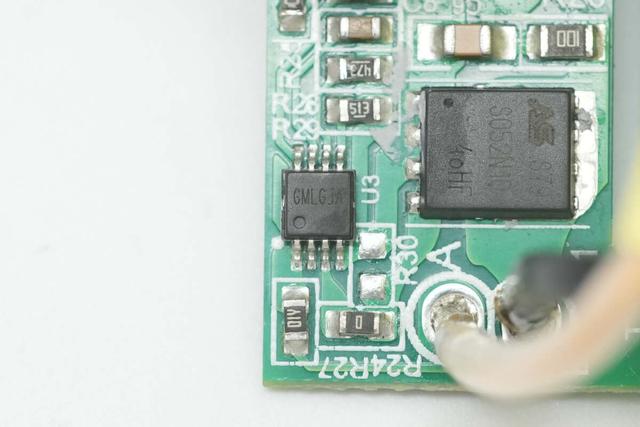

同步整流控制器来自矽力杰，丝印GM，实际型号为SY5239，这是一款专为准谐振（QR）模式转换器设计的Flyback同步整流（SR）控制器，可实现零电压开关（ZVS）操作。该控制器要求初级侧PWM转换器工作于准谐振模式，通过专利控制技术实现Flyback拓扑的ZVS开通，显著提升反激变换器的效率与功率密度。

SY5239采用自适应栅极电压控制技术，确保系统安全运行。该控制器独创性地采用DSEN电压下降斜率检测技术，可有效避免DCM或QR模式下因寄生振荡引起的SR MOSFET误开通问题。采用CPC8封装形式。

同步整流管来自ASDsemi安森德，丝印S052N10，实际型号为ASS052N10Q1M，NMOS管，耐压100V，导阻4.4mΩ，采用PDFN5*6封装。

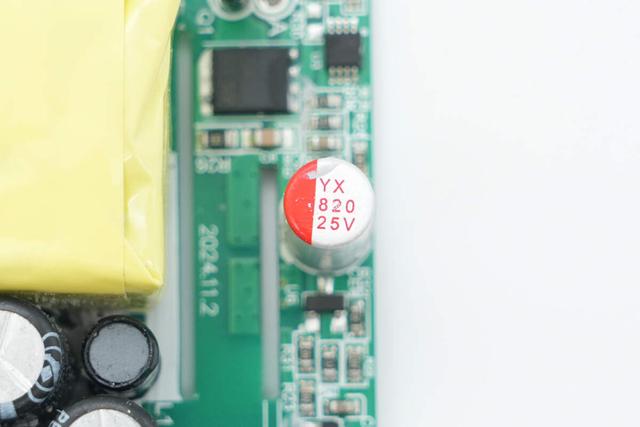

输出滤波固态电容来自福建云星电子，规格为25V820μF。

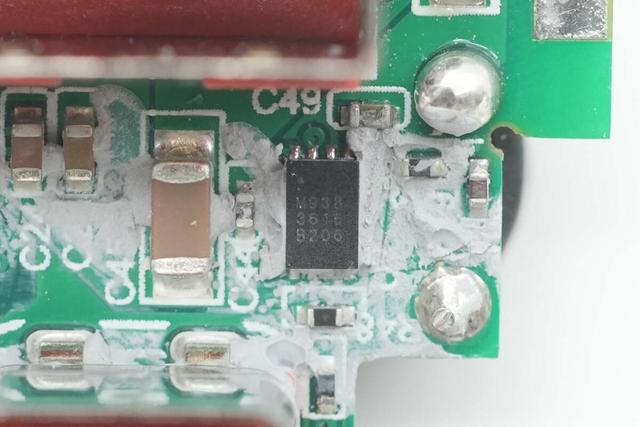

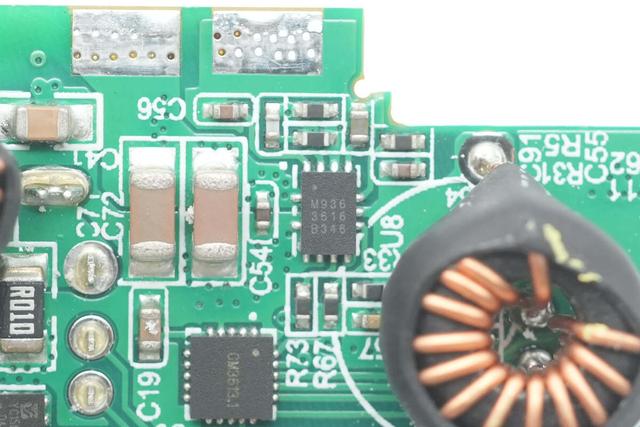

两路降压电路所采用的同步降压转换器料号相同，丝印3616，采用QFN-13封装。

另一颗同步降压转换器特写。

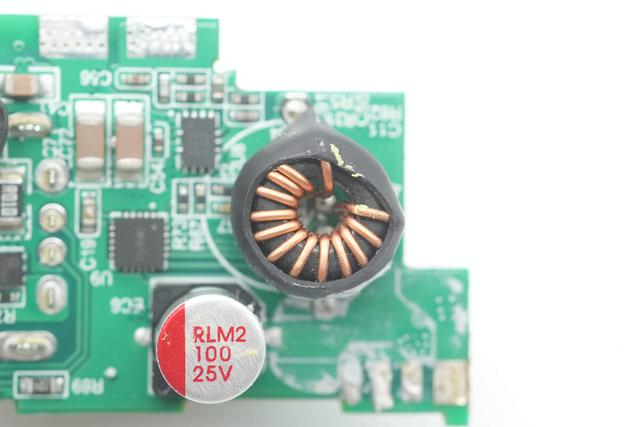

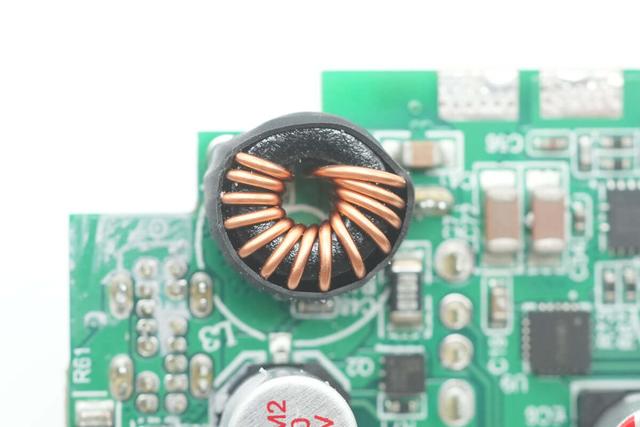

降压电感特写，外套热缩管绝缘保护。

另一颗降压电感特写。

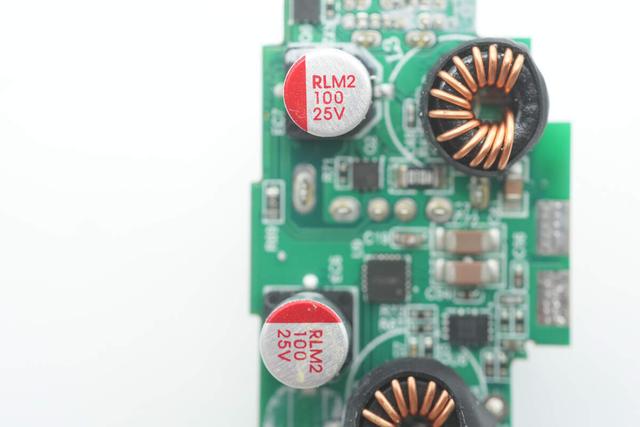

两路降压电路的降压输出滤波固态电容规格均为25V100μF。

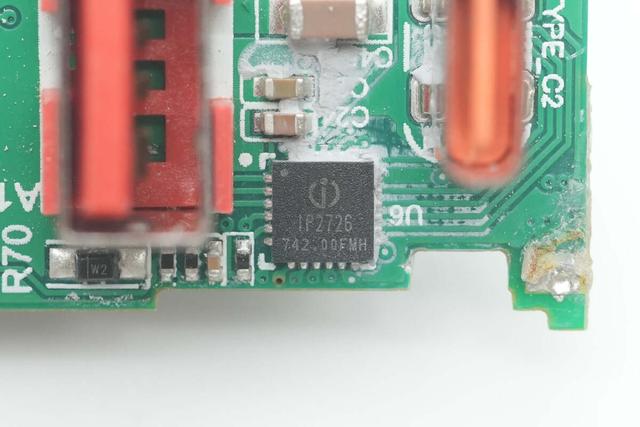

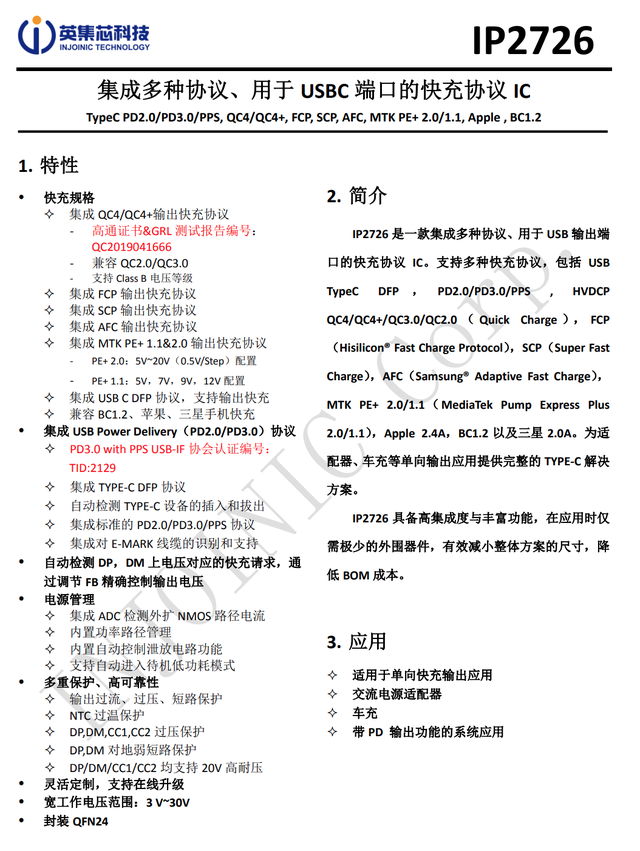

USB-C2和USB-A接口协议芯片采用英集芯IP2726，这是一颗应用非常广泛的协议芯片。英集芯IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。

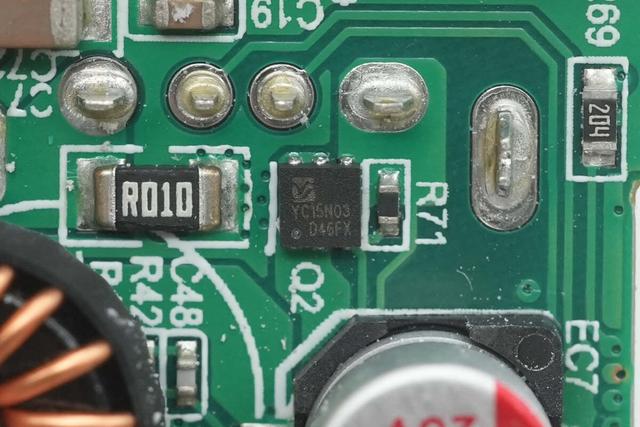

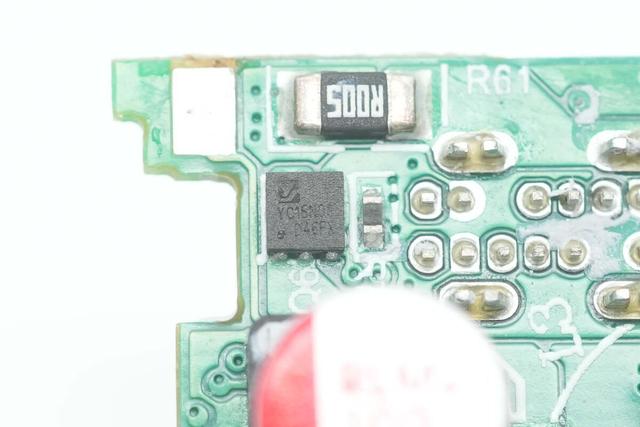

USB接口输出VBUS开关管特写，均是丝印YC15N03的MOS管。

另一颗VBUS开关管特写。

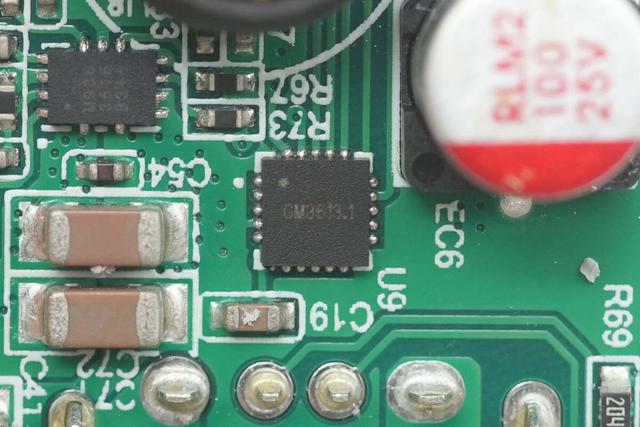

用于数显屏驱动控制的MCU特写，丝印CM3613.1。

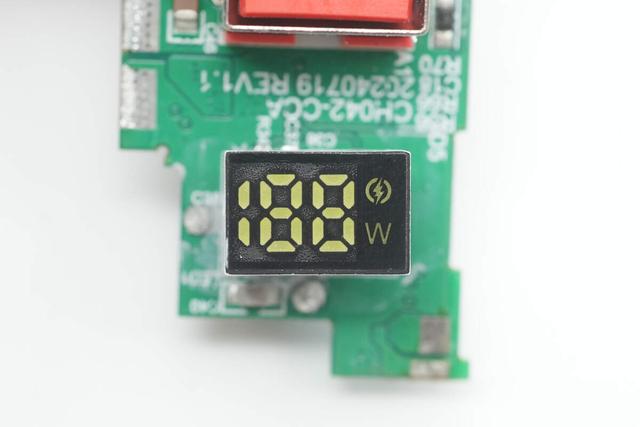

LED数显屏特写。

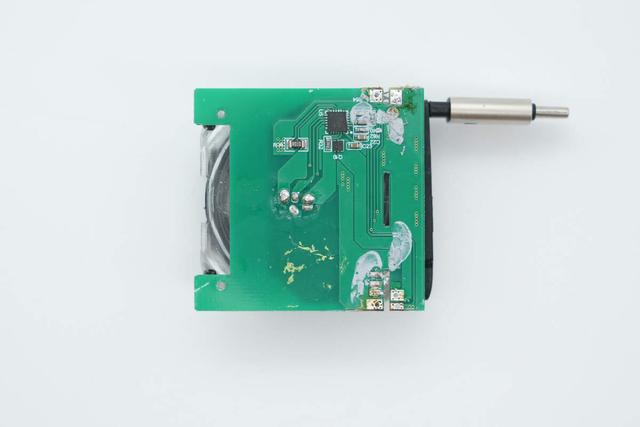

与拉拉线模块焊接的PCB板上设有协议芯片以及VBUS开关管。

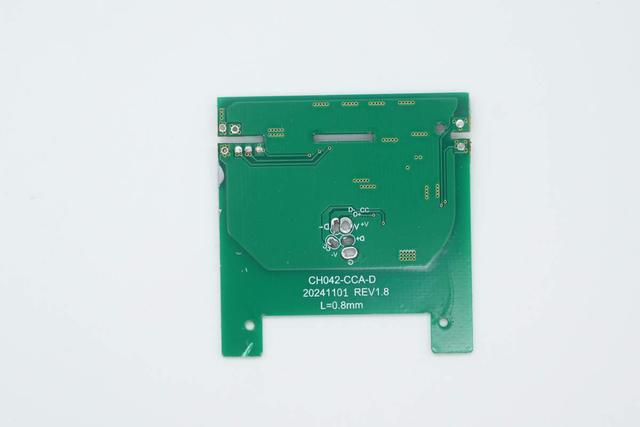

将小板分离，另一面无器件。

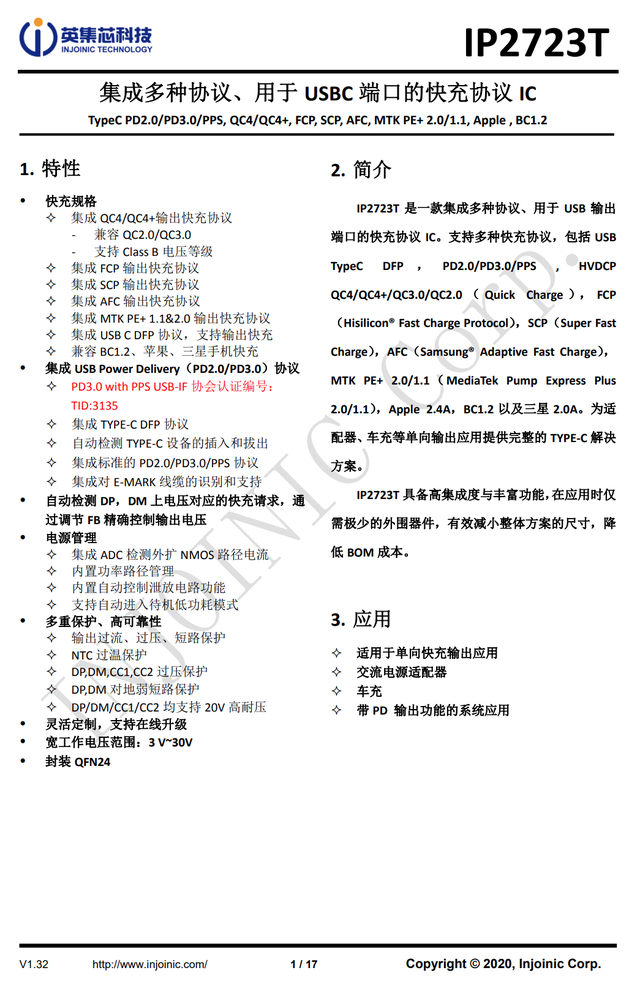

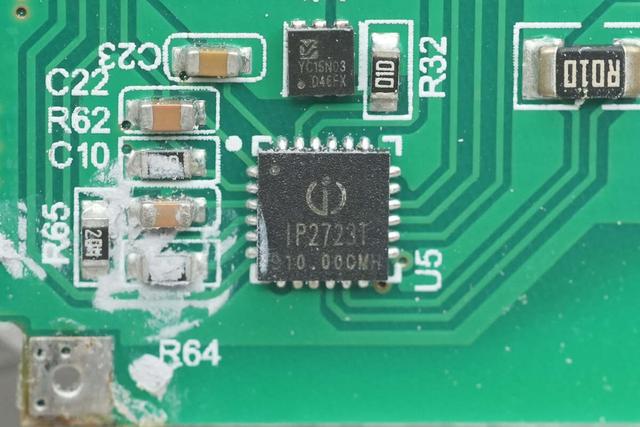

USB-C1拉拉线的协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。

可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
