这是一个相机测光计！

这不是能买到吗？为啥还自己做？

事情是这样的。

一次去漫展，我亲身体会到了，玩胶卷有多麻烦！

别人数码相机等coser摆好造型了就能直接开拍，我们还要人先等半分钟……因为：

胶卷开拍前，要先测光！这需要用手机自带的相机或传感器软件测，一堆操作下来，前前后后要二十秒左右的时间。

别问为什么不买现成的，问就是现成的相机测光计要两百元往上了。

当时我就想，这玩意技术含量应该不高啊，为什么不自己做一个？

于是乎，就有了这个项目——且DIY成本仅47元！

那么，它有啥子功能内？

01.功能&亮点

太好啦！

简直完美解决了买个现成的专业测光计死贵，拿个手机软件测光又占一支手的问题。

本文旨在分享其硬件设计方案~

一起康康吧↓

02.硬件设计方案

项目由主控板，感光板，这两块PCB电路板组成。

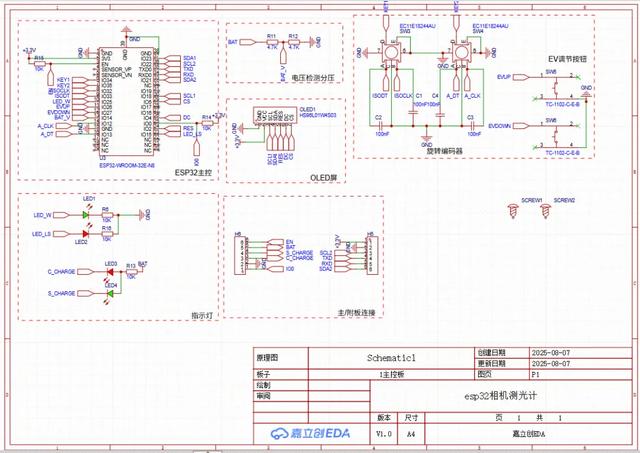

主控板原理图

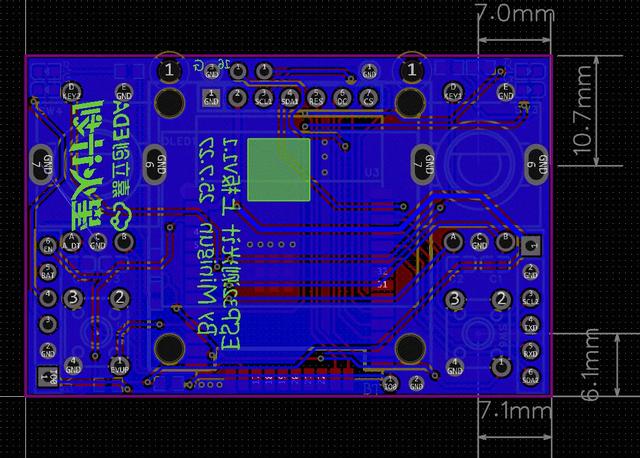

主控板PCB图

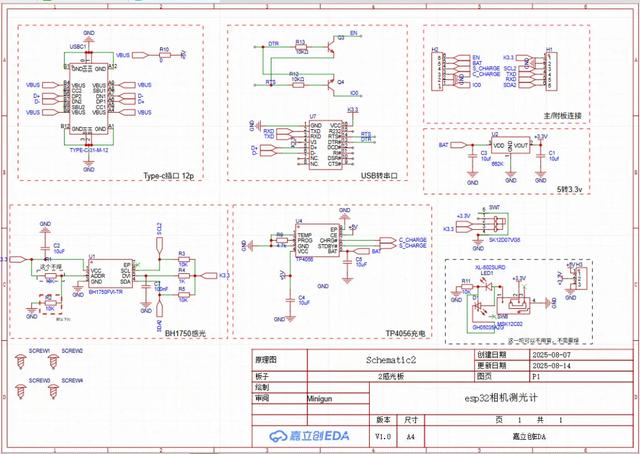

感光板原理图

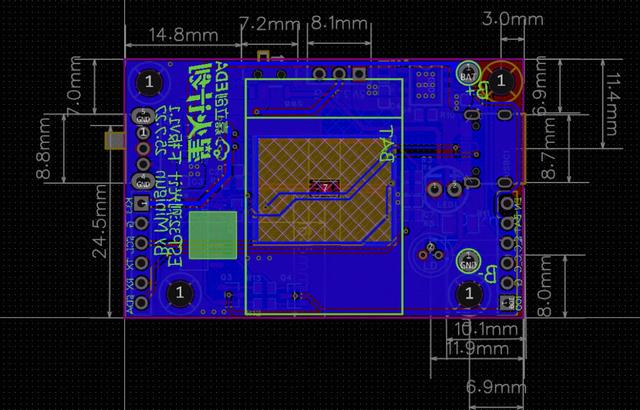

感光板PCB图

①参数说明

②结构说明

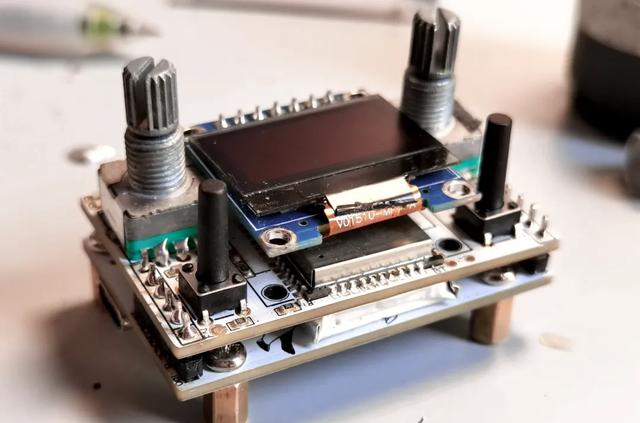

测光计整体采用上下板三明治结构：

两板以左右两个2.54 6p排针相连。

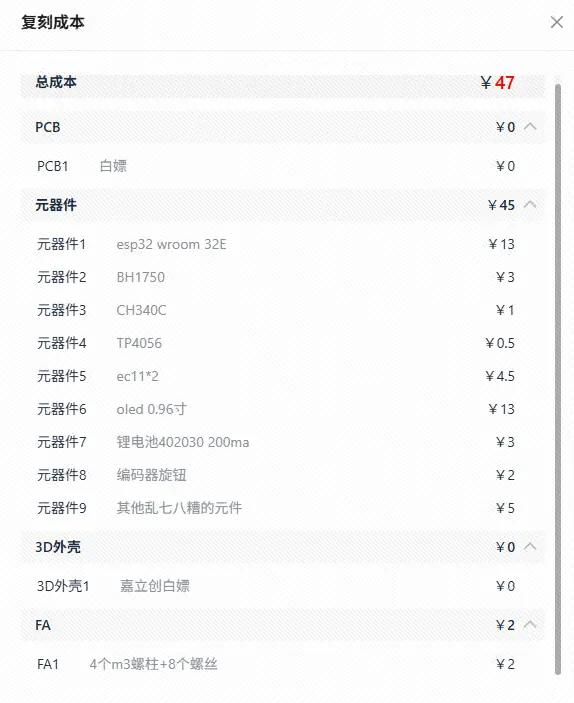

③成本说明

03.作者想说

这里直接附上作者本人的原话：

本人只是个高一牲（虽然过完暑假就高二了），而且做的也比较仓促（唉17号就要开学了，这破学校），很多地方肯定做的不专业，不成熟，错误也可能会有很多，欢迎指出，一起讨论。

来源：https://oshwhub.com/lr1388/esp32-camera-photometer
