小身材大能量——微星 MPG B850I EDGE TI WIFI 刀锋钛主板开箱简测

今天带来：小身材大能量——微星 MPG B850I EDGE TI WIFI 刀锋钛主板开箱简测。这是微星 MSI 专为 AMD 锐龙 9000 桌面处理器设计的最新款 B850I EDGE TI WIFI 刀锋钛 ITX 主板，隶属于微星 MPG 系列，该系列注重更高游戏的性能，更炫酷的外观而设计。该主板采用银白色设计，专为白色爱好者打造，展现独特个性。

规格方面， 10 层服务器等级 PCB，2oz 厚度铜，旗舰级 VRM 设计的 8+2+1 数位供电和扩展型散热片，充分释放 AMD 锐龙 9000 处理器最佳效能且保持低温稳定运行，双 DDR5 内存插槽，最大支持双通道 DDR5 8200+ MT/s（OC），其搭载 Wi-Fi 7 解决方案、5G 网路，并支援最新的 PCIe 5.0，还有 PCIe 拓源架构设计、独家 EZ DIY 功能，以及全新设计的 CLICK BIOS X 提供美观更友善使用体验，让玩家可以更快速存取和调整系统配置，PBO THERMAL POINT、CONFIG TDP 等众多实用功能让新手也能轻松玩转 PBO，是搭载 AMD Ryzen 9000 系列处理器 ITX 装机的上佳选择。好了，介绍这么多，下面进入开箱环节。

一、开箱环节。

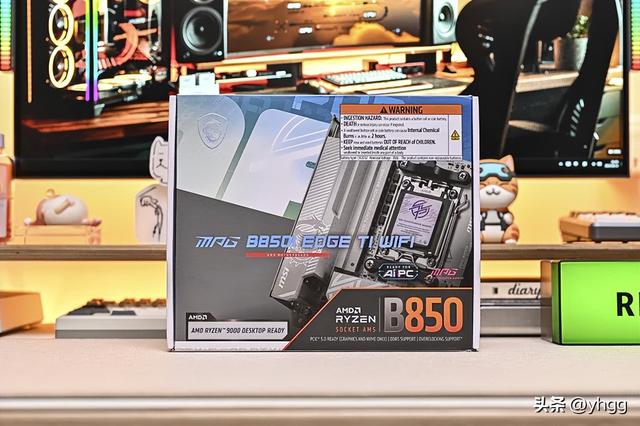

微星 MPG B850I EDGE TI WIFI 刀锋钛主板包装沿用了该主题一惯的清新风格，黑灰+天蓝色点缀配色风格，中央则是淡蓝色主板名称，左下角印有“AMD Ryzen 9000 Ready”字样，右侧为主板渲染图局部，右上角的安全警示是微星新一代主板统一加的，主要是针对主板上为 BIOS 芯片供电的 CR2032 纽扣电池，提醒用户注意远离火源、避免小孩吞食，右下角则是灰橙配色的 AMD B850 芯片组标识。

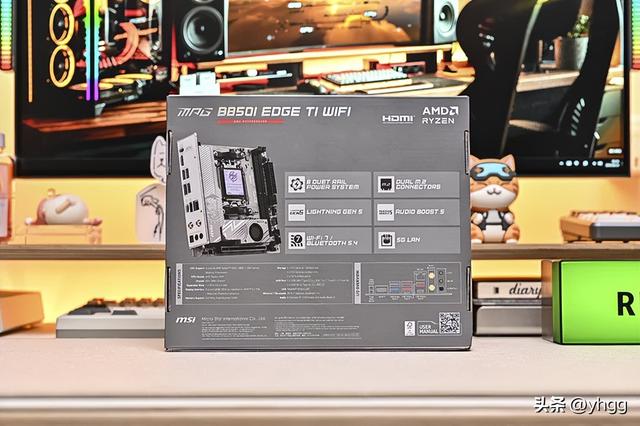

包装背面为灰色涂装，图文并茂的介绍了主板主要规格和特色功能。

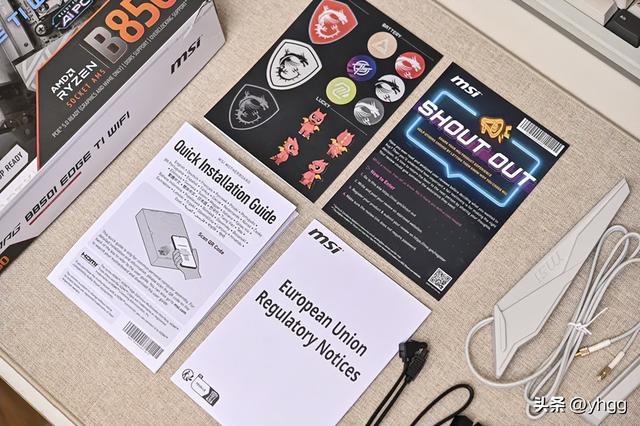

附件方面非常丰富。首先是纸质附件，包括快速使用指南、欧盟认证书，一张线材标注贴、彩贴纸以及礼品卡。

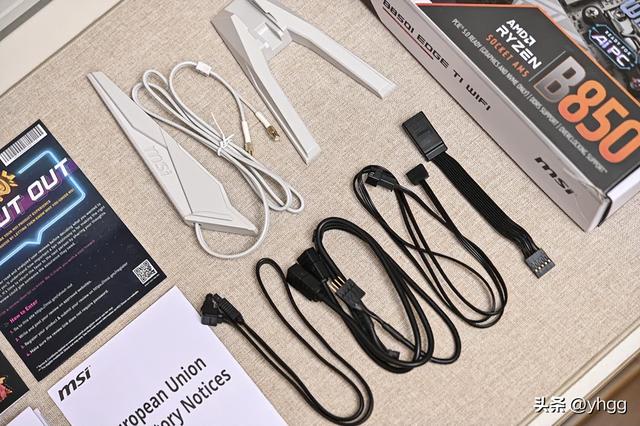

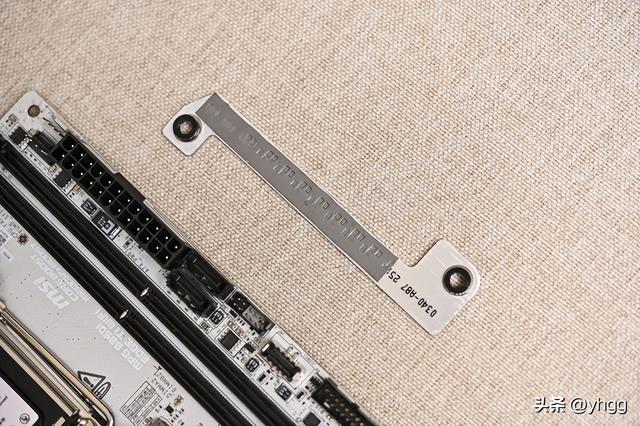

其他附件方面，包括：1x 直插式鲨鱼鳍座式 WiFi 7 天线，1 x SATA3 数据线、1 x 5V3Pin 延长线、1 x 机箱前置 I/O 延长线、1 x PWM+5V ARGB+USB 2.0 三合一扩展线、3 x M.2 备用固定螺栓。

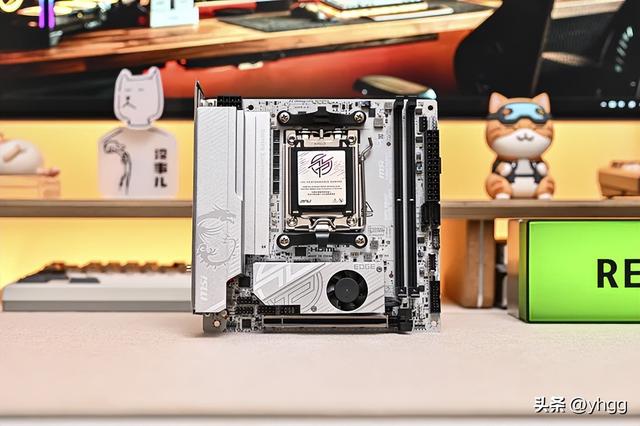

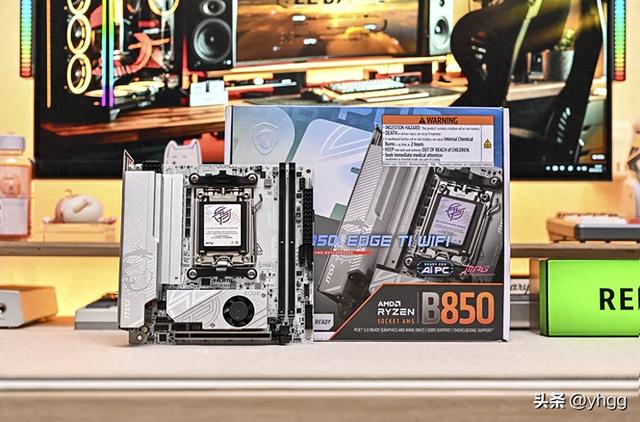

取出主板本体。主板采用标准 mini-ITX 版型，尺寸是 17 x 17 cm，延续了 EDGE 一贯的设计风格，纯白色 PCB 上覆盖大面积一体式银色 I/O & VRM 散热装甲，添加了浅灰色点缀线条，让主板看起来更清新、更具活力。同时，这款主板采用高规格服务器级 10 层两盎司铜 PCB 设计，PCB 设计针对更高频宽与更快传输速度进行优化，让电路讯号传输更可靠稳定。

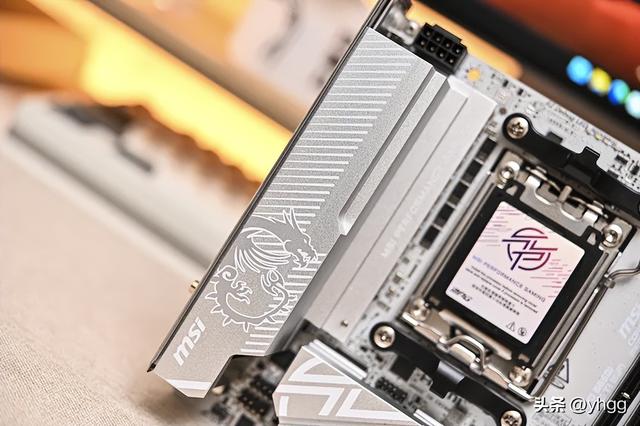

微星 MPG B850I EDGE TI WIFI 刀锋钛主板沿用了该系列标志性的银白色信仰散热装甲，主板的供电统一布置在左侧区域，为 VRM 8+2+1 数位供电，侧均被厚实的装甲覆盖，下方覆盖高品质 7W/mK MOSFET 散热垫和并附加 choke 散热垫，确保所有核心以高性能运行。

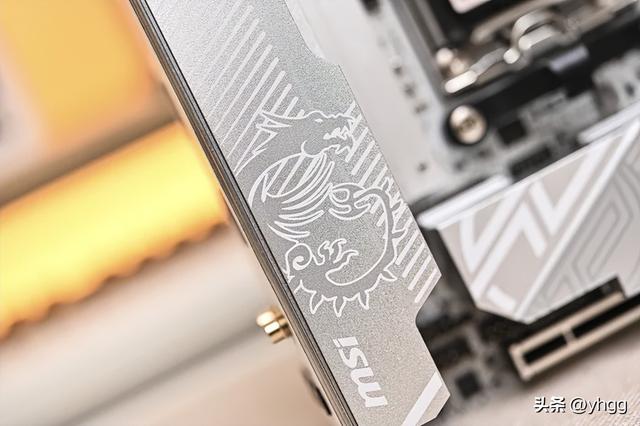

供电散热装甲下方印有微星龙图腾 Logo，及 MSI 标识。

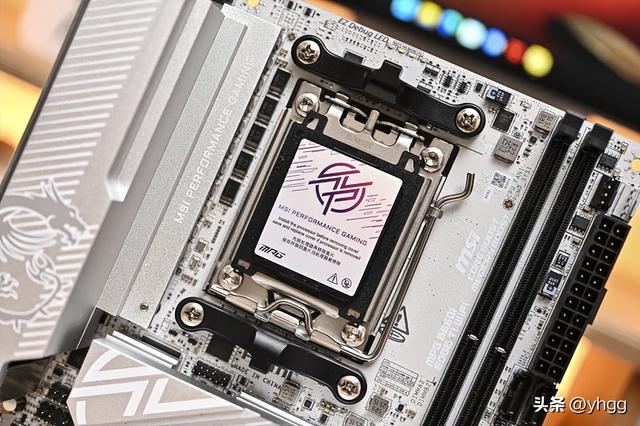

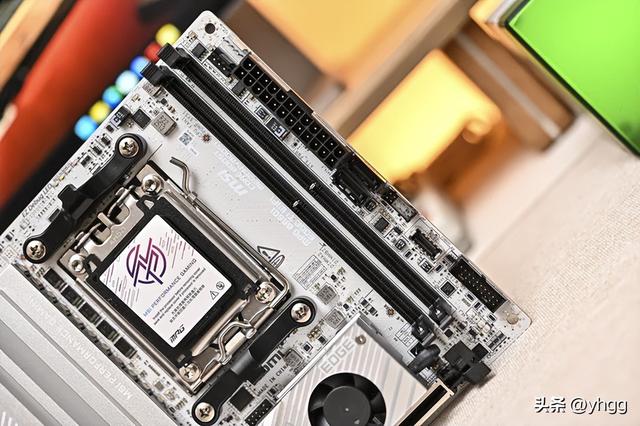

中央为 AMD Socket AM5 LGA1718 插座，支持 AMD Ryzen 9000 & 8000 & 7000 系列台式机处理器。CPU 顶盖也为黑色搭配品红配色，印有 MSI MPG Logo。主板搭载微星最新的 AI MSI Click BIOS X 设计多款一键超频功能，可快速智能评估处理器超频潜力与系统散热条件，提供超频设置建议，增强的计算能力，加速 AI 处理性能，充分挖掘性能上限。同时，通过多重过热和过流保护、电源相位的接地措施保护您的主板，电源相位的接地架构是微星独家设计。这项专利设计能够抑制电源相位所产生的电磁干扰（EMI），并有助于有效地将热能传导到具有接地特性的铜平面。

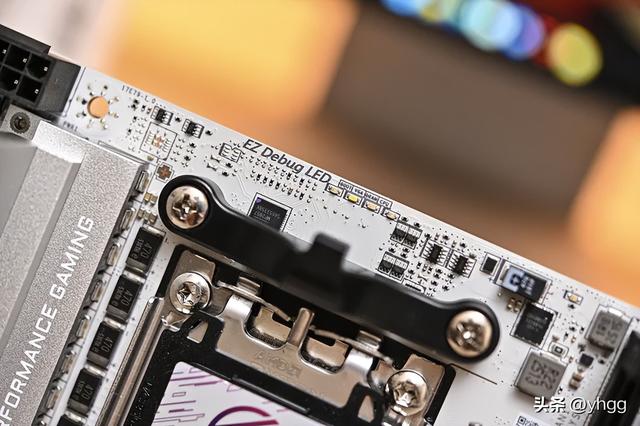

CPU 底座上方设置有 EZ Debug LED，水平一字排开，不同色颜色指示灯状态可以帮助玩家迅速找到故障硬件区域。

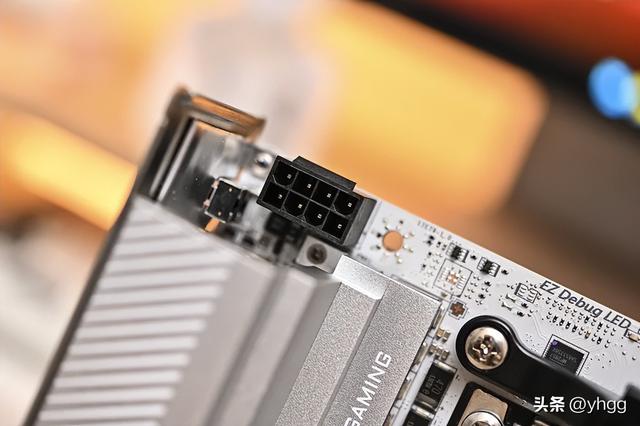

CPU 供电接口在主板左上方，为单 8Pin 接口，充足的电力为多核心处理器超频提供强大电流保障。MSI 主机板 4Pin、8Pin 和 24Pin 电源接头均采用实心针脚设计。实心针脚设计优点在于处理高电流负载时，能更安全且稳定地将 12V 电力传输至处理器。

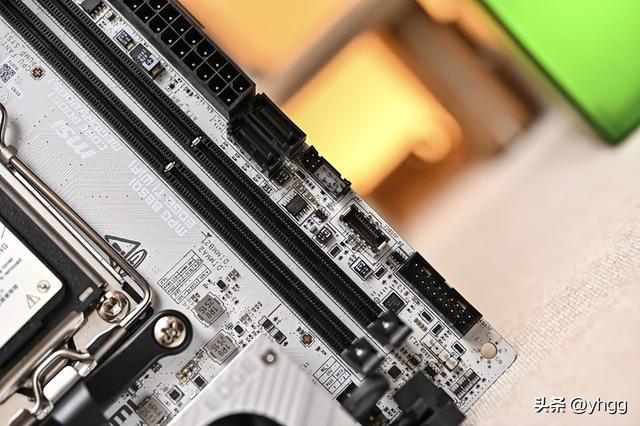

微星 MPG B850I EDGE TI WIFI 刀锋钛主板配备了 2 根 DDR5 内存插槽，采用先进的 SMT 焊接工艺（Surface Mount Technology），降低插槽焊点、电磁波和杂讯干扰的不良率，提供 DDR5 高时脉干净纯净的信号。最高可支持超频至 DDR5-8200MHz（OC+），容量最大可安装 128GB(2*64GB)，支持 XMP 3.0 超频档以及 AMD EXPO 超频档。搭配微星特有的“Memory Try It！“、“High-Efficiency“高效模式旨在透过增加记忆体频宽并降低延迟来优化记忆体性能。

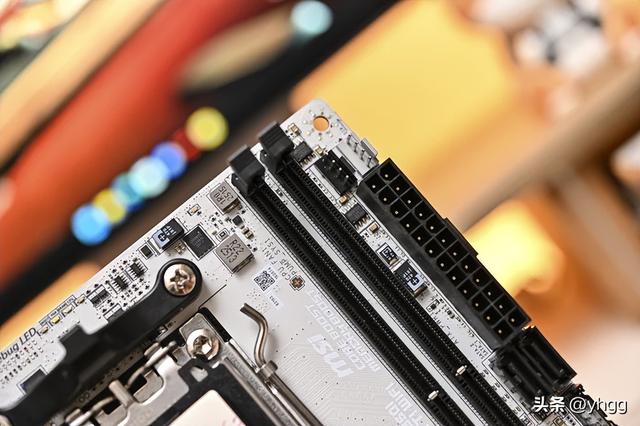

内存槽右侧是主板 24Pin 供电接口，供电接口上方 2 x Sys Fan 等丰富接口。最上方还有 CPU Fan、Pump-Sys Fan 接口各一。其中，灰色的接口为多功能风扇连接埠，拥有多用途，既可作为帮浦连接埠，也可作为风扇连接埠。该连接埠会自动侦测是否为帮浦或 PWM/DC 风扇，其独特的灰色设计，更容易识别。所有接口均配置在最佳的位置（包含专用的水泵供电接头），并可以连接 MSI 散热器和机箱，进行整合同步。

主板供电接口下方配备 2 个 SATA6 接口用于硬盘拓展，为芯片组原生。下方增设的 1 x EZ Conn 接头搭配转接线也扩充了风扇、数据和 ARGB 灯光接口。下方还有 1 x USB 10Gbps Type-C 前置接口。

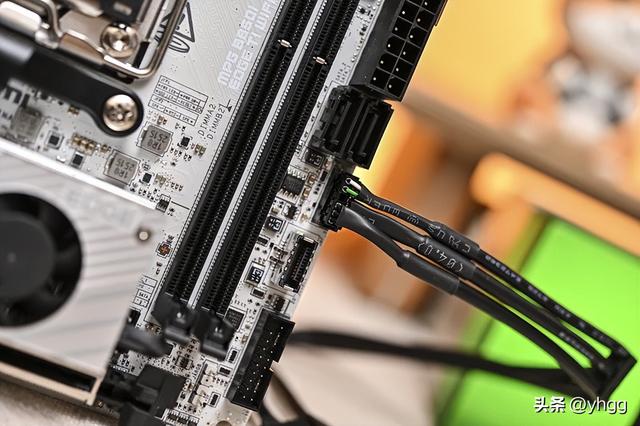

EZ Conn 接口配合配套的 PWM+5V ARGB+USB 2.0 三合一转接线可实现风扇、ARGB 灯光和 USB 2.0 数据接口的扩充，同时让接口在狭小的装机环境中安装更加容易。

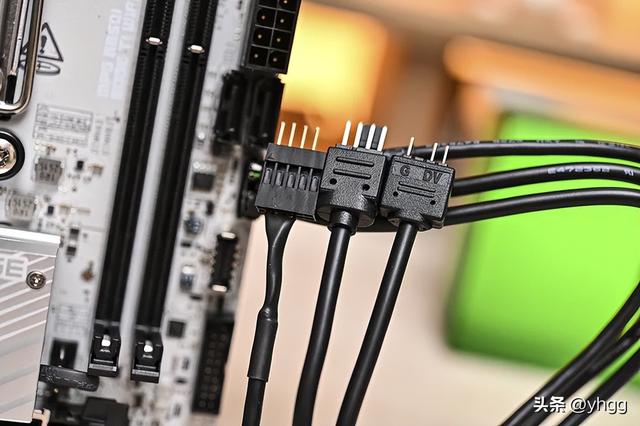

PWM+5V ARGB+USB 2.0 三合一转接线接头展示。

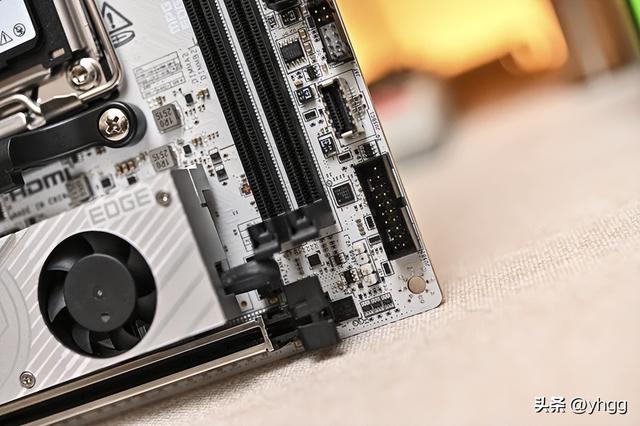

最下方还配备 2 x 前置 USB 5Gbps 接口以及 1 x ARGB 灯光接口、1 x 5V3Pin 风扇/水泵接口。

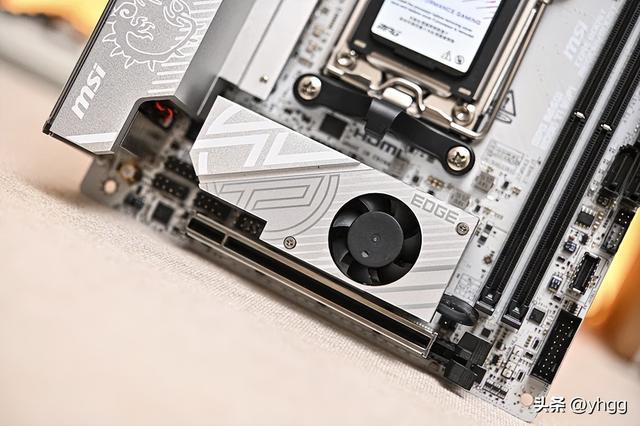

来看主板下方。下方的 M.2 插槽和 PCH 芯片组上方都配备了厚实的银色色铝合金散热装甲，散热片表面的斜切和条纹装饰，装甲表面印有微星 MPG Logo 以及 EDGE 标识，这款散热装甲配合左侧供电散热装甲在提供了散热保障的同时，还保持了主板外观风格的统一。主板配备 1 条 PCIe 插槽，为 LIGHTNING GEN 5 PCI-E 提供 x16 插槽，频宽可达到 128 GB/s，是上一代速度的两倍，PCI-E 插槽采用先进的 SMT 焊接工艺（Surface Mount Technology），降低杂讯干扰和电噪声、充分支援更高频宽和传输速度的 PCI-E 5.0 讯号。

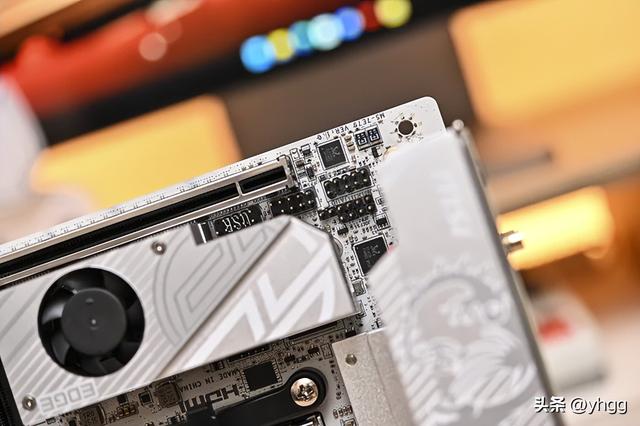

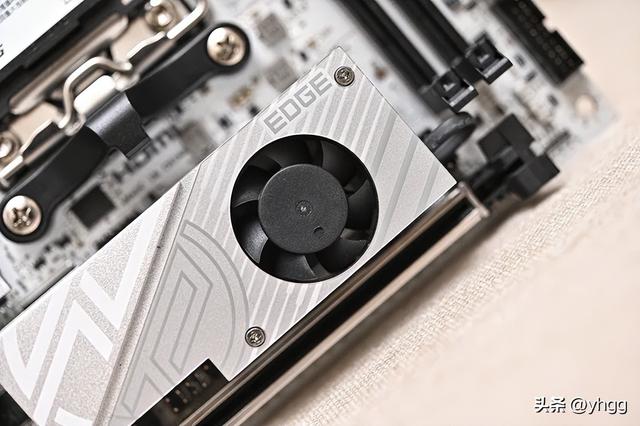

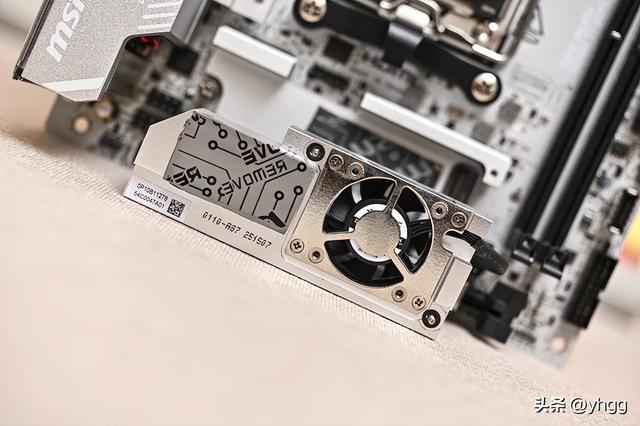

散热装甲上方的 M.2 散热风扇，直径 4cm。为发热量巨大的 PCIe 5.0 SSD 提供主动散热，可以让这个体积较小的散热器也能提供非常好的散热能力。

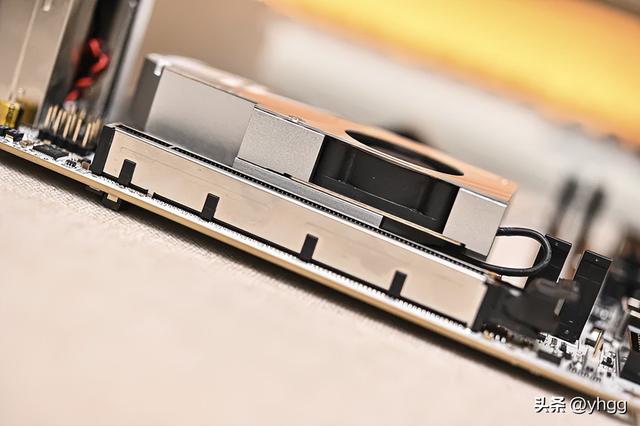

侧面厚度展示，PCIe 5.0 M.2 散热片几乎相当于常规厚度的 3 倍，用来提升散热效能。下方显卡 PCI-E 插槽还用了合金进行加固，提高了显卡插槽的强度。

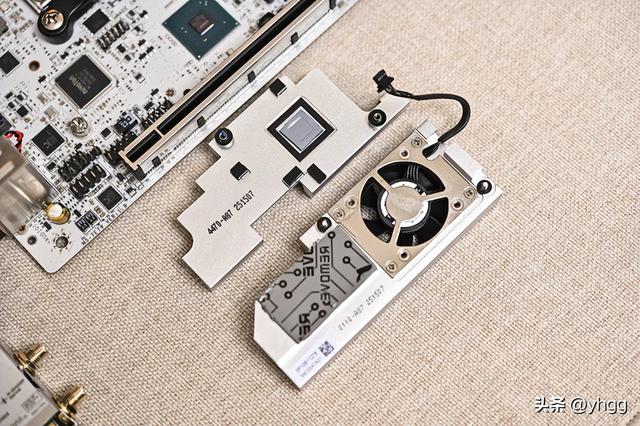

用螺丝刀松开两颗固定螺丝，移除散热装甲，装甲背面预贴了高品质 7W/mK MOSFET 散热垫，右侧则是 4cm 散热风扇不锈钢镂空散热底座，通过一根 3Pin 供电线缆与主板连接，采用快拆卡扣设计，方便拆除。

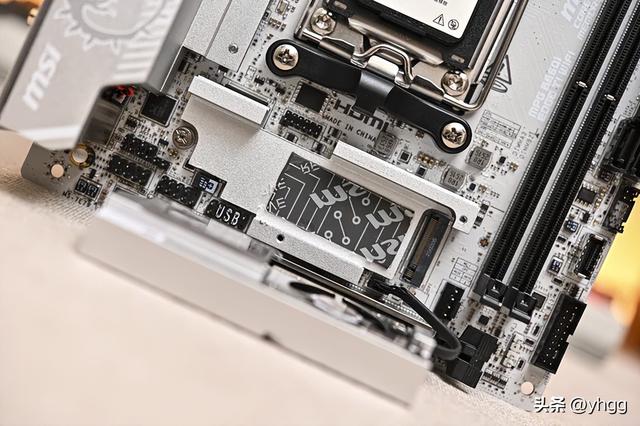

底部同样预贴高品质 7W/mK MOSFET 散热垫，配合 4cm 散热风扇可以迅速吹走热量，去除正面 M.2 SSD 散热片后，可以看到下方还有一块散热片，M.2 接口底部和南桥芯片组共用一个散热装甲，以兼顾 M.2 SSD 的背部散热和芯片组的散热。主板正面下放配备的 M.2_1 接口支持最大 PCIe 5.0 x4 , 支援 2280 长度，由 CPU 提供。

主板左下方还有若干接口。包括：前置音频、机箱前面板、TPM r和主板 USB 2.0 扩展针脚。主板左侧为板载音频区域，AUDIO 线路独立区域，采高清晰度 ALC4080 音频处理器，品质音效电容，耳机功率放大晶片，配备 DE-POP 保护机制，支持 Audio Boost 5，为你的耳朵带来录音室等级的音效品质，提供最沉浸的游戏体验。

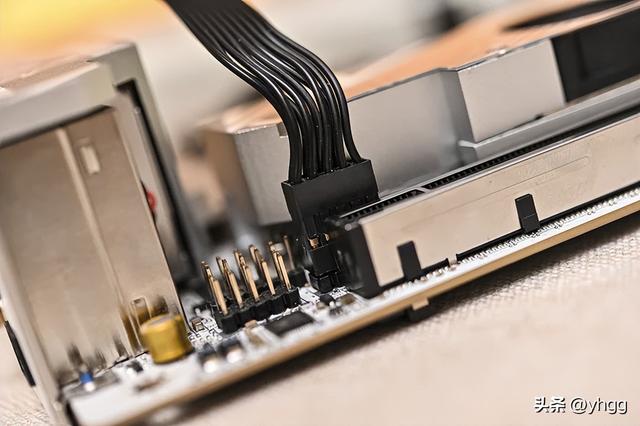

其中机箱前面板接口配有专用延长线。

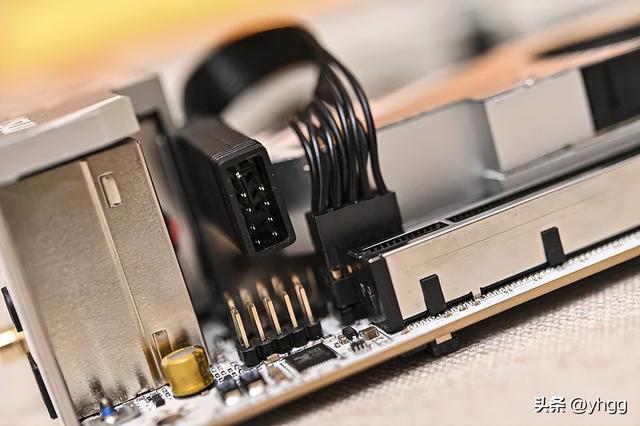

可以方便在 ITX 这种狭小机箱环境下接线，更人性化。

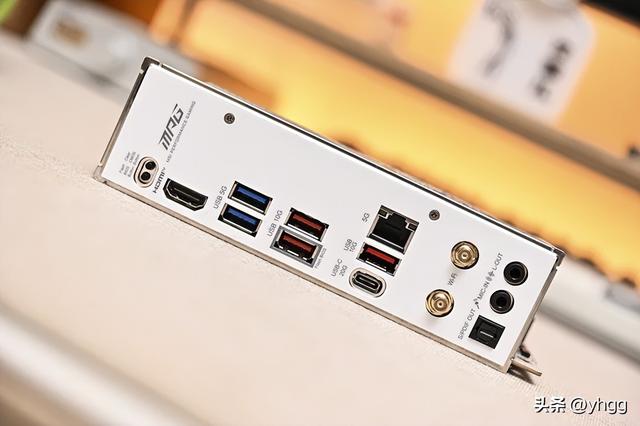

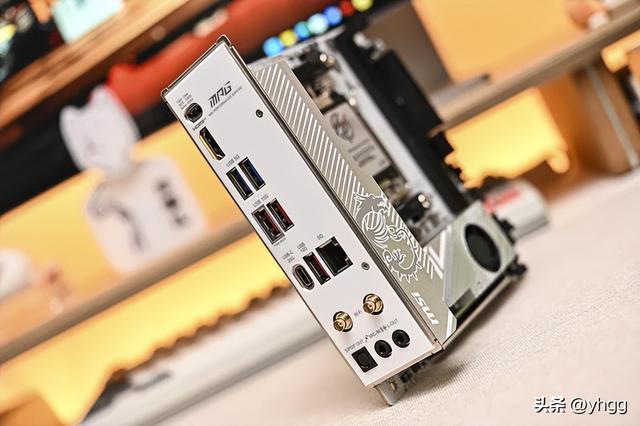

来看主板背部 I/O 接口方面。主板预装白色一体化 I/O 背板。加上额外一层海绵和防锈不锈钢 I/O 保护盖，减少静电和系统的电磁辐射噪音，与传统 I/O 保护盖相较， 更耐用。

接口非常丰富，从上到下分别为：1x BIOS FlashBack 按钮（配合灰框框住的USB接口就可以在关机但接通主板 24Pin 供电的情况下刷新主板 BIOS）、1x Clear CMOS 按钮、1 x HDMI 2.1、2 x USB TypeA 5Gbps、1 x USB TypeA 10Gbps（支持 BIOS FlashBack）、2 x USB TypeA 10Gbps、1 x USB TypeCc 20Gbps、1x Realtek 8126-CG 5G LAN 网卡、2 x Wi-Fi 7 无线快拆接线端子（支持蓝牙 5.4）、1x 光纤 S/PDIF 输出、2 x 3.5mm 音频插孔（由 Realtek ALC4080 芯片提供）。

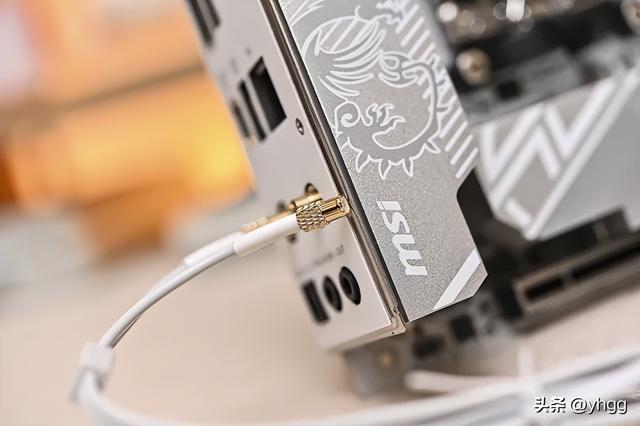

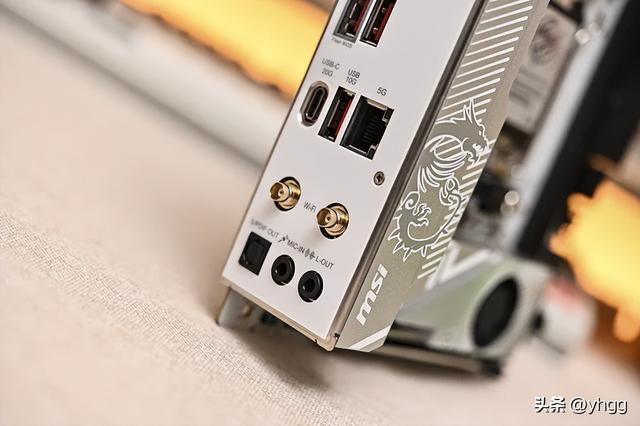

Wi-Fi 7 无线接线接口采用微星全新易拆式设计，接口均为镀金端子。

Wi-Fi 7 无线接线端子卡扣式设计，比以往的旋入锁紧式更小巧。

使用时只需直接插入即可锁定，拆除也相当方便。

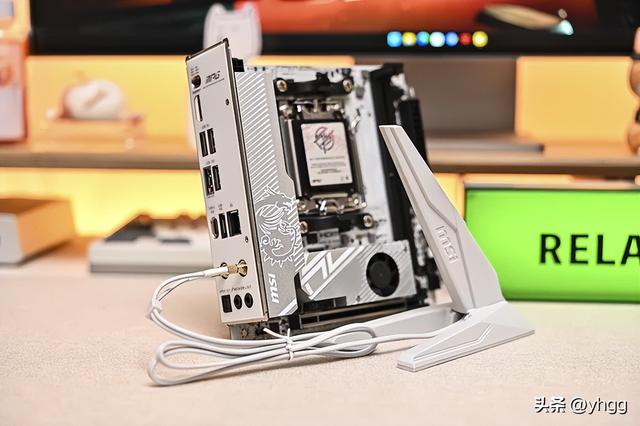

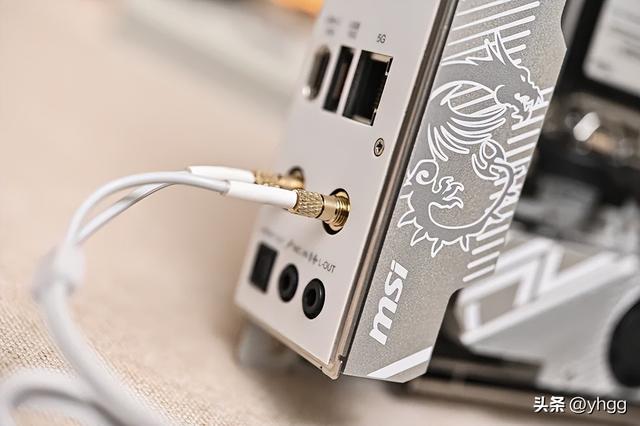

直插座式鲨鱼鳍 Wi-Fi 7 天线连接主板状态展示。微星 MPG B850I EDGE TI WIFI 刀锋钛主板采用 Wi-Fi 7 最新的无线网络方案，全新的 320MHz 频宽将最大带宽提升至 5.8Gbps，是 WiFi6/6E 的 2.4 倍。

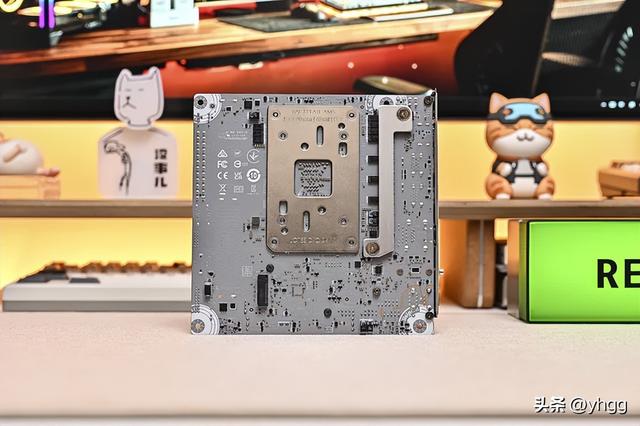

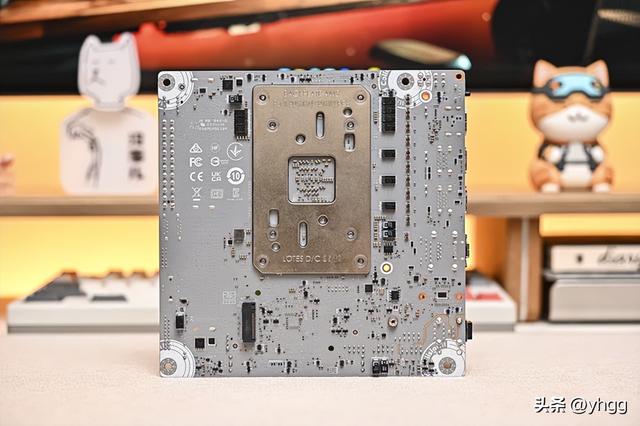

来看主板背面，浅灰色的 PCB，做工精良，焊点饱满。全金属 AM5 底座背板周围布满元器件。

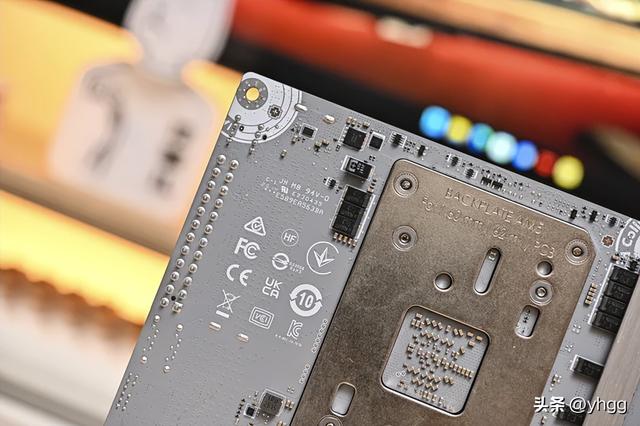

CPU 底座左侧印有各类认证标识。

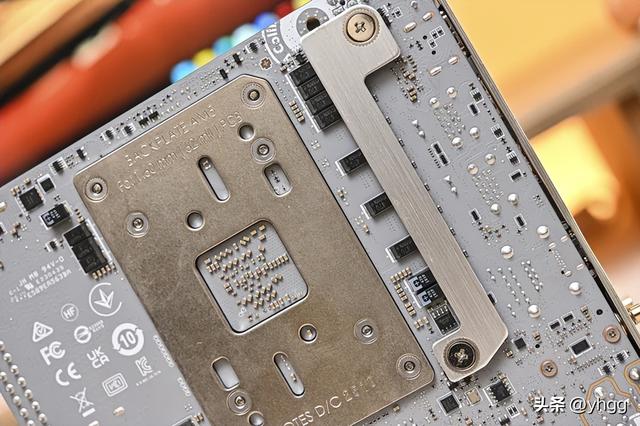

底座右侧供电电感背部配备了散热装甲辅助散热。

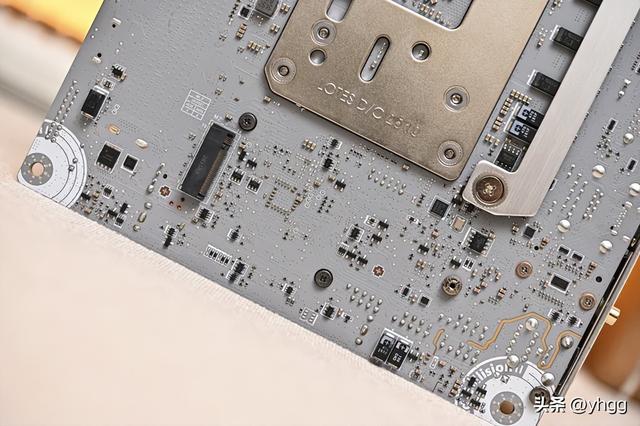

主板背面最下方为 M.2_2 接口，最大支持 PCIe 4.0 x4 , 支持 2280 长度，同样为 CPU 提供。背部的 M.2 接口由于空间限制没有配备散热装甲，建议装机时根据主板螺柱空间安装薄形散热片+导热贴辅助散热。

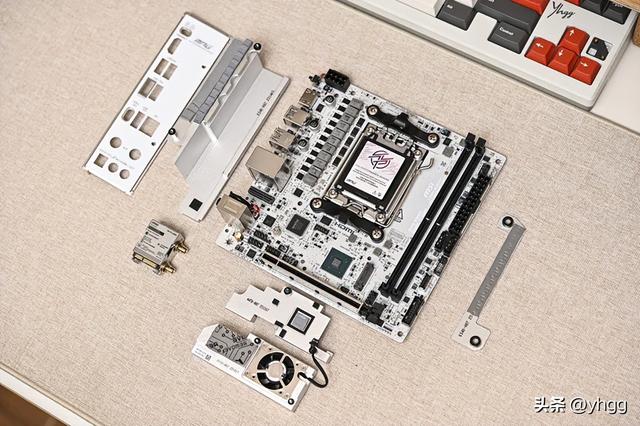

下面对主板进行拆解。

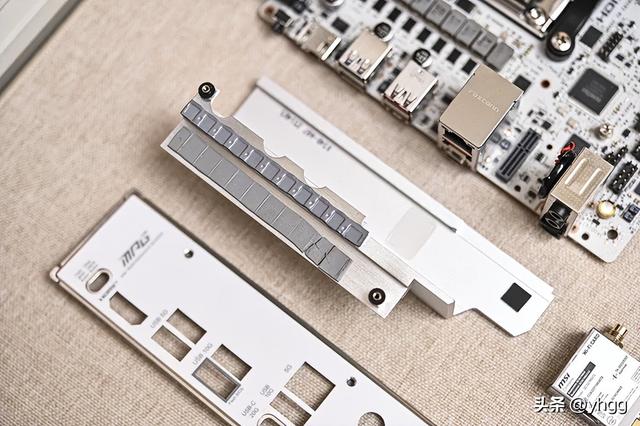

厚实的 CPU 供电散热装甲反面，通过导热垫接触 MOSFET 和电感,接触面压力良好。

背面的供电散热模块，同样配有导热贴辅助散热。

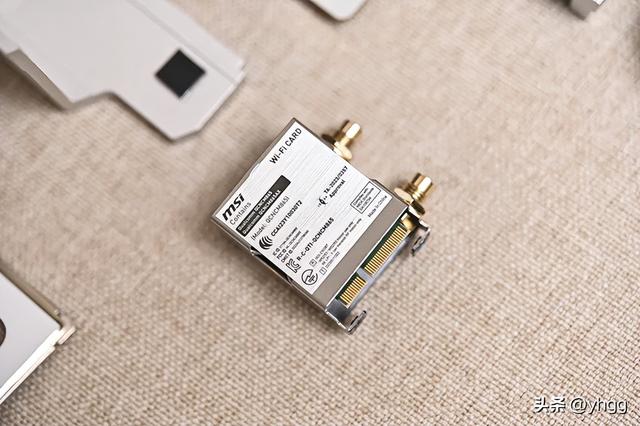

Wi-Fi 7 无线网卡为高通 QCNCM865，支持最新的 Wi-Fi 7 和蓝牙 5.4 协议。

厚实的 M.2 散热装甲内侧铺有散热垫，配合 4cm 散热风扇可以迅速吹走热量，去除正面 M.2 SSD 散热片后，可以看到下方还有一块散热片，以兼顾 M.2 SSD 的背部散热和芯片组的散热。芯片组散热模块背面，也设有散热垫，以贴合芯片组散热。

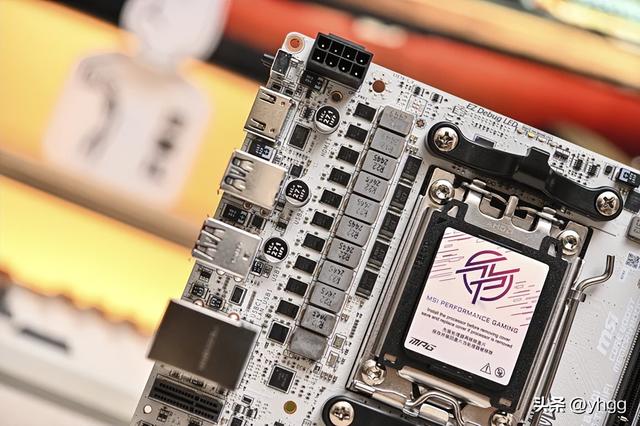

拆除散热装甲的主板 PCB 正面展示，可以看到供电电感均集中在散热装甲覆盖的左侧区域。

采用 8+2+1 相供电设计，包含 8 相 CPU 核心供电，2 相 SoC 供电，1 相辅助供电。CPU 和 SoC 供电 MOS 为 MPS M87692 SPS DrMOS，单颗最高输出电流 90A，辅助供电配的MOS则是AOSMD的AOZ5516QI，最高输出 55A，核心供电主控为 MPS MP2857。

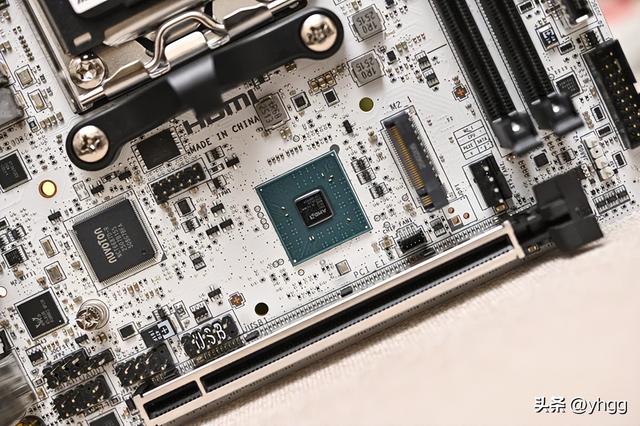

下方的 AMD B850 芯片组，左侧还有 Nuvoton NCT6687D-R 芯片，提供运行状态监控等功能。左上角为 Realtek RTL8126 5Gbps LAN 有线网卡芯片，左下角为 Realtek ALC4080 Codec 单芯片音频方案。

主板背部一览。全金属 AM5 底座背板右侧还配有辅助供电电感。

二、测试环节。

测试平台介绍：

CPU：AMD Ryzen 9 9900X

主板：微星 MPG B850I EDGE TI WIFI

显卡：影驰 Galax Geforce RTX 4070 Ti SUPER 经典金属大师 OC

内存：阿斯加特 Asgard 博拉琪 II 代 DDR5 RGB 6400 32GB（16Gx2）极夜黑

SSD：WD_BLACK SN8100 2TB

软件：Aida64 V7.35.7000

TxBENCH 0.9.8 Beta

AD SSD Benchmark 2.0.7316.34247

CrystalDiskMark 8.0.6 x64

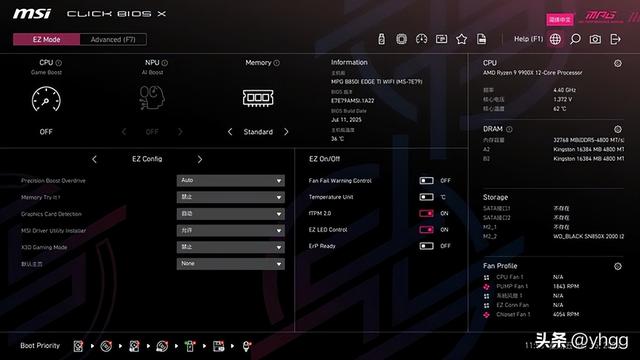

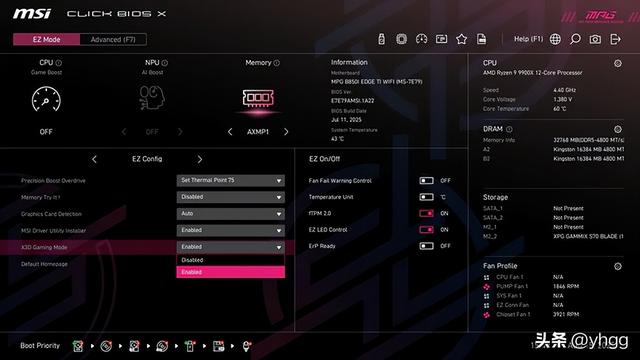

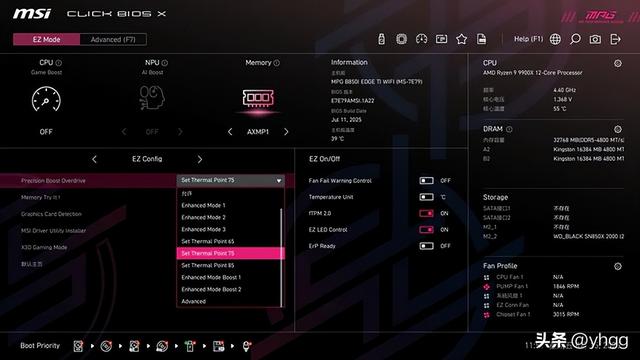

首先来看 BIOS 情况。微星全新设计的 CLICK BIOS X 提供美观更友善使用体验，让玩家可以更快速存取和调整系统配置。BIOS 默认为 EZ Mode，可进行一些快速调整，可以进行 CPU 智能超频、XMP/EXPO 内存一键超频以及 PBO、Memory try it！等功能快捷操作。

EZ 模式界面左下角是 AMD 锐龙处理器 PBO 模式开关，无需进入超频高级模式寻找，更便捷。

内存Memory Try It！超频模式选择，X3D 模式开关等关键性能设置。

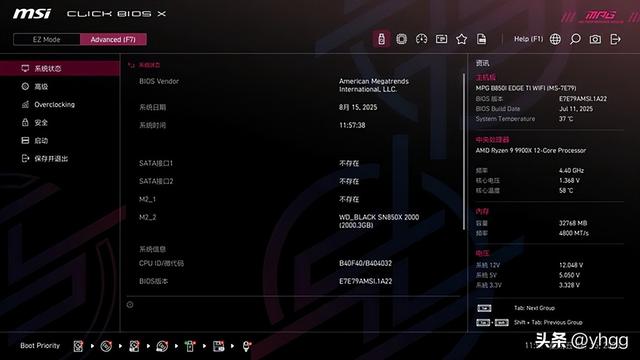

按 F7 切换为高级模式。首先是系统状态选项。直观展示主板、处理器、内存、SSD 运行和占用情况。BIOS 的顶栏是不会随模式而变动的，有 M-FLASH BIOS 更新、常用功能收藏夹、BIOS 变更选项记录、PBO 超频开关等功能按键，BIOS 语言切换、搜索、截图以及退出功能都在顶栏上。

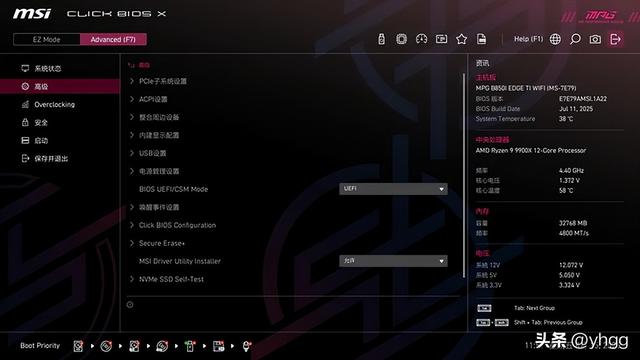

高级选项相关设置。可以对 PCIe、音频、USB 等功能进行细化调整。

Overlocking 选项。可以调整相关 CPU、内存等核心设备的电压以及频率、可选普通和专业模式。

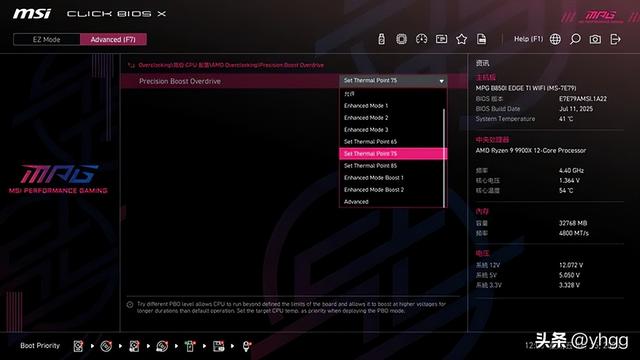

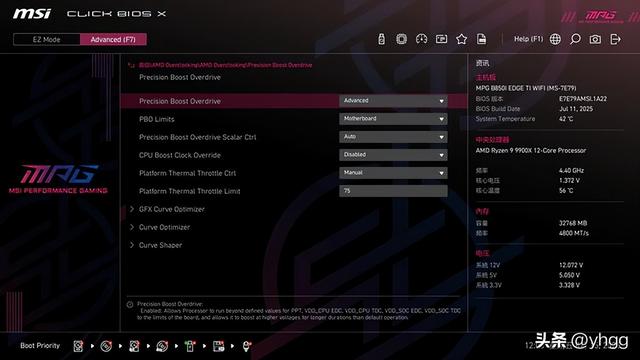

Precision Boost Overdrive 选项。可方便进行 cTDP、AMD ECO、PBO2 等常用功能进行调整设置。

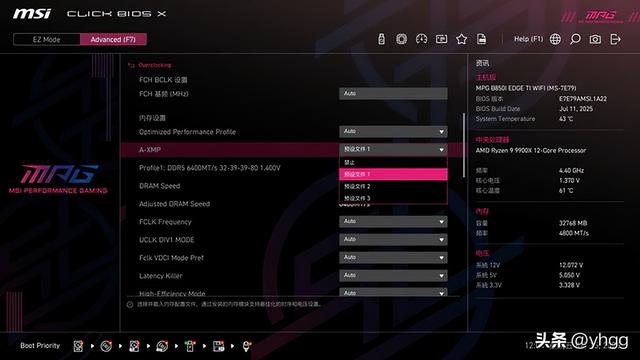

支持 AMD EXPO、Intel XMP 3.0 内存一键超频。Optimized Platform Profile 功能则是单独放在了超频菜单当中，打开之后可以识别到经过验证后的内存超频推荐方案，一般与 EXPO 的预设方案不同，为用户提供更快更有效地完成内存超频选择。

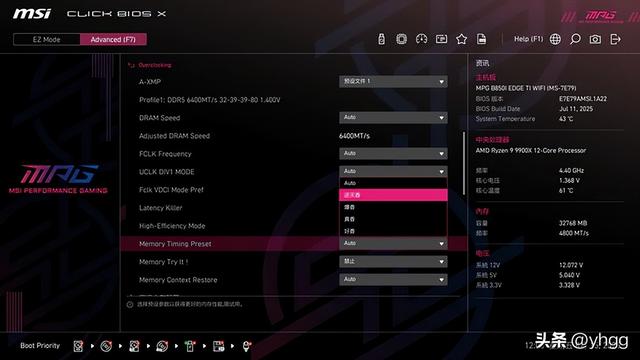

微星 BIOS 里面非常好用的 Latency Killer 和 High-Efficiency Mode，前者是低延迟模式，后者是高带宽模式。开启高带宽模式后，还会多出 Memory Timing Preset 选项丰富的内存时序相关调节支持。Memory Timing Preset 内存高性能模式，对 SK 海力士 A-die 颗粒的专属优化，通过优化小参让内存达到更高的传输速度以及更低的延迟。开启后根据模式优化内存小参，增强内存性能，属于终极压榨内存性能释放，可根据自身内存体质有选择开启，多模式可选。

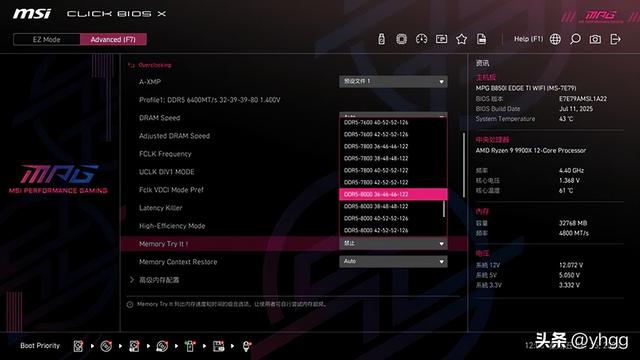

除此以外，内存频率多项可调，亦可结合 Memory Try It 功能一键超频。

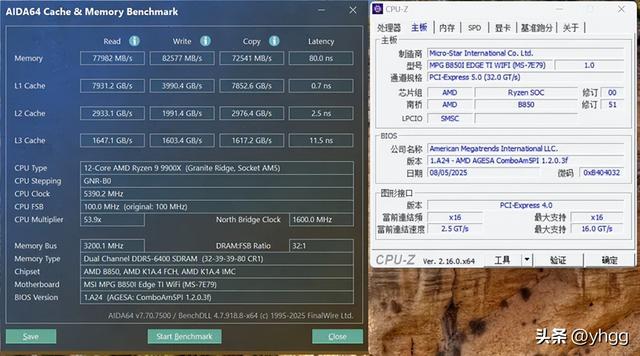

这里进行了简单的对比测试。首先是仅手动开启 EXPO 下的 AIDA 64 读写测试结果，可以看到整体读取为 77982 MB/s，写入为 82577 MB/s，延迟为 80ns。

然后开启：Memory Try It!、Latency Killer、High-Efficiency Mode 等微星主板特有的内存优化选项后重新进行读写测试。可以看到，整体成绩都有不小的提升，读取提升为 88238 MB/s，写入提升为 94933 MB/s，而延迟降低到了 69.9ns。

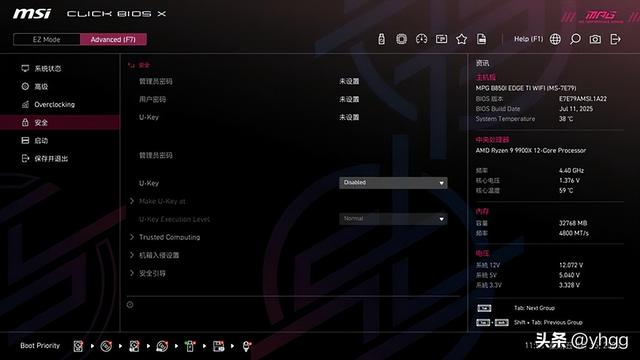

安全选项相关设置。

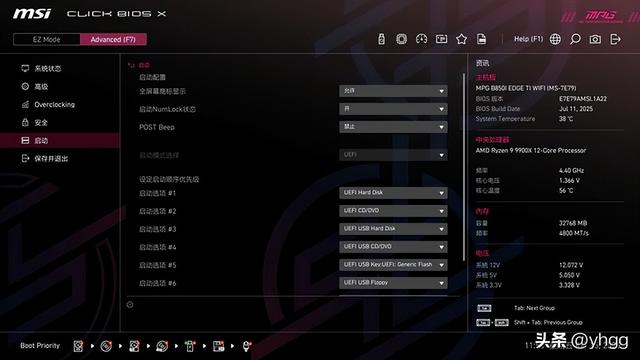

启动选项相关设置。

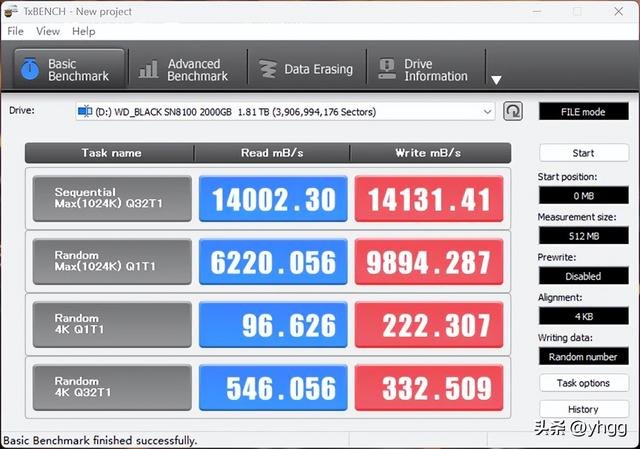

下面进行 PCIe 5.0 M.2 SSD 接口性能测试，这里使用了 WD_BLACK SN8100 2TB 配合进行测试，官方数据为顺序读取速度高达 14,900MB/s，顺序写入速度高达 14,000MB/s，并在随机性能上达到 2,300,000 IOPS（2TB-4TB 型号）。同时搭载最新 TLC 3D CBA NAND 技术，兼具速度和可靠性，无论是游戏还是工作，都有助于确保稳定出色的性能体验。TxBENCH 读写基准测试。WD_BLACK SN8100 NVMe SSD 2TB 顺序读取高达 14002.30 MB/s，顺序写入高达 14131.41 MB/s，基本跑满了PCIe 5.0 4x的带宽；随机读取达 6220.056 MB/s，写入达 9894.287 MB/s。4K 随机读取达 96.626 MB/s，4K 随机写入达 222.307 MB/s。

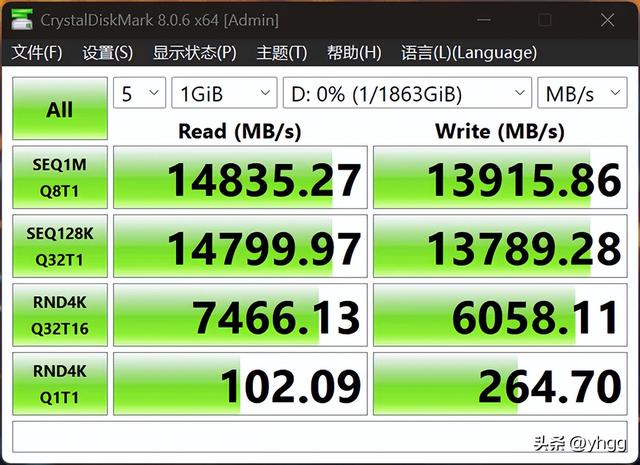

CrystalDiskMark 读写基准测试（1GB）。WD_BLACK SN8100 NVMe SSD 2TB CDM8 SEQ 1MiB Q8T1 读取达 14835.27 MB/s，写入达 13915.86 MB/s；CDM8 SEQ 128KiB Q32T1 读取达 14799.97 MB/s，写入达 13789.28 MB/s。4K Q1T1 随机读取达 102.09 MB/s，随机写入达 264.70 MB/s。

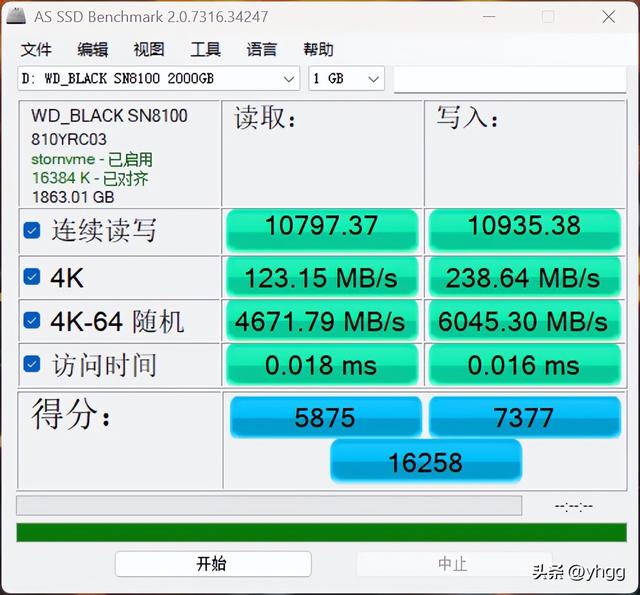

使用 AD SSD Benchmark 进行读写测试（1GB），4K 对齐状态，连续读取速度为 10797.37 MB/s，连续写入速度为 10935.38 MB/s；4K 读取速度为 123.15 MB/s，4K 写入速度为 238.64 MB/s；4K-64Thrd 读取速度为 4671.79 MB/s，4K-64Thrd 写入速度为 6045.30 MB/s。通过测试，可以看到微星 MPG B850I EDGE TI WIFI 刀锋钛主板的表现完全满足 PCIe 5.0 M.2 SSD 的使用需求。

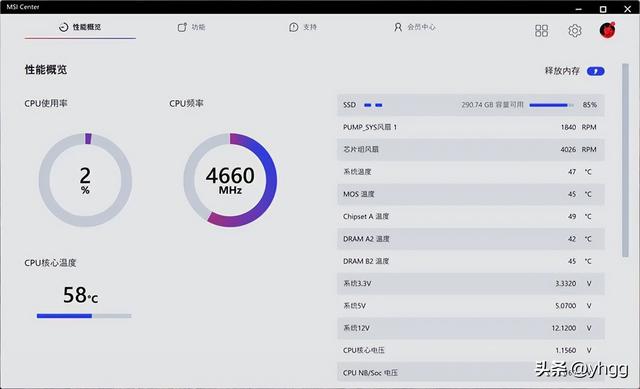

微星主板的特色 MSI CENTER 多功能软件。首先是性能概览，可以直观的展示各硬件性能指标。

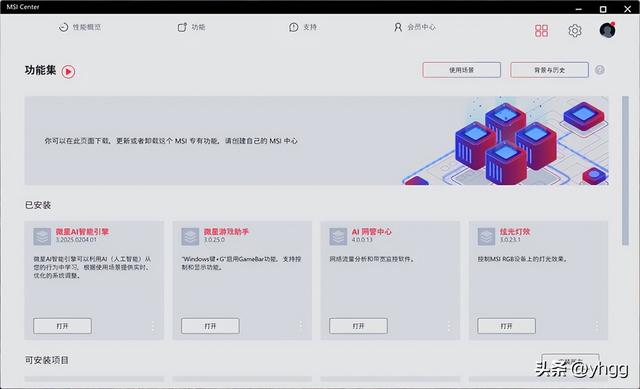

功能选项页面涵盖众多实用功能。

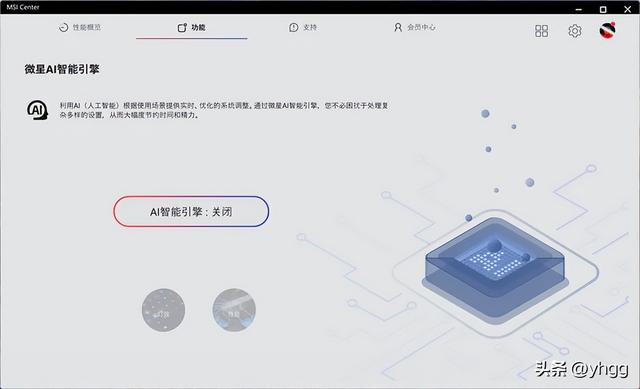

微星 AI 智能引擎。利用 AI 根据使用场景提供实时、优化的系统调整。通过 AI 智能引擎，让玩家不必困扰与复杂的设置，大幅节约时间和精力。

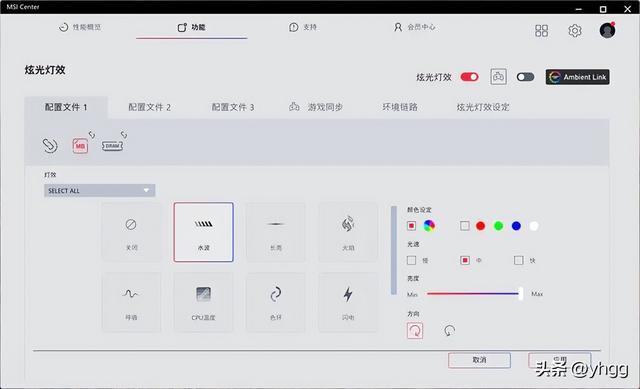

炫光灯效。控制 MSI RGB 设备上的灯光效果，支持多种特效可选。

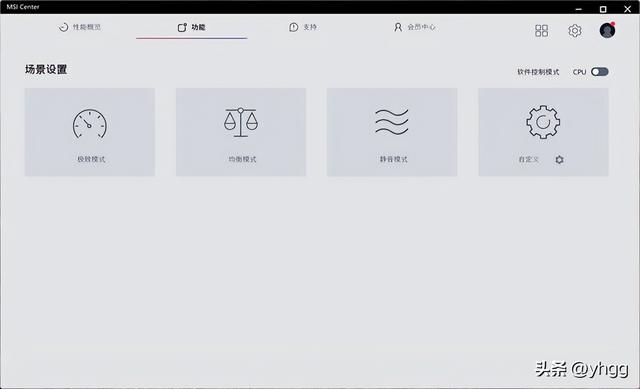

场景模式。可以针对不同场景调整系统性能和风扇转速。MSI Frozr AI 散热系统针对 CPU 与 GPU 温度进行调校。 AI 系统会侦测 CPU 和 GPU 的温度，自动调整系统风扇的转速，确保最佳效能。

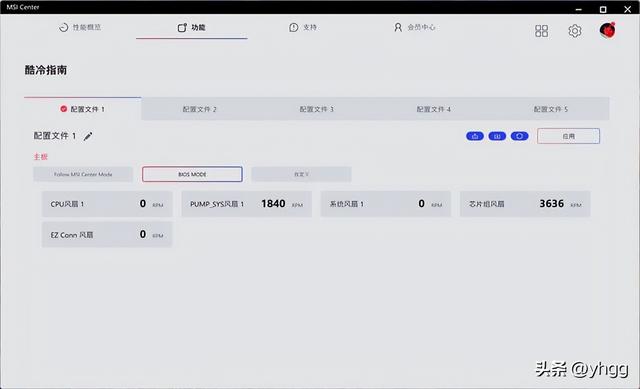

酷冷指南。可根据需求进行风扇、水泵的微调，降温轻松一键调整。

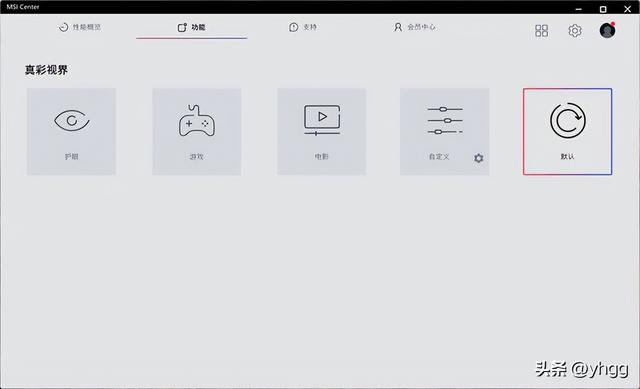

真彩视界。一键轻松切换显示模式，适配不同的使用场景。

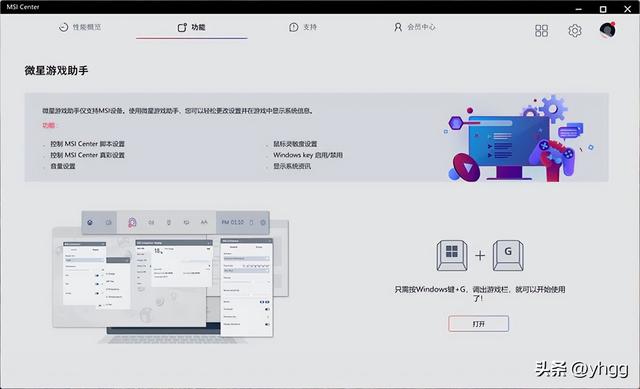

微星游戏助手。可轻松更改设置并在游戏中显示系统信息。

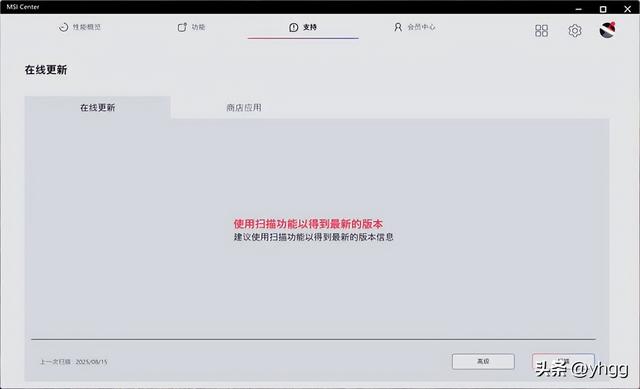

在线更新可以一站式实时更新主板驱动和配套软件，无需官网下载。

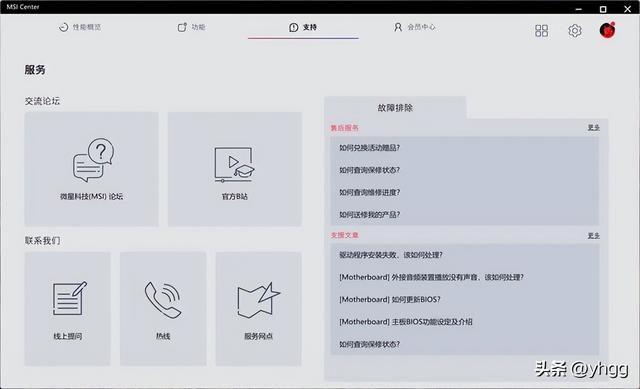

支持页面可以通过访问微星论坛、官网网站、网店热线、微信公众号供查询等进行问题在线提问和售后联络，右侧还有常见故常排除指南，让玩家售后无忧。

总结

微星 MPG B850I EDGE TI WIFI 刀锋钛主板是为 ITX 游戏玩家设计，外形美观，用料考究，做工扎实。搭载 8+2+1 数位供电和扩展型散热片，采用 10 层服务器等级 PCB，2oz 厚度铜，PCB 设计针对更高频宽与更快传输速度进行优化，让电路讯号传输更可靠稳定，充分释放 AMD Ryzen 9000 系列处理器最佳效能且保持低温稳定运行。搭载 Wi-Fi 7 解决方案、5G LAN、USB 40Gbps、PCIe 5.0 解决方案、PCIE 拓源架构设计，独家 EZ DIY 功能，人性化的三合一 EZ Conn 接口以及全新设计的 CLICK BIOS X 提供美观更友善使用体验，让玩家可以更快速存取和调整系统配置，是搭载 AMD Ryzen 9000 系列处理器 ITX 装机的不二之选。

以上，仅代表个人观点，如有疑问欢迎留言交流，谢谢观看！
