冷拔校直四辊压轧机变频调速方案

抖音热门 2025年08月17日 22:16 1 admin

1.系统简介

该系统采用EM760系列变频器闭环控制方式，一台变频器作主机，另外三台作从机，一共带动轧机的四个圆形机械轮同步转动，原材料的圆钢经过四轮同步轧制，轧制为截面为正方形的方钢。主机通过外部电位器模拟量给定速度，为了达到四个轮同步的要求，从机的速度由主机通过RS485通讯给定，485通讯将主机的输出频率传送给从机作给定频率。由于机械方面不可避免的误差会导致钢材成型后会出现稍许弯曲，为了解决这个问题，从机的输出频率引入辅助频率进行微调，微调幅度为0~1.5HZ，所以从机的输出频率=主频率源A+辅助频率源B或从机的输出频率=主频率源A-辅助频率源B。主机和从机的启停由外部端子进行控制。


冷拔校直四辊压轧机变频调速方案


2.典型接线图

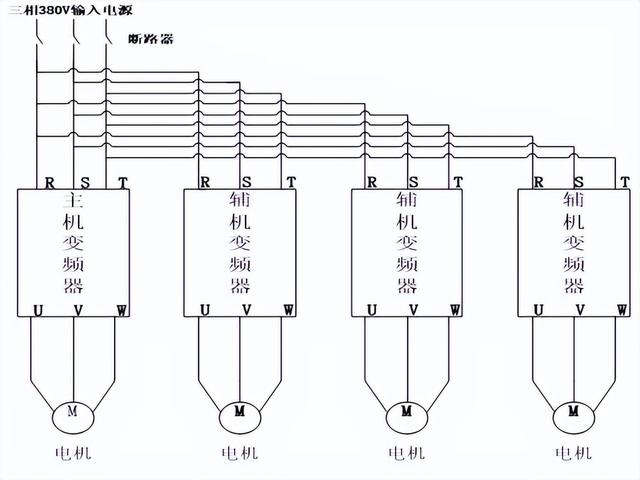

变频器主功率回路接线图：

冷拔校直四辊压轧机变频调速方案


变频器控制板端子接线图：

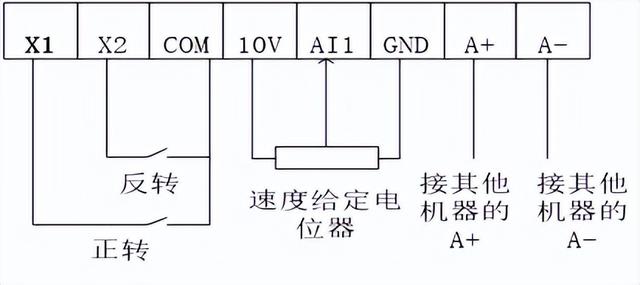

（1）主机变频器控制板端子接线示意图：


冷拔校直四辊压轧机变频调速方案

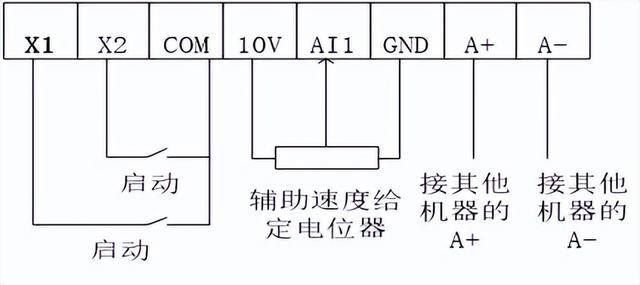

（2）辅机变频器控制板端子接线示意图：


冷拔校直四辊压轧机变频调速方案


备注：若辅机不需要进行速度微调，则不用接辅助速度给定电位器。



3.变频器参数设置

▶ 主机变频器的参数设置：

主机变频器的给定频率由电位器通过模拟量端口AI1给定，启停由外部端子进行控制，具体参数如下：

F00.01=2；控制方式设置为闭环控制方式

F00.02=1；启停方式设置为外部端子控制

F00.03=1；选择端子控制方式为1

F00.04=1；选择给定频率模拟量通道为AI1

F00.23=4；将载波频率设置为4，降低电机噪声

F01.01=22；设置电机功率

F01.02=380；设置电机额定电压

F01.03=42.8；设置电机额定电流

F10.05=1；选择通讯功能有效

F10.06=1；将该变频器设置为主机

F10.07=0；设置要传送的数据为变频器输出频率


▶ 辅机变频器的设置

辅机的输出频率=主频率源A±辅助频率源B，主频率源A的值由485通讯给定，辅助频率源B的值由AI1模拟量通道给定，具体参数如下：

F00.01=2；选择闭环控制方式

F00.02=1；选择外部端子方式来控制变频器的启停

F00.04=7；选择主频率源A频率由通讯给定

F00.05=1；选择辅助频率源B的频率由AI1模拟量通道给定

F00.06=2；选择变频器的给定频率为主辅运算结果

F00.08的值由现场情况进行设定，如果你想让辅机输出频率微调减小，则设置为1。如果你想让辅机输出频率微调增大，则设置为0。

F00.23=4；将载波频率设置为4，降低电机噪声

F01.01=22；设置电机功率

F01.02=380；设置电机额定电压

F01.03=42.8；设置电机额定电流

F02.01=1；设置X2端子为运行功能

F02.33=0.5；设置模拟量输入的偏置为0.5V

F02.36=3；设置模拟量输入的大量程为1.5HZ。

F10.05=1；选择通讯功能有效

F10.06=0；将该变频器设置为从机


4.产品应用优势

▶ EM760系列变频器FVC控制模式下稳速精度高达±0.02%，保证四个机械轮转速基本一致。

▶ EM760系列变频器支持变频器内部组网，从机完全跟随主机输出频率运行，该方案相对于模拟量给定，完全避免了模拟量误差导致的速度偏差。

▶ 标准机支持LCD键盘，方便操作和调试，参考键盘的文字描述即可明白各功能参数的含义。
