湿式报警阀作为湿式自动喷水灭火系统的"心脏"部件，其性能优劣直接关系到整个系统的可靠性和灭火效率。在消防工程实践中，报警阀上下腔压力差的合理控制是确保系统正常工作的关键技术参数。

根据《自动喷水灭火系统设计规范》（GB50084-2017）的要求，湿式报警阀必须维持在特定的压力差范围内，才能既保证平时严密不渗漏，又确保火灾时能及时可靠地开启。本文将从湿式报警阀的结构原理、压力差规范要求、调试维护方法以及典型案例等方面，全面阐述压力差控制的技术要点，为消防工程技术人员提供专业参考。

湿式报警阀的上下腔压力差要求是保障其正常响应状态和火灾时可靠动作的关键参数，具体规范及技术要点如下：

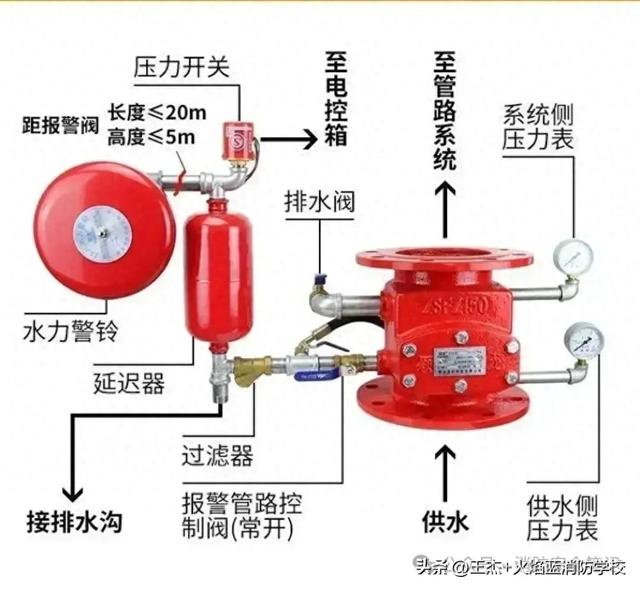

01湿式报警阀的结构组成

1. 报警阀本体：通常为单向阀结构，由阀体、阀瓣、密封件等组成，阀瓣将系统分为供水侧（与水源连接）和系统侧（与喷淋管网连接）。

阀瓣上下腔通过压力平衡孔连通，保持正常状态下两侧水压平衡。

2. 延迟器：位于报警管路中，用于缓冲短暂的水压波动（如管网压力波动或小流量泄漏），防止误报警。

3. 水力警铃：通过水流冲击叶轮旋转发出声响警报，直接由水力驱动，无需电源。

4. 压力开关：安装于报警管路上，当水流通过时触发电信号，连锁启动消防水泵。

5. 试验阀/排水阀：用于手动测试报警阀组功能，模拟喷头动作时的水流状态。

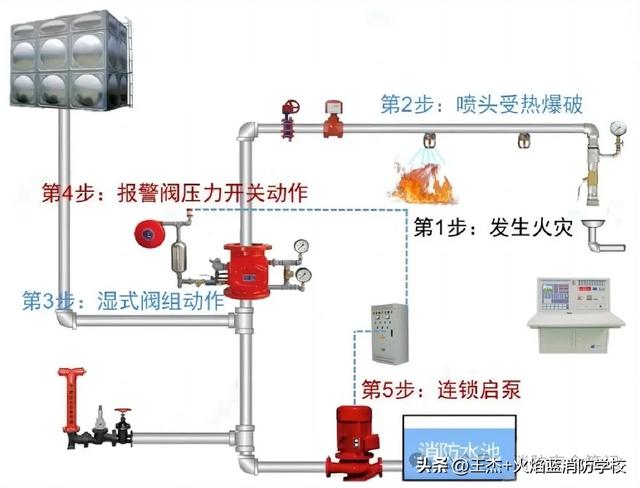

02湿式报警阀组的工作原理

1. 正常状态（无火灾）

压力平衡：供水侧（水源）与系统侧（喷淋管网）均充满有压水，阀瓣上下腔通过平衡孔压力相等，阀瓣在自重和弹簧力作用下关闭，阻止水源向管网持续供水。

管网保压：系统侧水压由稳压泵或高位水箱维持，确保管网处于待命状态。

2. 火灾状态（喷头动作）

喷头破裂：火灾导致环境温度升高，闭式喷头的玻璃球受热破裂，喷头开启喷水。

系统侧压力下降：喷水导致系统侧管网压力降低，而供水侧压力保持稳定（水源压力未变），阀瓣上下腔压力失衡。

阀瓣开启：供水侧水压推动阀瓣向上开启，水源水流经报警阀进入管网，通过喷头喷水灭火。

03压力差核心规范要求

1、伺应状态（正常待机）

维护检测标准：依据《自动喷水灭火系统施工及验收规范》（GB50261-2017）第9.0.6条，上下腔压力表读数差应 ＜0.01MPa（维护时检测值）。

实际运行状态：非火灾时，系统侧压力通常略高（约0.01MPa以内），但并非绝对值要求，而是避免压差过大导致误动作或故障。

压力差方向：系统侧（上腔）压力需略高于供水侧（下腔）压力，使阀瓣在自重和压差作用下保持关闭。

压差范围＜0.01MPa

2、阀瓣开启压差（火灾工况）

动作阈值：当下游泄水或喷头喷水导致系统侧压力下降，压差≥0.14MPa时，阀瓣自动开启触发报警。

极限压力比：按《湿式报警阀》（GB5135.2-2003），阀瓣开启时进出口压力比≤1.16（如供水侧1.0MPa时，系统侧压降需≥0.14MPa）。

04影响湿式报警阀压力差的关键因素分析

1、供水系统特性对压力差的影响

（1）供水压力波动：市政管网压力波动可达0.1-0.2MPa，这种波动会直接传递至报警阀下腔。某商业综合体实测数据显示，在用水高峰时段，报警阀压差波动可达0.03MPa。

解决方案：设置稳压泵配合气压罐，将供水压力波动控制在±0.02MPa以内。稳压泵宜采用变频控制，响应时间不超过10秒。

（2）水泵启停特性：消防泵启动时的水锤效应可能产生瞬时压力峰值。测试表明，直接启动的水泵可能产生0.3-0.5MPa的压力冲击。

解决方案：采用软启动或变频控制的水泵，延长启动时间至10-30秒；在泵出口设置缓闭止回阀。

2、报警阀本体的机械影响因素

（1）阀瓣密封性能：橡胶密封圈的老化硬度变化会显著影响密封性能。实验数据显示，硬度增加15ShoreA，所需密封压差增加约0.01MPa。

维护建议：每3年更换密封件，储存备件应避光防油，温度保持在-10℃至40℃。

（2）运动部件阻力：阀轴锈蚀或异物卡阻会增加开启阻力。某案例显示，轻微锈蚀可使开启压差增加0.02MPa。

维护要点：每年拆检清洗，使用食品级润滑脂，用量不超过5g。

3、环境条件的特殊影响

（1）温度变化：水温每变化10℃，水的密度和粘度变化会导致系统压力约0.002MPa的变化。北方地区季节性温差可达40℃，对应压力变化约0.008MPa。

应对措施：在温度敏感区域，设置压力自动补偿装置或采用恒温阀间。

（2）水锤效应：快速关闭阀门产生的水锤压力可能达到工作压力的3-4倍。某测试案例中，DN150管路快速关闭产生1.2MPa冲击波。

防护方案：采用电动慢关阀（关闭时间≥20秒），设置水锤消除器。

05压力差异常的影响与处理

异常类型	风险后果	处理措施
压差＞0.01MPa（维护时）	阀瓣密封不严、误报警或延迟动作；可能因补偿器堵塞、压力表故障或管网渗漏导致。	检查补偿管路、校准压力表、修复泄漏点。
系统侧压力＜供水侧	阀瓣无法闭合，持续漏水（如延时器排水口异常流水）。	检修阀瓣密封件或更换橡胶垫片。
压差＞0.14MPa未动作	火灾时无法启动喷淋系统，丧失灭火能力。	清理阀瓣锈蚀、检查补偿器功能。

案例1：压差过小导致的慢性渗漏

某办公楼湿式系统频繁误报警，检查发现报警阀压差仅0.005MPa。原因分析：

1、稳压泵设定压力偏低

2、阀瓣弹簧老化，预紧力下降

3、密封面有轻微磨损

处理措施：

1、调整稳压泵出口压力至设计值

2、更换阀瓣组件

3、重新调试压差至0.03MPa

效果验证：处理后系统稳定运行18个月无异常。

案例2：压差过大导致响应延迟

某商场火灾时，喷头开放后水流延迟45秒到达。调查发现：

1、报警阀初始压差达0.08MPa

2、供水压力波动剧烈

3、阀瓣导向杆有锈蚀

改进方案：

1、增设稳压气压罐

2、更换报警阀全套运动部件

3、调整压差至0.025MPa

后续测试显示，喷放响应时间缩短至12秒。

06压力差方向争议解析

为何系统侧压力需更高？

阀瓣上承压面积大于下承压面积，即使两侧压强相近（如均1.0MPa），因面积差产生的总压力仍使阀瓣闭合。若供水侧压力过高，可能顶开阀瓣导致误喷。

规范中的“＜0.01MPa”解读该值针对维护检测时的压力表读数偏差（考虑机械表误差），非强制要求运行压差。若压差显著偏离此值，需排查故障而非强制调整。

07维护检测要求

1、周期与内容

每月检查：主阀锈蚀状况、连接处渗漏、压力表读数差（＜0.01MPa）、延时器排水畅通性。

季度测试：通过末端试水装置放水，验证报警阀90秒内动作（带延迟器5-90）。

2、操作规范

压力表校准：确保两表读数准确，偏差过大会掩盖真实压差。

补偿器维护：清理平衡小孔（φ≤3mm）防止堵塞，避免水压波动误触发。

总结：压力差管理要点

伺应状态：系统侧微压优势（＜0.01MPa）保密封，压差过大需检修。

动作阈值：压差≥0.14MPa时阀瓣必开启，否则系统失效。

维护核心：以功能测试（90秒启泵）为终极标准，压差作辅助诊断指标。
