深度解析高压开关柜：原理、类型与电力守护使命

在电力系统的复杂网络里，高压开关柜是保障电能可靠传输、守护用电安全的核心设备，如同精密运转的“电力中枢”，在配电站、变电站等场景中发挥着不可替代的作用。下面将结合其基本知识与常见类型，深入解析这一关键设备，探寻它在电力守护中的使命担当。

一、基础原理与核心功能——电力秩序的构建者

高压开关柜主要应用于交流50Hz、额定电压10 - 35kV的电力系统，承担着电能的接受、分配重任，同时具备电路故障检测与快速切断故障电路的功能，是电力系统稳定运行的基础保障。其内部组件协同运作，构建起严密的电力安全防护体系：

- 断路器：作为核心“执行单元”，精准控制电路的通断，当检测到电路故障时，能迅速切断电流，避免故障扩大，如同电力系统的“紧急制动阀” 。

- 隔离开关：负责隔离电源，在设备检修时，将带电部分与检修部分有效分隔，为检修人员创造安全的作业环境，是保障检修安全的“隔离屏障” 。

- 电流、电压互感器：承担电量测量与保护信号采集工作。电流互感器将大电流按比例变换为小电流，便于测量与保护；电压互感器则对高电压进行变换，为计量、保护装置提供合适电压信号，二者如同电力系统的“感知神经”，让系统精准掌握电力运行状态。

以常见的中置式开关柜为例，断路器手车可灵活抽出、插入，方便检修与更换。搭配完善的“五防”闭锁（防止误分合断路器、防止带负荷分合隔离开关、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔），从操作逻辑上严格规避误操作风险，全方位守护电力传输安全，构建稳定的电力运行秩序。

二、常见类型及技术特点——多样场景的适配者

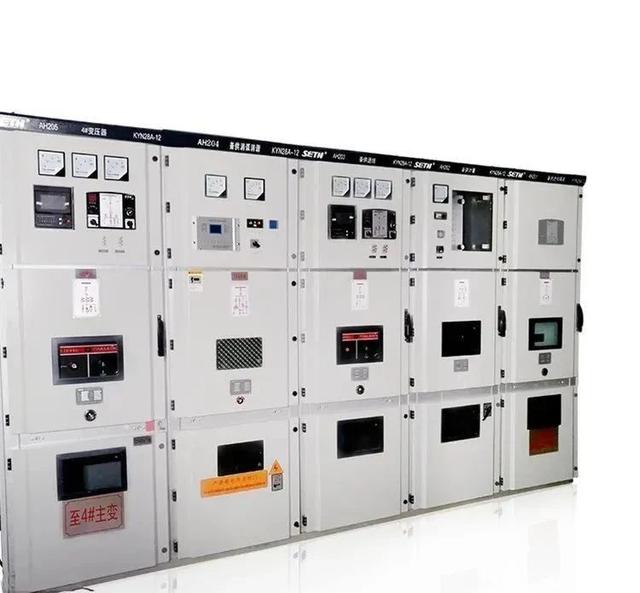

（一）KYN28型开关柜：

作为全国联合设计的经典产品，KYN28采用钢板弯制焊接组合结构，形成全封闭的柜体空间，内部清晰分隔为仪表室、手车室、母线室、电缆室。手车室可容纳断路器手车、隔离手车、电压互感器手车等多种手车，手车的灵活推拉极大便利了设备检修与故障更换。

其“五防”闭锁功能完善，通过机械联锁与电气联锁的结合，严格限制操作顺序。比如，只有当断路器手车处于试验位置或工作位置且断路器分闸时，才能操作隔离开关；接地开关合闸后，断路器手车无法推进至工作位置。这种设计让KYN28在各类发电厂、变电所以及工矿企业广泛应用，适配多样电力场景，无论是作为进线柜接收电能，还是作为出线柜分配电能，或是作为计量柜、PT柜（电压互感器柜）承担特定功能，都能稳定可靠运行，成为电力系统中可靠的“多面手” 。

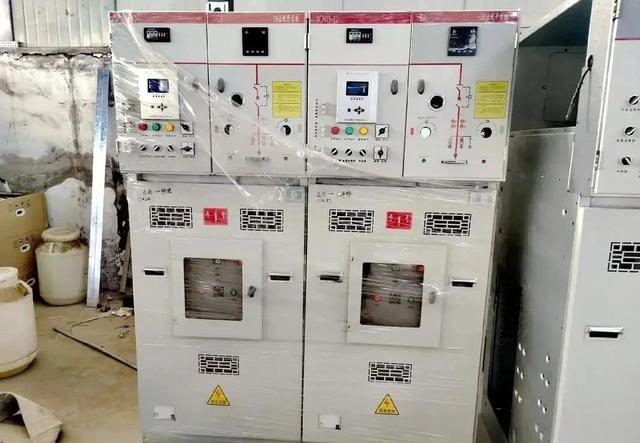

（二）XGN2 - 10型开关柜：

XGN2 - 10为固定式开关柜，采用金属封闭箱式结构，由操动机构、断路器、母线、绝缘子等部分组成。断路器安装于柜体上部，母线呈“品”字形排列，在压缩柜体体积的同时，保障电能高效传输。

柜体内部布局紧凑，操动机构与断路器联动精准，电缆室、母线室等空间利用合理。适用于10kV电压等级的配电系统，凭借稳定的电能分配与故障防护性能，为电力网络“保驾护航” 。在一些对空间要求较高、供电可靠性要求相对稳定的小型工厂、小区配电站等场景，XGN2 - 10以简洁实用的设计，长期坚守岗位，保障电力稳定供应。

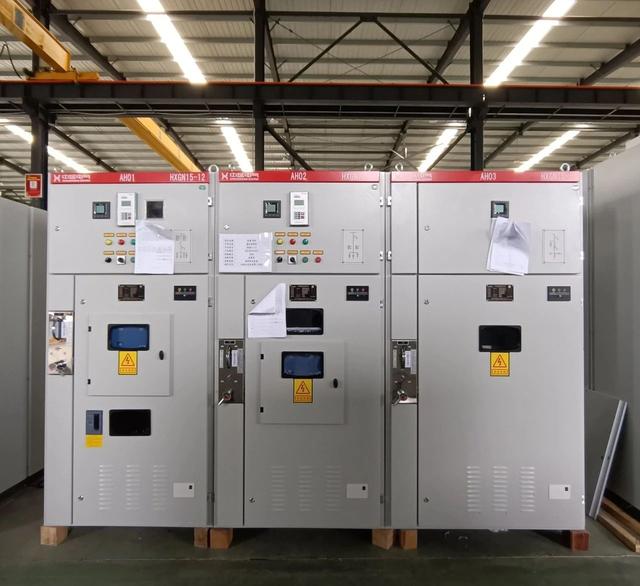

（三）环网柜（以HXGN12为例）：

环网柜专为环网供电与终端供电场景设计，HXGN12型具备高防护等级柜体，“五防”系统成熟可靠。它支持灵活组合，可根据环网供电的多线路连接需求，或终端供电的简洁配置，调整内部模块。

在城市配电网中，环网柜能实现多回路的灵活切换与故障隔离。当某段线路出现故障时，通过环网柜的切换操作，可迅速将故障线路隔离，由其他回路继续供电，保障区域供电连续性，如同电力系统的“灵活调度员” 。在小型电站、工业园区终端供电场景里，其紧凑结构与可靠性能，满足终端电能分配需求，成为电力分配的“灵活卫士” ，以高效灵活的姿态，适配复杂多变的城市电力供应网络。

三、实际应用与安全价值——电力安全的守护者

（一）实际应用场景：覆盖广泛的“电力基石”

高压开关柜广泛部署于城市配电网、工业企业变电站、发电厂等场景。在城市电网中，环网柜构建的环网供电模式，让多电源实现互备。比如在城市住宅小区、商业街区，通过环网柜连接不同电源点，即便某段线路因故障停电，也能快速切换至备用回路，保障居民生活用电、商业经营用电稳定，减少停电带来的影响。

在工业场景里，KYN28、XGN2 - 10等开关柜，为工厂生产线、大型设备提供可靠电能分配与故障防护。大型工厂的生产车间，各类设备对电能供应稳定性要求极高，高压开关柜精准分配电能，当某台设备电路出现故障时，迅速切断故障回路，避免故障蔓延至整个车间，保障工厂生产不停歇，是工业生产稳定运行的“电力基石” 。

（二）安全价值体现：筑牢防线的“安全卫士”

高压开关柜的“五防”功能从操作层面筑牢安全堤坝，减少人为失误导致的电力事故。在实际运维中，严格的闭锁机制，让操作人员必须按照规范流程操作，避免了误分合断路器引发的停电事故，防止带负荷分合隔离开关产生的电弧危害，杜绝带电挂接地线、带接地线合闸等严重违规操作，以及误入带电间隔造成的人身伤害。

同时，其故障检测与切断功能，能在电路出现过载、短路等故障时，快速响应，切断故障电路，保护电力设备不受损坏，保障电力系统整体的安全稳定运行。可以说，高压开关柜是电力系统安全、高效运转的守护者，以专业设计与可靠性能，为电力网络编织起严密的安全防护网。

从基础原理的精密协同，到多样类型的技术适配，再到实际场景的稳定应用，高压开关柜以专业设计与可靠性能，成为电力世界里守护安全、分配能量的核心力量。它持续为城市发展、工业生产输送稳定电能，在电力保障的篇章中，书写着关键而不可替代的价值，肩负着守护电力系统安全运行的重要使命，推动着电力行业不断迈向更可靠、更高效的未来。
