前言

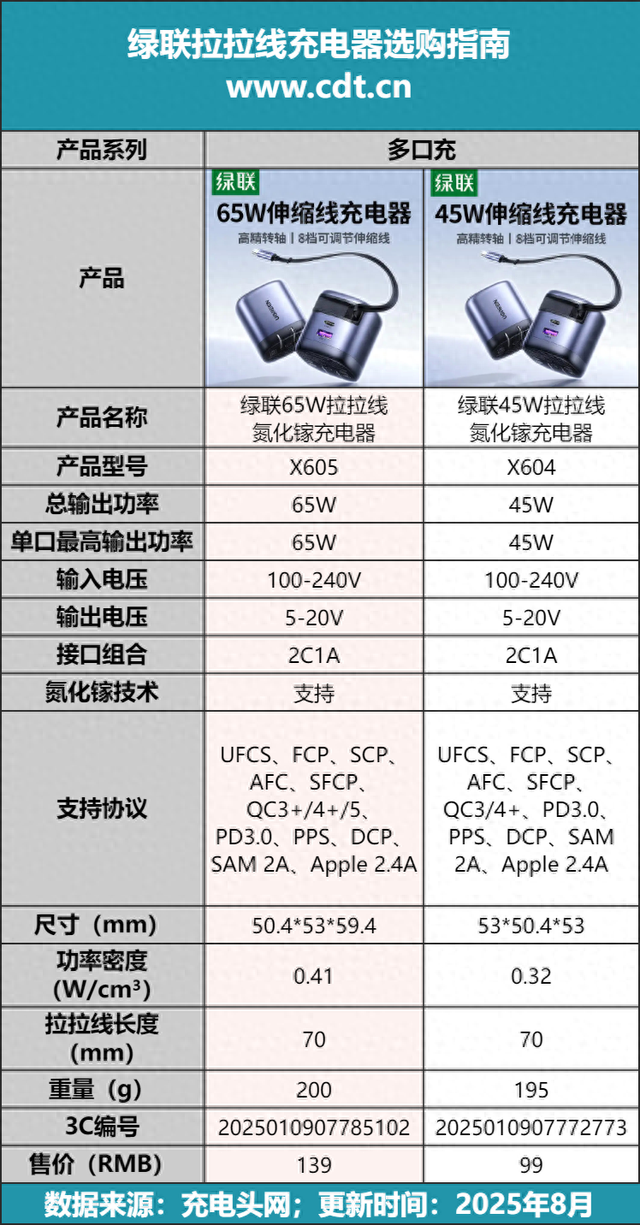

绿联近期推出了45W和65W两款拉拉线快充新品，产品设计上均配备了一条70cm长USB-C拉拉线，一拉即充，再拉自动收回，使用方便又保证了桌面整洁性。

通过拆解了解到，绿联两款拉拉线快充新品的全套电源方案（合封氮化镓芯片+同步整流控制器+协议芯片）均来自第三代半导体电源芯片原厂智融科技。得益于使用了合封氮化镓芯片，参考设计的电路十分简洁，降低设计和加工成本，提升充电器的性价比。

拉拉线采用GlideTurbo高精专利转轴，支持25000+次抽拉超耐用。此外还具备8档长度，使用灵活。产品还都基于先进的氮化镓电源方案进行设计，机身整体小巧，搭配可折叠插脚，出行携带补电更方便自在。

本期介绍的绿联65W拉拉线氮化镓充电器同样额外配置1A1C快充接口，USB-C接口和拉拉线支持65W和60W PD快充，USB-A接口支持22.5W快充，此外兼容UFCS融合快充，支持手机/平板/笔记本/耳机等多设备同时快充，适配性更好。下面我们一起来看看充电器的具体设计。

绿联65W拉拉线氮化镓充电器开箱

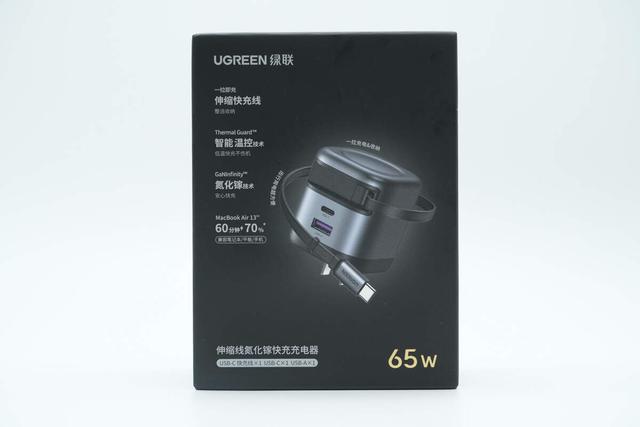

包装盒正面印有UGREEN绿联品牌，产品名称、外观以及卖点。

包装盒背面印有产品参数、注意事项以及品牌商信息等。

包装盒上参数特写，下面到产品实物展示环节再介绍。

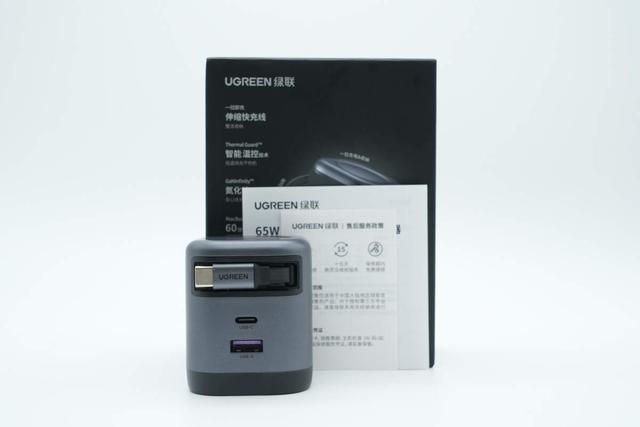

包装内含充电器、使用说明书以及保修卡。

绿联65W拉拉线氮化镓充电器延续系列相同外观样式设计，机身顶部设计内凹圆区域，边角过度圆润。

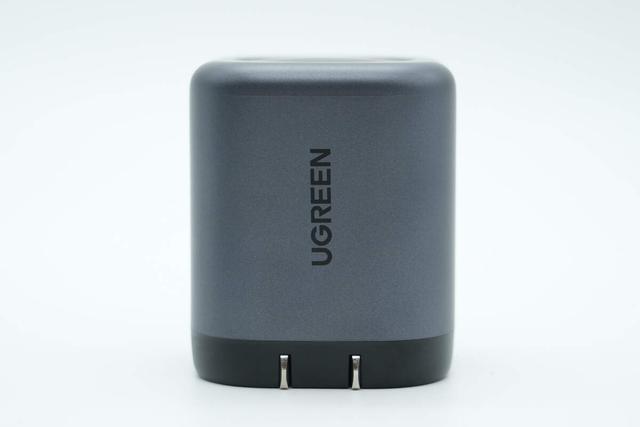

腰身一面印有UGREEN品牌。

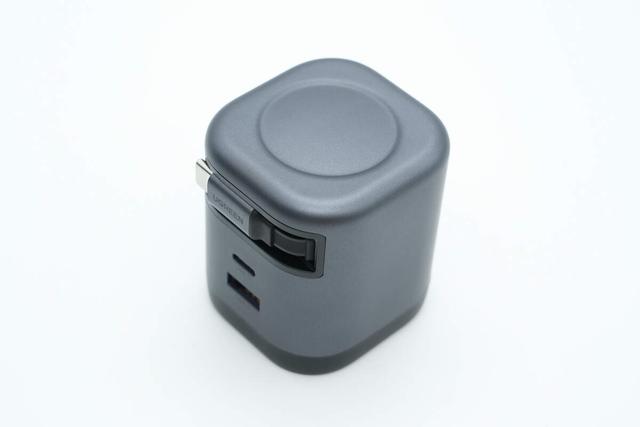

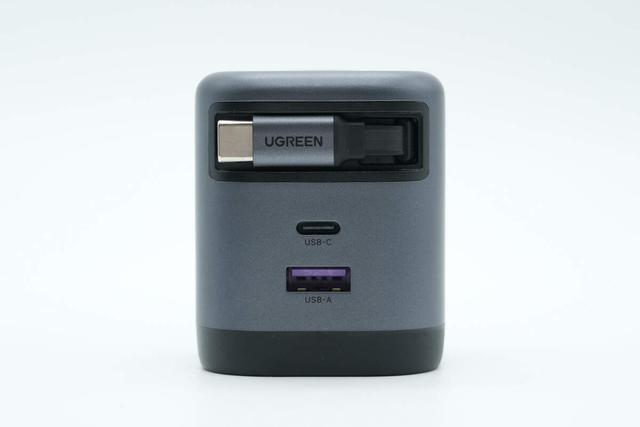

另一面配置USB-C拉拉线以及1A1C接口。

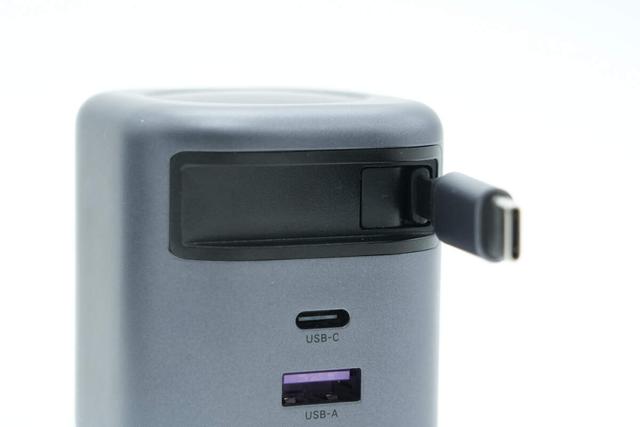

机身上设计有拉拉线端子收纳槽，内部设有小磁铁用于吸附线缆端子固定。

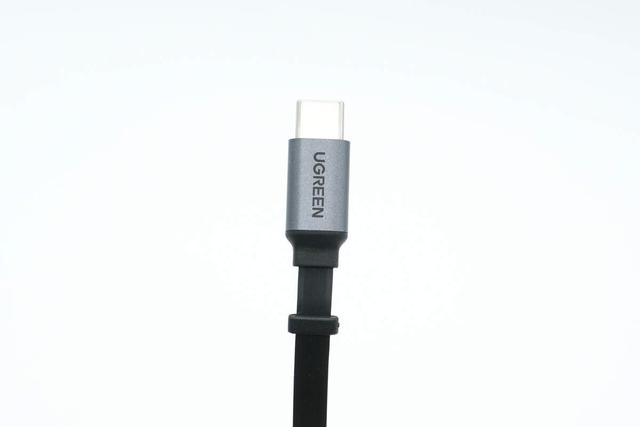

USB-C拉拉线端子采用金属外壳，正面设计UGREEN品牌。

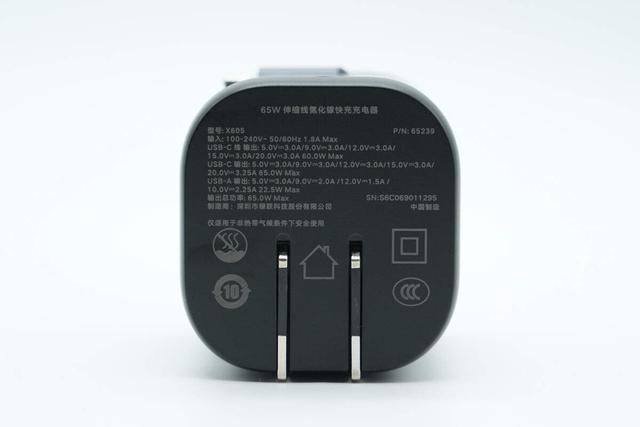

输入端外壳上印有充电器参数信息。

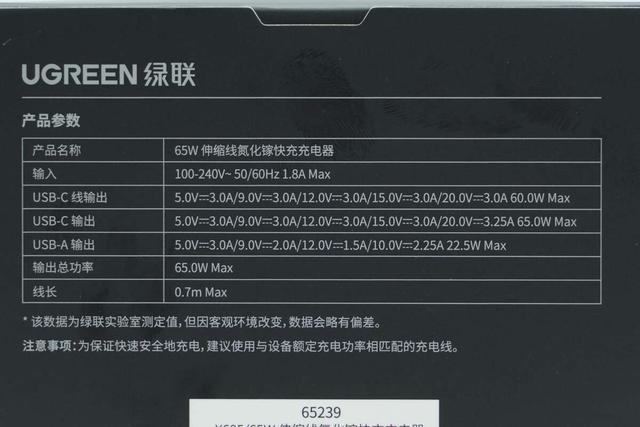

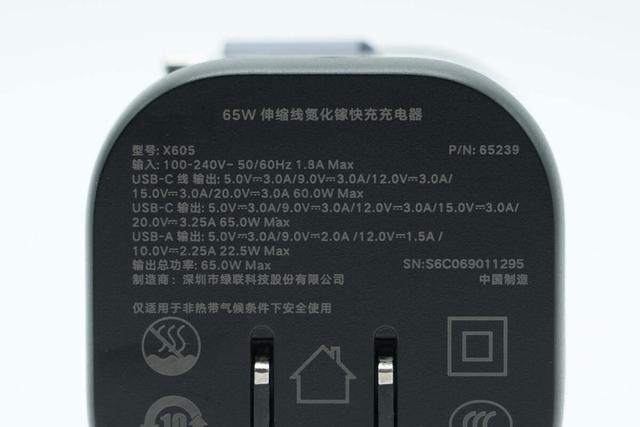

充电器参数特写

型号：X605

输入：100-240V~50/60Hz 1.8A Max

USB-C线输出：5V3A、9V3A、12V3A、15V3A、20V3A 60W Max

USB-C输出：5V3A、9V3A、12V3A、15V3A、20V3.25A 65W Max

USB-A输出：5V3A、9V2A、12V1.5A、10V2.25A 22.5W Max

输出总功率：65W Max

制造商：深圳市绿联科技股份有限公司

产品通过了CCC认证。

充电器配备新国标半包胶折叠插脚，便携同时有效避免误触风险。

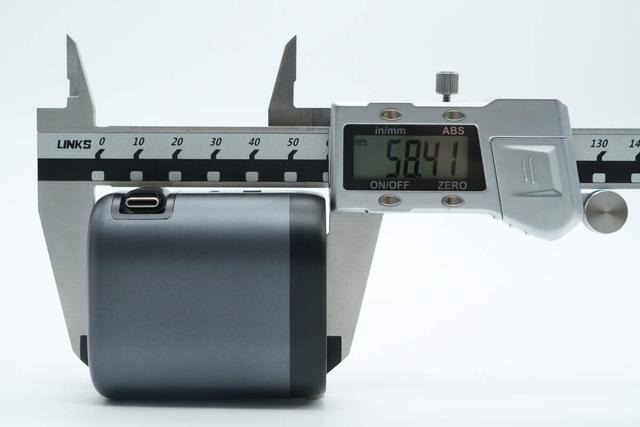

实测充电器机身高度为58.41mm。

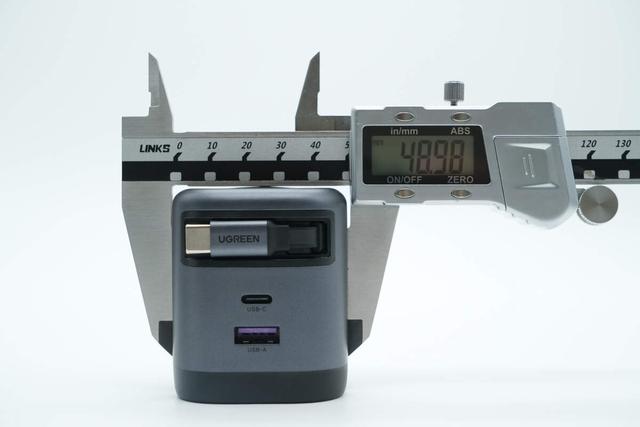

宽度为48.98mm。

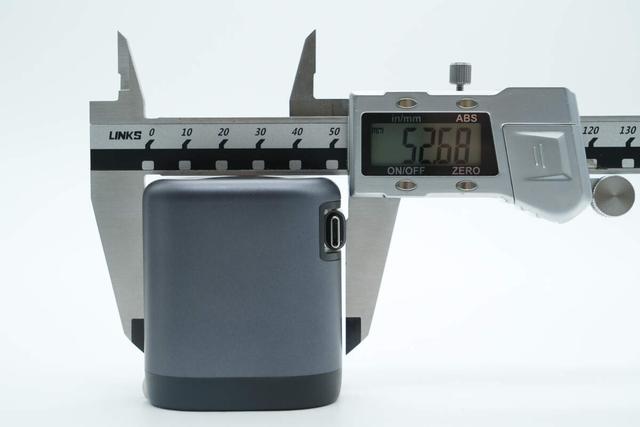

厚度为52.68mm。

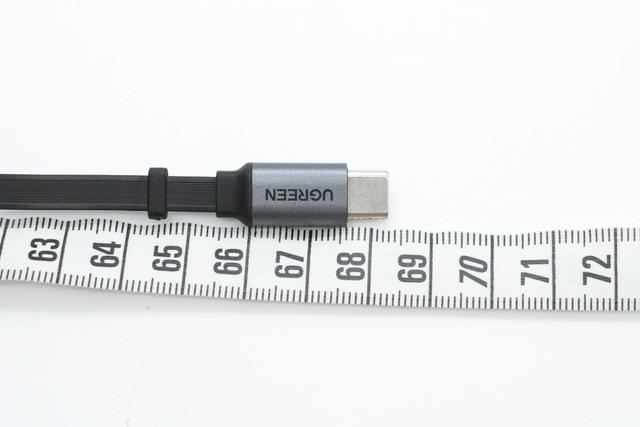

USB-C拉拉线长度约为68cm。

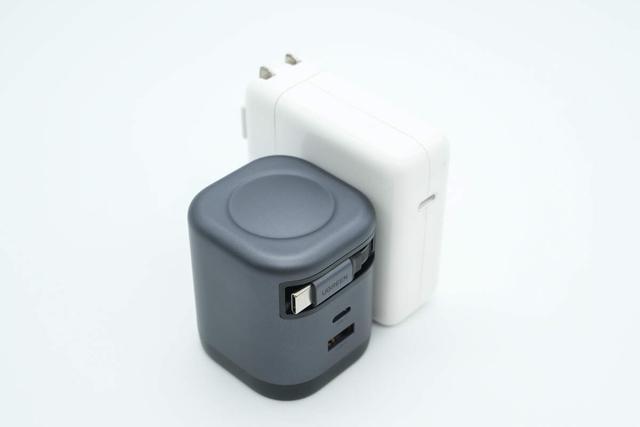

和苹果67W充电器放在一起对比。

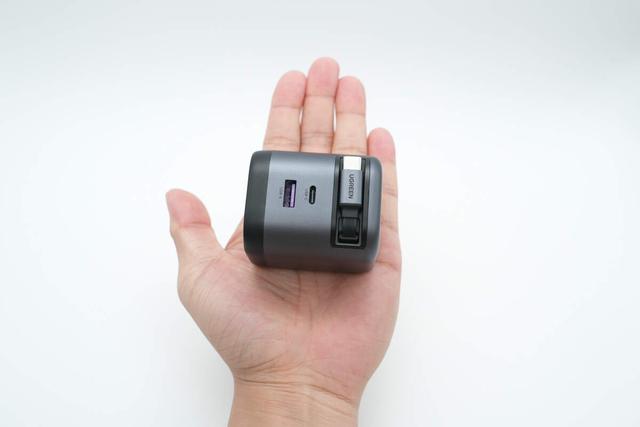

充电器拿在手上的大小直观感受。

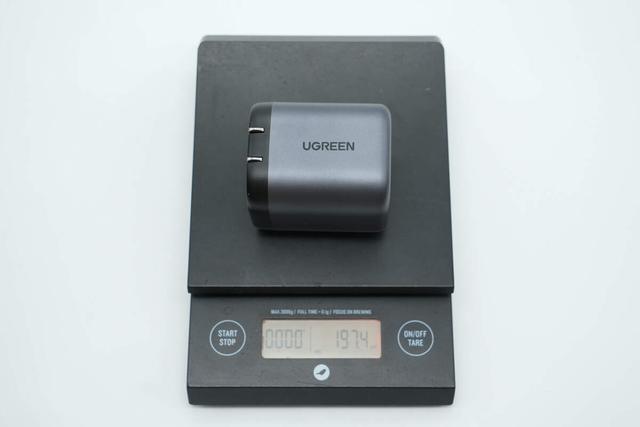

另外测得充电器重量约为197g。

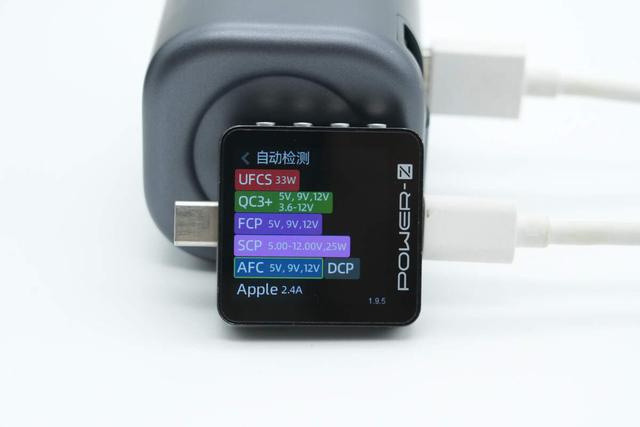

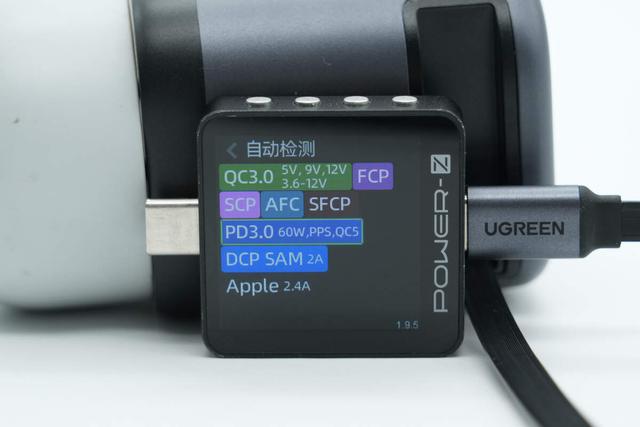

使用ChargerLAB POWER-Z KM003C测得充电器拉拉线输出支持FCP、SCP、AFC、SFCP、QC3.0/5、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

PDO报文显示拉拉线还具备5V3A、9V3A、12V3A、15V3A、20V3A五组固定电压档位，以及5-21V3A一组PPS电压档位。

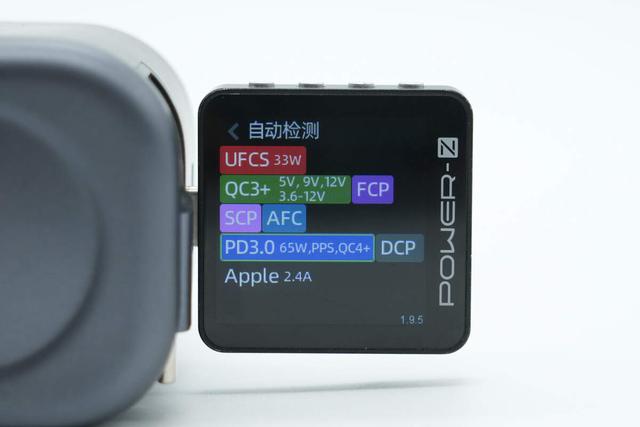

测得USB-C接口支持UFCS、FCP、SCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

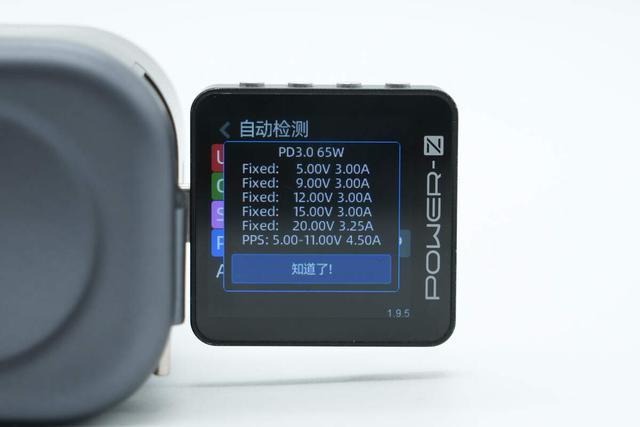

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-11V4.5A一组PPS电压档位。

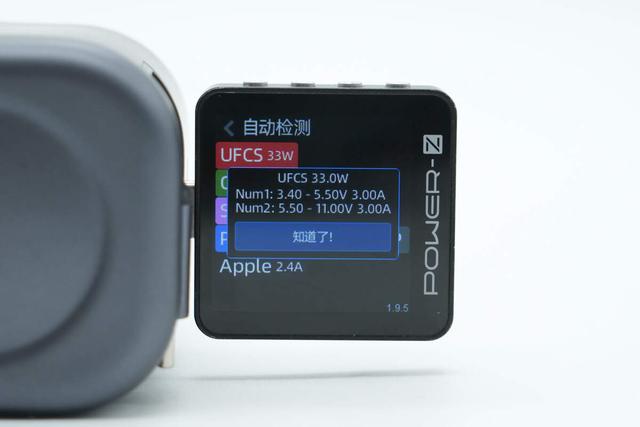

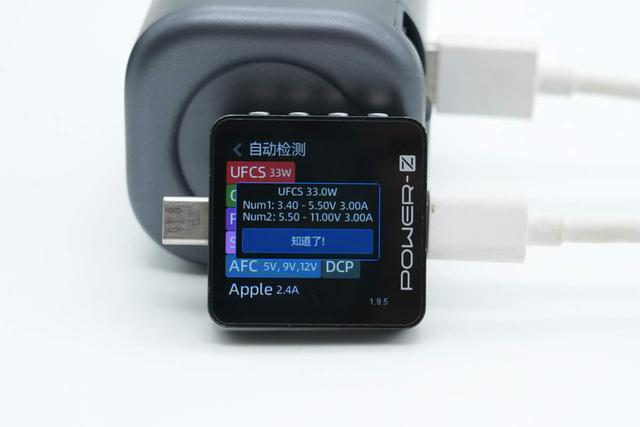

测得UFCS融合快充具备3.4-5.5V3A、5.5-11V3A两组电压档位。

测得USB-A口支持UFCS、QC3+、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

UFCS融合快充同样具备3.4-5.5V3A、5.5-11V3A两组电压档位。

绿联65W拉拉线氮化镓充电器拆解

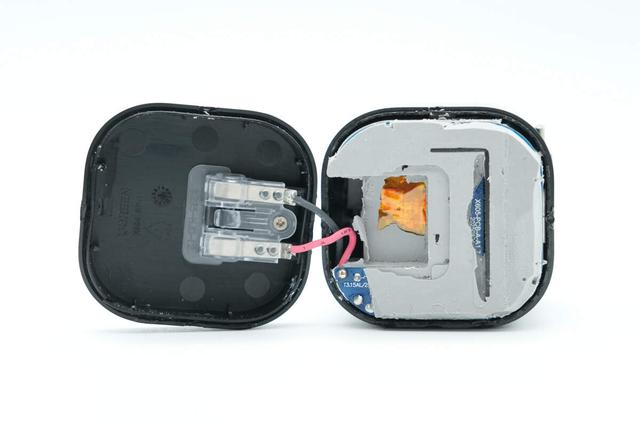

将机身底部外壳拆开，插脚与PCBA模块通过导线锡焊连接。

将PCBA模块取出，模块采用导热胶填充灌封。

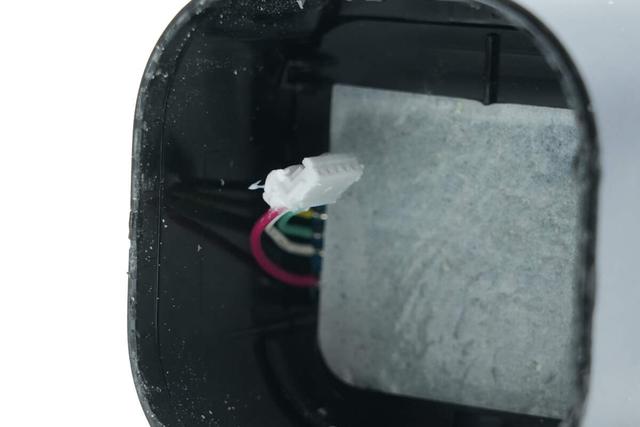

拉拉线模块与PCBA模块通过导线插拔式连接，拆分方便。

继续将拉拉线模块取出，采用白色塑料外壳，并且与PCBA模块通过黑色塑料板进行隔离。

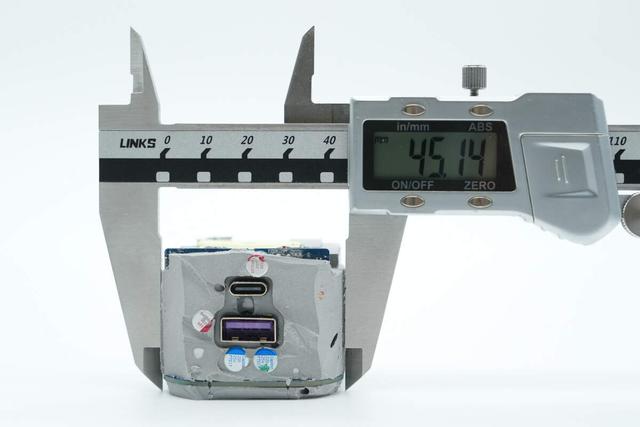

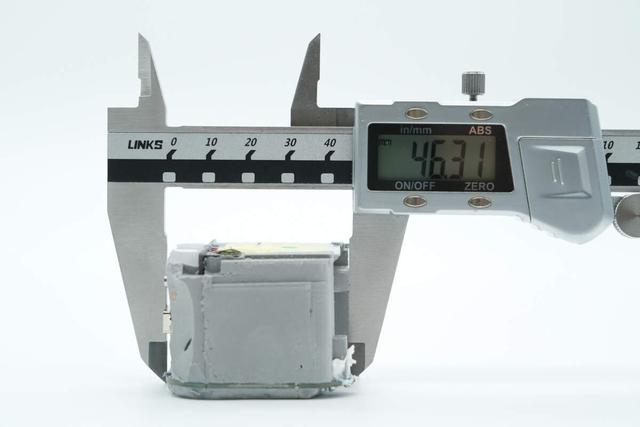

测得PCBA模块长度为46.31mm。

宽度为45.14mm。

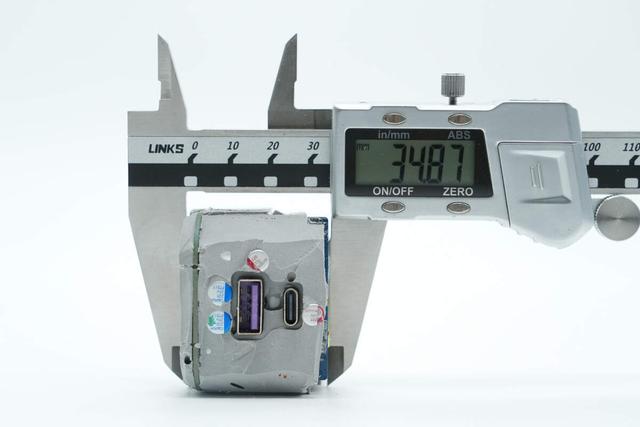

厚度为34.87mm。

将导热胶清理掉，主板正面设有延时保险丝、NTC热敏电阻、共模电感、安规X2电容、高压滤波电解电容，高压滤波电解电容和输出端小板之间设有塑料隔离板。

模块右侧焊接有小板，板子一面设有主控芯片供电电容和变压器。

小板另一面以及顶部覆盖一体式散热片，并且粘贴绝缘胶带，主板上焊接蓝色压敏电阻。

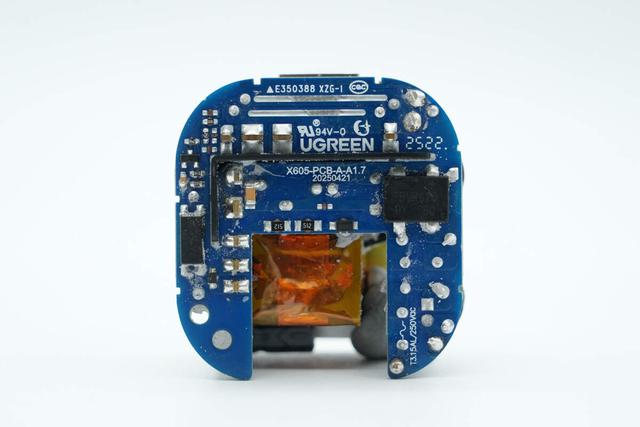

主板背面设有整流桥以及光耦。

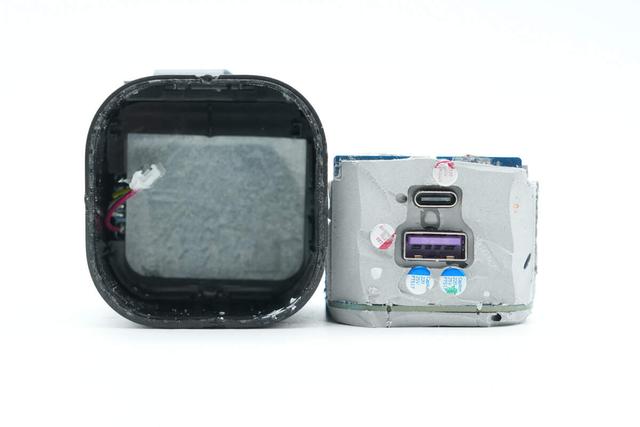

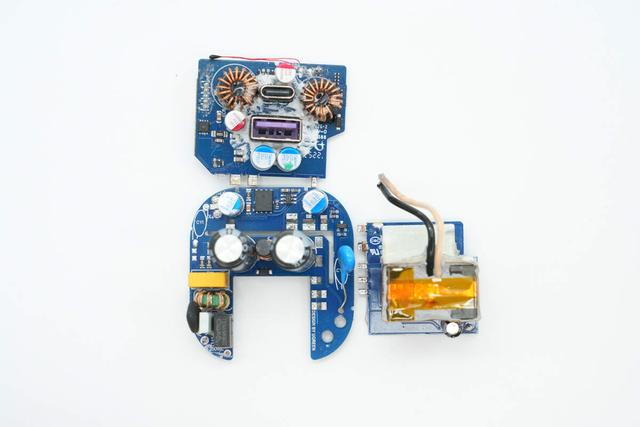

将PCBA模块拆分开，方便对器件进行观察。

主板正面还设有另外的高压滤波电解电容、工字电感、同步整流控制器、同步整流管以及输出滤波固态电容。

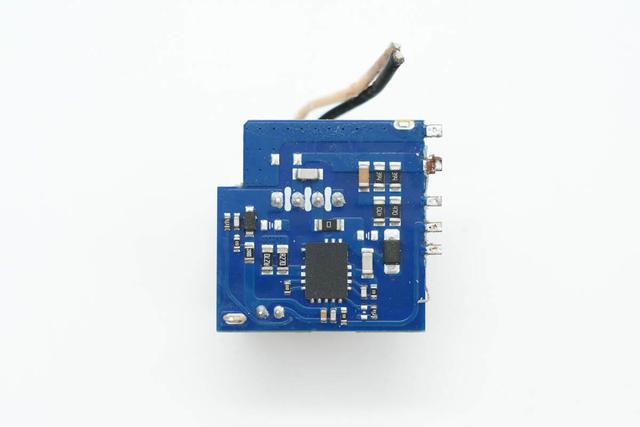

侧边小板另一面设有开关电源主控芯片。

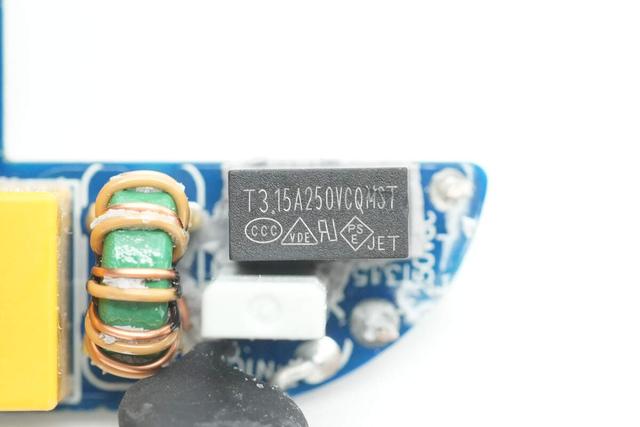

延时保险丝规格为3.15A 250V。

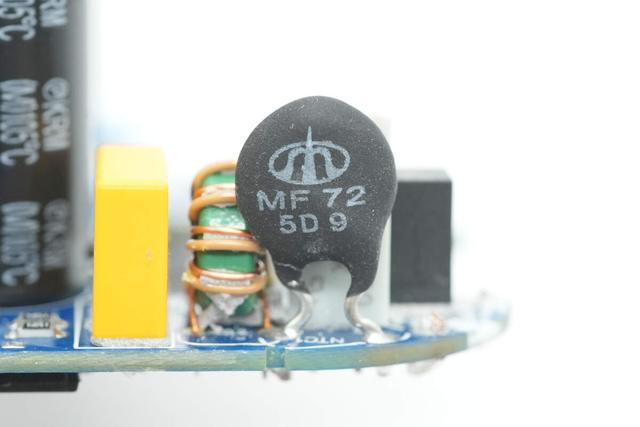

NTC热敏电阻来自时恒电子，为MF72系列，用于抑制上电浪涌电流。

热保护器来自华恺威，型号HKW9700。

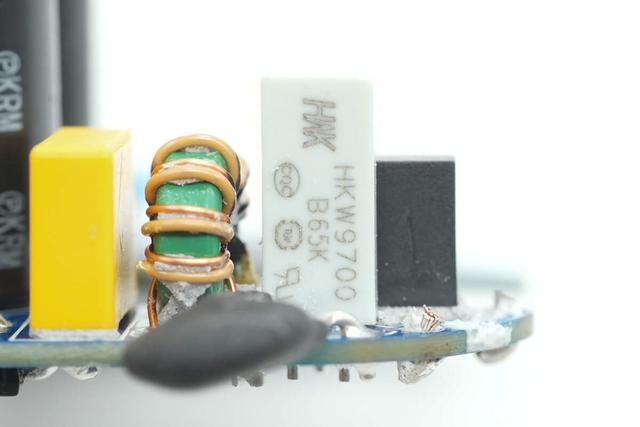

HKW9700温度开关，设计应用在这里是利用器件的特性，当电源是冷机时，NTC热敏电阻可以有效抑制开机时的浪涌电流，当电源正常工作后，温度开关检测NTC热敏电阻发热，将开关闭合短接，从而优化了NTC热敏电阻的串联损耗。

此设计应用相当的巧妙，充分利用了元器件的组合特性，既抑制了冷机时的浪涌电流，又提升了电源的转换效率，还能降低电源温升。

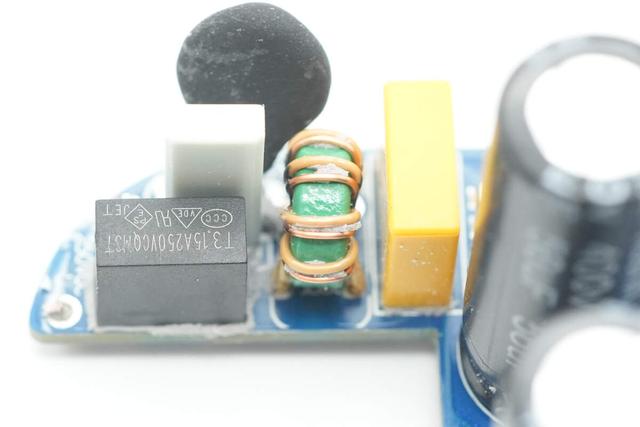

共模电感双线绕制，用于滤除EMI干扰。

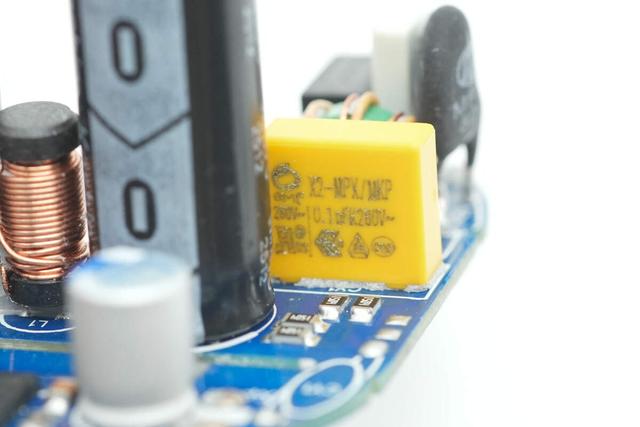

安规X2电容来自亿曼丰科技，容量0.1μF。

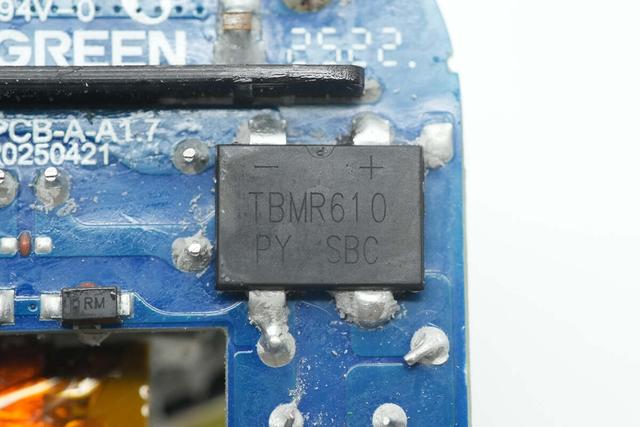

整流桥来自PY平伟，型号为TBMR610，规格为6A 1000V，采用TBM封装。

两颗高压滤波电解电容来自Koshin东佳，规格均为400V56μF。

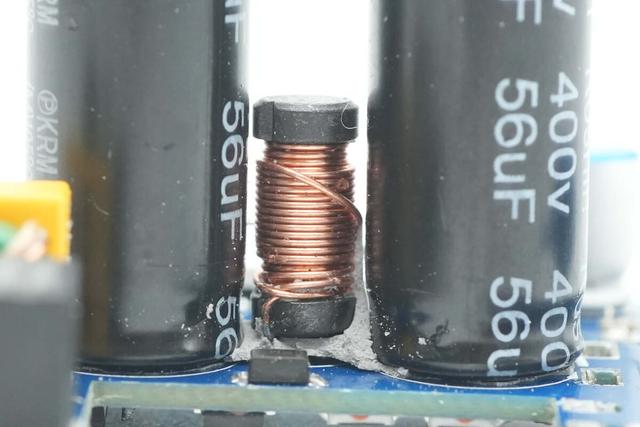

工字滤波电感特写。

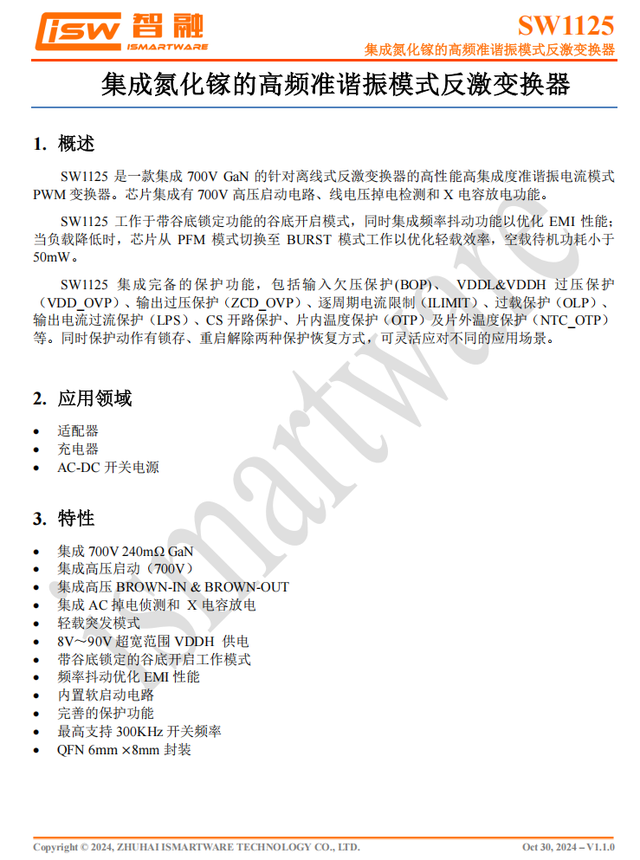

开关电源主控芯片采用智融科技SW1125P合封氮化镓芯片，这是一颗集成700V耐压，260mΩ导阻氮化镓开关管的高频准谐振反激变换器，芯片内部集成了700V高压启动电路，线电压掉电检测和X电容放电功能。

SW1125P运行在带谷底锁定的谷底开启模式，降低开关损耗，并集成频率抖动功能优化EMI性能。芯片支持突发模式，当负载降低时自动进入突发模式优化轻载效率，空载待机功耗低于50mW，满足六级能耗要求。

SW1125P支持8-90V超宽范围供电，支持最高300KHz开关频率，采用散热增强的QFN6*8封装，可通过过孔导热来降低芯片温升，优化走线，简化散热设计。芯片内置多重完善的保护功能，并支持外接NTC检测充电器温升，实现全面的保护设计。

充电头网拆解了解到，智融科技SW1125/SW1106+SW1608氮化镓电源方案此前还被众显100W 2C1A氮化镓充电器、力德诺70W 2A2C氮化镓桌面充电器、雅晶源65W 2C1A氮化镓充电器、喜微100W 3C1A超高性价比氮化镓快充、钜海65W 2C1A氮化镓充电器等产品采用。

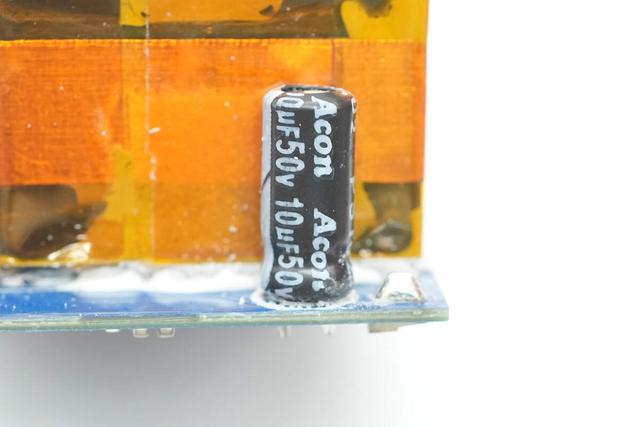

主控芯片供电电容来自新中元，规格为50V10μF。

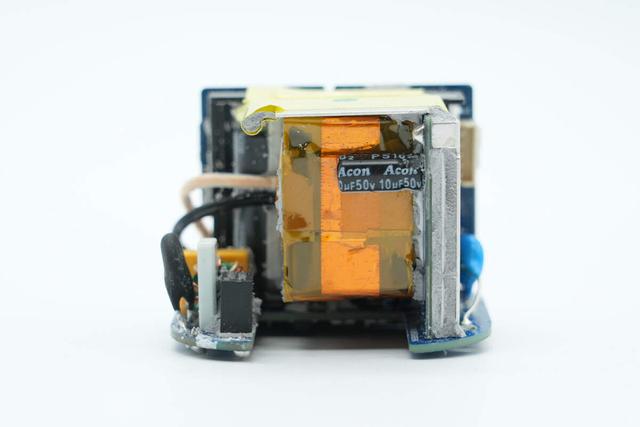

变压器包裹耐高温绝缘胶带，采用ATQ23磁芯。

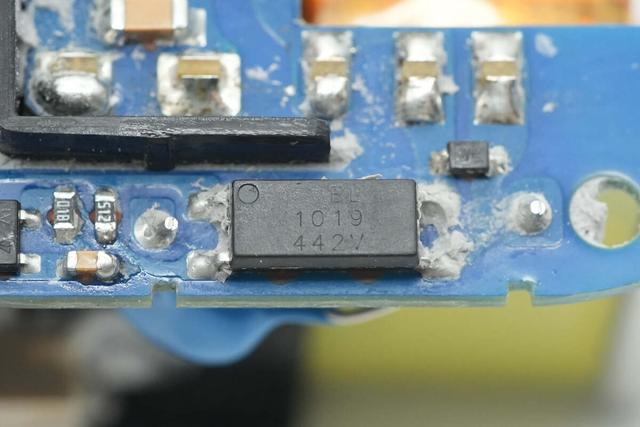

亿光EL 1019光耦特写，用于输出电压反馈。

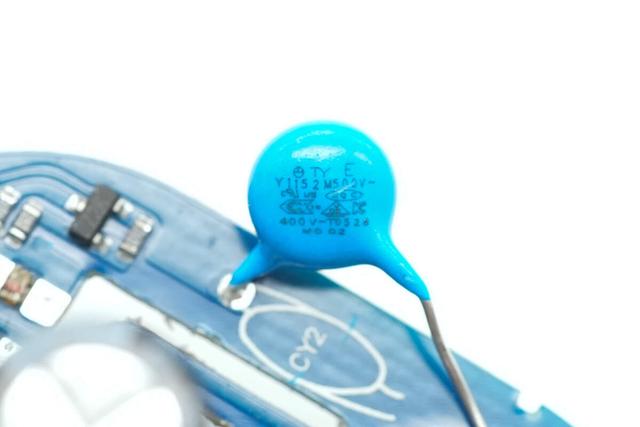

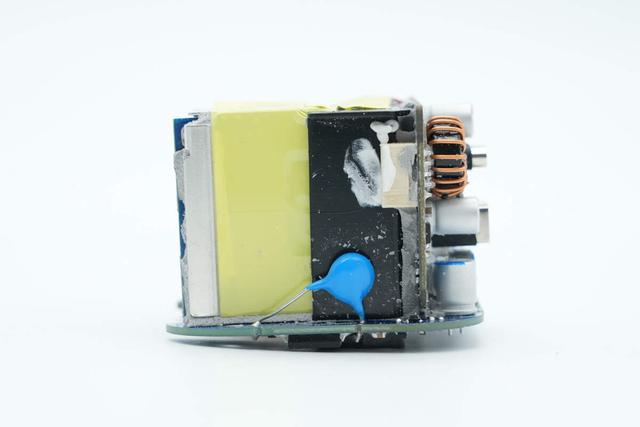

蓝色Y电容特写。

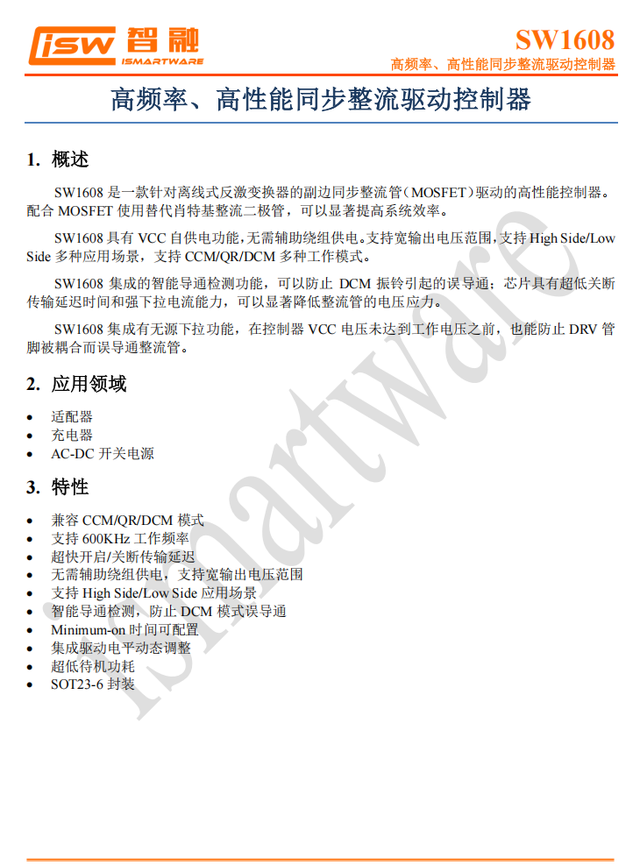

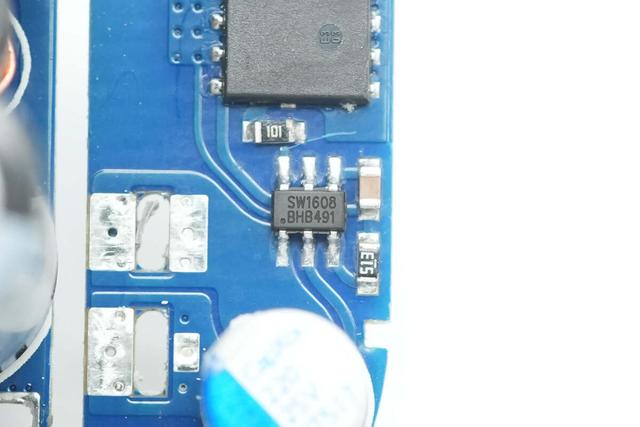

同步整流控制器采用智融科技SW1608，这是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器，采用SOT23-6封装，其支持6V或者9V VCC供电，并且VCC具有自供电功能，无需辅助绕组供电并支持宽输出电压范围，配合MOSFET使用替代肖特基整流二极管，可以显著提高系统效率。

SW1608支持600KHz工作频率，并支持 High Side/Low Side 多种应用场景，支持 CCM/QR/DCM 多种工作模式。此外其内部集成智能导通检测功能，可以有效防止 DCM 振铃引起的误导通；芯片还具有超低关断传输延迟时间和强下拉电流能力，可以显著降低整流管的电压应力。

充电头网拆解了解到，智融科技SW1608同步整流控制器此前还被Aohi 65W 2C1A模块化氮化镓快充充电器、众显100W 2C1A氮化镓充电器、力德诺70W 2A2C氮化镓桌面充电器、雅晶源65W 2C1A氮化镓充电器、喜微100W 3C1A超高性价比氮化镓快充、钜海65W 2C1A氮化镓充电器等产品采用。

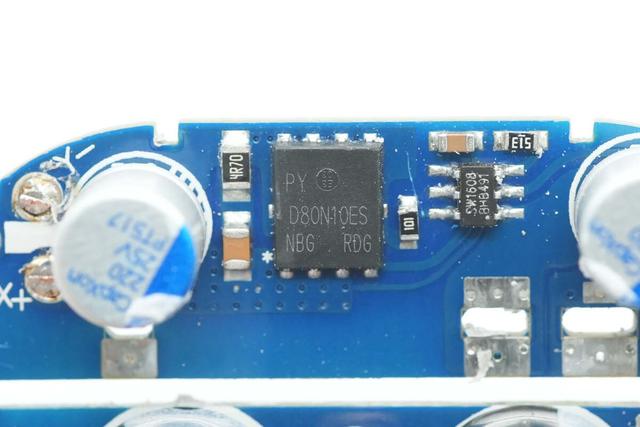

同步整流管来自平伟，丝印D80N10ES，NMOS管，耐压100V，采用DFN5*6封装。

输出滤波固态电容来自丰宾，规格为25V220μF。

另一颗也是来自丰宾，料号相同。

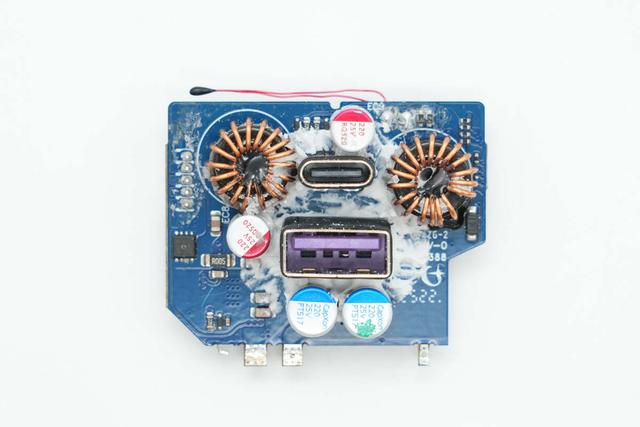

输出端小板正面设有同步整流输出滤波固态电容，两路二次降压电路对应的降压电感、滤波固态电容以及USB-C拉拉线输出VBUS开关管。

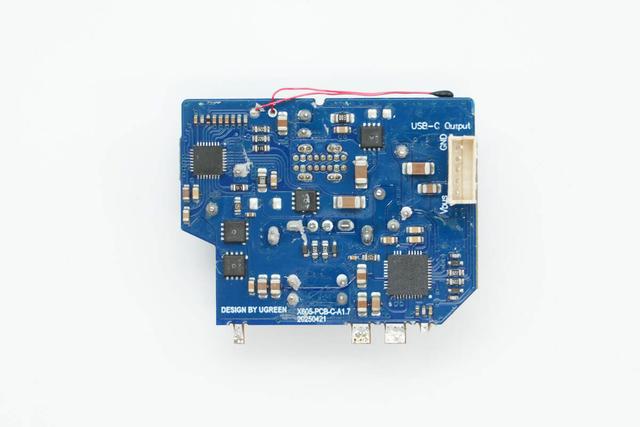

背面设有两路降压电路的降压协议芯片、同步降压开关管、VBUS开关管，并焊接有一颗热敏电阻进行温度监控。

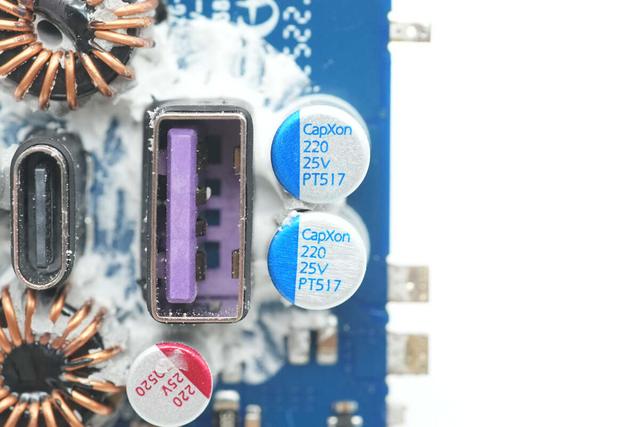

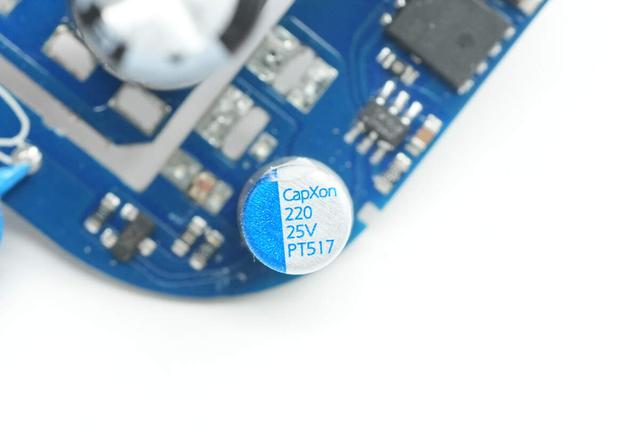

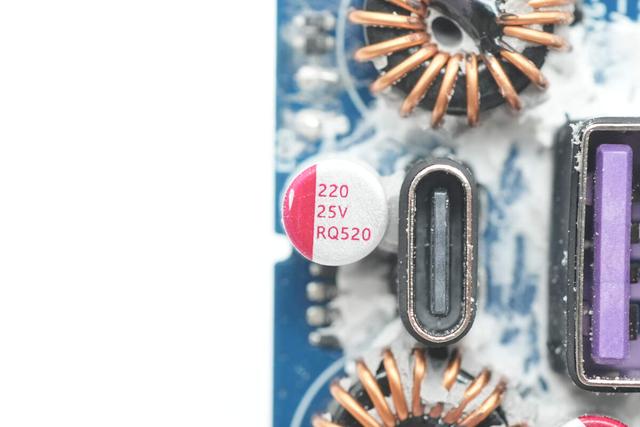

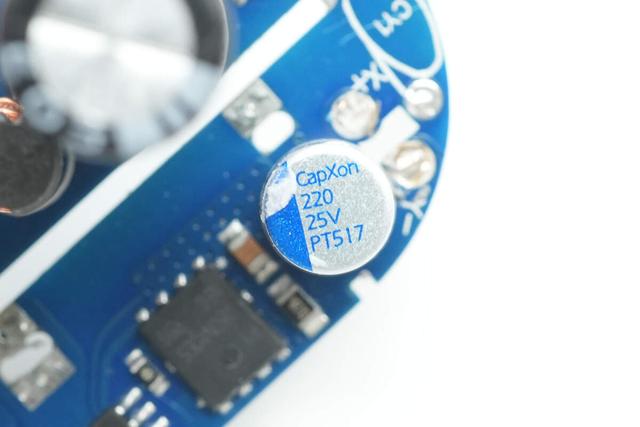

另外两颗输出滤波固态电容也是来自CapXon丰宾，规格为25V220μF。

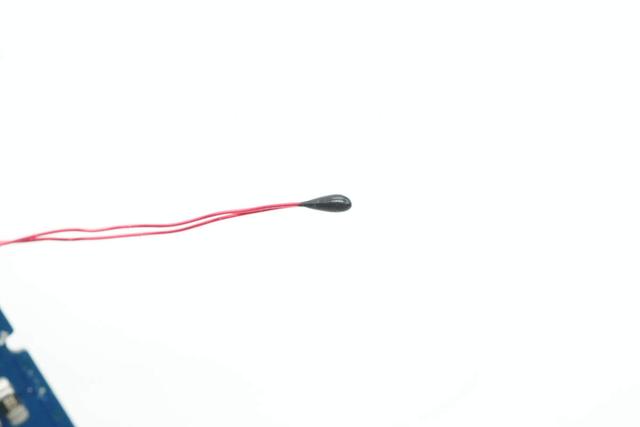

热敏电阻特写。

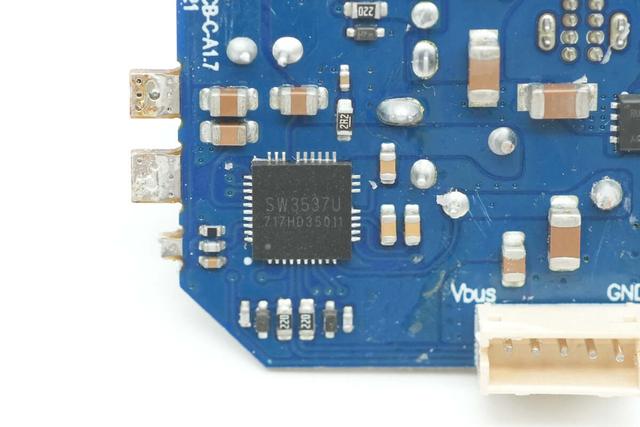

拉拉线降压协议芯片采用智融科技SW3537U，芯片内部集成5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议双口充电解决方案，广泛应用于车充、适配器及排插产品上。

得益于芯片的高集成度，SW3537U将传统降压方案中的协议芯片，同步降压控制器和降压MOS管全部集成在一个封装内部，大大简化了多口快充的电路设计，芯片支持A+C双口快充应用，具备完善的保护功能，采用QFN-37封装。

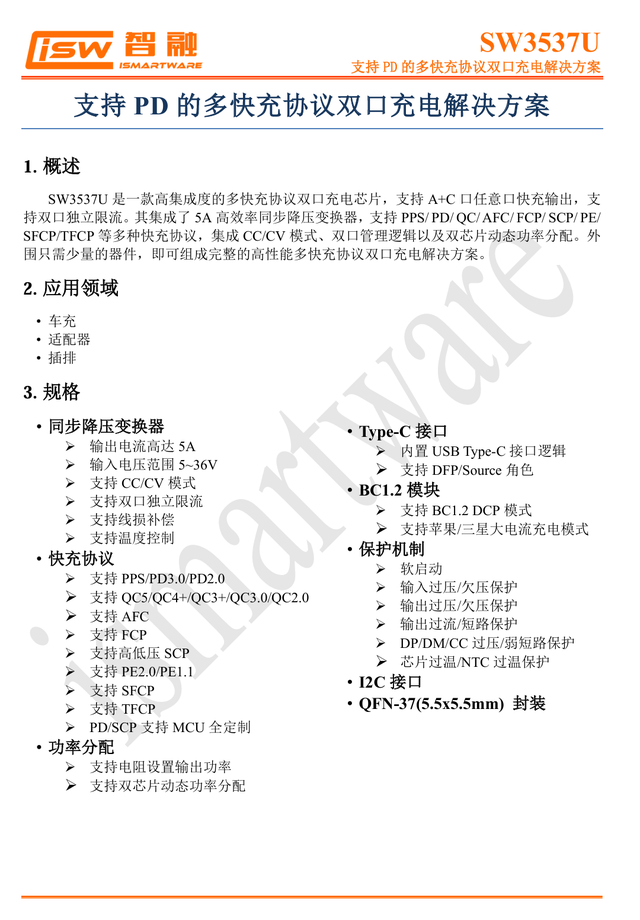

智融科技SW3537U资料信息。

充电头网拆解了解到，智融科技SW3537被绿联大量采用，还应用在绿联45W伸缩线氮化镓充电器、绿联Q湃机器人65W 2C1A三口氮化镓充电器、绿联100W 2C1A三口氮化镓快充充电器、绿联65W 2C1A超薄氮化镓充电器等多类型产品上。

搭配的降压电感特写，中心打胶加固，底部垫有电木板。

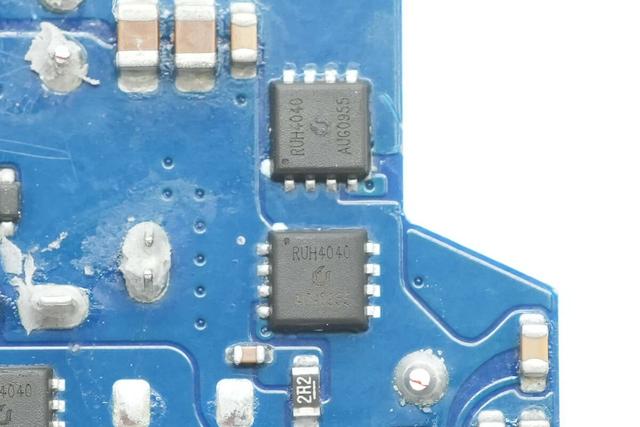

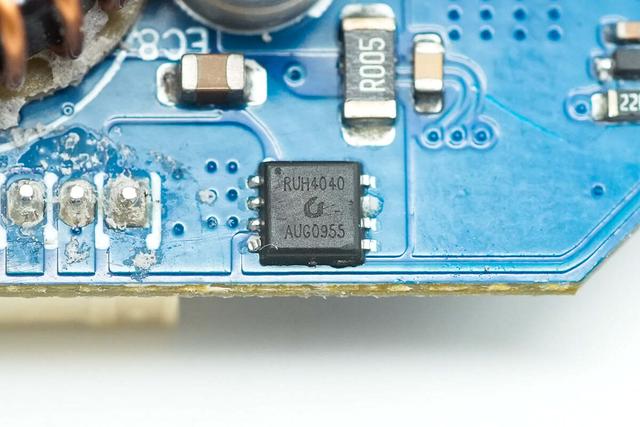

拉拉线输出VBUS开关管来自锐骏，型号RUH4040，NMOS，耐压40V，导阻8mΩ，采用PDFN3333封装。

另外1A1C接口降压协议芯片采用智融科技SW3561H，这是一颗支持双USB-C口输出的降压SoC芯片，芯片内部集成高效率同步降压控制器，支持20V5A功率输出，并支持USB PD3.1 SPR。芯片内部集成ARM Cortex-M0内核，集成Type-C逻辑，支持PD3.1/QC/SCP/UFCS融合快充等快充协议，支持快充协议定制。

智融SW3561H支持双USB-C口通路控制，支持线损补偿，搭配两颗同步降压开关管和对应接口的VBUS开关管即可实现双口降压输出。芯片内置的降压转换器默认工作频率为180KHz，支持定制工作频率，支持100W功率输出，满足小体积设计。芯片集成过热保护，输入输出过压/欠压保护，输出过流保护以及数据引脚过压保护等完善的保护机制，采用QFN-32封装。

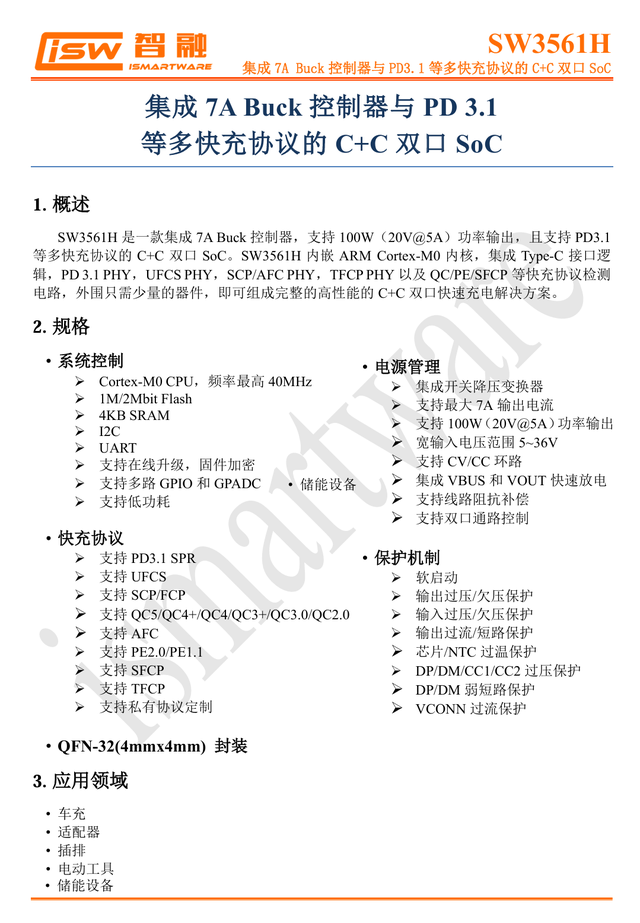

智融科技 SW3561H 资料信息。

外挂两颗同步降压开关管也是采用锐骏RUH4040。

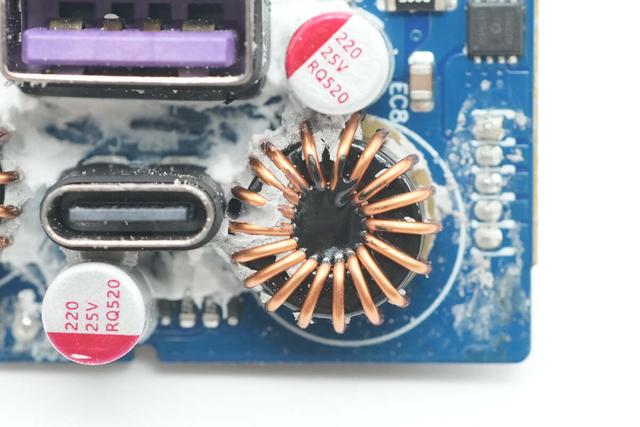

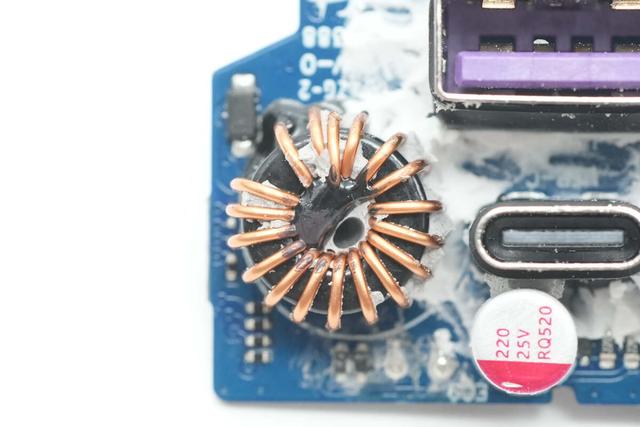

降压电感特写。

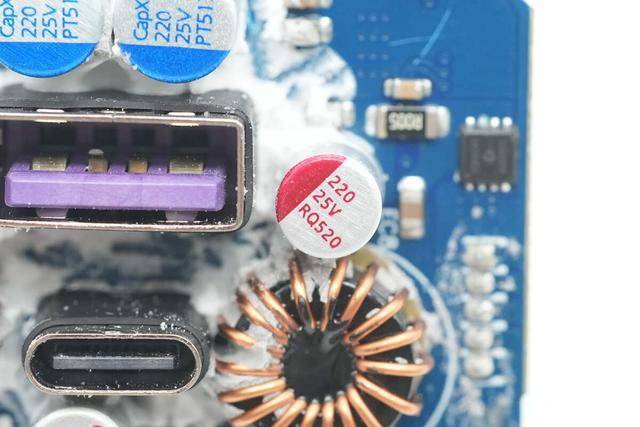

降压输出滤波固态电容来自柏瑞凯，规格为25V220μF。

另外一颗滤波固态电容料号相同。

两个USB接口的VBUS开关管也都是采用锐骏RUH4040。

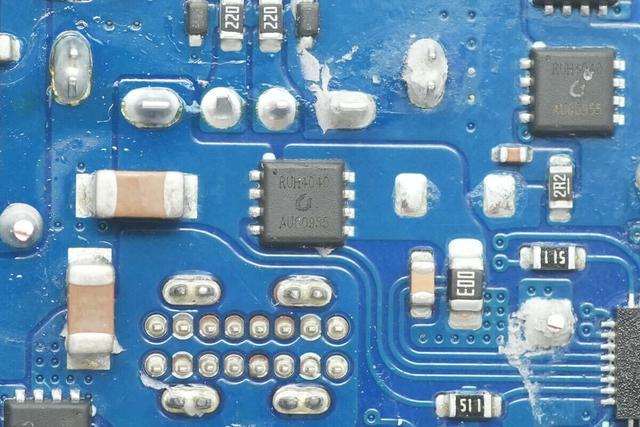

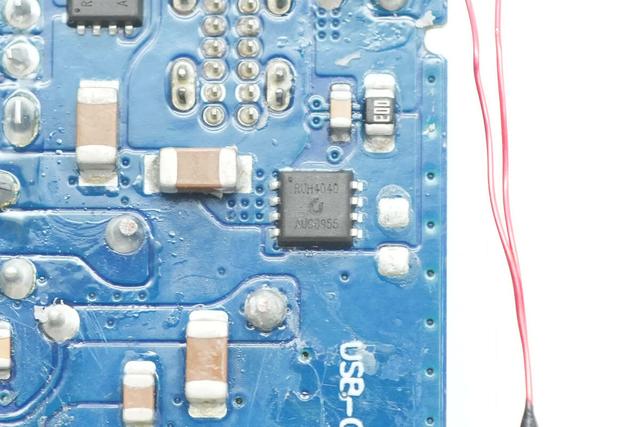

另一颗锐骏RUH4040 VBUS开关管特写。

拉拉线模块塑料外壳采用卡扣以及中心螺丝进行固定。

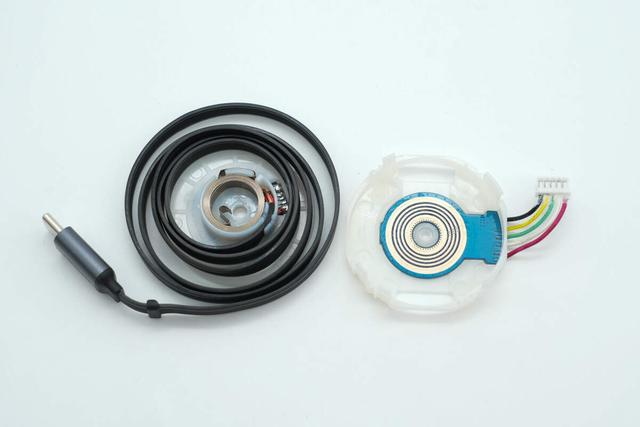

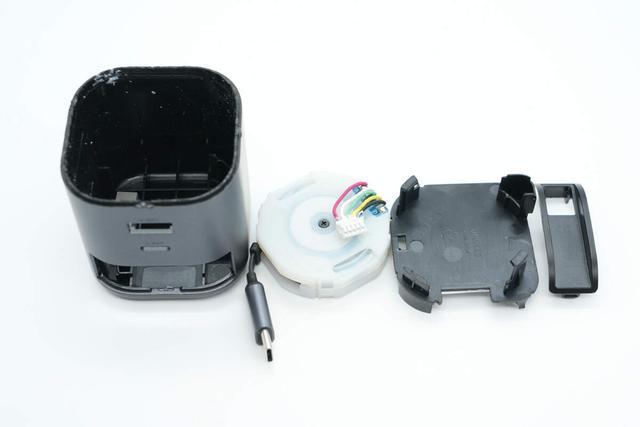

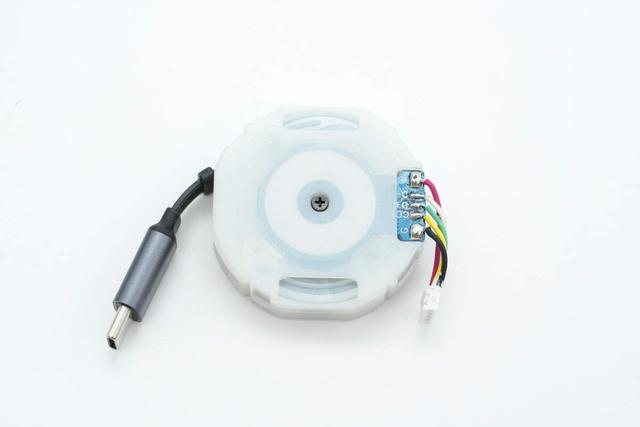

拉拉线模块拆开一览。

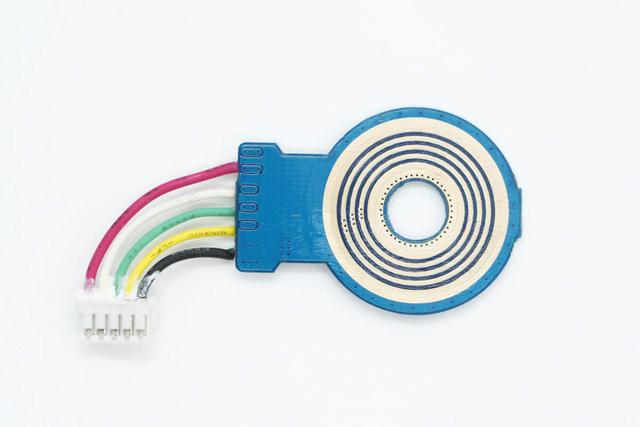

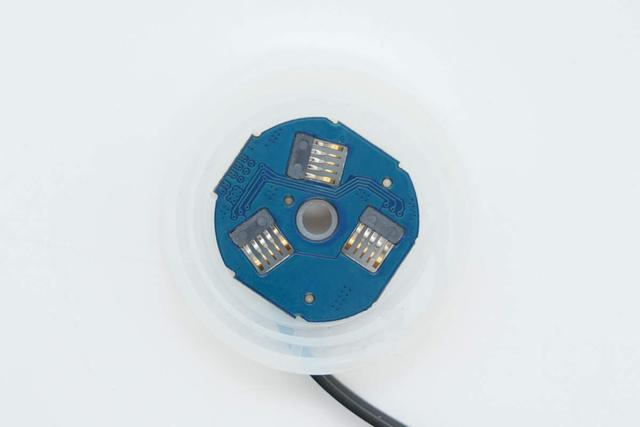

PCB滑环特写。

拉拉线轴设有三个电刷，增加载流能力。

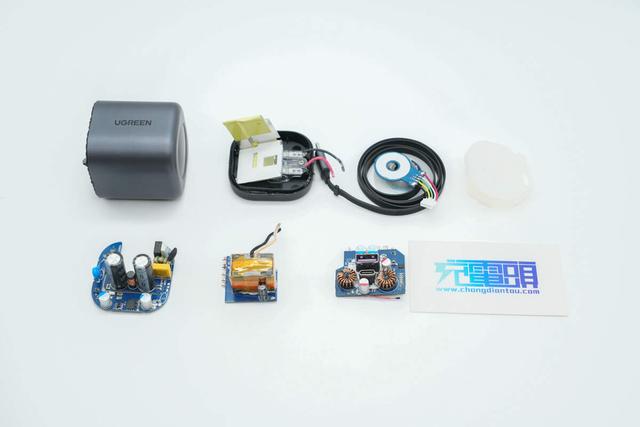

全部拆解一览，来张全家福。

充电头网拆解总结

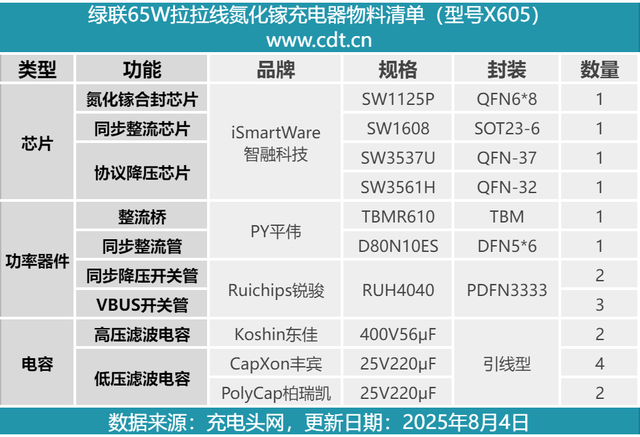

最后附上绿联65W拉拉线氮化镓充电器的核心器件清单，方便大家查阅。

绿联65W拉拉线氮化镓充电器延续系列相同外观样式设计，配备70cm长USB-C拉拉线以及1A1C快充接口。拉拉线线身强韧无惧拉扯，通过万次弯折测试，支持25000+次抽拉超耐用，即拉即用使用方便，同时避免线缆缠绕杂乱情况。充电器还配置有1A1C快充接口，可满足笔电、手机以及耳机等设备同时充电需求，充电不等待。

充电头网通过拆解了解到，产品内部PCBA模块由三块小板堆叠设计，全套电源方案来自智融科技，使用SW1125P氮化镓合封芯片搭配SW1608同步整流控制器组成固定电压输出的开关电源。

降压芯片使用智融科技SW3537U和SW3561H，用于两路USB-C和USB-A接口降压输出。滤波电容来自东佳、丰宾和柏瑞凯三大品牌，PCBA模块整体打胶灌封，提升散热性能和使用体验，内部做工和用料可靠。
