光纤布线工程的核心技术要点

健康生活 2025年08月12日 21:29 1 admin

光纤布线工程是构建高速、稳定通信网络的基础，涉及光纤选型、路径规划、安装施工、测试验收及维护管理全流程。其核心目标是确保光信号在传输过程中损耗低、抗干扰强、可靠性高，满足数据中心、企业园区、智能建筑等场景对大带宽、低时延的需求。

光纤布线工程的核心技术要点

1. 光纤类型选择

单模光纤（SMF）：

核心直径9μm，传输模式单一，适用于长距离（10km以上）、高速率（10G/40G/100G及以上）传输。

典型应用：骨干网、城域网、数据中心间互联（DCI）。

代表型号：G.652D（标准单模）、G.657A（抗弯曲单模，适用于室内布线）。

多模光纤（MMF）：

核心直径50/62.5μm，支持多模式传输，但模间色散导致带宽受限，适用于短距离（500米以内）、低速率（1G/10G）场景。

典型应用：企业园区、数据中心内部（TOR到Leaf交换机）。

代表型号：OM3（支持10G@300米）、OM4（支持10G@550米）、OM5（支持SWDM4技术，40G/100G@150米）。

2. 光缆结构与防护

室外光缆：

层绞式：中心松套管+金属加强芯，抗拉强度高，适用于架空、管道敷设。

中心管式：光纤置于中心塑料管内，重量轻，适用于直埋场景。

ADSS光缆：全介质自承式，无需金属支撑，适用于电力杆路共缆传输。

室内光缆：

紧套光缆：光纤外覆紧套缓冲层，柔韧性好，适用于设备间跳线。

分支光缆：多芯光纤集成，带分支器，便于终端连接。

低烟无卤（LSZH）光缆：燃烧时无毒气释放，符合消防安全标准。

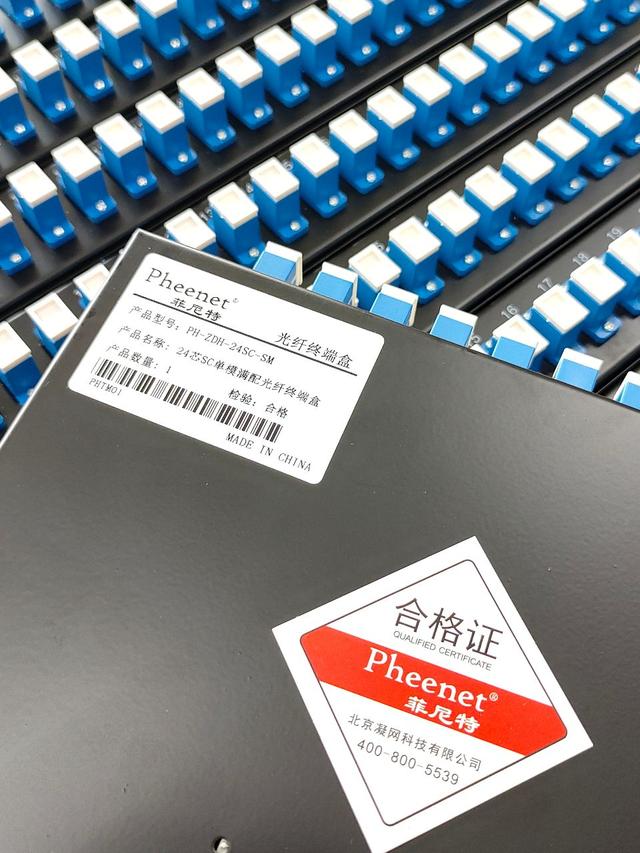

3. 连接器与跳线

连接器类型：

LC型：小型化（1.25mm陶瓷插芯），广泛用于高密度布线（如数据中心40G/100G模块）。

SC型：方形接口，插拔方便，适用于10G以下速率。

MPO/MTP型：多芯并行连接（如12芯、24芯），支持40G/100G/400G直连。

跳线选择：

根据传输距离选择单模（黄色护套）或多模（橙色/水蓝色护套）。

优先采用低损耗跳线（插入损耗≤0.2dB），减少链路总损耗。

光纤布线工程是通信网络的“神经脉络”，其质量直接影响网络性能与可靠性。通过合理选型（单模/多模）、规范施工（敷设、熔接、测试）、智能化管理（监测、预测）及绿色设计（低损耗、模块化），可构建面向未来的高速、稳定、可扩展的光传输通道。
