如何根据电机功率选择接触器?

抖音快讯 2025年08月11日 02:26 1 admin

、接触器的基本概念与作用

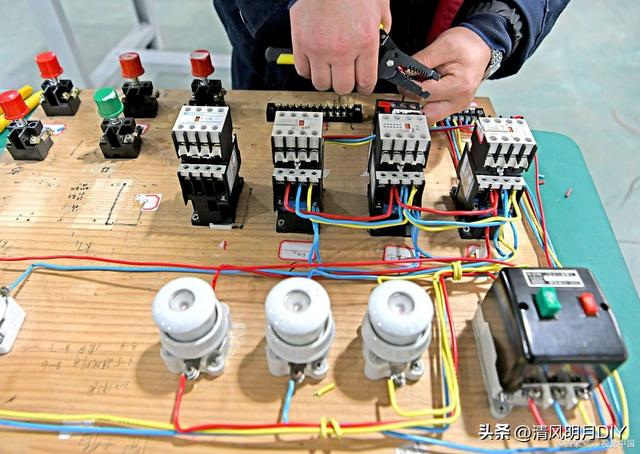

接触器是一种能够接通、承载和分断正常电路条件下电流的非手动操纵机械开关电器，广泛应用于电力拖动自动控制系统中。它主要由电磁系统、触点系统和灭弧装置组成，可根据需要频繁地接通和断开主电路，实现对电动机等设备的远程控制。

如何根据电机功率选择接触器?

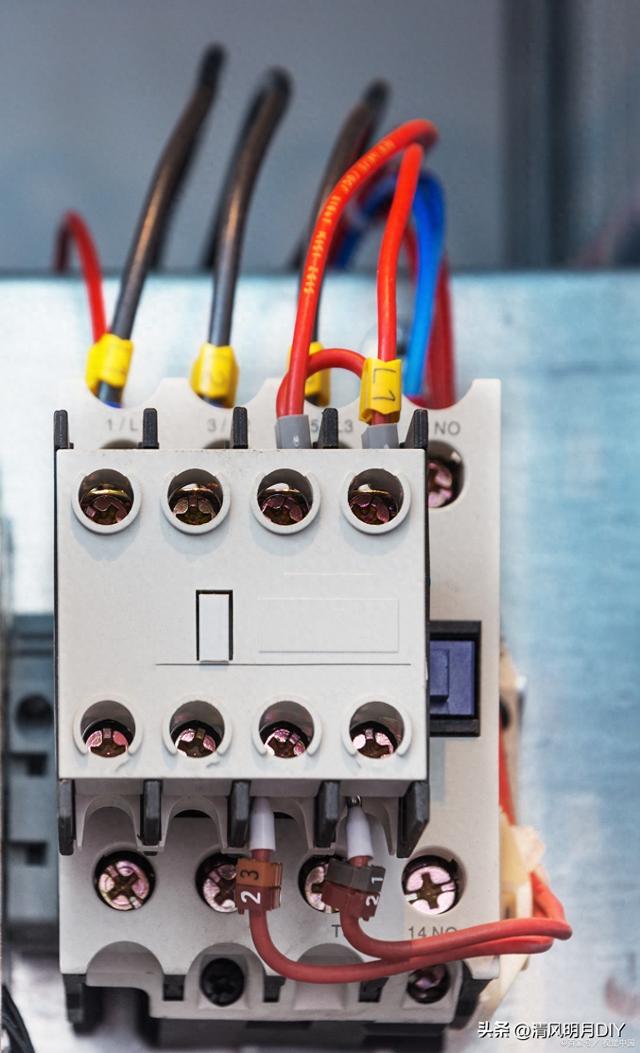

二、接触器选型的关键参数

如何根据电机功率选择接触器?

  1. 额定电流：
  • 一般按电动机额定电流的1.3～2.0倍选择
  • 对于频繁启动、制动或正反转的场合，建议选择额定电流更大的接触器（可达2.5倍）
  • 18.5kW三相异步电动机（功率因数0.8，效率0.9）的额定电流约39A，应选择40A的接触器
  1. 电压等级：
  • 接触器的额定电压应不小于被控制电路的最大工作电压
  • 交流电机必须选用交流接触器，直流电机则选用直流接触器
  1. 操作频率：
  • 对于频繁操作（每小时超过600次）的场合，需要选择专门的高频接触器

三、详细选型步骤

  1. 计算电机额定电流
  • 三相电机电流计算公式：I = P/(√3×U×cosφ×η)
  • 其中P为电机功率(kW)，U为电压(V)，cosφ为功率因数(通常0.8～0.9)，η为效率(通常0.85～0.9)
  1. 确定应用场景因素
  • 直接启动：选择2～2.5倍电机额定电流
  • 星三角降压启动：主接触器可选择电机额定电流，星点接触器可小一级
  • 重负载启动：建议选择2.5倍以上
  • 轻负载启动：1.5倍可能足够
  1. 考虑环境因素
  • 高温环境需选择更高规格的接触器
  • 多尘、潮湿环境需选择防护等级高的产品

四、实际选型示例

如何根据电机功率选择接触器?

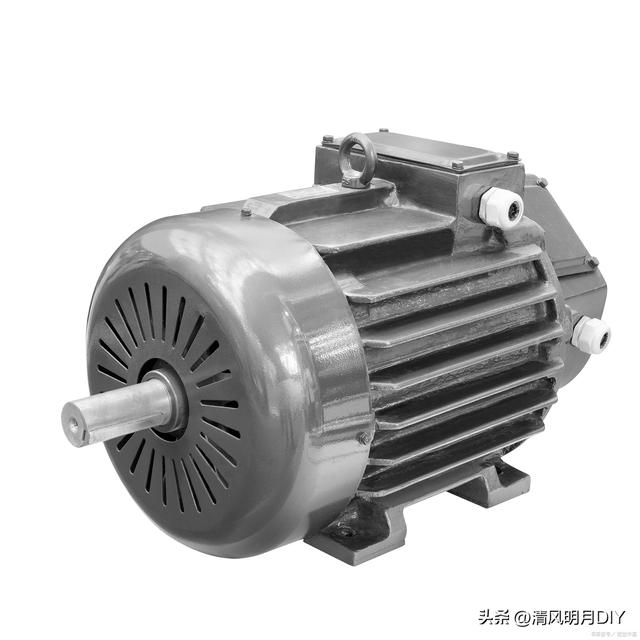

以一台7.5kW三相异步电动机为例：

  1. 计算额定电流：I=7500/(1.732×380×0.85×0.9)≈15A
  2. 考虑直接启动：15×2=30A
  3. 最终选择：32A交流接触器（如CJX2-3210）

五、注意事项

  1. 必须匹配辅助触点的数量和类型（常开/常闭）
  2. 对于关键应用场合，建议留出20%～30%的余量
  3. 定期检查接触器触点的磨损情况
  4. 同一规格接触器在不同品牌间可能存在性能差异

正确选择接触器不仅能保证设备可靠运行，还能延长设备使用寿命，提高系统安全性。在实际应用中，建议咨询专业电气工程师并根据具体工况做出最终选择。
