铜排的计算方法

一、铜排的规格及过载电流

规格 *（宽厚）**	额定电流	每平方重量（kg）
平放	竖放
15×3	162	171	0.4
20×3	212	275	0.53
25×3	264	285	0.66
30×4	368	385	1.04
40×4	485	510	1.4
40×5	540	580	1.74
50×5	660	705	2.18
50×6	740	775	2.61
60×6	873	920	3.13
60×8	1018	1070	4.18
60×10	1140	1195	5.22
80×6	1115	1205	4.18
80×8	1270	1370	5.57
80×10	1430	1540	6.96
100×6	1356	1475	5.22
100×8	1430	1540	6.96
100×10	1730	1875	8.7
120×8	1860	1955	8.35
120×10	1980	2170	10.5
2根60×6	1340	1410	6.26
2根80×8	1950	2120	11.14

二、常规的经验铜排计算方法

1、电流超过100A的开关选用铜排做导线。

2、现市场铜价格约为85元/公斤。

3、A、B、C三条母线长度约等于机柜内部安装宽度。

4、每条回路按1米长度来计算长度。

5、N排、PE排约等于机柜内部深度。

6、N排、PE排根据市电总容量选尺寸大小。

7、最终铜排定价按【单价×1.2（水、电、房租等）+单价×20%（人工费）=成本】

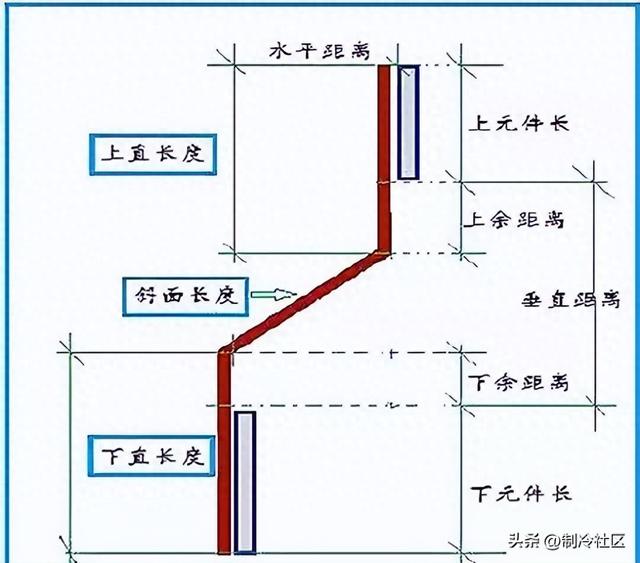

铜排折弯经验计算表

计算经验表

单位长度	mm	取排总长	上直长度	下直长度	弯排角度
垂直距离	150	303.84 mm	128.1 mm	98.1 mm	42.5 度
水平距离	55
铜排厚度	8
上元件长	60
上余长度	70	其他计算参考值	折弯增长	排垂直高	斜面长度
下元件长	80
下余长度	20	3.8	290.0	81.4

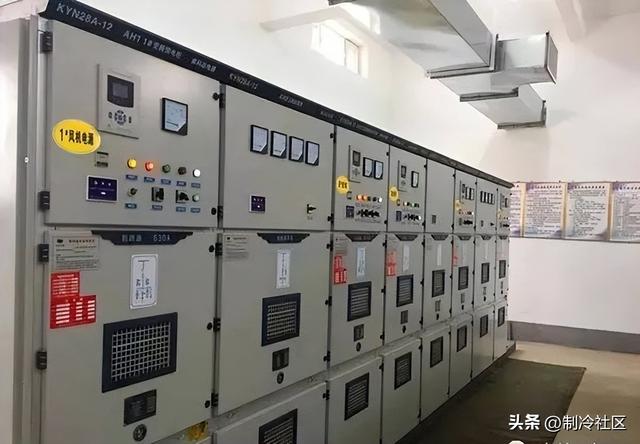

高压柜铜排选择标准

中置柜KYN28 进出线柜PT柜GB3906[附录D]中公式：

S=I/a√(t△θ)

式中：

I--额定短时耐受电流；

a—材质系数，铜为13，铝为8.5；

t--额定短路持续时间；

△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则

25KA/4S系统铜母线最小截面积S=（25000/13）*√4/215=260 mm² 用60*5就可以了.

31.5KA/4S系统铜母线最小截面积S=（31500/13）*√4/215=330 mm²

240KA/4S系统铜母线最小截面积S=（40000/13）*√4/215=420 mm²

263KA/4S系统铜母线最小截面积S=（63000/13）*√4/215=660 mm²

280KA/4S系统铜母线最小截面积S=（80000/13）*√4/215=840 mm²

接地母线按系统额定短时耐受电流的86.7%考虑:

25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm²

231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm²

240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm²

263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm²

280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm²

相关问答

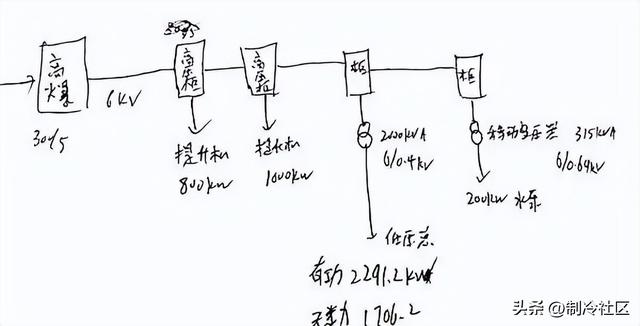

帮忙算一下高压柜的整定值！和总的用电负荷和总电流！

1、高压柜-1（800KW提升机）整定电流：

A、计算电流：80A；

B、过流一段：1.25×80A≈100A ；时间60s；

C、过流二段：1.50×80A≈120A ；时间2s；

D、速断电流：6.00×80A≈480A ；时间0s；

2、高压柜-2（1000KW提升机）整定电流：

A、计算电流：100A；

B、过流一段：1.25×100A≈125A ；时间60s；

C、过流二段：1.50×100A≈150A ；时间2s；

D、速断电流：6.00×100A≈600A ；时间0s；

3、高压柜-3（2000KVA变压器）整定电流：

A、额定电流：193A；

B、过流一段：1.15×193A≈221A ；时间60s；

C、过流二段：1.50×193A≈289A ；时间2s；

D、速断电流：6.00×193A≈1154A ；时间0s；

4、高压柜-4（315KVA移动变压器）整定电流：

A、额定电流：30.31A；

B、过流一段：1.15×30.31A≈35A ；时间60s；

C、过流二段：1.50×30.31A≈46A ；时间2s；

D、速断电流：6.00×30.31A≈182A ；时间0s；

【注意】你的电负荷可能是采矿井下供电系统，采矿井下是国家设计规范及安全规范不允许单电源配电的。此定值保护仅作为一般知识了解或作业而已。不可用于实践！

负荷计算

1、低压负荷计算：

A、低压总统计负荷：P=2491.2、Q=1845.80、S=3100.60；

B、低压总计算负荷：

Pjs=2117.52、Qjs=1568.93、Sjs=2635.51。

2、高压负荷计算：

A、高压统计负荷：P=1800、Q=1256.41、S=2195.12；

B、高压计算负荷：

Pjs=1530.00、Qjs=1067.55、Sjs=1865.85。

3、高压总负荷计算：

A、总统计负荷：

P=4415.76 KW、Q=3194.50 KVAR、S=5450.75KVA；

B、总计算负荷：

Pjs=3763.40 KW、Qjs=2715.32 KVAR、Sjs=4633.14 KVA；

C、6KV高压侧设置2000KVAR的高压电容补偿装置，补偿后计算负荷修订为：

Pjs=3763.40 KW、Qjs=715.32 KVAR、Sjs=3820.95 KVA；

D、6KV高压总计算负荷：

Pjs=3763.40 KW；

Qjs=715.32 KVAR；

Sjs=3820.95 KVA；

Ijs=367.67 A。
