混凝土里加粉煤灰，到底是好是坏

热门资讯 2025年07月23日 22:29 1 admin

砼友们！混凝土作为建筑界的“顶梁柱”，它的性能直接决定着工程质量与寿命。这几年，环保风越吹越劲，工业废料再利用呼声高涨，粉煤灰这位燃煤电厂的“副产品”，顺势成了混凝土界的“新宠”。但不少人心里犯嘀咕：往混凝土里加粉煤灰，到底是好是坏？今天，咱就掰开了、揉碎了，把这事唠明白！

一

粉煤灰的来源与特性

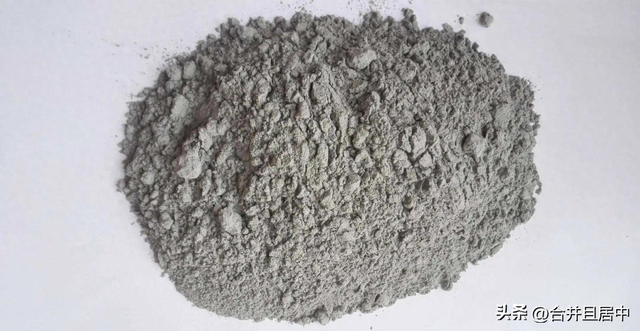

粉煤灰是燃煤电厂燃烧煤炭时产生的细灰，其颗粒尺寸通常在几微米到几十微米之间，呈细腻粉末状。粉煤灰主要由氧化硅（SiO₂）、氧化铝（Al₂O₃）和少量氧化铁（Fe₂O₃）等组成，这些成分赋予了粉煤灰潜在的火山灰活性。

粉煤灰中的氧化硅和氧化铝在碱性环境下能与水泥水化产物发生反应，生成具有胶凝性的物质，从而增强混凝土的强度和耐久性。

（1）改善混凝土的工作性：粉煤灰的微细颗粒能填充水泥颗粒间的空隙，提高混凝土的流动性。

（2）提高混凝土的强度和耐久性：粉煤灰的活性成分能与水泥水化产物反应，生成胶凝物质，填充孔隙，提高密实性和强度。

（3）降低混凝土的成本：粉煤灰价格较低，可作为混凝土掺合料，降低生产成本。

（4）有利于环境保护：粉煤灰的利用可实现工业废料的资源化，减少环境污染，降低水泥生产中的能源消耗和二氧化碳排放。

粉煤灰作为一种具有独特化学成分和火山灰活性的工业废料，在建筑材料领域具有广阔的应用前景。通过合理利用粉煤灰，可以提高混凝土的性能和质量，实现资源的循环利用和环境保护目标。

二

新拌混凝土工作性的改善

在混凝土生产实践中，掺入粉煤灰对新拌混凝土工作性的优化作用显著，主要体现在流动性增强与粘聚保水性提升两方面。

（1）流动性增强：

粉煤灰对混凝土流动性的改善，本质上是其颗粒特性在混凝土浆体中产生的多重物理效应共同作用的结果。从微观结构层面分析，粉煤灰的平均粒径显著小于水泥颗粒，其微细颗粒能够精准填充水泥颗粒堆积形成的孔隙。当粉煤灰掺入混凝土后，可使浆体的堆积密实度提高，有效减少颗粒间的空隙体积。这种 “微集料填充效应” 降低了混凝土内部的摩擦阻力，使得浆体在重力或机械振捣作用下更易流动。

此外，粉煤灰颗粒多呈光滑的玻璃球状，这种特殊的颗粒形态赋予其优异的 “滚珠轴承效应”。在混凝土拌合物运动过程中，球状粉煤灰颗粒如同微型滚珠，在水泥浆体中滚动滑移，进一步降低颗粒间的摩擦力。显著改善了混凝土在搅拌、运输和浇筑过程中的施工性能。在高层泵送混凝土施工中，这种流动性优势可有效降低泵送阻力，减少堵管风险，提升施工效率。

（2）粘聚性和保水性提升：

粉煤灰的加入不仅能增强混凝土的流动性，还能显著提升其粘聚性和保水性。粉煤灰颗粒表面光滑且具有较高的比表面积，这使得它能够吸附更多的水分，从而减少混凝土的泌水现象。

具体来说，粉煤灰的颗粒表面具有较高的亲水性，能够吸附并保持大量的水分。这种吸附作用不仅有助于提高混凝土的均匀性，还能防止因水分流失而导致的裂缝和强度下降。此外，粉煤灰的保水作用还能在一定程度上减缓混凝土的凝结时间，为施工提供更充裕的时间窗口。

三

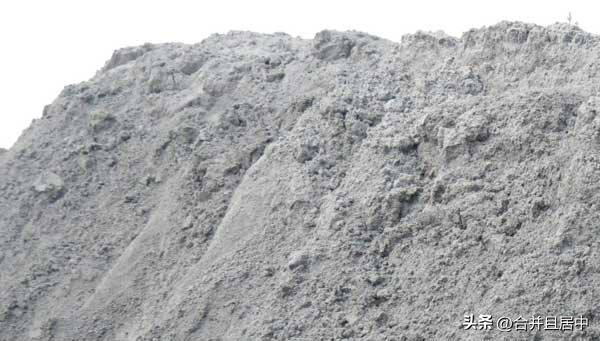

硬化后混凝土的强度发展

（1）早期强度增长稍慢：

在混凝土中加入粉煤灰后，早期强度的增长可能会比普通混凝土稍慢。这是因为粉煤灰的火山灰反应需要一定的时间才能充分进行，初期主要依靠水泥的水化反应提供强度。因此，在混凝土的早期阶段，强度发展相对较缓。

具体来说，粉煤灰的火山灰反应是一个渐进的过程，需要一定的时间才能充分发挥其活性。在早期，水泥的水化反应是主要的强度来源，而粉煤灰的活性成分尚未充分反应，因此早期强度增长相对较慢。

（2）后期强度显著提升：

随着龄期延长，粉煤灰的火山灰反应逐渐主导强度发展，通过级联水化与多尺度强化机制显著提升混凝土性能：

1.火山灰反应的级联水化：

28天后，粉煤灰中的活性SiO₂与Al₂O₃与水泥水化产物（如CH晶体）发生二次反应，生成二次C-S-H凝胶与C-A-H产物。这些火山灰产物不仅填充毛细孔隙，还通过与水泥水化产物的化学键合形成“核-壳”结构，显著改善界面过渡区性能。

2.微结构致密化路径：

孔隙结构优化：火山灰产物填充50-500nm的毛细孔，将连通孔转化为半封闭孔，降低孔隙率并提高孔隙曲折度，从而减少应力集中与渗透通道；

界面过渡区强化：火山灰产物与水泥水化产物形成致密过渡层，降低界面区厚度并提升显微硬度，增强骨料-浆体粘结强度；

纳米级增强：火山灰反应生成的纳米级C-S-H凝胶填充于水泥水化产物间隙，提高基体弹性模量与抗裂性能。

3.强度超越机制：

长期龄期时，火山灰混凝土的强度逐渐超越基准混凝土，归因于火山灰产物的持续填充效应与C-S-H凝胶的钙硅比优化，使混凝土强度与耐久性协同提升。

四

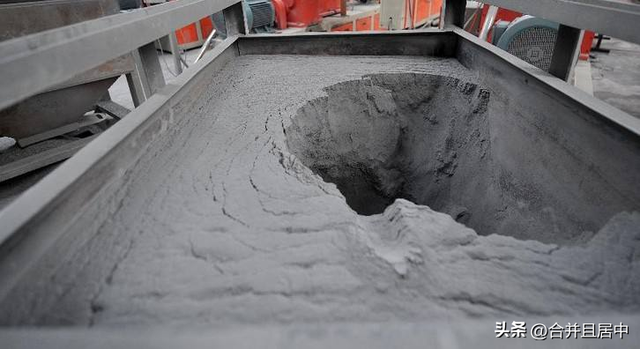

混凝土耐久性的全面提升

（1）抗化学侵蚀能力增强：

在复杂化学环境下，混凝土结构的耐久性面临严峻考验，而粉煤灰的掺入为提升混凝土抗化学侵蚀能力提供了有效途径。从化学反应机理分析，粉煤灰中富含的活性氧化硅（SiO₂）和氧化铝（Al₂O₃），能够与水泥水化产物氢氧化钙（Ca (OH)₂）发生二次水化反应，生成低钙硅比的水化硅酸钙（C-S-H）凝胶和水化铝酸钙（C-A-H）凝胶。这些新生成的凝胶产物具有更致密的微观结构，可有效填充混凝土内部孔隙，将孔隙率降低。

当混凝土暴露于酸性环境时，H⁺离子的侵蚀作用会破坏水泥石结构。而粉煤灰的二次水化产物能够消耗 H⁺离子，形成稳定的盐类物质，缓冲 pH 值下降。在碱性环境中，粉煤灰可减少碱 - 骨料反应的发生几率，通过吸附和固定碱性物质，降低反应活性。研究数据显示，在硫酸盐侵蚀环境下，掺粉煤灰的混凝土，其抗硫酸根离子渗透能力较基准混凝土提高，显著延缓侵蚀破坏进程，有效延长结构服役寿命。

（2）抗冻融性能改善：

在寒冷地区，冻融循环是导致混凝土结构劣化的重要因素。粉煤灰对混凝土抗冻融性能的改善作用，主要体现在微观结构优化和材料韧性提升两个方面。一方面，粉煤灰的微集料填充效应能够细化混凝土内部的孔隙结构，减少连通孔隙数量，使毛细孔中的水分迁移路径更加曲折，降低水分饱和度。研究表明，掺入粉煤灰可使混凝土内部可冻水含量降低，从而减少冻胀应力的产生。

另一方面，粉煤灰的球状颗粒形态和高比表面积特性，使其能够在混凝土中形成良好的界面过渡区。当混凝土遭受冻融循环时，粉煤灰颗粒周围的 C-S-H 凝胶能够有效缓解因体积变化产生的应力集中，增强混凝土的变形能力。此外，粉煤灰中的活性成分与水泥水化产物的持续反应，不断生成新的凝胶物质，对微裂缝进行自修复，进一步提升混凝土的抗冻融破坏能力。

（3）抗碳化能力提升：

混凝土碳化是影响钢筋混凝土结构耐久性的关键问题。碳化过程中，大气中的二氧化碳（CO₂）通过孔隙扩散进入混凝土内部，与 Ca (OH)₂反应生成碳酸钙（CaCO₃），导致混凝土碱性降低，破坏钢筋表面钝化膜，引发钢筋锈蚀。粉煤灰的掺入能够从多个层面延缓碳化进程。首先，粉煤灰的二次水化反应消耗大量 Ca (OH)₂，降低了混凝土中可碳化物质的含量。其次，其生成的 C-S-H 凝胶具有更高的密实度和更低的渗透性，将混凝土的气体扩散系数降低，有效阻挡 CO₂的侵入。

此外，粉煤灰的微集料填充效应使混凝土内部孔隙结构更加均匀，减少了 CO₂的扩散通道。试验表明，在相同环境条件下，掺 20% 粉煤灰的混凝土，其碳化深度在 28 天时比基准混凝土减少 30%-40%，180 天时减少 25%-30%，显著延长了钢筋开始锈蚀的时间，为钢筋混凝土结构提供更长久的保护。

通过以上分析可见，粉煤灰在混凝土中的应用不仅实现了工业固废的资源化利用，更从多维度提升了混凝土的综合性能。其对混凝土耐久性的显著改善作用，结合在工作性和强度发展方面的优势，充分彰显了粉煤灰混凝土在现代绿色建筑工程中的重要价值和广阔应用前景。
