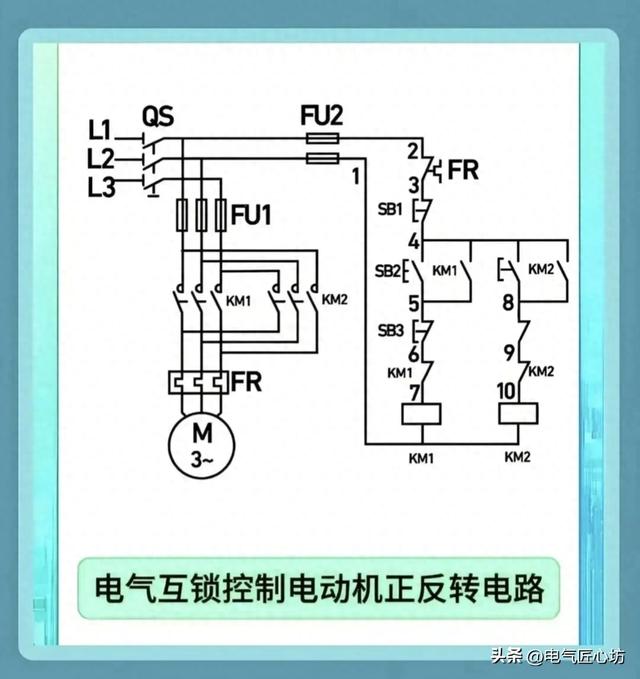

1. 电气互锁控制电动机正反转电路

核心功能：通过接触器辅助常闭触点实现互锁，防止正反转接触器同时吸合导致电源短路，仅能手动切换电机正转/反转（切换前需先停止电机）。

应用场景：

对电机正反转切换频率低、无紧急切换需求的设备，如小型起重机（提升/下降）、手动控制的传送带（正转送料/反转退料）、小型卷扬机等。

场景特点：操作节奏慢，切换时允许“先停后换”，且对安全性要求仅需基础短路防护，无需快速响应。

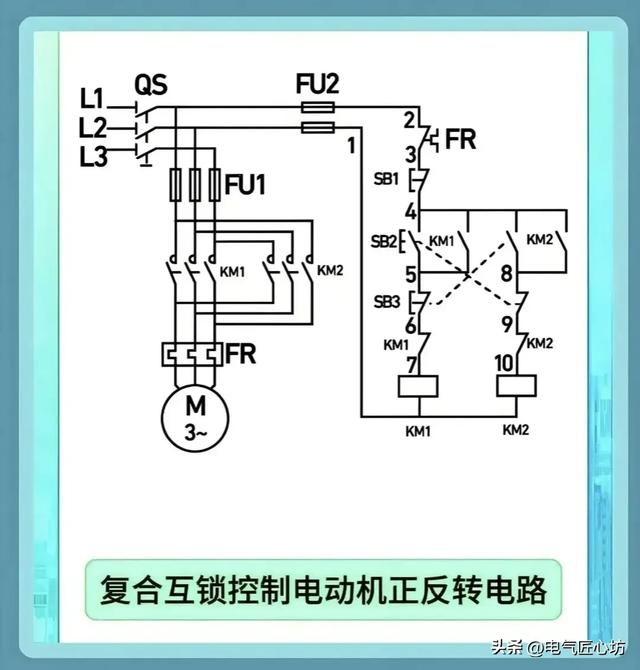

2. 复合互锁控制电动机正反转电路

核心功能：同时具备“电气互锁（接触器触点）”和“机械互锁（按钮触点）”，既防短路，又支持正反转直接切换（无需先停电机），安全性和操作效率更高。

应用场景：

需频繁、快速切换正反转，且对安全性要求高的设备，如机床主轴（正转切削/反转退刀）、电动葫芦（快速升降切换）、搅拌机（正转搅拌/反转出料）、电梯门机（开门/关门快速切换）等。

场景特点：操作节奏快，切换时不允许“先停后换”（否则影响效率），且需双重防护避免短路，保障设备和人员安全。

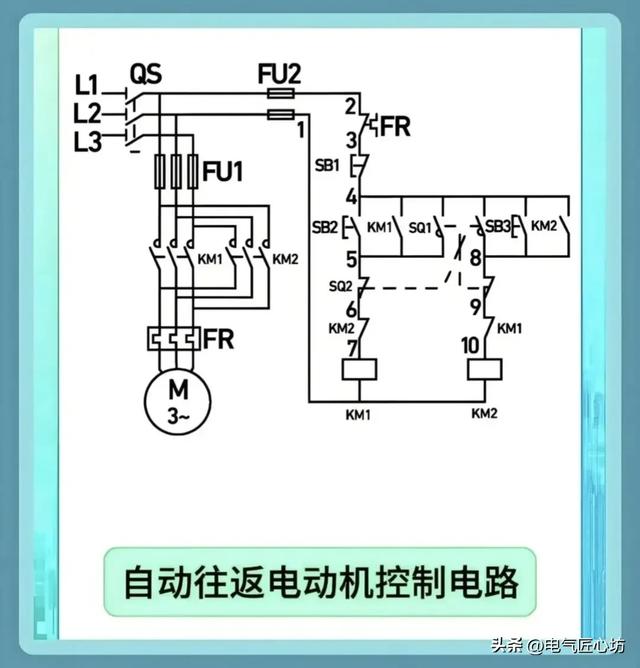

3. 自动往返控制电路

核心功能：通过行程开关（限位开关）检测电机带动的机械部件位置，自动触发电机正反转，实现“往复运动”，无需持续手动操作。

应用场景：

需机械部件沿固定路径自动往返的设备，如机床工作台（自动进给/退回，如刨床、磨床）、自动送料机（往返推送物料）、洗车机（往返喷淋清洗）、电梯（楼层间自动往返停靠）等。

场景特点：机械运动有明确的“起点”和“终点”，需自动限位并切换方向，减少人工干预，提升自动化程度。

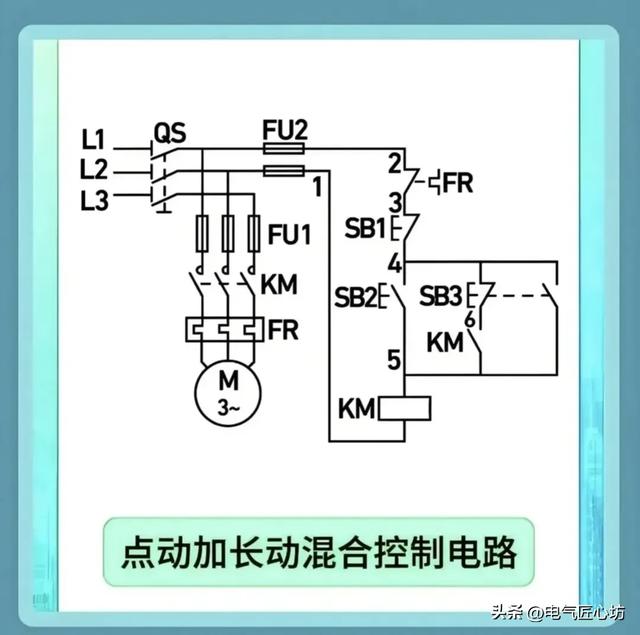

4. 点动加长动混合控制电路

核心功能：同时支持“点动控制”（按下按钮电机运转，松开即停）和“长动控制”（按下按钮电机持续运转，需按停止按钮才停），按需切换操作模式。

应用场景：

需兼顾“精准微调”和“持续运行”的设备，如机床（点动调整刀具/工件位置，长动进行切削加工）、起重机（点动对位吊物，长动升降/移动）、输送机（点动校准输送带，长动输送物料）、小型机床（点动试机，长动正常工作）等。

场景特点：既需要临时、精准的动作（点动），也需要稳定、持续的运行（长动），两种模式按需切换以满足不同操作需求。
