前言

近期充电头网拿到了荣耀一款100W欧规快充充电器，与以往拆解的款式相比，这款产品采用了全新氮化镓方案设计以及配置USB-C快充接口，适配性更好，更加符合当下主流需求。

此外，性能方面做到同时支持PD、PPS以及荣耀私有100W快充，不仅可以满足荣耀旗下设备快充，也能为苹果、三星等品牌设备使用，搭配USB-C线即可实现笔电设备快速满血复活。下面我们就来看看这款充电器的具体设计。

荣耀100W氮化镓充电器外观

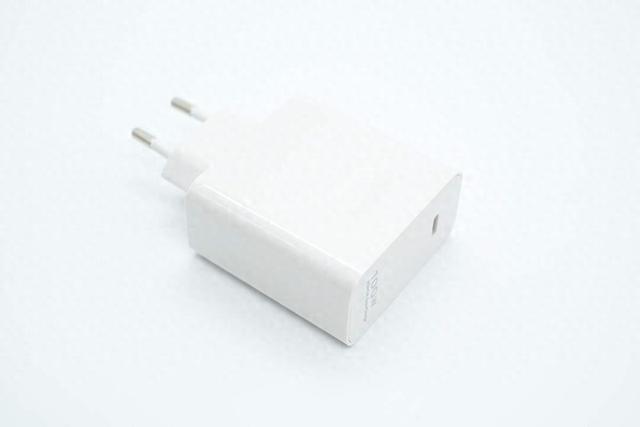

充电器采用PC阻燃材质白色塑料外壳，机身表面高光亮面处理，同时正背面设计有小凹面方便插拔。

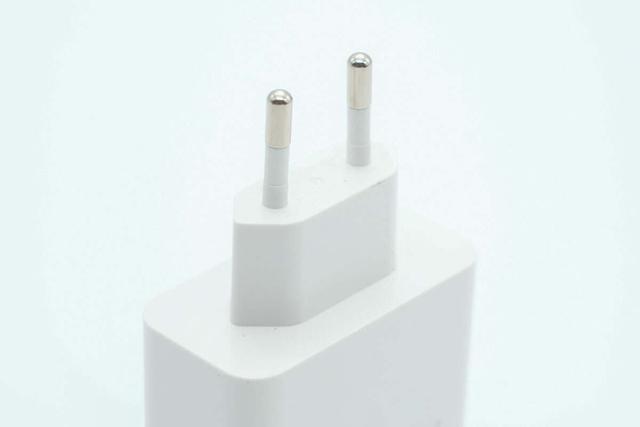

充电器配备欧规插脚。

输出端配备单USB-C接口。

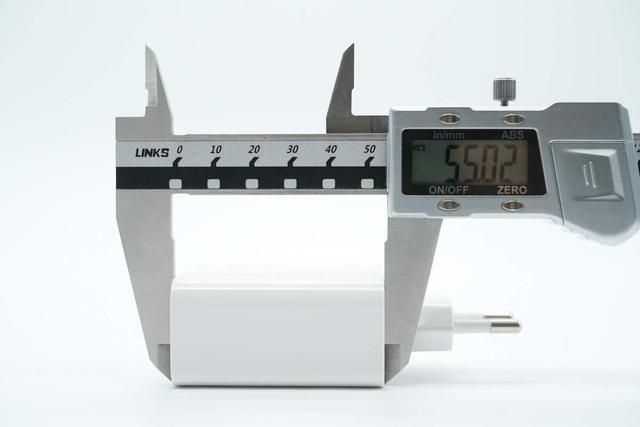

实测充电器机身主体长度为55.02mm。

宽度为54.92mm。

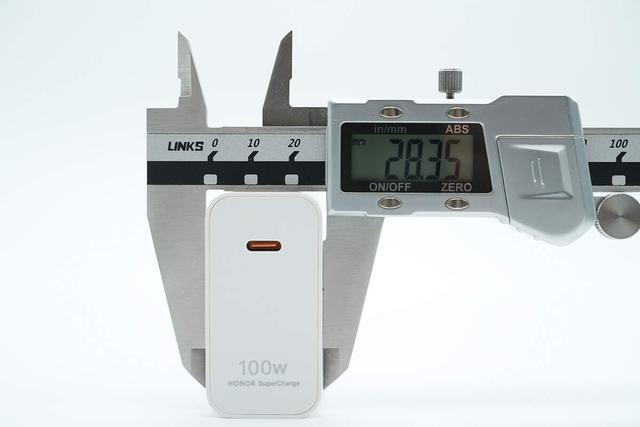

厚度为28.35mm。

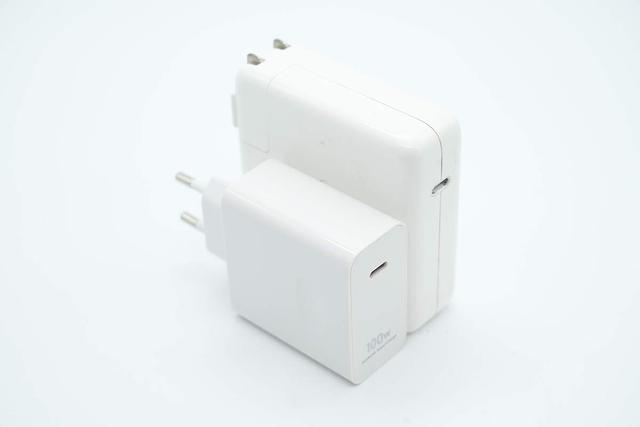

和苹果96W充电器放在一起对比，体积优势明显。

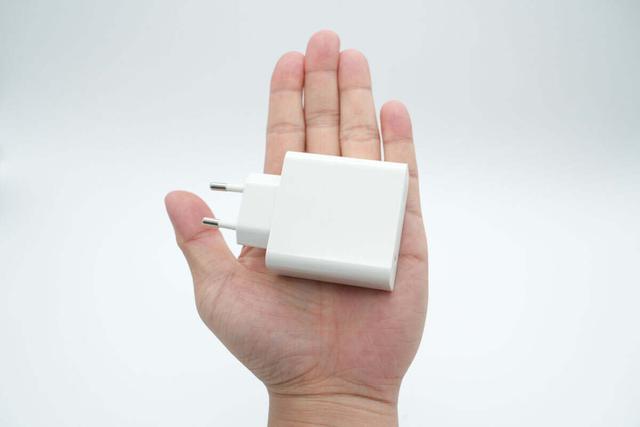

充电器拿在手上的大小直观感受。

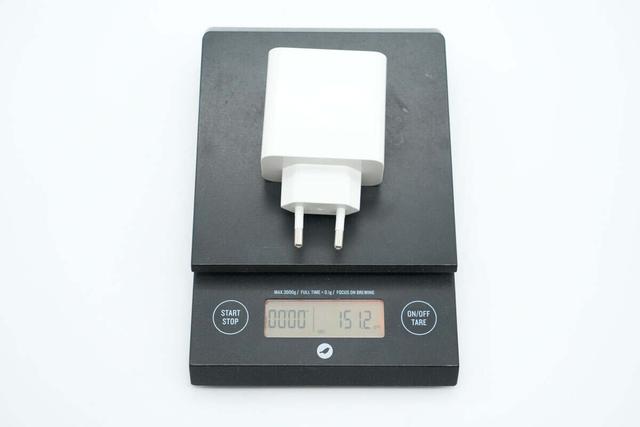

另外测得充电器重量约为151g。

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、PD3.0、PPS等充电协议。

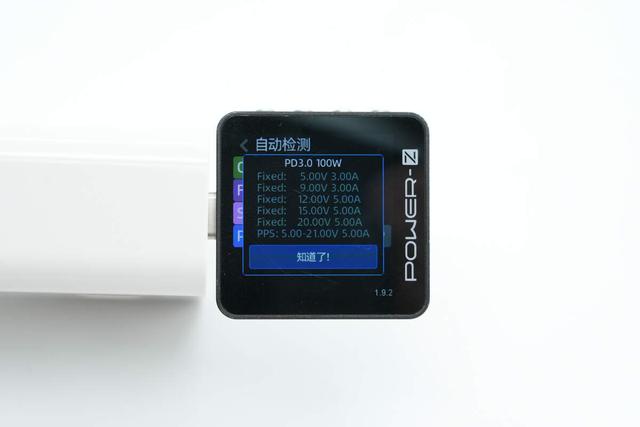

PDO报文显示USB-C口还具备5V3A、9V3A、12V5A、15V5A、20V5A五组固定电压档位，以及5-21V5A一组PPS电压档位。

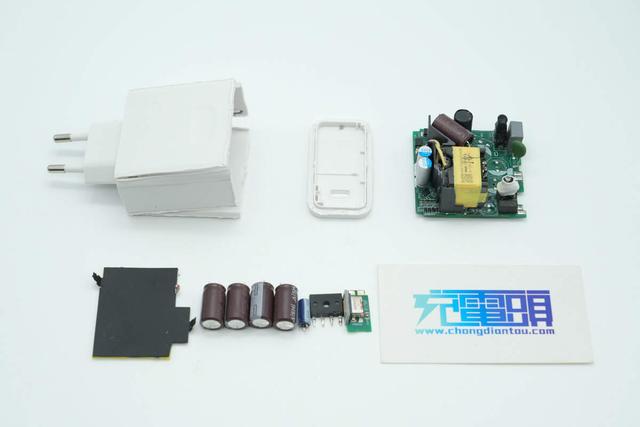

荣耀100W氮化镓充电器拆解

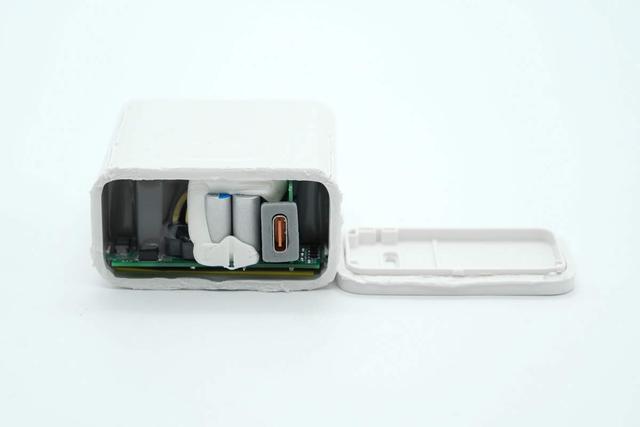

将充电器输出端外壳切割开。

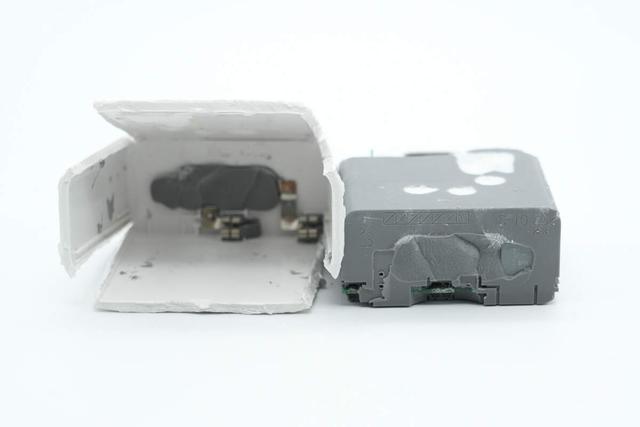

由于内部灌胶缘故，PCBA模块固定十分牢固，只能进一步切割外壳取出。

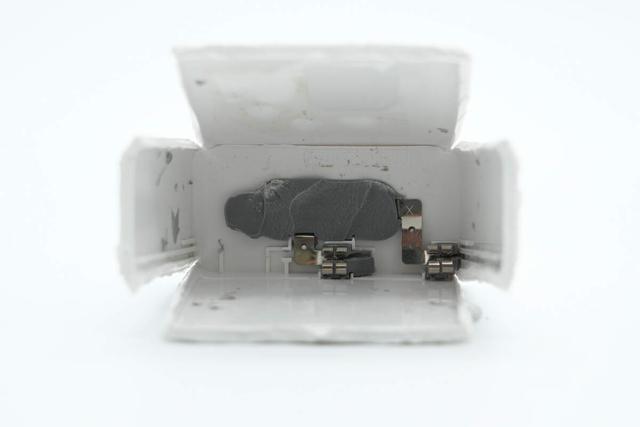

充电器插脚与PCBA模块采用金属弹片接触式通电设计。

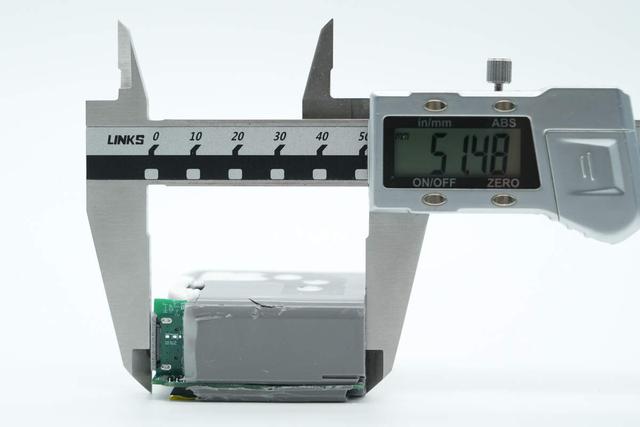

测得PCBA模块长度为51.48mm。

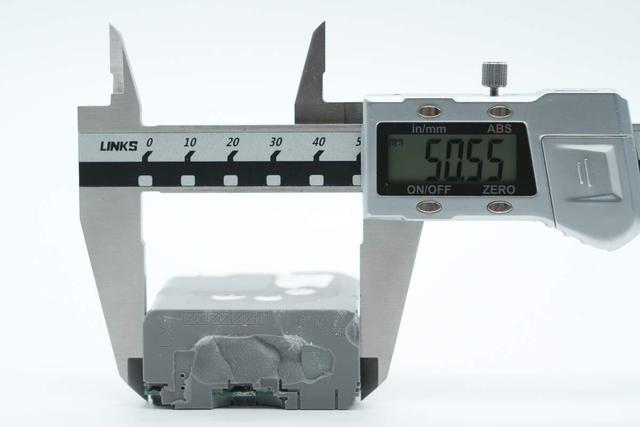

宽度为50.55mm。

厚度为24.31mm。

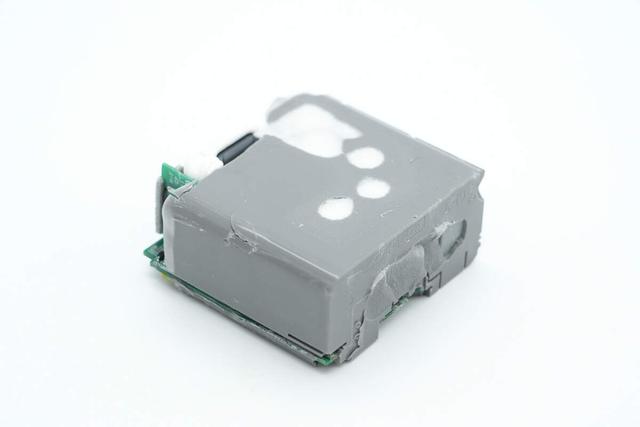

PCBA模块灌胶提升整体的耐候性和散热性能。

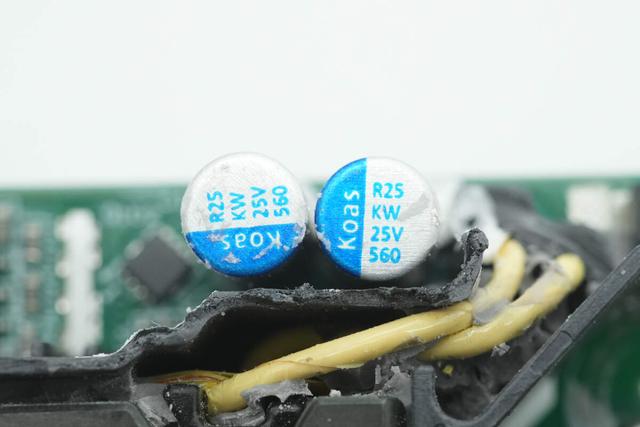

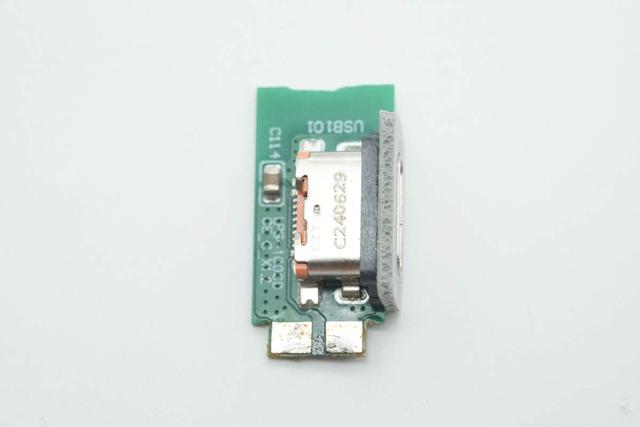

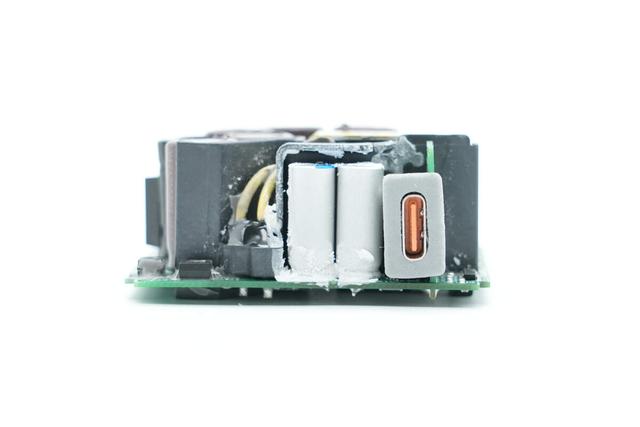

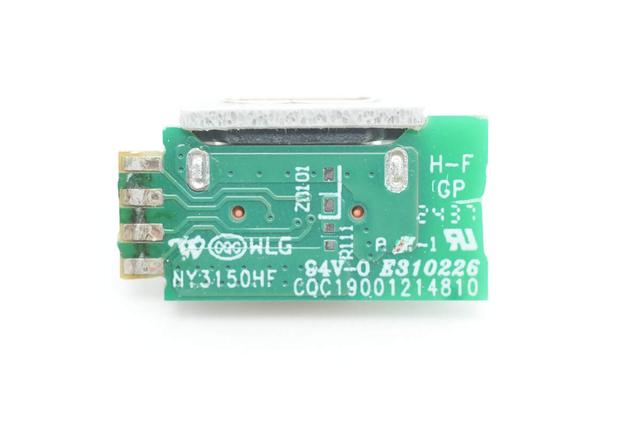

输出端固态滤波电容打胶加固，USB-C接口母座贴有保护垫。

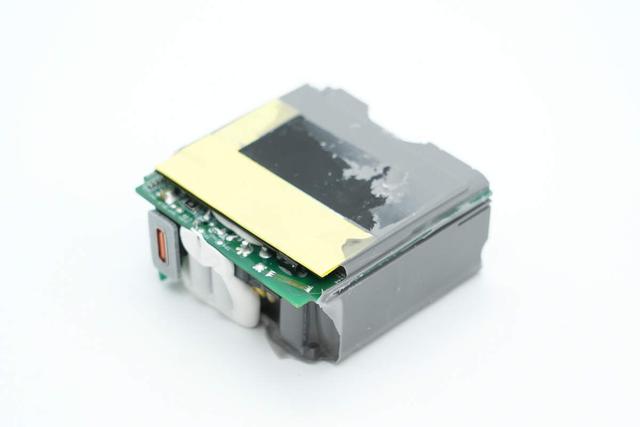

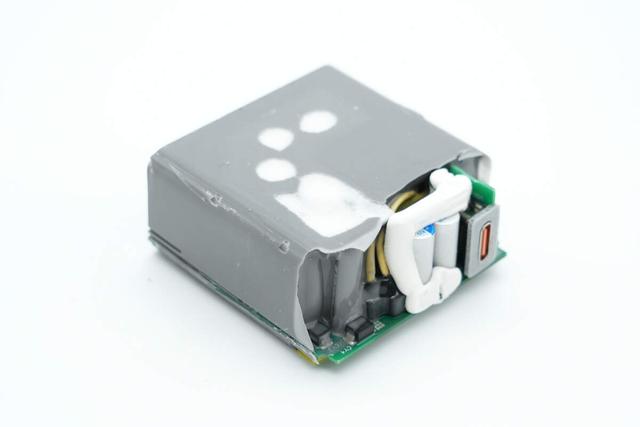

模块背面覆盖金属散热板进一步提升散热效果，同时包裹胶带以及采用麦拉片隔离来实现绝缘保护。

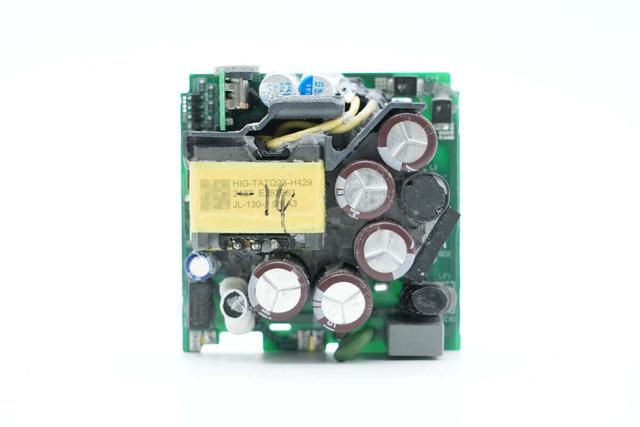

将导热胶清理干净，模块正面设有整流桥、电容、变压器等器件，初次级间设有塑料隔离板。

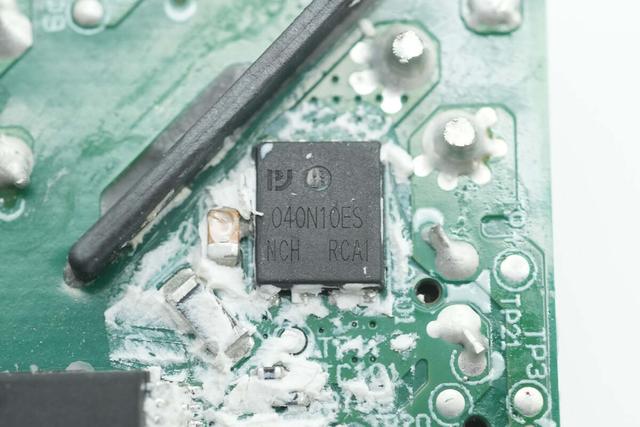

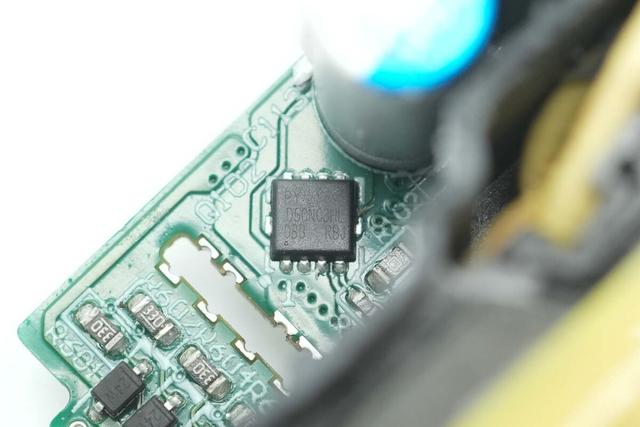

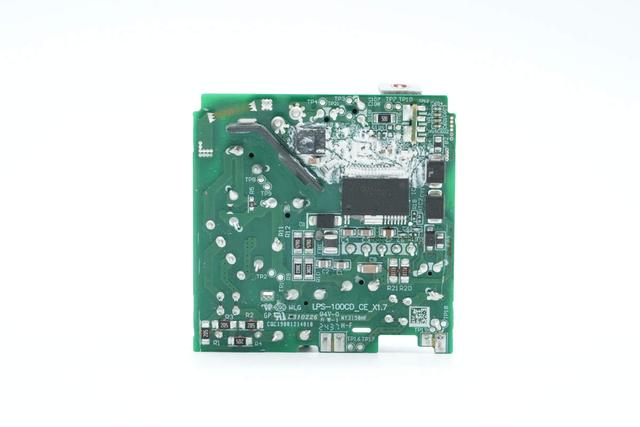

该设计使用单颗初次级全集成芯片实现，芯片放置于主PCB的 Bottom面，除此之外Bottom面还放置同步整流MOS和贴片Y电容。

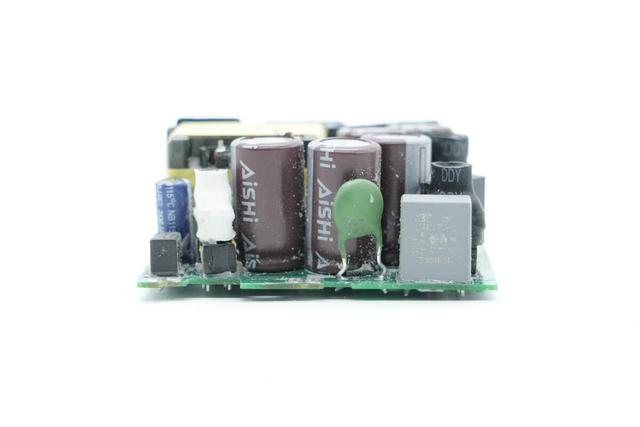

模块输入端一览，可以看到设有延时保险丝、共模电感、NTC热敏电阻、安规X2电容以及高压滤波电解电容。

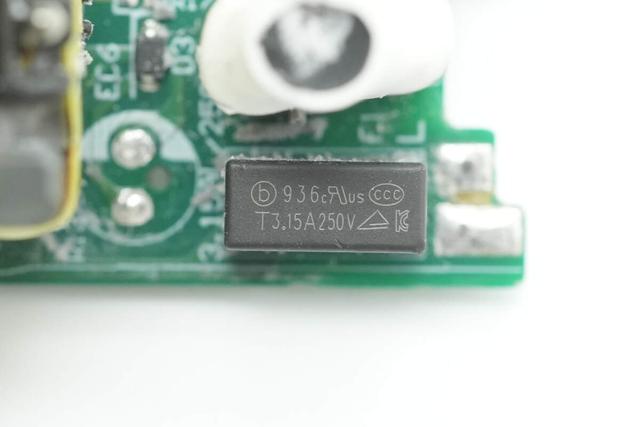

延时保险丝来自贝特电子，出料号936，规格为3.15A 250V。

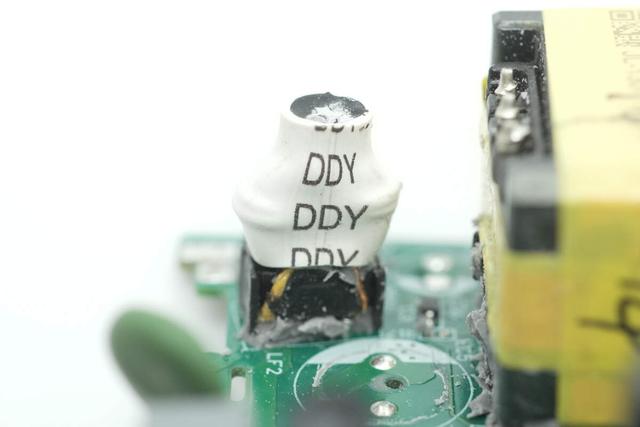

共模电感外套白色热缩管绝缘保护。

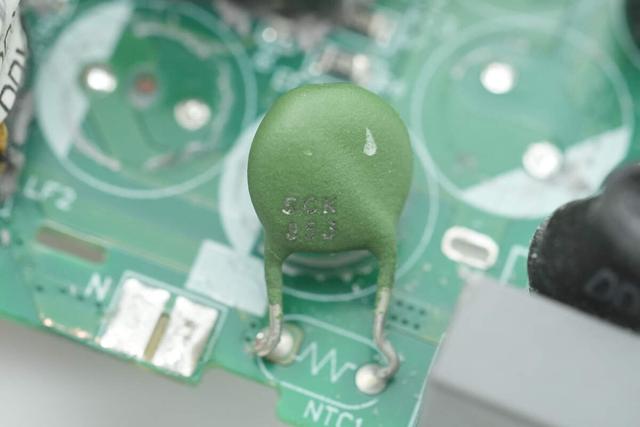

NTC热敏电阻用于抑制上电浪涌电流。

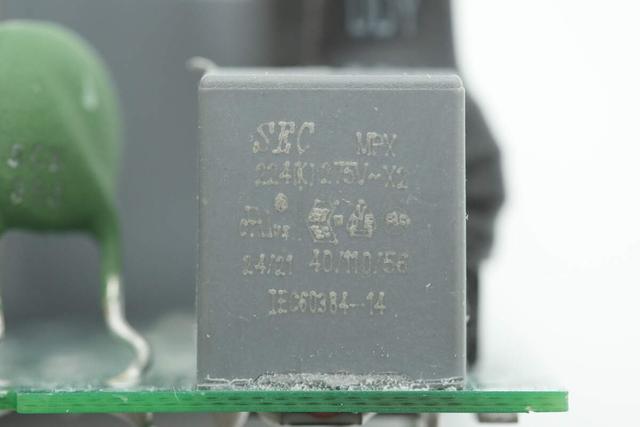

安规X2电容来自SEC成功工业，容量为0.22μF。

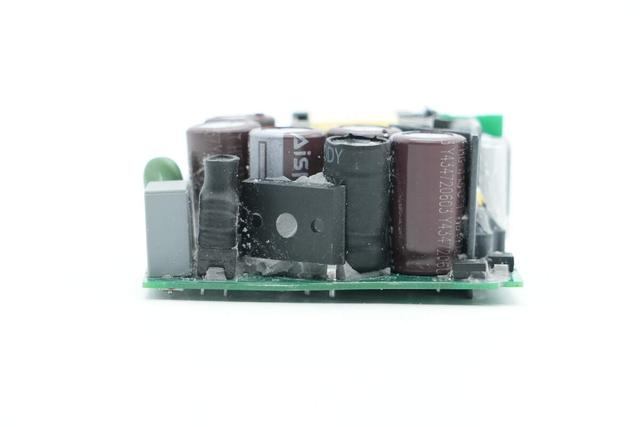

模块一侧设有二级共模电感、整流桥、工字滤波电感以及另外三颗高压滤波电解电容。

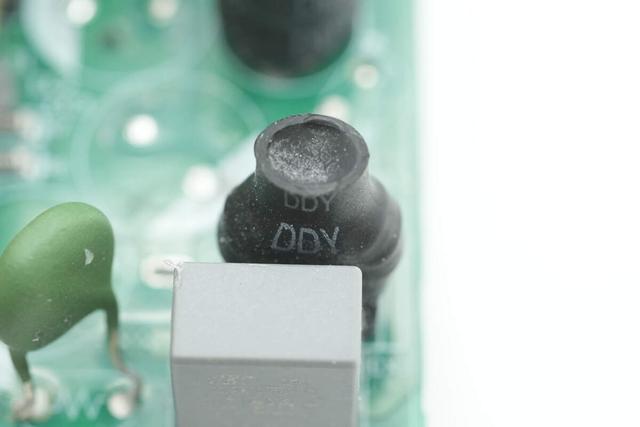

二级共模电感外套黑色热缩管绝缘保护。

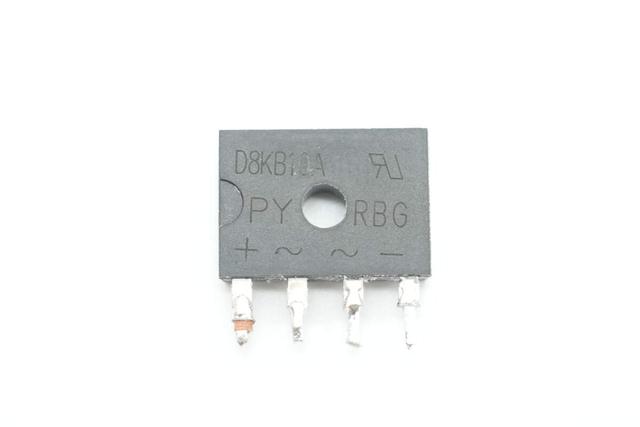

输入端整流桥来自平伟，型号D8KB10A，规格为8A 1000V，采用D3K封装。

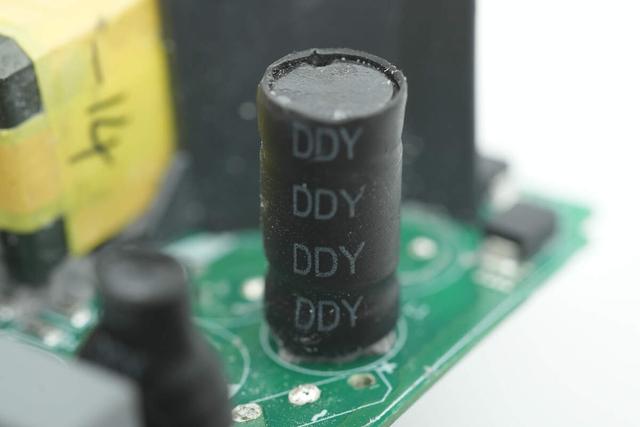

工字滤波电感外套热缩管绝缘保护。

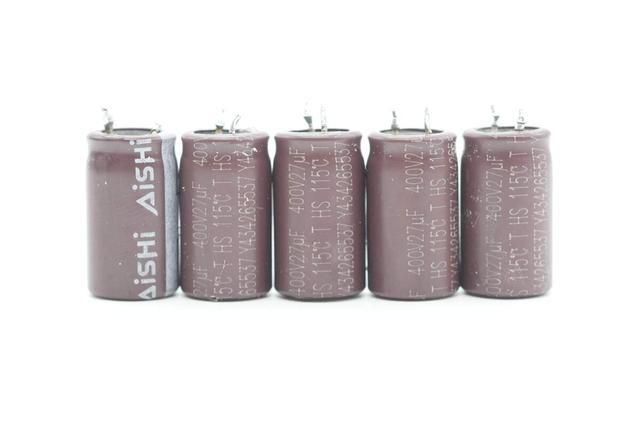

五颗高压滤波电解电容来自AiSHi艾华，规格均为400V27μF。

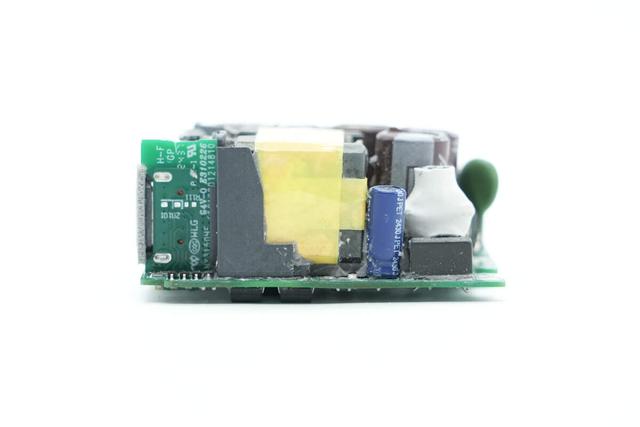

模块另一侧设有主控芯片供电电容以及变压器，变压器左侧设有塑料隔离板。

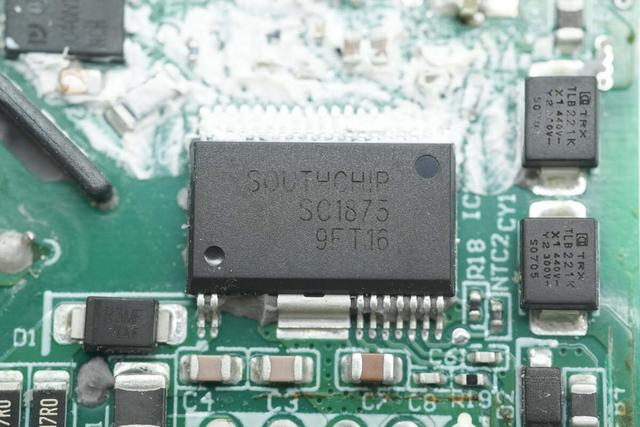

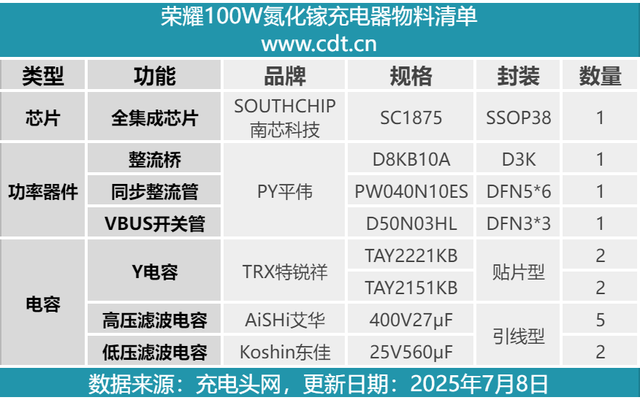

电源主控芯片采用南芯科技SC1875，这是一款高性能多模式反激式PWM转换器，采用SSOP38封装，创新性地将GaN开关管、初级控制器、次级控制器及协议控制器集成于单芯片中。该器件通过专利的PQLINK®隔离技术取代传统光耦，实现次级侧调节，显著简化便携设备电源方案的设计与生产流程。

SC1875具备自适应开关频率折返功能，可在全负载范围内实现高效转换：在高输入电压满负载时，采用同步整流零电压开关（SR-ZVS）技术提升能效；在低输入电压满负载时，通过连续导通模式/准谐振（CCM/QR）混合模式优化效率；空载状态下则自动切换至突发模式以降低功耗。器件内置完备保护机制，可有效防止异常工况下的电路损坏。

此外，其特有的频率抖动技术和智能驱动功能可显著抑制噪声干扰，优化电磁兼容（EMI）性能。

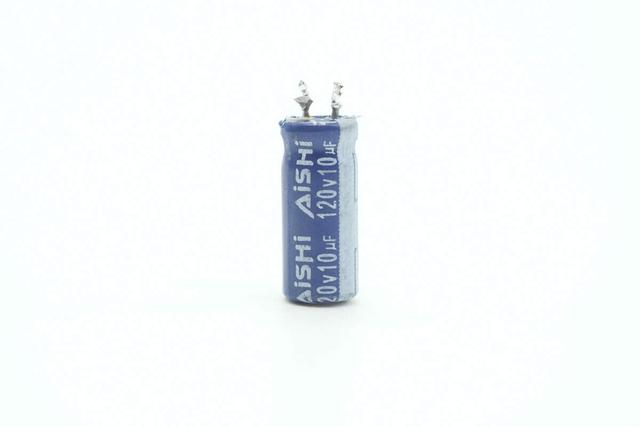

主控芯片供电电容来自艾华，规格为120V10μF。

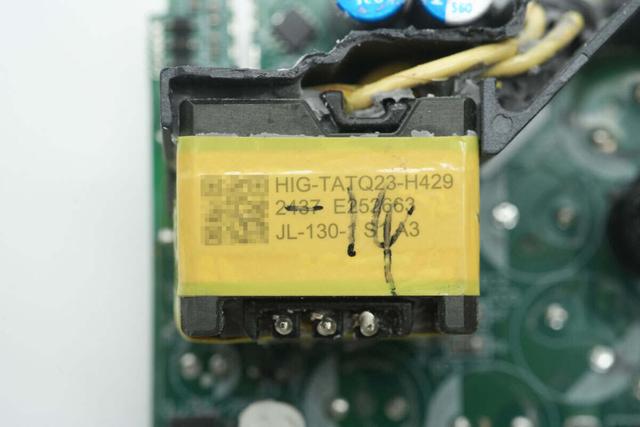

变压器特写。

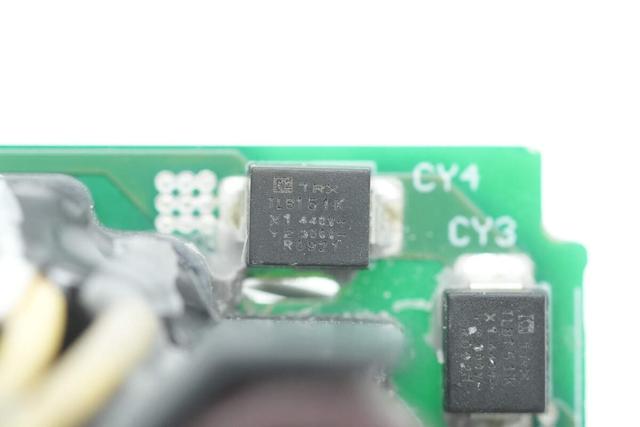

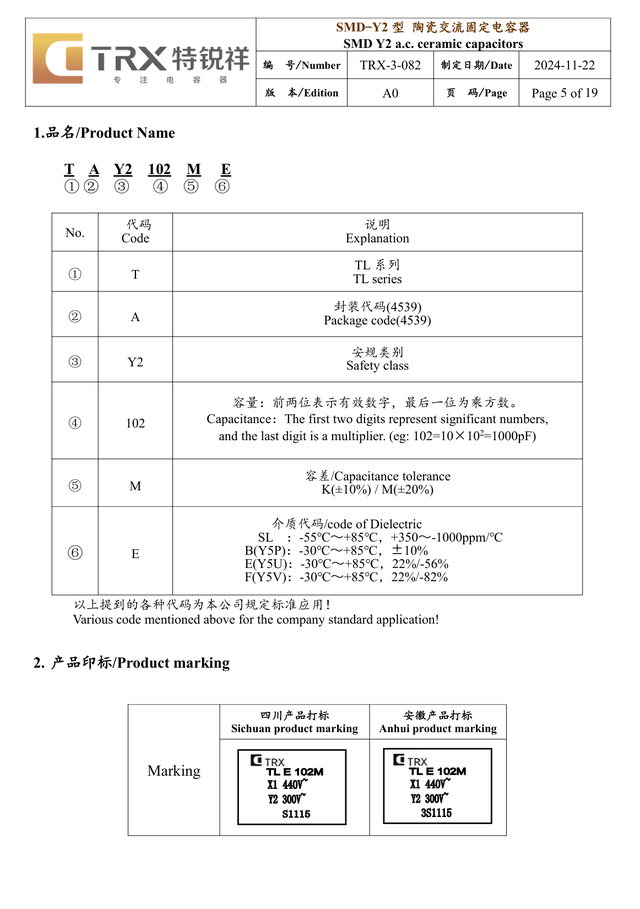

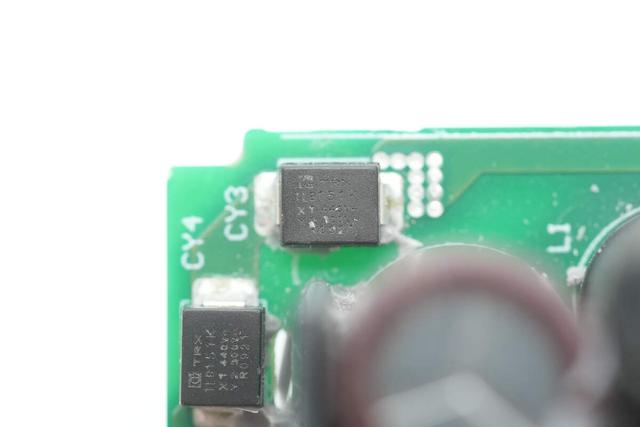

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TAY2221KB。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
