01 同步降压电源

一、SCT2450

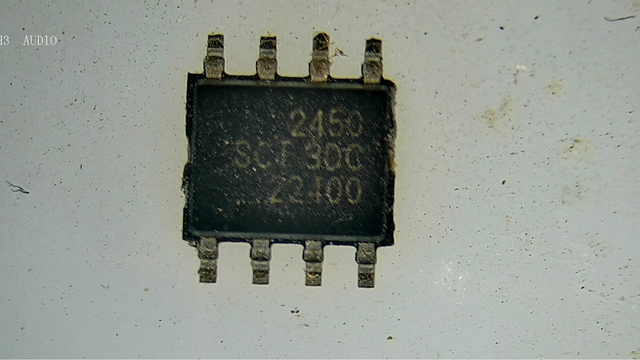

手边有一颗从别人电路板上拆卸下来的开关电源芯片，型号为SCT2450。这颗芯片输入电压范围高达 36V，可以提供输出5A电流。下面制作电路板对它进行初步测试。

二、测试电路

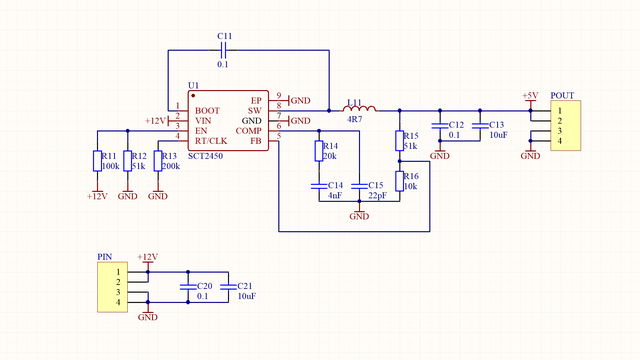

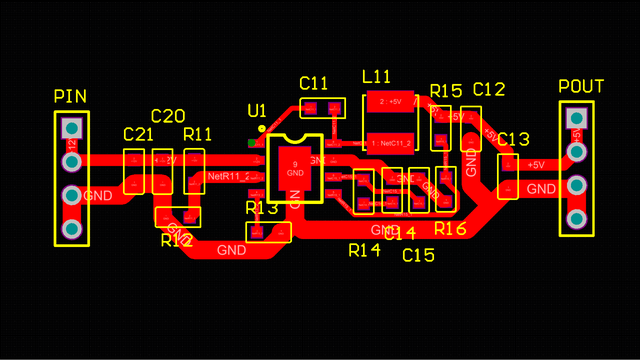

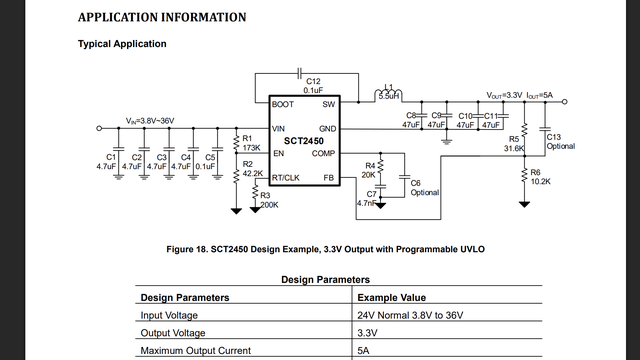

根据SCT2450数据手册，设计测试电路。数据手册中还给出了PCB铺设建议。根据手边已有的元器件的参数，调整了测试电路中部分器件的参数。特别是电压反馈回路的分压电阻。根据现在的电阻参数，可以计算出输出电压应该为 4.88V。铺设单面PCB，便于使用一分钟制板方法制作测试电路板。

三、焊接测试

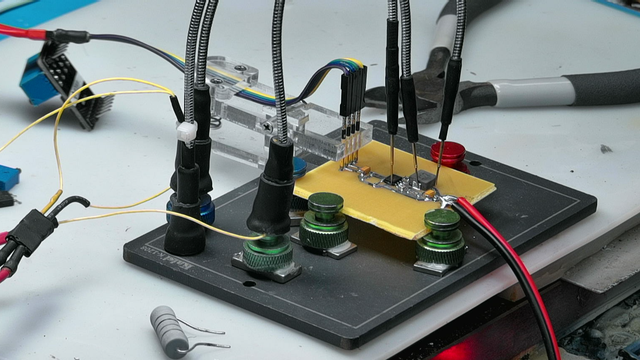

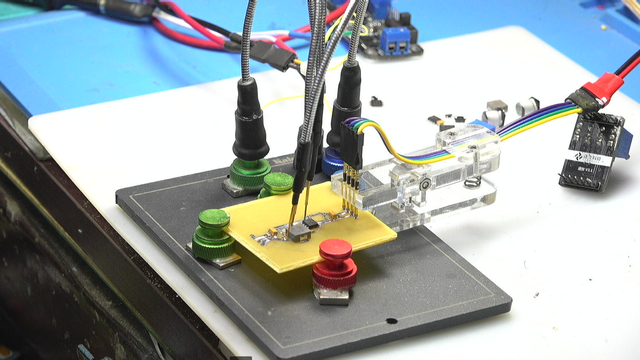

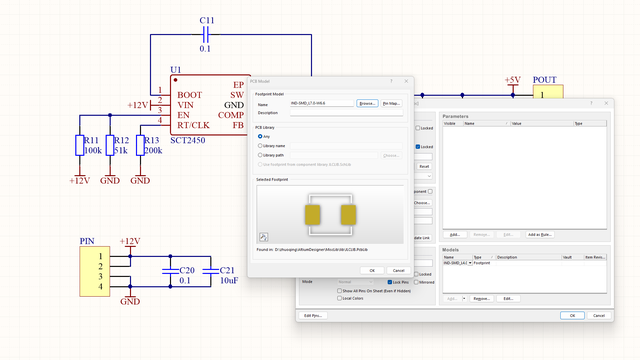

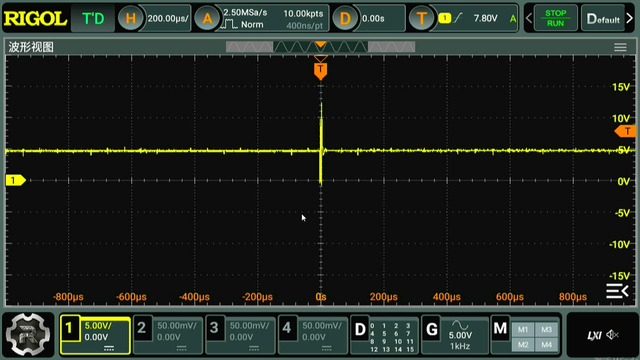

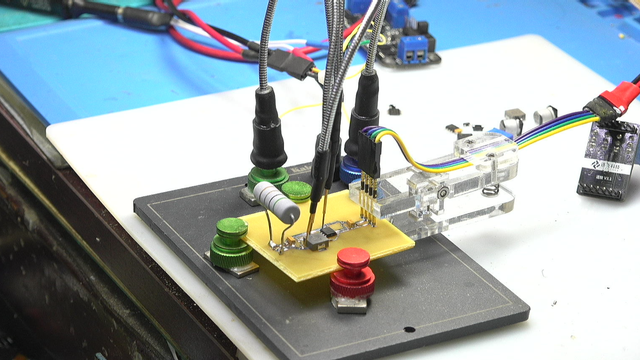

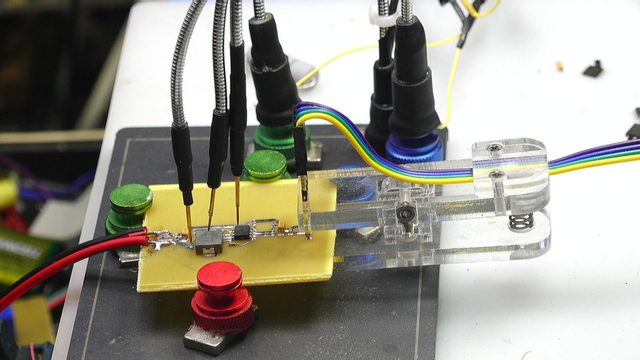

制作出测试PCB之后，才发现，所使用的电感尺寸小了，无法焊接现在的表贴电感。将它的尺寸重新调整。增加了电感管脚之间的距离。重新制作PCB，焊接清洗之后进行测试。给电路提供12V的输入电压，输出端口开路。输出电压为 4.9V，符合原理图给定的输出电压范围。观察此时芯片开关输出波形，可以看到，现在芯片处在间歇震荡过程。此时，电路的功耗非常小，大约100微安左右。

给电源输出增加一个电阻负载。电阻阻值为5欧姆。此时，输出电压上升到 5.15V 左右。这个升压令人感到惊讶。芯片开关输出波形变成了连续输出，不过，输出开关波形的频率在抖动。这是否是该芯片具有的扩展频率的特性，开关频率抖动可以减少 EMI 对外干扰。输入电流大约为 0.48A。此时电源转换效率达到 90%。

四、负载特性

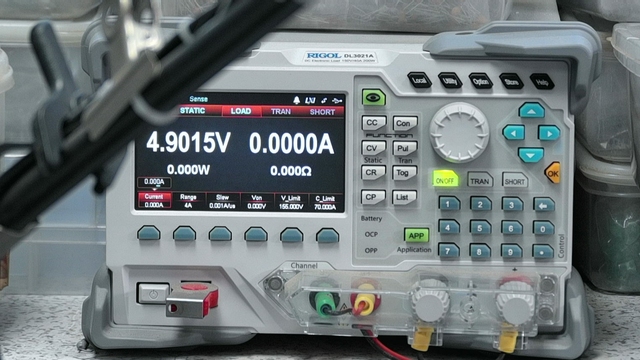

利用电子负载 DL3021A测量电源的输出电流与电压之间的关系。输出电压使用DM3068 直接在电源端口进行测量，电子负载只负责输出电流。测量结果显示，随着输出电流增加，电源电压也随之线性上升。这就奇怪了。为什么会出现这种情况呢？这难道是 SCT2450芯片具有一个正线路补偿功能？

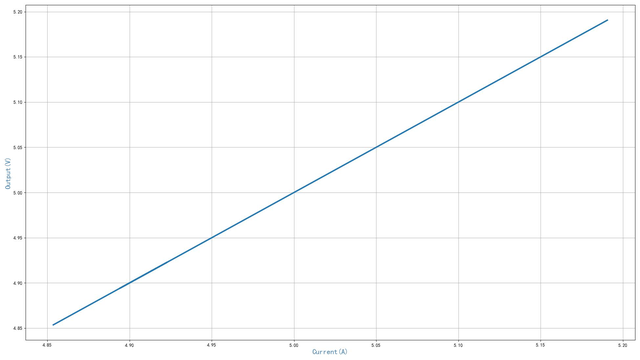

▲ 图1.4.1 输出电流与输出电压

※ 总结 ※

本文测试了DCDC电源 SCT2450的基本功能。静态下，它的输出电压符合设定电压值。功耗非常低。但是，这个电路输出电压会随着输出电流增加而上升。关于这一点，后面在参照它的数据手册，查找具体的原因。
