从棚屋起步的光刻巨头：ASML四十年技术突围之路！

百科大全 2025年09月07日 17:52 1 admin

在半导体产业的金字塔尖，ASML以全球光刻机市场超90%的份额构筑起难以撼动的技术壁垒。这家掌控着芯片制造"皇冠明珠"的荷兰企业，其故事的起点却充满戏剧性——1984年，在飞利浦埃因霍温旧园区Strijp-T的一座漏雨棚屋里，几名工程师将液压油泵搬进集装箱以隔绝噪音，只为让第一台PAS 2000光刻机能够正常运转。从棚屋实验室到阿姆斯特丹证券交易所的上市公司，从步进重复式光刻系统到垄断全球的极紫外（EUV）技术，ASML的四十年发展史，既是一部光刻精度从微米级向纳米级跨越的技术史诗，也是半导体产业协作创新与残酷竞争的缩影。如今，面对人工智能驱动的万亿半导体市场机遇，这家巨头正加速推进高数值孔径EUV技术，试图在摩尔定律的极限挑战中续写传奇。

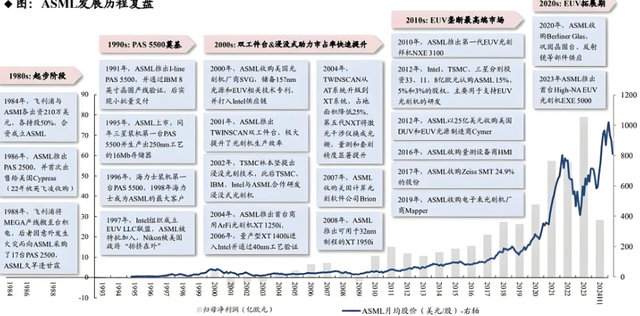

自 1984 年飞利浦与 ASMI 合资成立 ASML 以来，这家企业便踏上了波澜壮阔的发展征程。最初，团队在荷兰埃因霍温的简陋棚屋中开启研发之路，成功推出首台油压驱动光刻机 PAS2000。1990 年，突破性产品 PAS5500 让 ASML 在光刻机市场初露锋芒。而 2001 年推出的双工件台系统（TWINSCAN），更是让其地位飙升，通过并行预对准与曝光操作，生产效率大幅提升 35%！此后，ASML 不断整合产业链资源，先后收购硅谷光刻集团、光源制造商 Cymer 等关键企业，构建起强大的技术护城河。2010 年首台极紫外（EUV）原型机的问世，ASML 彻底垄断高端光刻市场；2023 年下一代高数值孔径（High - NA）EUV 系统的发布，更是巩固了其技术领导地位，将竞争对手远远甩在身后。

ASML深耕光刻机领域40多年，几乎是王者般存在，我们一起看看ASML的深厚的技术积累：

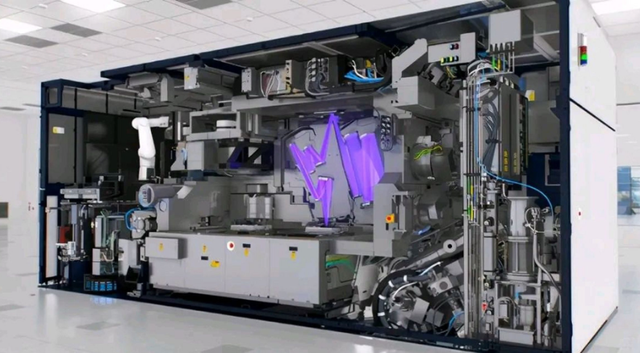

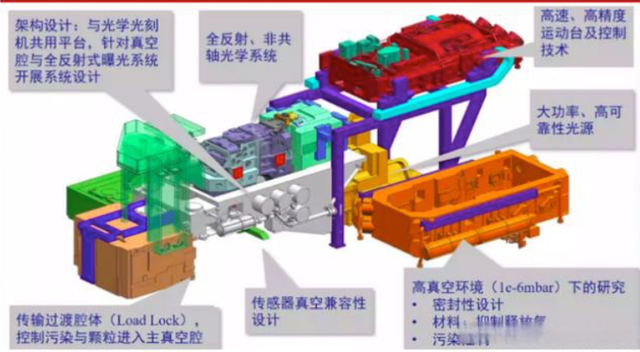

EUV 光刻：里程碑式创新：EUV 技术堪称 ASML 的王牌，是光刻技术的革命性突破。它使用波长仅 13.5 纳米的极紫外光（相当于 DNA 链宽度的五分之一），通过在真空环境中激光轰击熔融锡滴产生等离子体光源，实现芯片电路的纳米级图案投影。攻克了真空环境、光源稳定性及光学系统精度等诸多难题，历经超 20 年研发，于 2018 年成功商用。与传统深紫外（DUV）技术相比，EUV 可将芯片制程推进至 5 纳米以下，成为苹果、英伟达等企业先进芯片量产的不二之选。

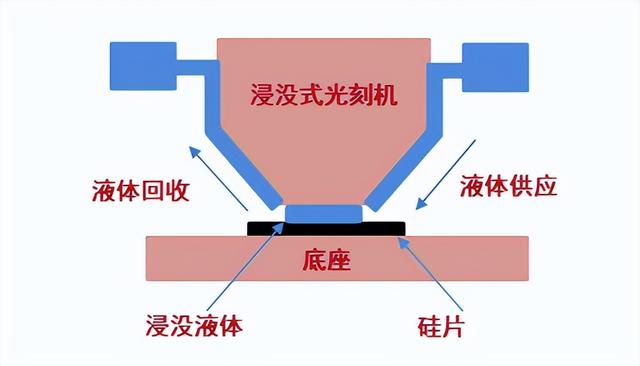

浸润式光刻技术：市场颠覆者：2003 年，ASML 推出的浸没式光刻技术（TWINSCAN AT:1150i），通过水介质提升数值孔径（NA），让 193 纳米深紫外光源实现更高分辨率。这一技术直接颠覆了尼康、佳能主导的干式光刻市场，推动芯片制程进入 45 纳米时代。后续迭代的 NXTi 平台单机日产能超 6000 片晶圆，良率与生产效率持续优化，稳坐 DUV 领域头把交椅。

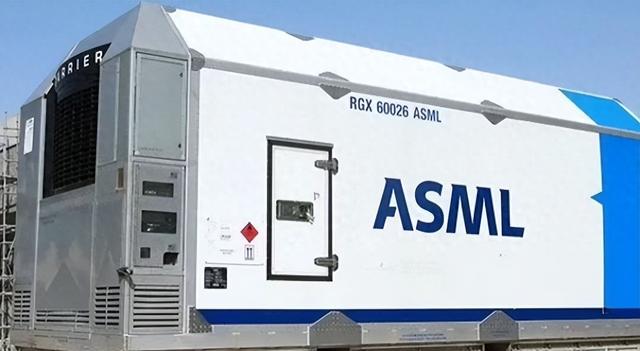

High - NA EUV：最新技术革新：高数值孔径（High - NA）EUV 是 ASML 的最新力作，数值孔径从 0.33 提升至 0.55，允许光线以更陡角度入射，单次曝光即可完成传统 EUV 需多次曝光的精细图案。其模块化设计包含美、德、荷制造的四大组件，单机运输需 25 辆重型卡车或 7 架波音 747 货机。High - NA 可将晶体管密度提升 2.9 倍，支持 1 纳米以下制程，同时降低长期成本。英特尔已用其生产 3 万片晶圆，设备可靠性达前代两倍。

ASML 通过控股卡尔蔡司（光学系统）、自研光源技术（Cymer），并与台积电、三星等客户深度绑定，形成了“技术 + 生态 + 资金”的三重壁垒。研发投入占销售额 11%以上，还联合阿姆斯特丹先进计量研究所（ARCNL）等机构攻克超精密镜面制造难题。这种协同创新模式让竞争对手难以复制其技术生态，使其稳稳占据全球 75%以上的 EUV 市场份额。
