基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

热门资讯 2025年09月07日 12:09 1 admin

前言

在工业视觉领域，图像处理与分析是核心环节。图像处理和机器视觉技术正发挥着越来越重要的作用。无论是产品质量检测、自动化生产线中的定位与识别，还是复杂环境下的监控与分析，高效的图像处理工具都是不可或缺的。然而，开发一个既高效又灵活的图像处理工具并非易事，尤其是在选择合适的框架和技术栈时，开发往往面临诸多挑战。

本文将详细介绍一款 OpencvVision 的图像分析工具。它基于 .NET 6和OpenCvSharp开发，并采用ReactiveUI框架来实现响应式用户界面。作为一个自用工具，OpencvVision 不仅是学习和实践这些技术的理想平台，还为实际应用提供丰富的功能和灵活的扩展性。

项目介绍

OpencvVision 是一个由个人开发维护的开源项目，最初是为了满足个人需求而创建的，随着时间的推移，逐渐发展成为一个功能丰富、可扩展性强的工业视觉工具。其主要目标是通过简洁的代码结构和清晰的设计，帮助开发快速上手并掌握这些技术。

技术选型

.NET 6：作为微软最新的跨平台框架，.NET 6 提供了卓越的性能和广泛的平台支持。

OpenCvSharp：这是 OpenCV 的 C# 封装库，提供丰富的图像处理功能。

ReactiveUI：一个基于响应式编程的 MVVM 框架，适用于构建现代化的用户界面。

MaterialDesignInXamlToolkit和MahApps.Metro：美化界面设计，提供现代化的 UI 元素。

DynamicData：用于管理响应式集合，提升数据绑定的灵活性。

FluentResults：简化结果返回和错误处理。

项目功能

1、基础图像处理

色彩空间转换：支持RGB、HSV、Lab等格式互转

滤波操作：高斯滤波、中值滤波、双边滤波

二值化与形态学：自适应阈值、开闭运算、顶帽变换

特征提取：Canny边缘检测、SIFT/SURF特征点匹配

2、工业场景算法

浓淡补正：通过卷积核滑移筛选局部过亮/过暗区域，支持方向性筛选（如仅检测Y轴条纹）。

结构光解码：格雷码条纹结构光生成与解码，用于三维重建。

线激光分析：灰度质心法提取激光中心线，适用于表面轮廓测量。

光度立体法：多光源图像计算表面法线与深度图。

3、深度学习集成

PaddleX推理：支持图像分类与目标检测模型加载（需自行训练模型）。

YOLO识别：集成YOLOv5/v7的ONNX模型，实现实时物体检测。

4、硬件支持

相机采集：通过海康威视、大恒等品牌SDK接入工业相机（需用户自行安装驱动）。

5、辅助功能

日志系统：分级日志显示，点击信息栏可展开详情面板。夜间模式：UI主题动态切换，适配不同光照环境。

项目特点

跨平台支持：基于 .NET 6 开发，支持 Windows、Linux 和 macOS 等多个操作系统。

响应式界面：采用 ReactiveUI 框架，实现了响应式编程模式，提升了用户体验。

模块化设计：各功能模块独立设计，便于扩展和维护。

灵活配置：支持自定义参数设置，适应不同的应用场景。

项目技术

1、核心技术栈

  • .NET 6：项目的底层框架，提供强大的性能和跨平台支持。

  • OpenCvSharp：封装了 OpenCV 的大部分功能，使得 C# 开发者可以方便地调用这些图像处理函数。

  • ReactiveUI：基于响应式编程模型，简化了复杂的异步操作和数据绑定逻辑。

  • MaterialDesignInXamlToolkit和MahApps.Metro：用于美化界面，提供现代化的 UI 组件。

  • DynamicData：用于管理响应式集合，提升数据绑定的灵活性。

  • FluentResults：简化了结果返回和错误处理，提高了代码的可读性和维护性。

2、特殊功能

浓淡补正算法

浓淡补正算法是一种用于筛选图像中过亮或过暗区域的方法。

具体步骤如下：

  • 选取一个卷积核，在图像上滑动。

  • 对卷积核内的像素值进行排序，提取中值。

  • 根据设定的阈值，筛选出局部过亮或过暗的部分。

  • 通过调整卷积核的方向，可以实现特定方向的筛选效果。

该算法在工业场景中常用于检测图像中的不均匀亮度区域，例如条纹、斑点等。

项目效果

通过一系列的实际测试和应用场景验证，OpencvVision 在以下几个方面表现出色：

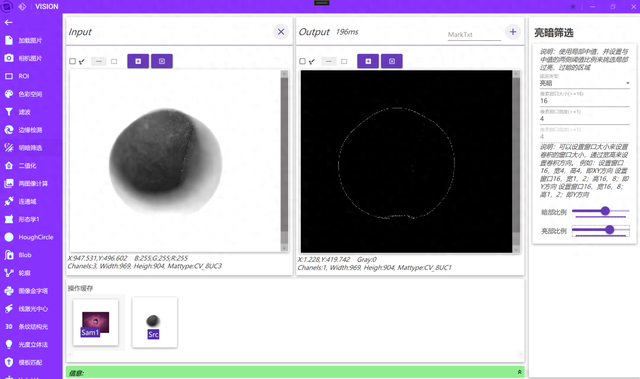

筛选出不均匀的边缘

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

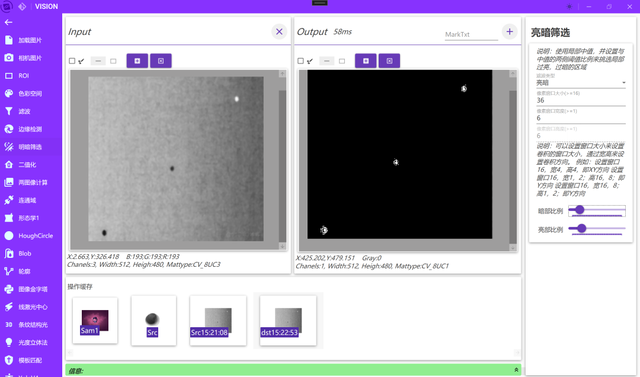

筛选出中间的过亮部分和过暗部分

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

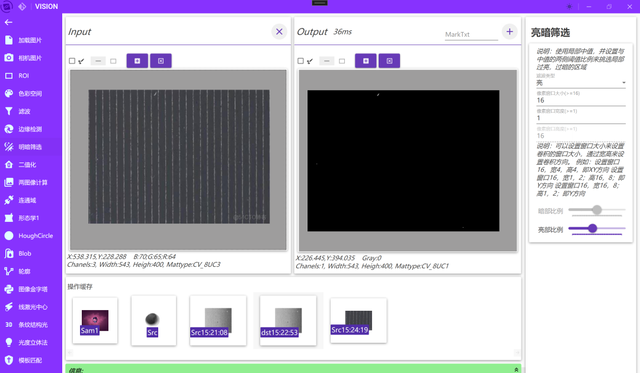

沿着Y方向，筛选出过亮部分，因为选定了方向，条纹不会被选出,仅选出非条纹的亮线

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

相机图片

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

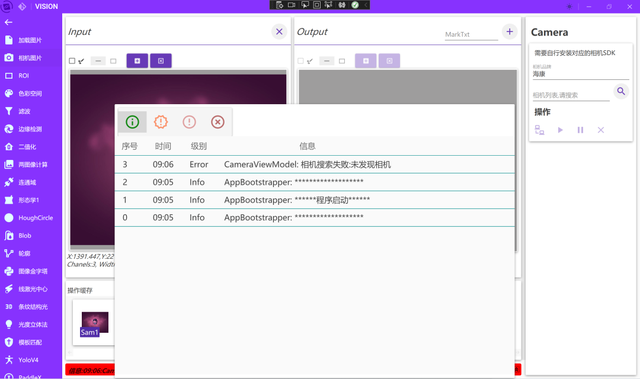

添加日志

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

PaddleX图像分类推理

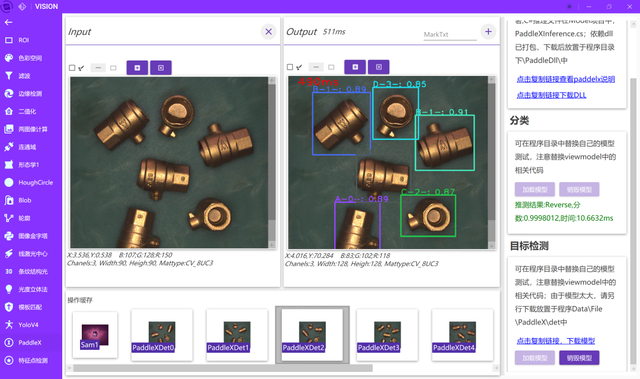

PaddleX目标检测推理

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

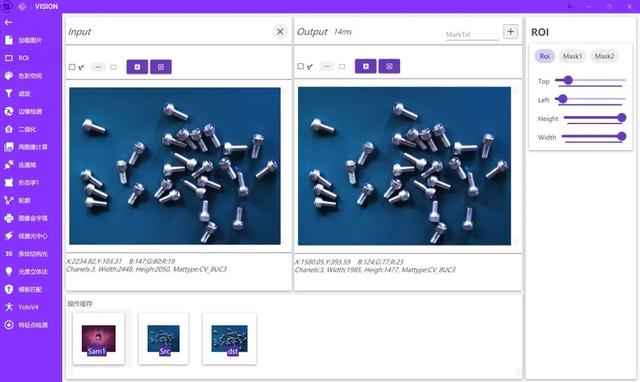

ROI

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

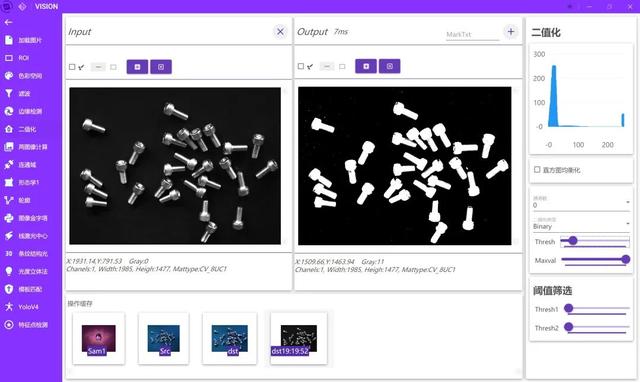

二值化

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

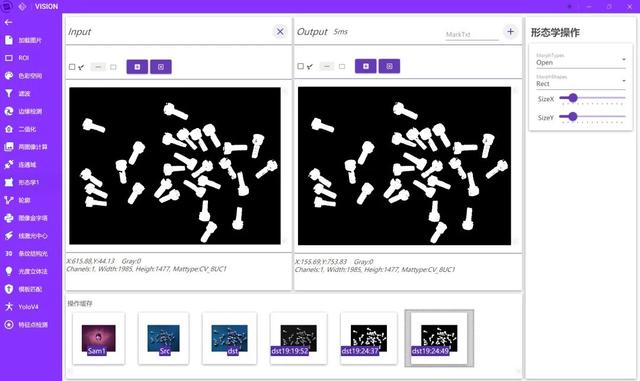

形态学

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

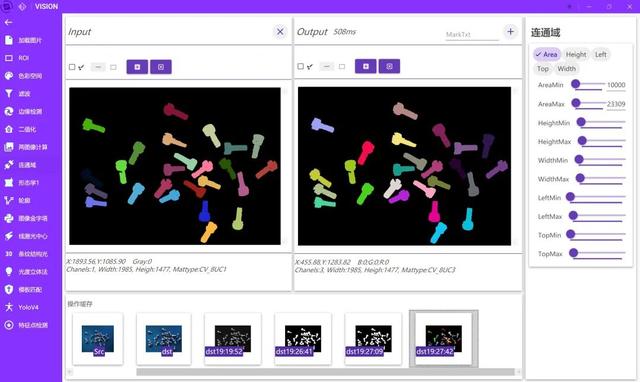

连通域

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

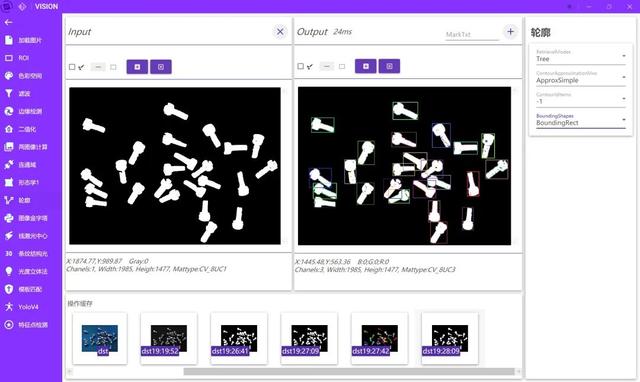

轮廓

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

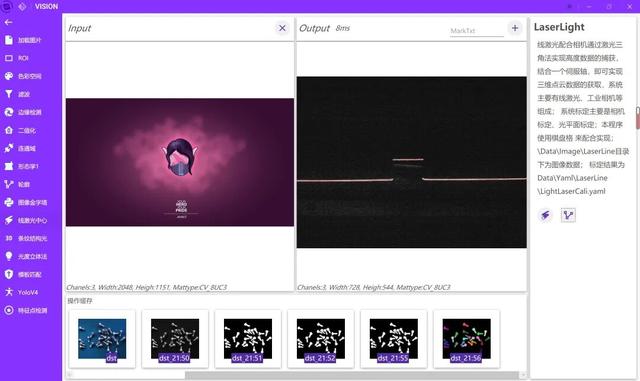

灰度质心线激光

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

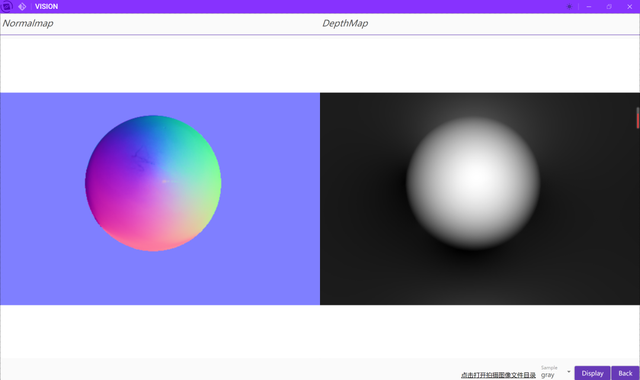

光度立体法求表面法线与深度图

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

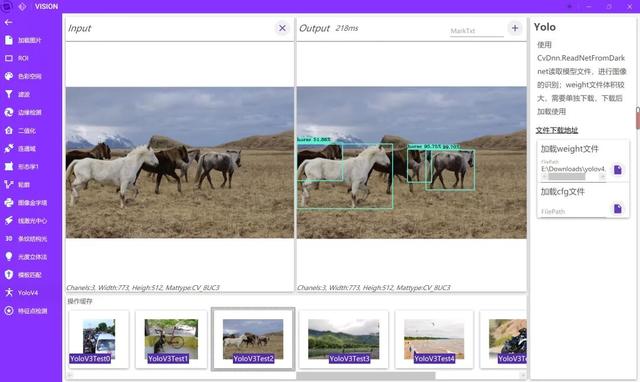

Yolo识别

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

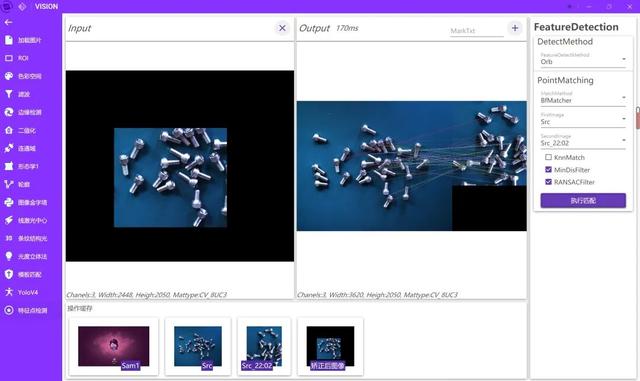

特征点匹配

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

项目源码

代码托管于Gitee，关键文件说明：

AppBootstrapper.cs：MVVM框架初始化与依赖注入配置

Services/CameraService.cs：相机采集抽象层实现

ViewModels/HomeViewModel.cs：首页功能逻辑（含浓淡补正算法）

Views/LogPanel.xaml：日志面板的XAML布局

基于 .NET 6 + OpenCVSharp 的跨平台工业视觉图像分析工具

总结

OpencvVision 是一个基于 .NET 6 和 OpenCvSharp 的跨平台工业视觉图像分析工具，具有良好的稳定性和性能表现。通过引入 ReactiveUI 框架，实现了响应式编程，提升了用户体验。项目不仅适合初学者学习图像处理和机器视觉技术，也为实际应用提供了强大的功能支持。
