高强螺栓和普通螺栓的区别，验收细节

抖音快讯 2025年09月07日 11:31 1 admin

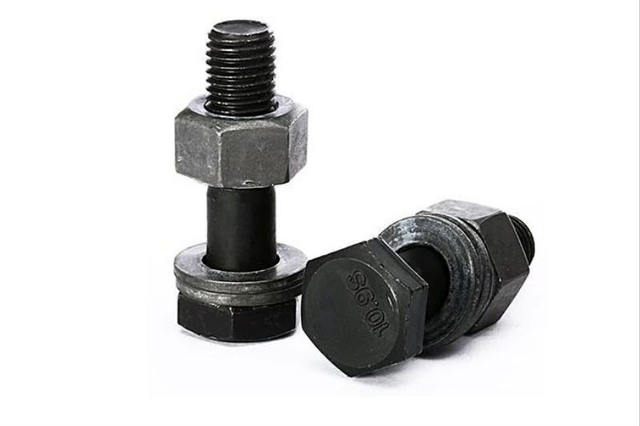

高强螺栓和普通螺栓虽然看起来相似，但它们在设计理念、工作方式和应用场景上有着本质的区别。下面我将通过一个表格帮你快速了解它们的核心差异，然后详细解释各自的验收细节。

特性维度	普通螺栓	高强螺栓
核心受力原理	依靠螺栓杆自身抗剪和孔壁承压来传递力	通过施加预紧力，使连接件间产生强大的摩擦力来传递力
常用材料	低碳钢（如Q235）	中碳合金钢（如35CrMo、20MnTiB）
强度等级	4.8级、5.6级、8.8级	8.8级及以上，常用10.9级、12.9级
制造与热处理	冷镦或热轧成型，一般不进行热处理	需进行调质处理（淬火+回火），以提高强度和韧性
安装要求	手动拧紧或简单工具安装，无严格的预紧力控制	需用专用扭矩扳手或电动扳手，按设计值精确施加预紧力
应用场景	非承重结构、临时固定、次要连接	关键承重结构（桥梁、厂房、重型机械）、承受动力荷载的重要连接
可重复使用	通常可重复使用	严禁重复使用
螺孔间隙	较小（C级螺栓孔一般比螺栓大1.0~1.5mm）	较大（摩擦型高强螺栓的螺杆与螺孔之差可达1.5～2.0mm）

验收细节要点

一、普通螺栓验收

普通螺栓的验收相对简单，主要关注其基本性能和安装状态：

外观检查：表面无裂纹、锈蚀，螺纹完整无损伤。
尺寸精度：直径、长度、螺纹精度需符合国家标准（如GB/T 5780）。
力学性能：按批抽样进行抗拉强度测试（如8.8级螺栓需≥800MPa）。
拧入试验：螺纹应配合顺畅，无卡阻。
安装检查：永久性连接应牢固可靠，外露丝扣不应少于2扣。

二、高强螺栓验收

高强螺栓的验收要严格得多，贯穿于施工前、施工中和施工后：

施工前验收（材料与摩擦面）：
螺栓副复验：对进场的高强螺栓连接副（含螺栓、螺母、垫圈）需抽样复验。
大六角头螺栓：复验扭矩系数平均值（通常在0.110-0.150之间）和标准偏差（≤0.010）。
扭剪型螺栓：复验预拉力（紧固轴力） 平均值和变异系数，需符合GB3633等标准要求。
摩擦面处理：连接件接触面需按设计处理（如喷砂、抛丸），并现场进行抗滑移系数试验（通常要求≥0.3）。摩擦面应干燥、整洁，无油污、毛刺、焊接飞溅物。
施工中控制：
初拧与终拧：对于大六角头螺栓，需先用普通扳手进行初拧（通常为终拧扭矩的50%），再用扭矩扳手进行终拧。扭剪型螺栓初拧后，用专用扳手终拧直至梅花头拧断。
穿孔要求：螺栓应能自由穿入螺栓孔，严禁强行敲打。孔位不当需征得设计同意后扩孔，严禁气割扩孔，扩孔后的孔径不应超过1.2d（d为螺栓直径）。
施工后检验（终拧检查）：
检查时间：终拧完成后1小时至48小时内进行扭矩检查。
检查数量：按节点数抽查10%，且不少于10个节点；每个被抽查节点按螺栓数抽查10%，且不少于2个。
扭矩法检查：对大六角头螺栓，用标定好的扭矩扳手进行抽检，测得的扭矩应在0.9~1.1倍理论终拧扭矩之间。
梅花头检查：对扭剪型螺栓，除因构造原因无法拧掉者外，未在终拧中拧掉梅花头的螺栓数不应大于该节点螺栓数的5%。对梅花头未拧掉的，需用扭矩法或转角法补拧并标记。
外露丝扣：终拧后，螺栓丝扣外露应为2~3扣，允许有10%的螺栓外露1扣或4扣。
