大家好，我是老安。

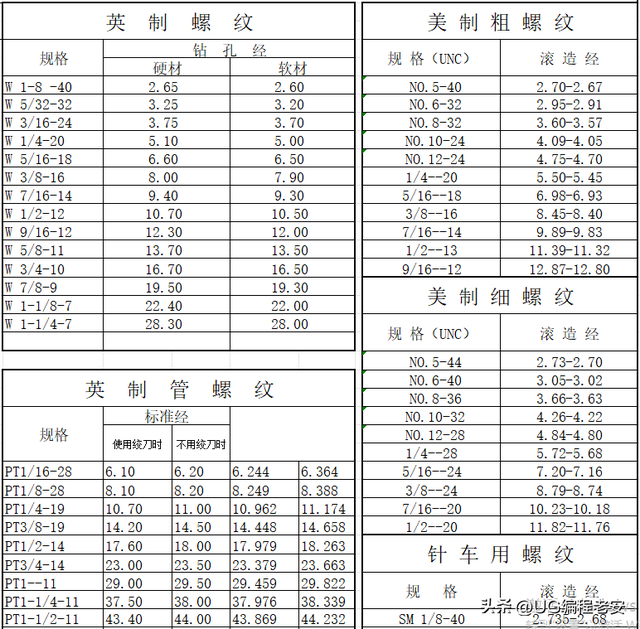

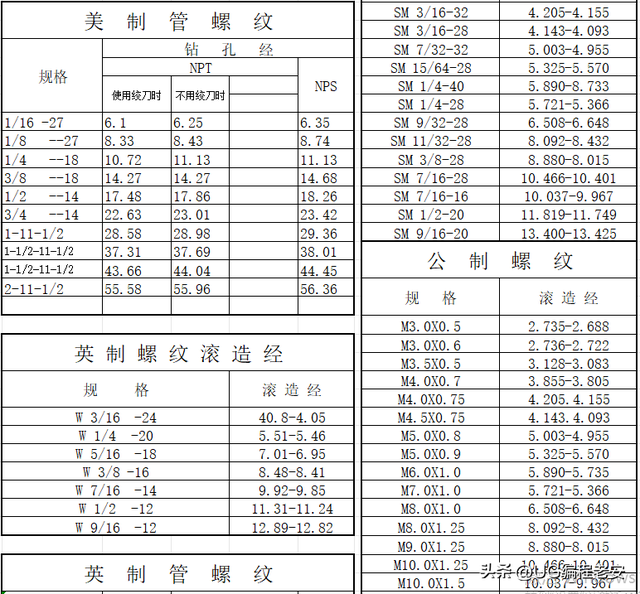

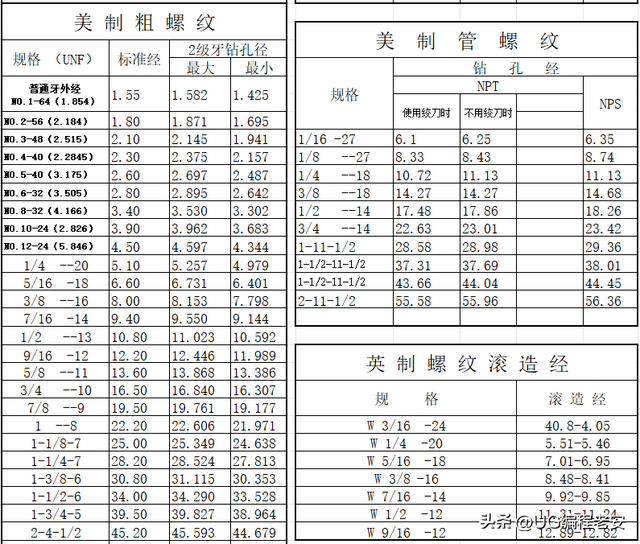

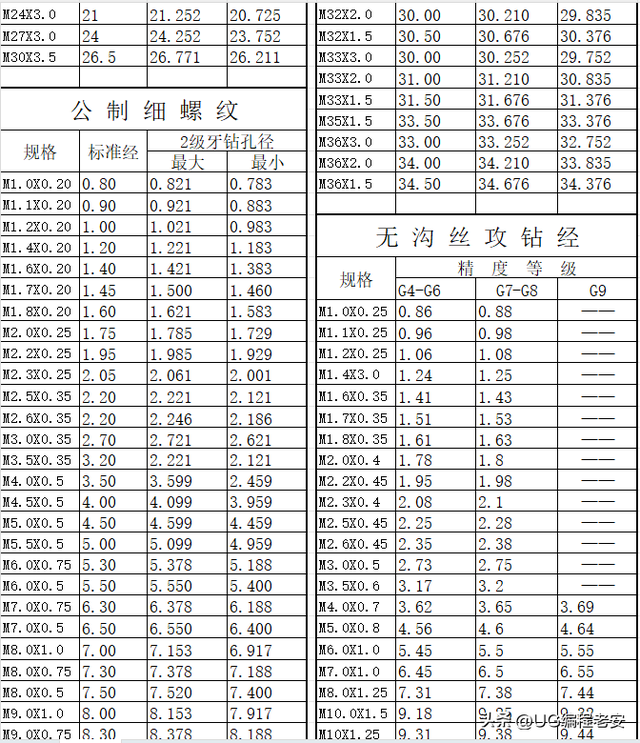

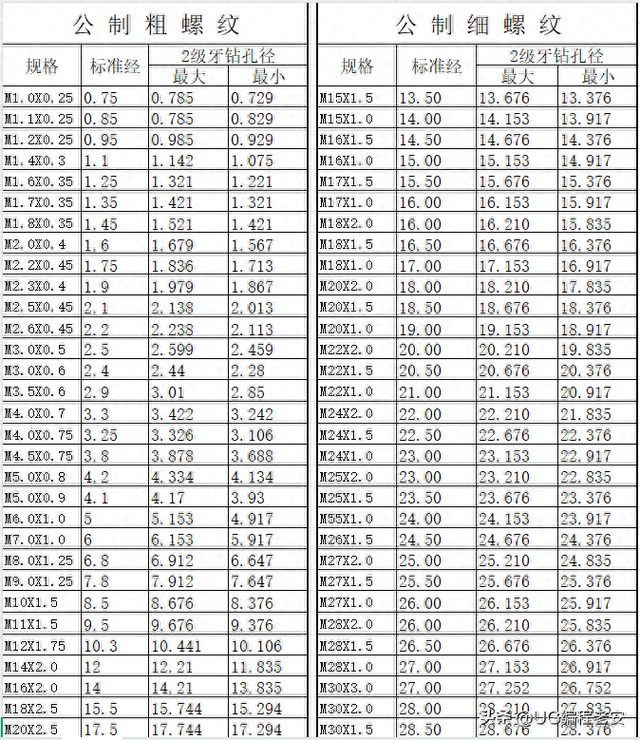

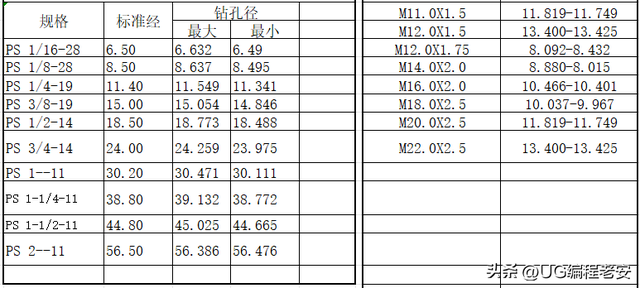

今天给大家分享《螺纹对照表》，需要的朋友记得收藏好！多话就不说了，直接进入主题。

1. 公制螺纹（M）

螺距（P）与牙数关系：

P = 1 / n

（ n ：每毫米牙数）

理论中径（d₂）：

d₂ = d - 0.6495 × P

（ d ：公称直径）

底孔直径（钻头尺寸）：

D ≈ d - P （适用一般钢件）

D ≈ d - (1.05~1.1) × P （铸铁/脆性材料）

2. 英制统一螺纹（UNC/UNF）

螺距（P）转换：

P = 25.4 / n

（ n ：每英寸牙数，如UNC 1/4"-20牙 → P=1.27mm ）

底孔直径：

D ≈ d - (0.97/n) （通用估算）

或查表（如UNC粗牙： d - 1/n × 1.28 ）

3. 管螺纹（NPT/G）

锥度比：

NPT标准锥度 1:16（直径差/长度）

有效中径基准位置：

基准面至端面距离 = 参考标准（如查ANSI B1.20.1）

底孔直径：

需根据螺纹类型查表（如NPT 1/2" → 钻头Ø18.5mm）

4. 螺纹切削参数

车削进给速度：

F = n × P （CNC代码： F=P 单位mm/r）

（ n ：主轴转速， P ：螺距）

挤压丝锥底孔：

D ≈ d - 0.5 × P （无屑加工，需按材料调整）

⚠️ 注意事项

查表优先：重要配合螺纹需参照GB/T、ISO或ANSI标准表。

材料修正：铝/铜底孔增大0.05~0.1mm，不锈钢减小0.05mm。

NPT基准面：安装深度影响密封，需控制中径至基准面距离。

公式为通用简化版，实际加工需结合材料、刀具、公差调整。
