前言

共享充电宝想必大家都不陌生，在购物中心、体育馆、火车站等很多场所都能看见。虽能为大众提供随时随地应急充电的便利性，但普遍因为慢充、断充或者兼容性差等问题，使用体验只能说一般。

针对这一现状，美团推出了一款22.5W超级快充共享充电宝，产品自带USB-C和Lightning线，性能上做了全面升级。

这款产品不仅支持22.5W PD/PPS/SCP快充，还支持27W UFCS融合快充，兼容性更好，能适配更多机型，充电效率也大幅提升，使用成本更低，极大利好广大消费者。下面我们就来详细了解它。

美团22.5W超级快充共享充电宝外观

美团22.5W超级快充共享充电宝采用和自家骑手工作服相同黄色配色，机身表面磨砂边角圆润，整体持握舒适感不错。

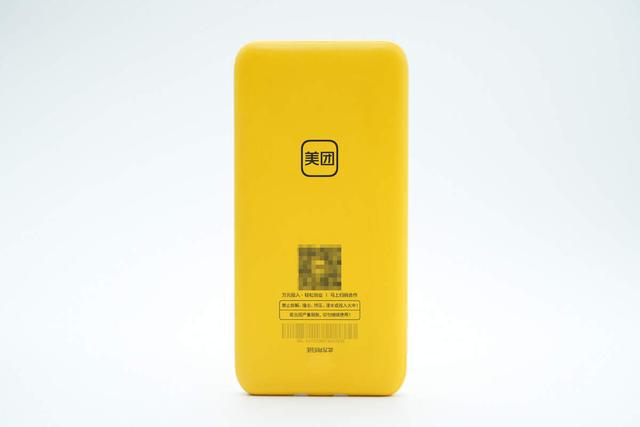

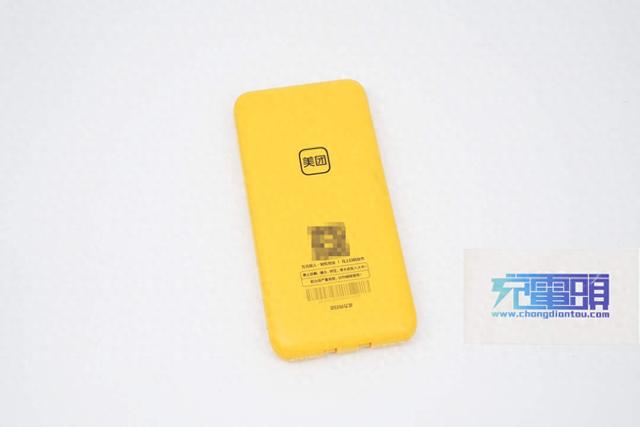

机身正面印有美团品牌logo、二维码（已处理）、注意事项以及“此方向归还”的操作提升。

背面印有22.5W超级快充。

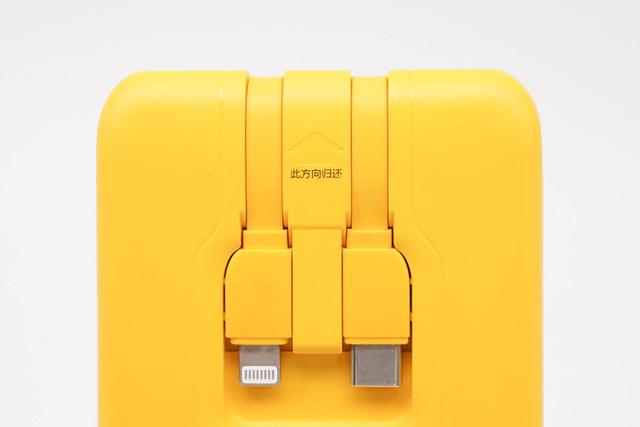

下方配置两条自带短线，并设计有相应的理线槽以及归还操作提示箭头。

自带线为USB-C和Lightning线，满足安卓、苹果两大阵营手机充电需求。

线缆收纳槽内印有产品参数

产品名称：美团充电宝

型号：MT-D-7BDY0

电池种类：锂聚合物电池

电池充电限制电压：4.2V

电池能量：7000mAh/3.7V/25.9Wh

典型容量：4600mAh（5V1A）

Type-C口输入：5V3A

Type-C输出：5V3A、9V2.5A、10V2.25A

Lightning输出：5V2.4A、9V2.5A

多口输出：

Type-C+Lightning：5V3A MAX

制造商：天津三快信息技术有限公司

生产厂：益阳科力远电池有限责任公司

产品通过了CCC、CB、CE认证。

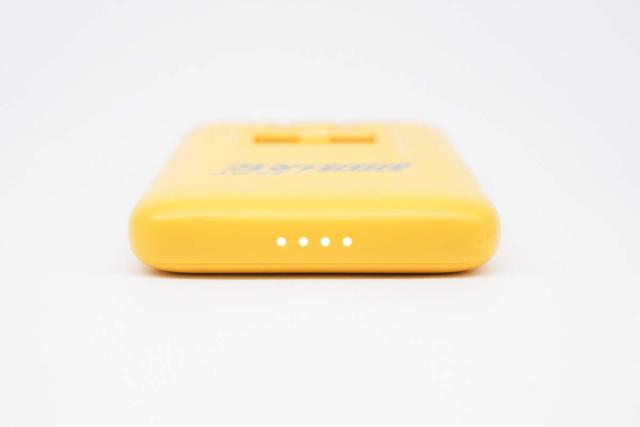

机身顶部设有四颗LED电量指示灯。

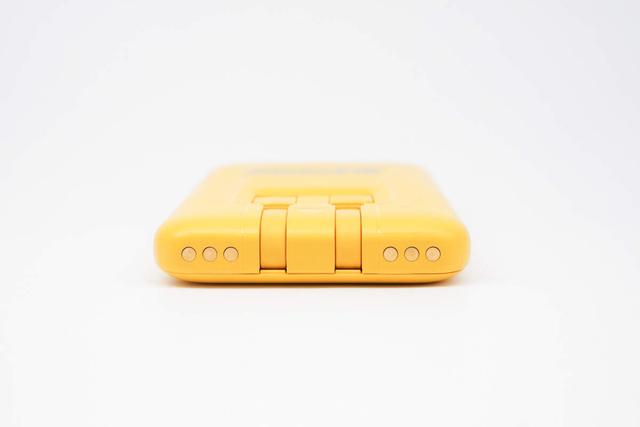

另一端两侧设有充电触点。

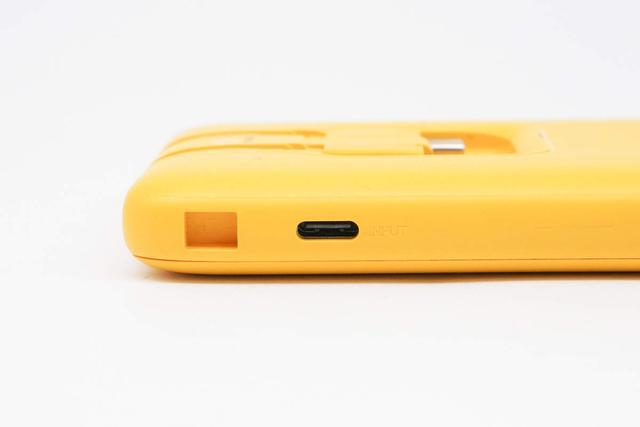

机身两侧设有锁扣槽，同时一侧还设有一个USB-C充电输入口。

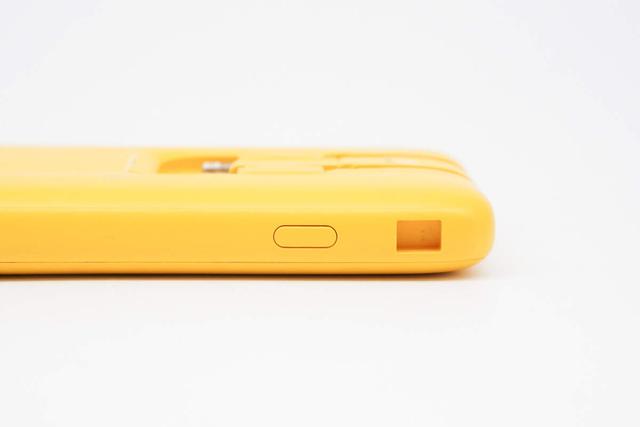

另一侧设有电源键。

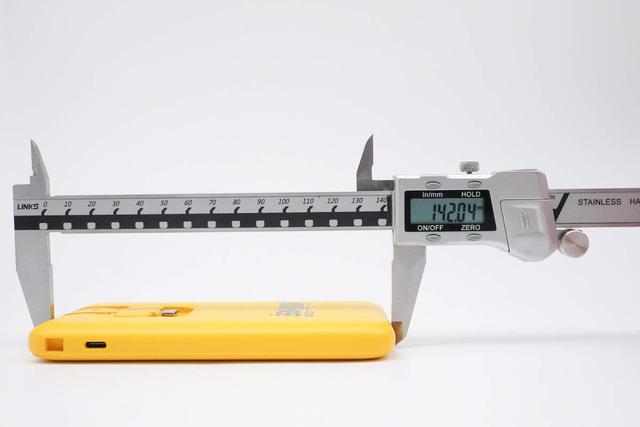

实测充电宝机身长度为142.04mm。

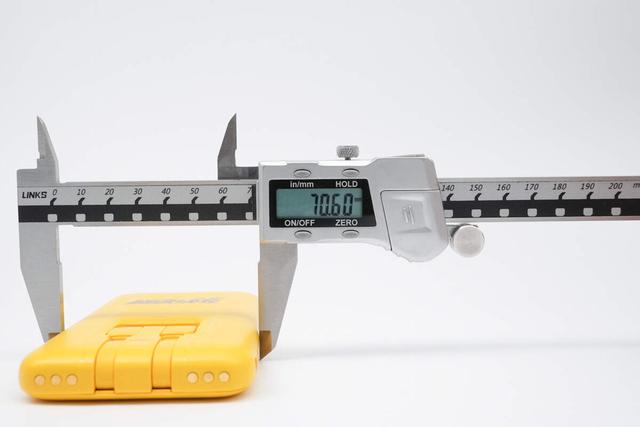

机身宽度为70.6mm。

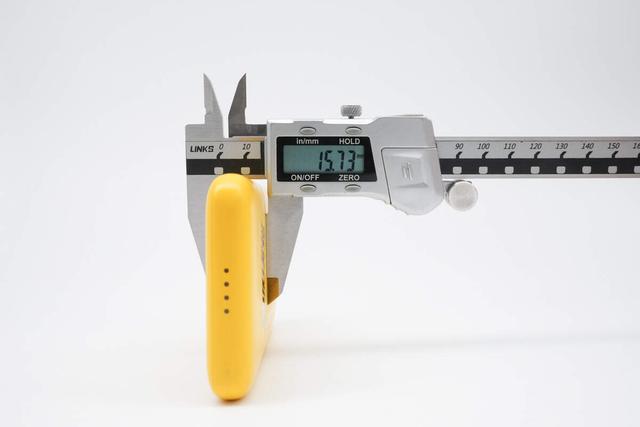

厚度为15.73mm。

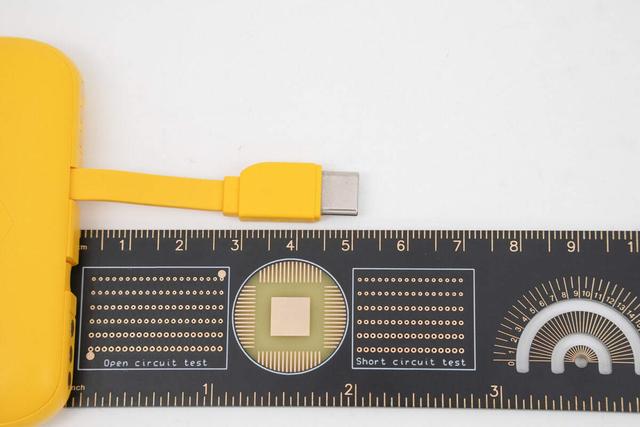

测得USB-C线长度约为5cm。

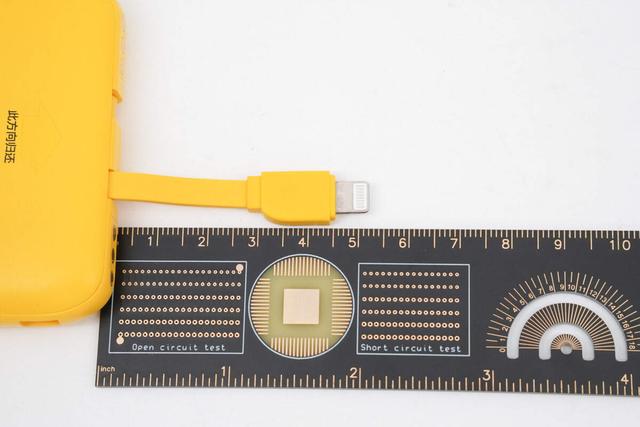

测得Lightning线长度约为5cm。

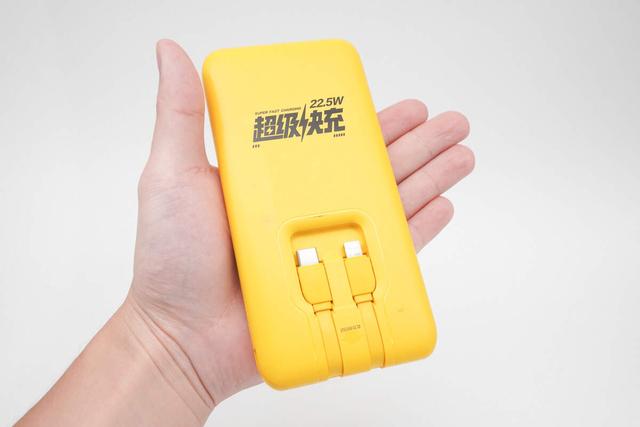

充电宝拿在手上的大小直观感受。

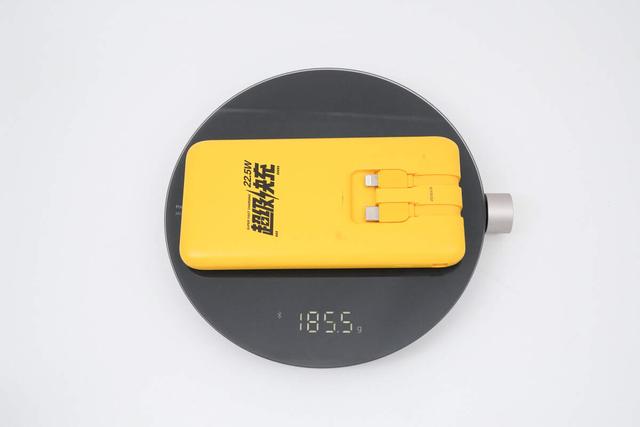

另外测得充电宝重量约为186g。

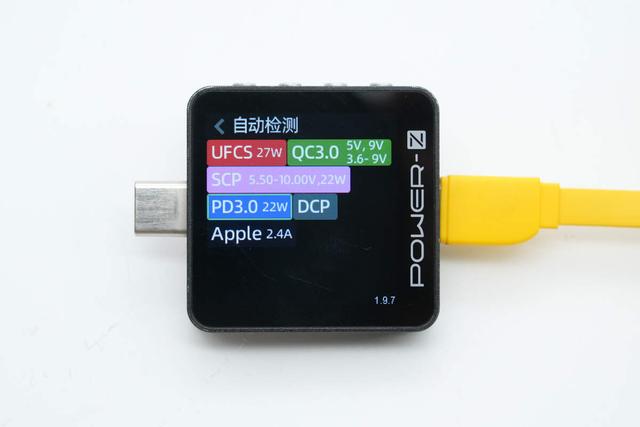

使用ChargerLAB POWER-Z KM003C测得USB-C线输出支持UFCS、QC3.0、SCP、PD3.0、DCP、Apple 2.4A充电协议。

PDO报文显示还具备5V3A、9V2.5A两组固定电压档位，以及5-11V2.5A一组PPS电压档位。

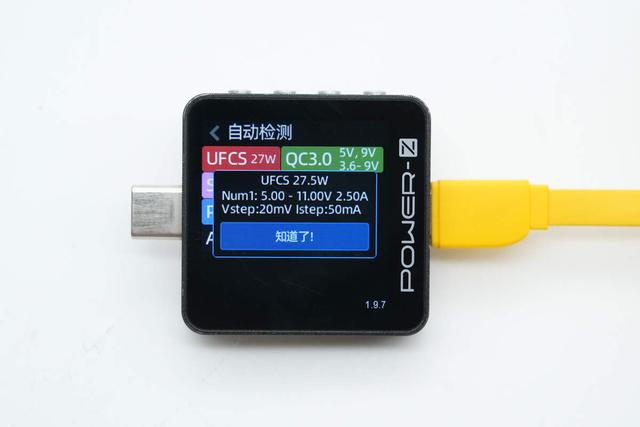

测得UFCS融合快充具备5-11V2.5A一组电压档位。

美团22.5W超级快充共享充电宝拆解

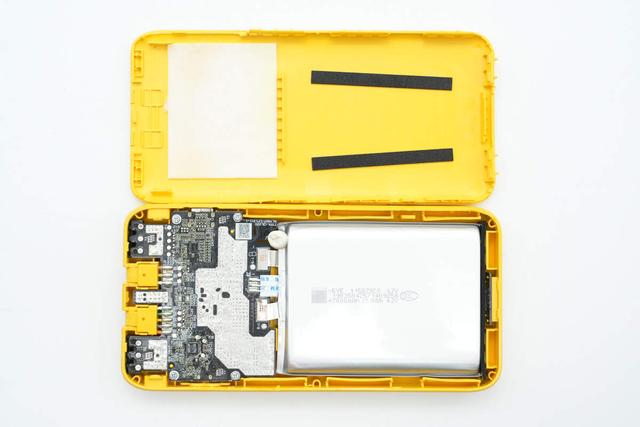

将共享充电宝机身外壳拆开，采用卡扣封装固定，壳体内侧贴有保护海绵和泡棉。

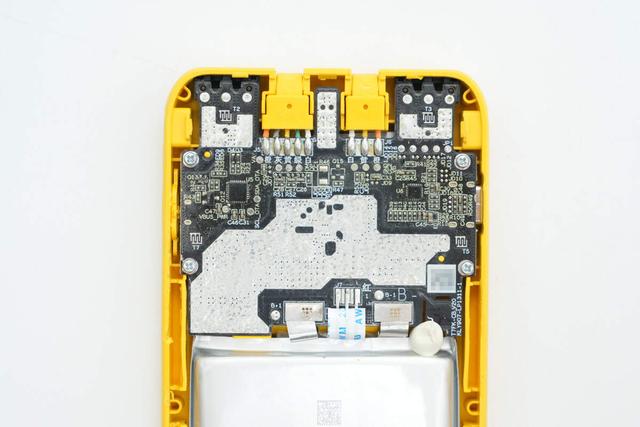

内部PCB板通过两侧螺丝进行固定。

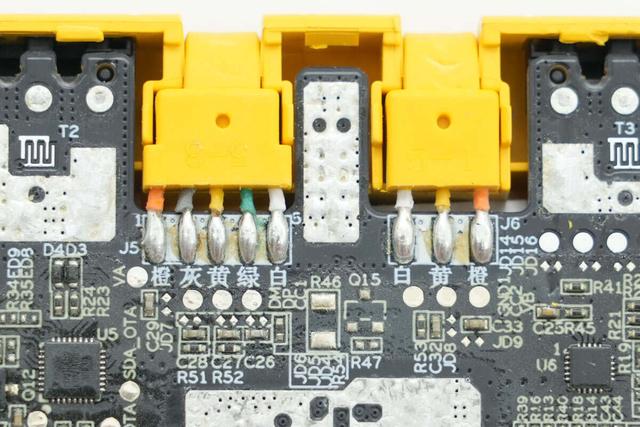

两条自带线线芯焊点饱满，工艺相当好。

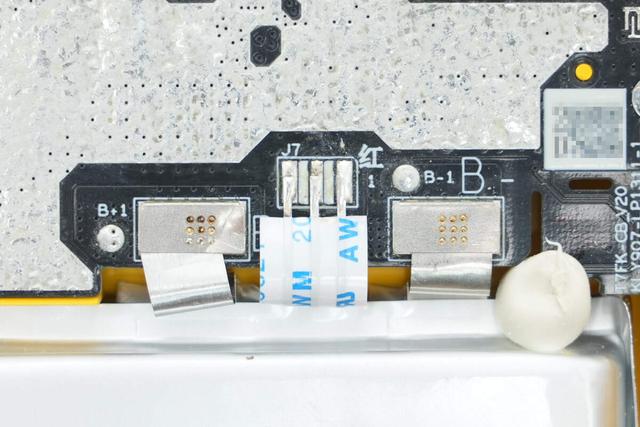

电芯与PCB板通过镍片点焊连接，LED指示灯小板通过排线与PCB板锡焊连接。

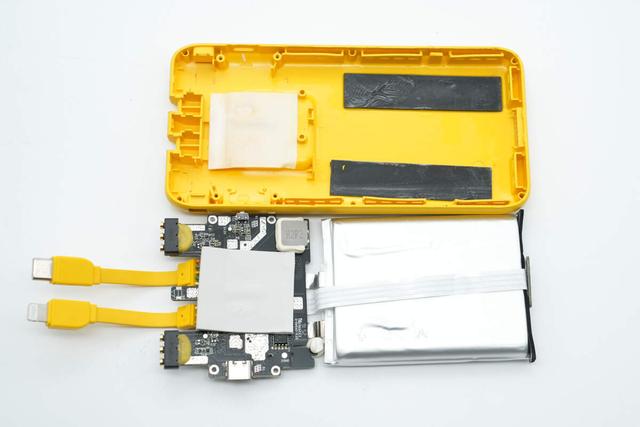

拆掉螺丝取出PCB板和电芯，另一半壳体上也贴有保护海绵和泡棉，PCB板另一面贴有导热垫帮助散热。

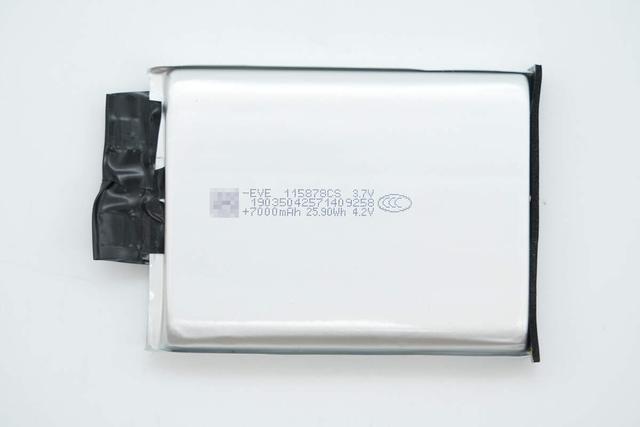

电芯来自EVE亿纬锂能，型号115878CS，标称电压3.7V，额定容量7000mAh，能量25.9Wh，充电限制电压4.2V，已通过CCC认证。

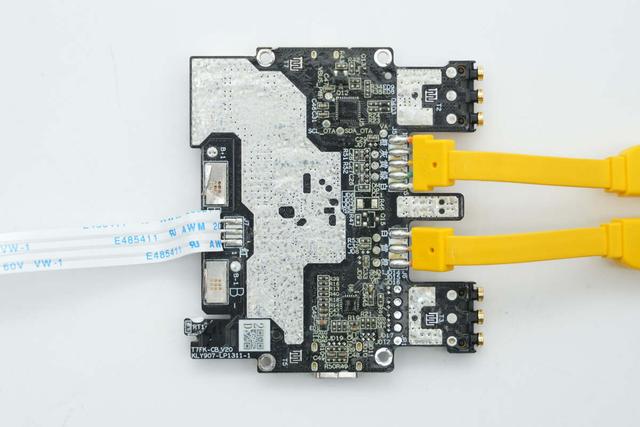

PCB板正面大面积露铜加锡增强散热，并设有协议芯片以及MCU。

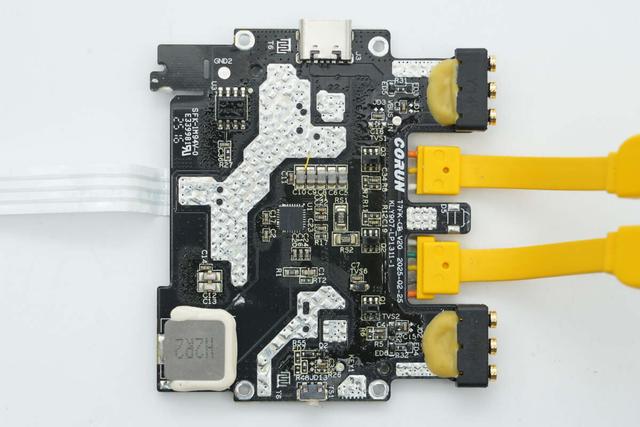

另一面设有锂电保护芯片、同步降压充电转换器、电感以及三颗VBUS开关管。

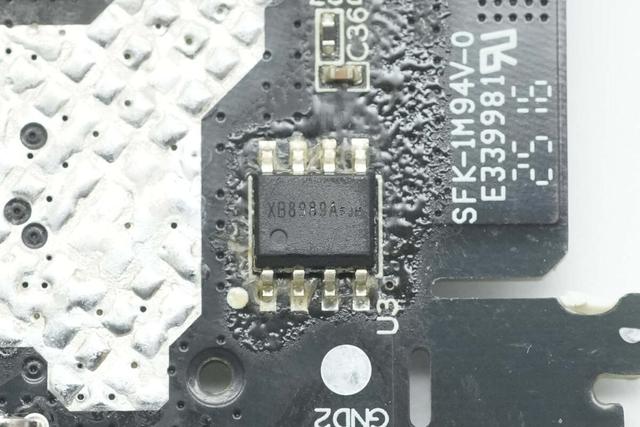

电池保护芯片采用XySemi赛芯微XB8989A，用于电芯过充过放和过流保护。

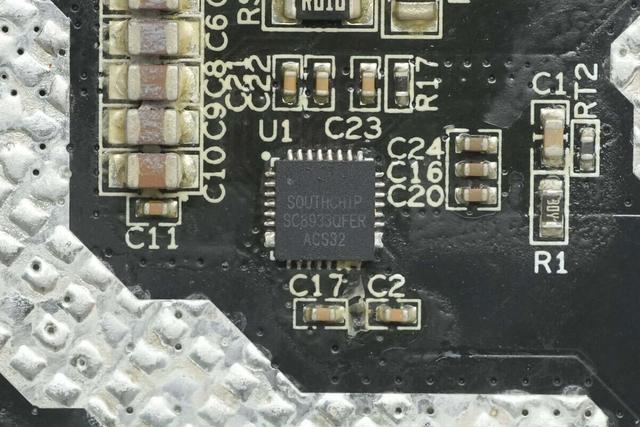

南芯科技SC8933是一款具有反向升压放电功能的同步降压充电转换器。内部集成了两个超低导阻的NMOS，可支持效率高达92%的12V2A充放电操作；采用I2C接口，具有丰富的充放电控制以及完善的异常状态保护功能；集成端口NMOS隔离管驱动控制，最高支持3个USB端口。仅为4*4mm的QFN封装，外围器件少，非常节省空间。

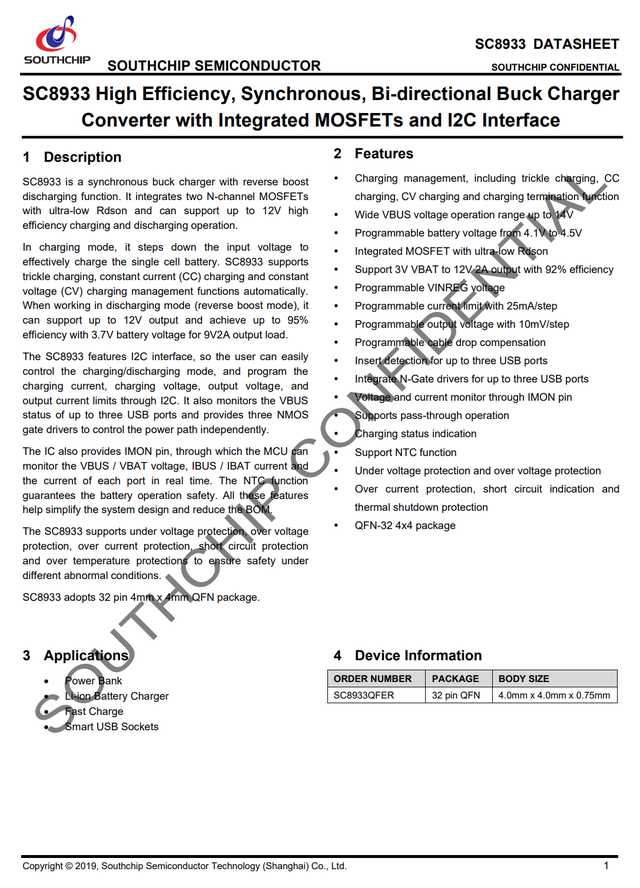

南芯科技 SC8933 资料信息。

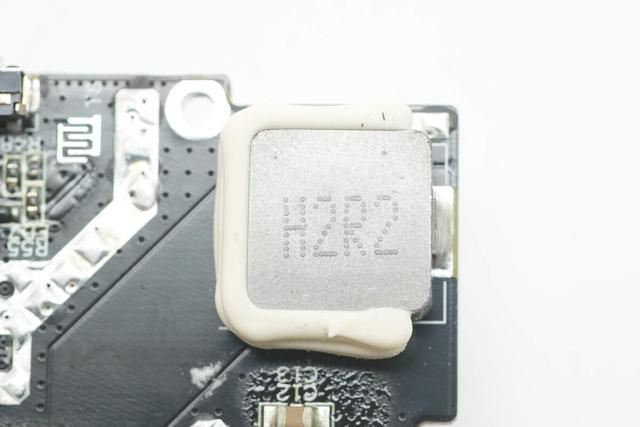

搭配的2.2μH电感特写，电感打胶加固。

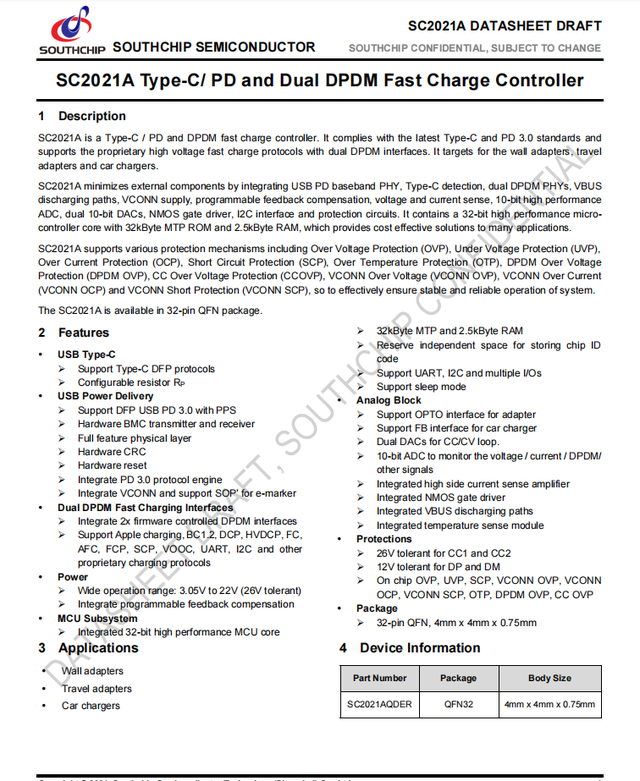

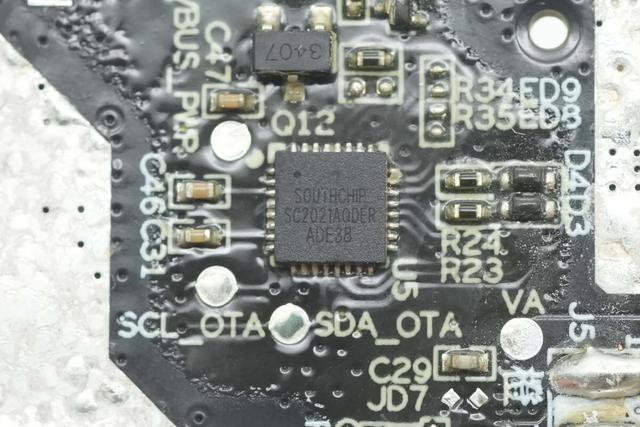

协议芯片来自南芯科技，型号SC2021A，这是一款高度集成的Type-C/PD和DPDM快充控制器，符合最新的Type-C和PD 3.0标准，通过了USB PD3.1符合性测试。芯片支持专有的高压快充协议，包含一组USB-C接口和两组DPDM接口，满足1A+1C双口快充应用。

南芯SC2021A内部集成32位高性能MCU内核，2.5Kb内存和32Kb的MTP存储器，支持私有快充协议。SC2021A 通过集成 USB PD 基带 PHY、Type-C 检测、双 DPDM PHY、内置VBUS 放电路径、VCONN 电源、可编程反馈补偿、电压和电流检测、10-bit ADC、双10-bit DACs,、NMOS 栅极驱动器、I2C 接口和保护电路，来最大限度地减少外部组件。

SC2021A支持多种保护机制，包括过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、短路保护（SCP）、过温保护（OTP）、DPDM过压保护、 CC过压保护、VCONN 过压保护、VCONN 过流保护和 VCONN 短路保护，有效保证系统稳定可靠运行。SC2021A采用QFN 4*4-32封装。具备良好的协议兼容性和丰富的控制接口，可用于车充以及快充应用。

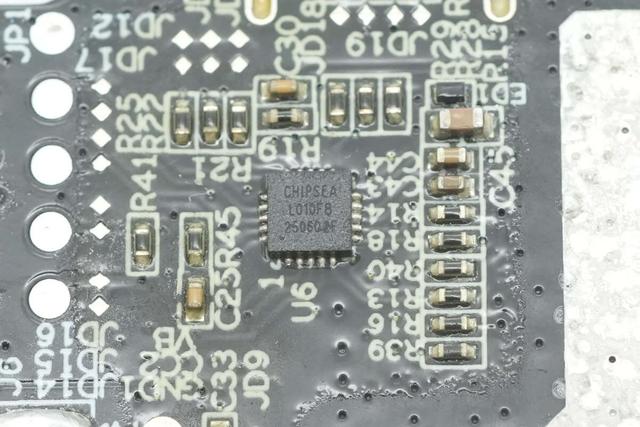

用于整机控制的MCU来自芯海科技，型号CS32L010F8，是一颗M0内核的32位低功耗MCU，最高工作频率为24MHz，内置64KB FLASH存储器和4KB SRAM，采用QFN20封装。

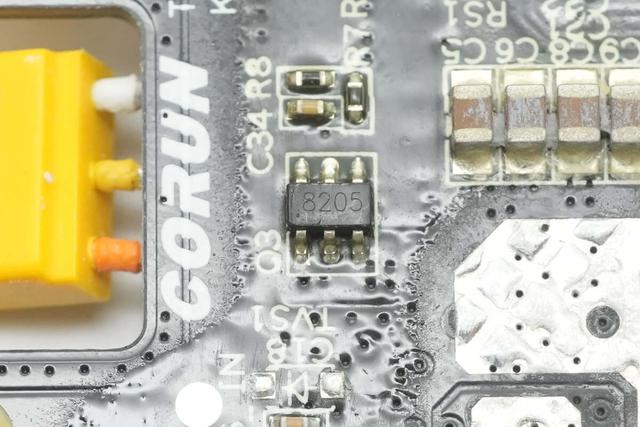

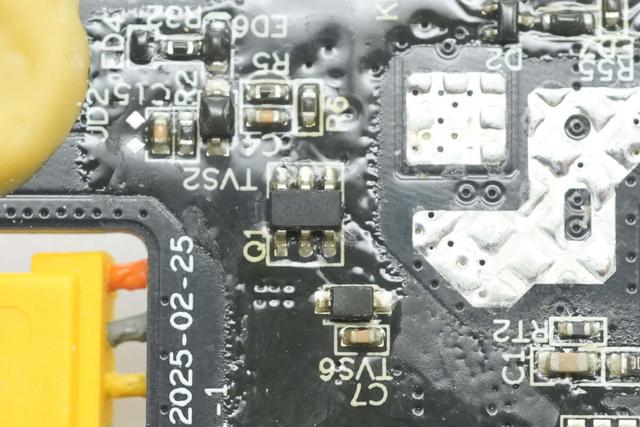

Lightning线输出VBUS开关管特写，丝印8205。

USB-C线输出VBUS开关管料号相同。

充电触电端VBUS开关管料号也相同。

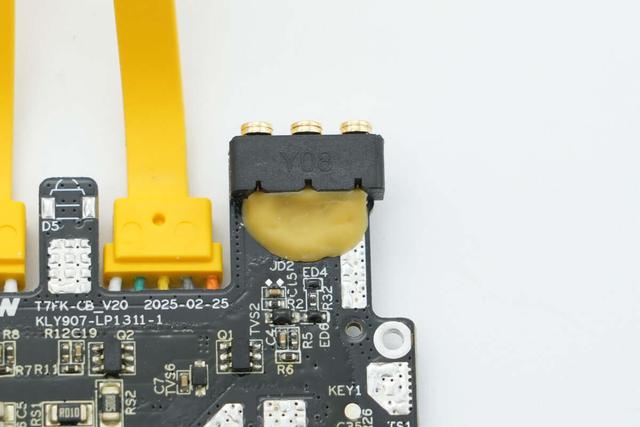

充电触点镀金特写，座子打胶加固。

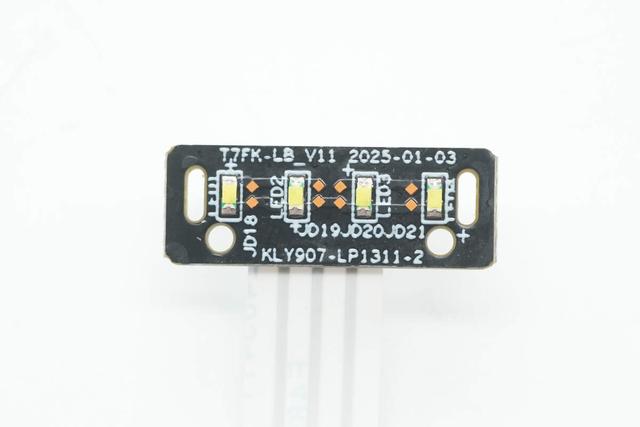

LED电量指示灯特写，小板两侧镂空处理。

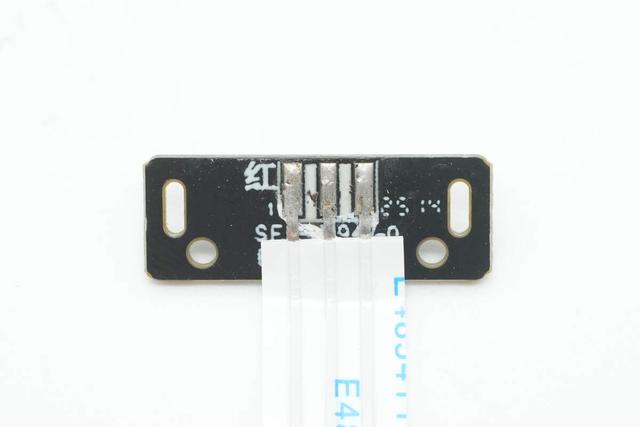

小板背面无器件。

全部拆解一览，来张全家福。

充电头网拆解总结

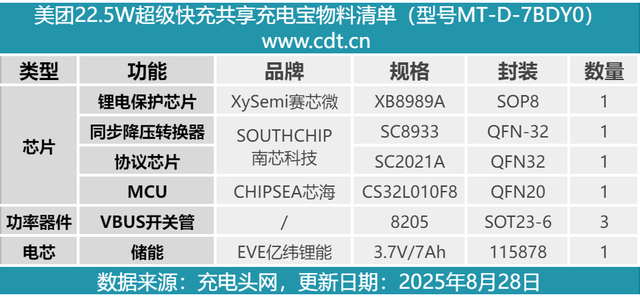

最后附上美团22.5W超级快充共享充电宝的核心器件清单，方便大家查阅。

美团22.5W超级快充共享充电宝采用美团经典黄色品牌色设计，配备USB-C和Lightning短线线，方便边充边用，满足安卓、苹果两大阵营手机快速充电需求。产品内置7000mAh容量电芯，相对主流规格来说要低一些，但足以让用户手机电量恢复到健康状态。

最值得点赞的是美团为这款充电宝上了快充，产品不仅支持QC3.0、SCP、PD3.0、PPS快充协议，还兼容新兴的UFCS融合快充，分别支持22.5W以及27W输出，相比常规慢充，可大幅提升充电效率缩短充电时长，节省用户使用成本，并提升使用体验。

充电头网通过拆解了解到，充电宝内部使用的是亿纬锂能聚合物锂电池，电芯通过了CCC认证，并配有赛芯微XB8989A锂电保护芯片实现过充、过放和过流保护。采用南芯科技SC8933同步降压转换器搭配SC2021A协议芯片实现充放电，芯海科技CS32L010F8 MCU进行整机控制。作为一款共享充电宝，无论是产品性能还是内部的电芯、芯片用料以及做工，都是蛮不错的。
