前言

充电头网近期拿到了某知名手机大厂的一款140W氮化镓充电器,这也是该品牌旗下首款PD3.1标准的快充产品。充电器机身通体白色,配备的是德标插脚,并配有单USB-C输出接口,支持140W PD3.1快充,并兼容PPS快充,满足笔电、手机等设备快充需求。下面我们一起来看看这个充电器的做工用料。

手机大厂140W氮化镓充电器外观

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

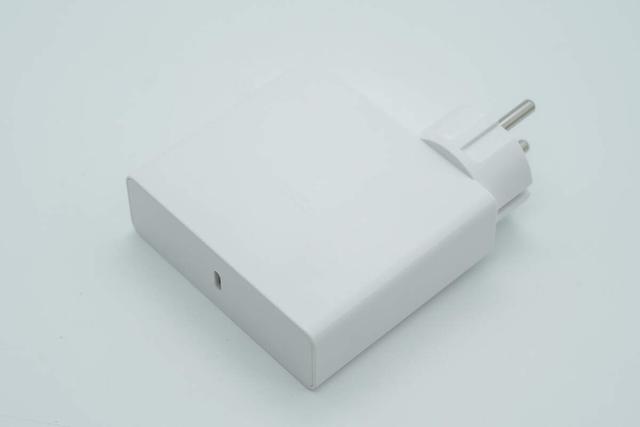

这款140W氮化镓充电器采用PC阻燃材质白色塑料外壳,机身整体设计风格简约。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

充电器机身采用宽扁造型设计,表面磨砂抗指纹,输入端圆柱模块设计,两侧设有定位凸起。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

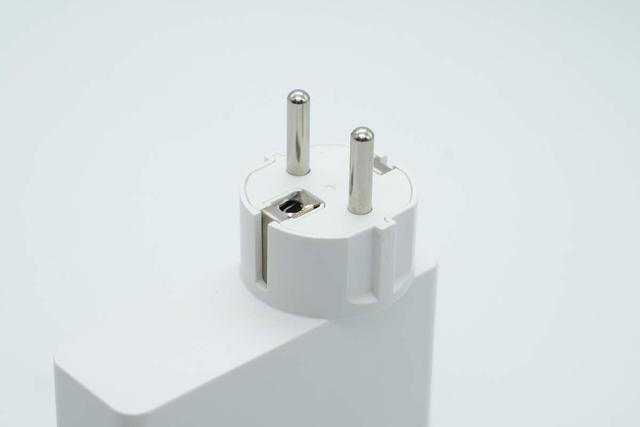

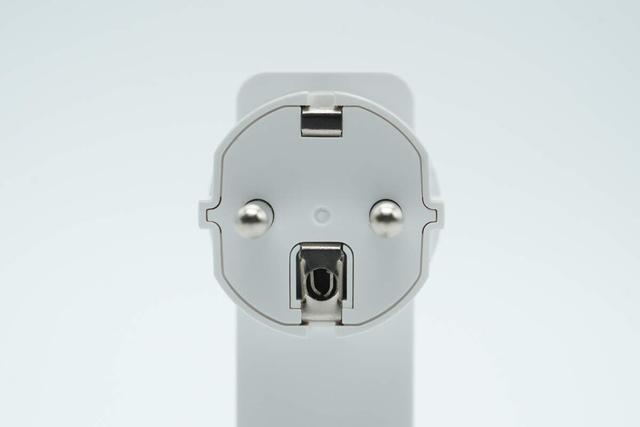

充电器配备德标插脚。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

地线插脚可拆卸设计,满足双脚孔位的使用需求。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

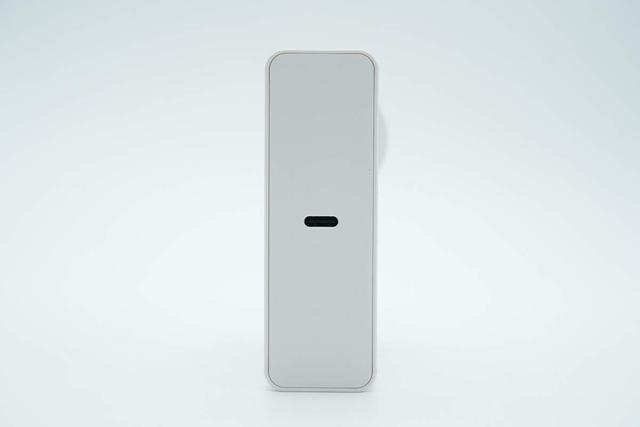

机身顶面配置单USB-C接口,居中布局。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

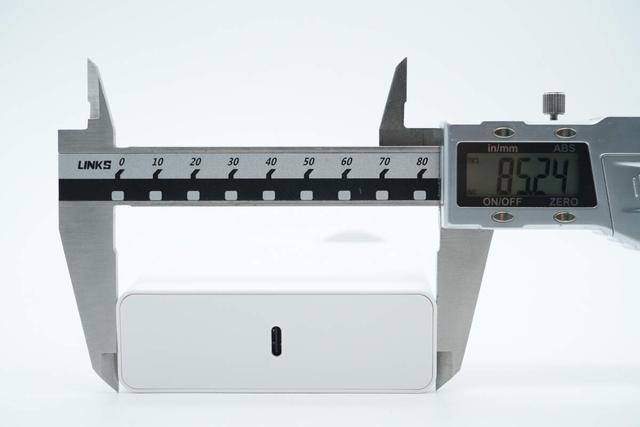

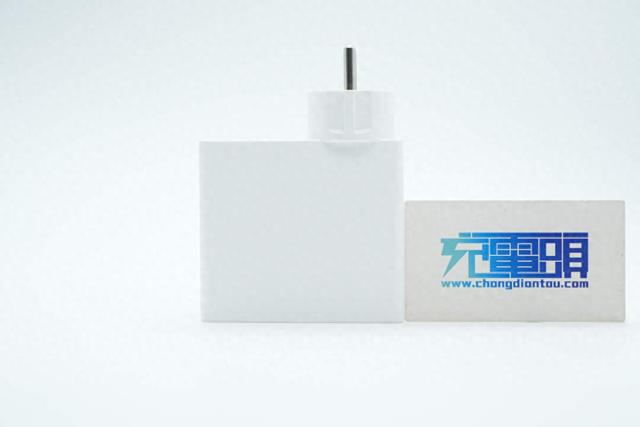

实测充电器机身长度为85.24mm。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

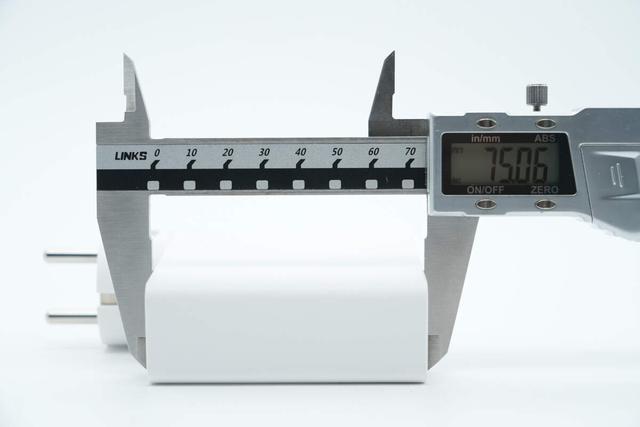

宽度为75.06mm。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

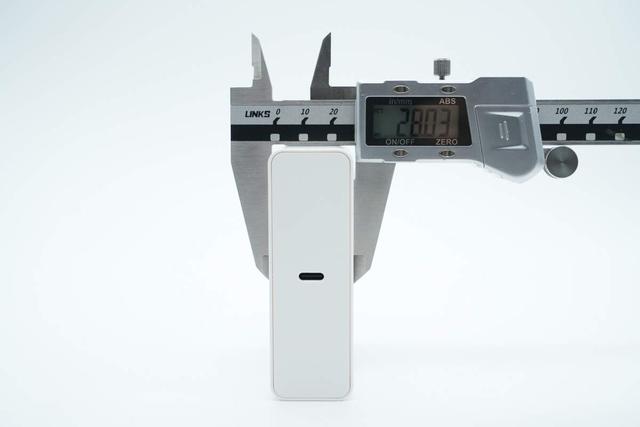

厚度为28.03mm。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

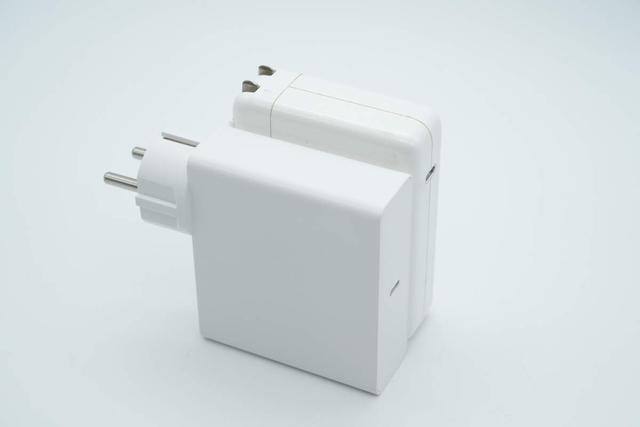

和苹果140W氮化镓充电器放在一起对比,机身主体要小一点。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

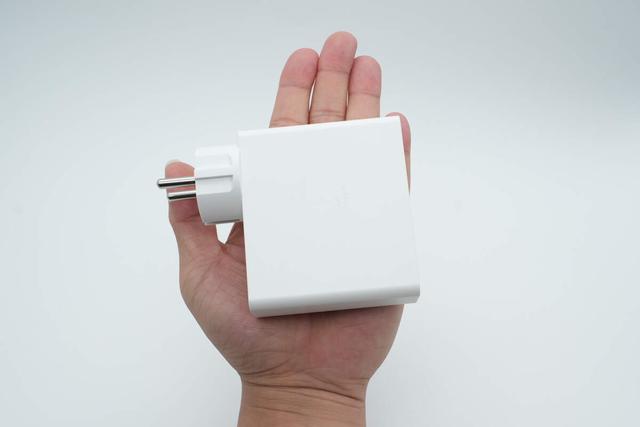

产品拿在手上的大小直观感受。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

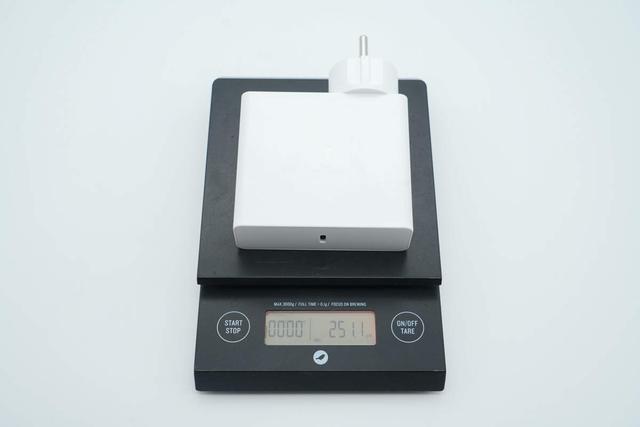

另外测得充电器重量约为251g。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

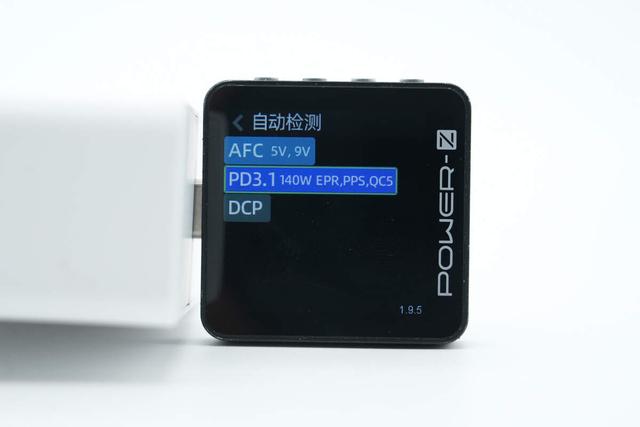

使用ChargerLAB POWER-Z KM003C测得USB-C口支持AFC、PD3.1、PPS、QC5、DCP充电协议。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

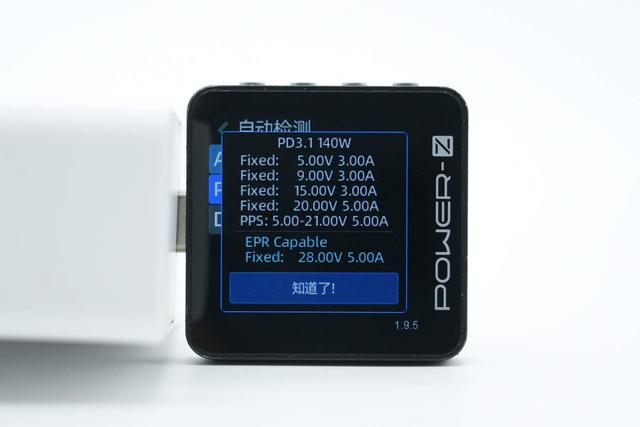

PDO报文显示USB-C口还具备5V3A、9V3A、15V3A、20V5A、28V5A五组固定电压档位,以及5-21V5A一组PPS电压档位。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

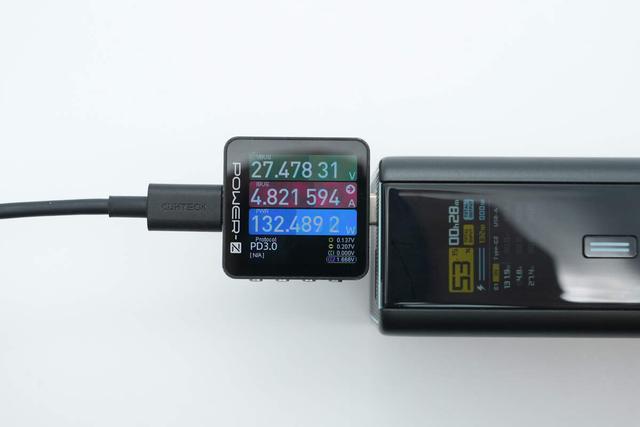

使用这款充电器给酷态科15号超级电能柱Ultra充电,成功开启PD3.1 140W快充,充电功率约为132.49W。

手机大厂140W氮化镓充电器拆解

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

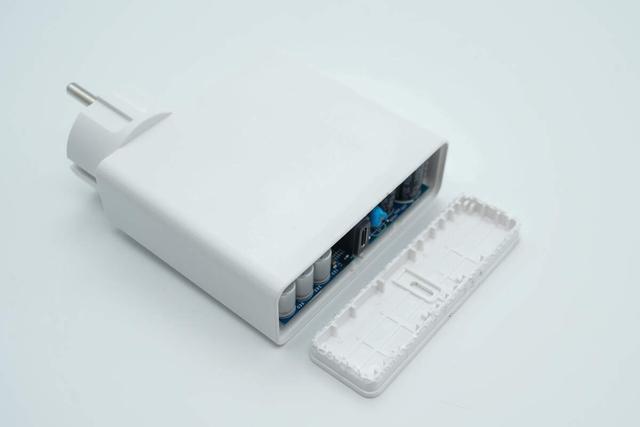

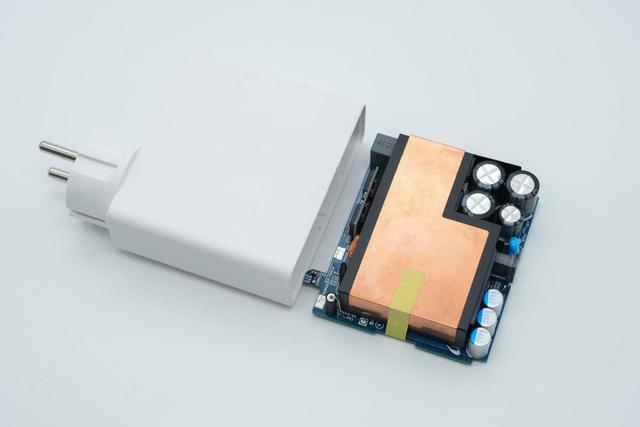

将充电器机身顶部外壳拆开,采用超声波焊接封装。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

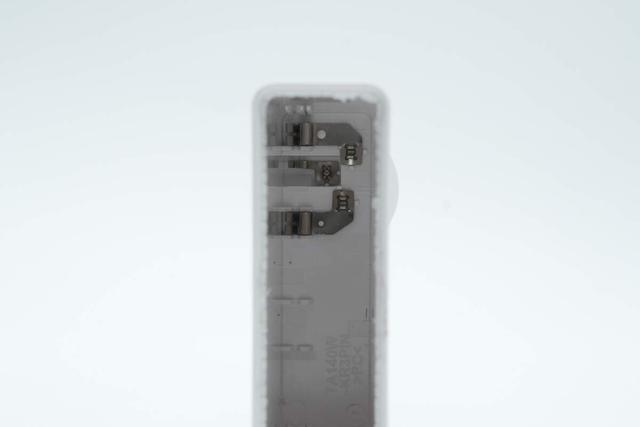

将PCBA模块取出,输入端为接触式通电设计。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

插脚与金属弹片压接。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

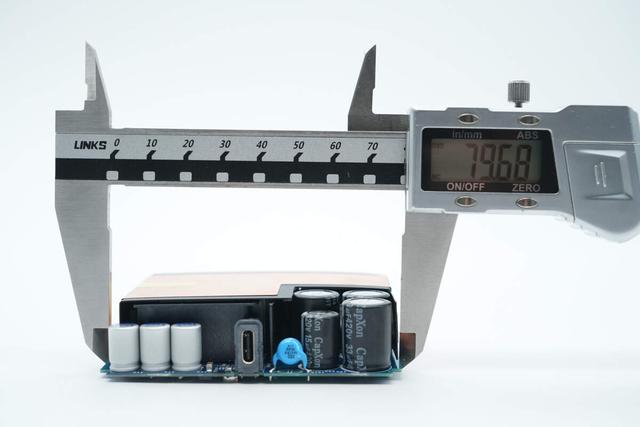

测得PCBA模块长度为79.68mm。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

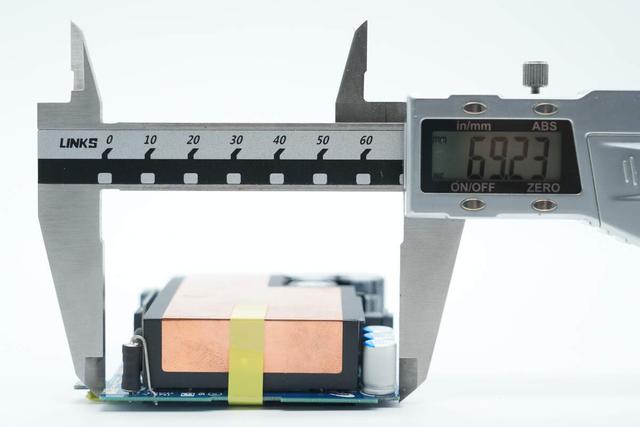

宽度为69.23mm。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

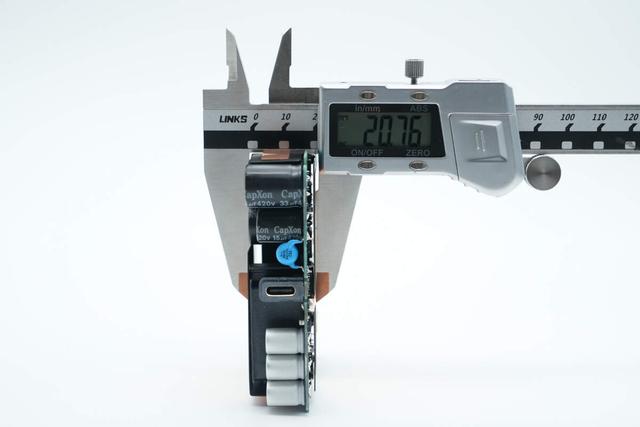

厚度为20.76mm。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

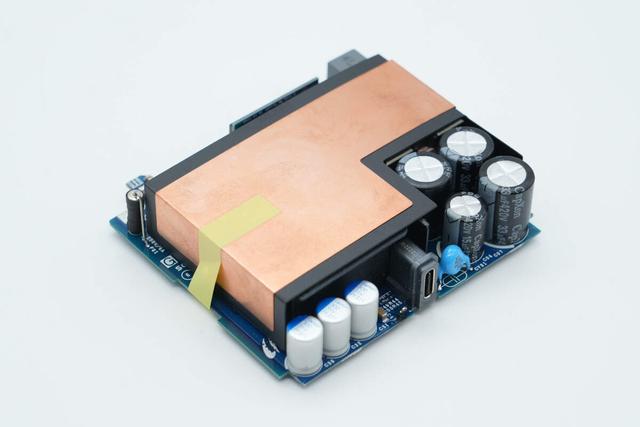

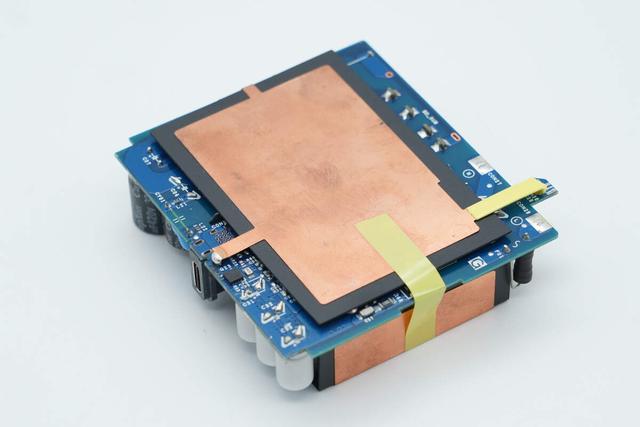

PCBA模块顶部以及两侧覆盖铜散热片,并粘贴胶带固定。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

模块底部也覆盖铜散热板,并与主板锡焊以及粘贴胶带固定。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

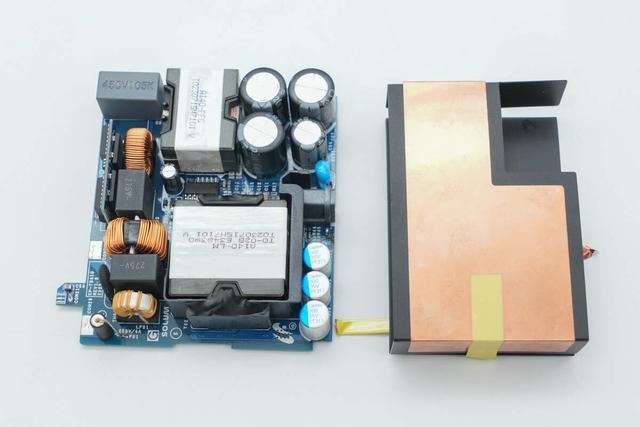

取下铜散热板,内侧设有麦拉片进行隔离绝缘。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

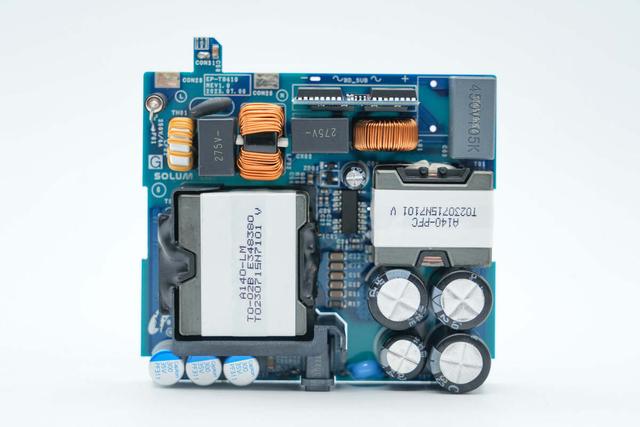

PCB模块板面相当干净整洁,中心区域设有主控芯片供电电容、主控芯片、谐振电容等器件,整体布局规整,体现大厂深厚的设计功底。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

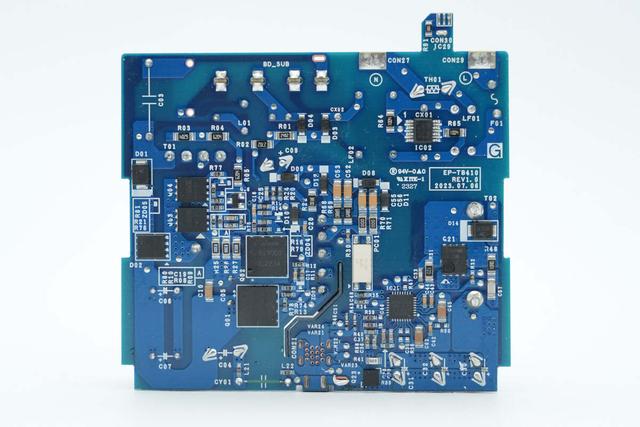

主板背面设有PFC升压开关管、PFC整流管、初级开关管、光耦、次级控制芯片、同步整流管以及输出VBUS开关管等器件。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

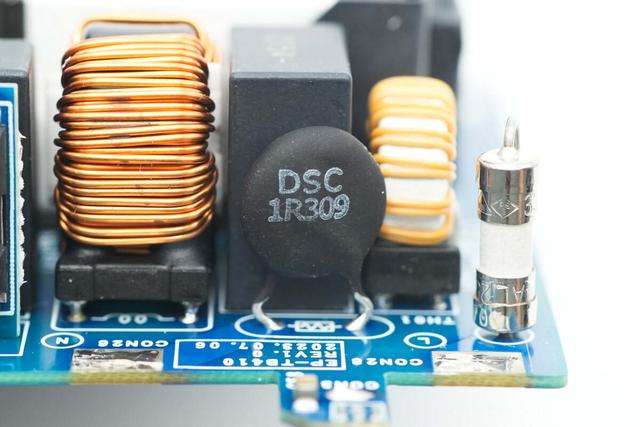

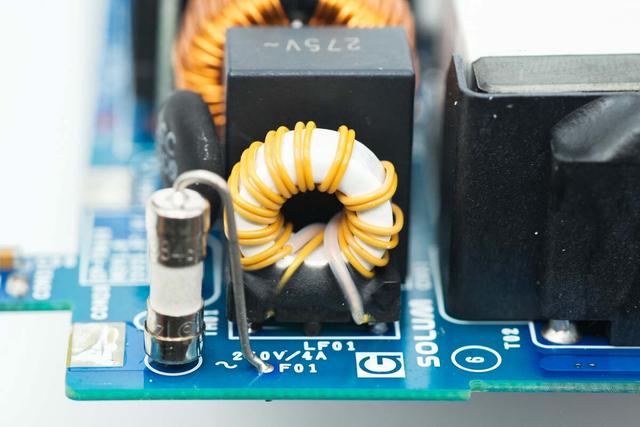

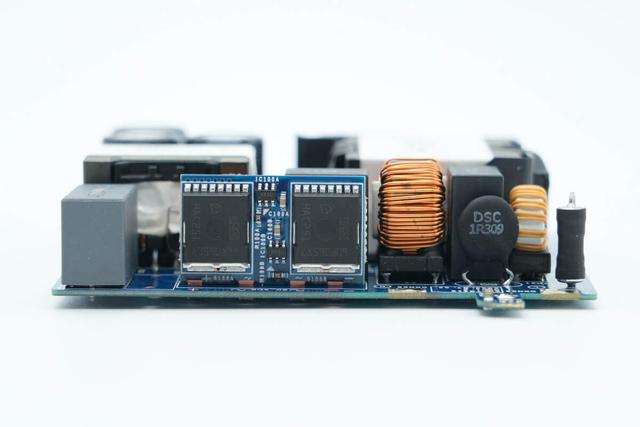

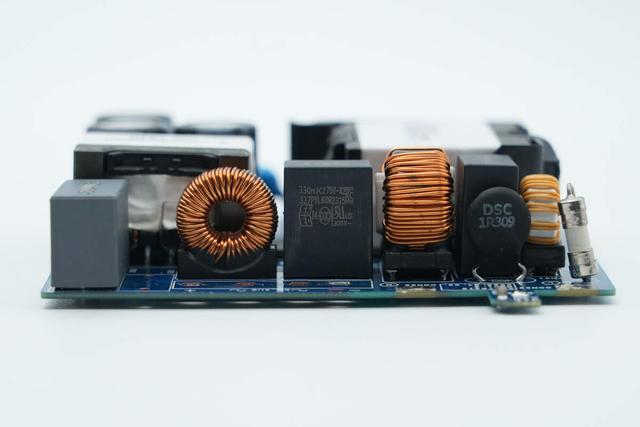

模块前端右侧设有保险丝、NTC热敏电阻、安规X2电容以及两级共模电感,保险丝外套热缩管绝缘保护,中间区域焊接主动整流小板。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

将整流小板拆下,遮挡区域还设有第二颗安规X2电容以及一颗滤波电感。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

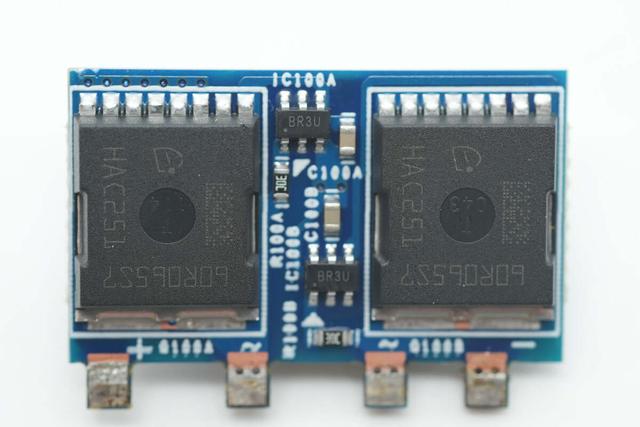

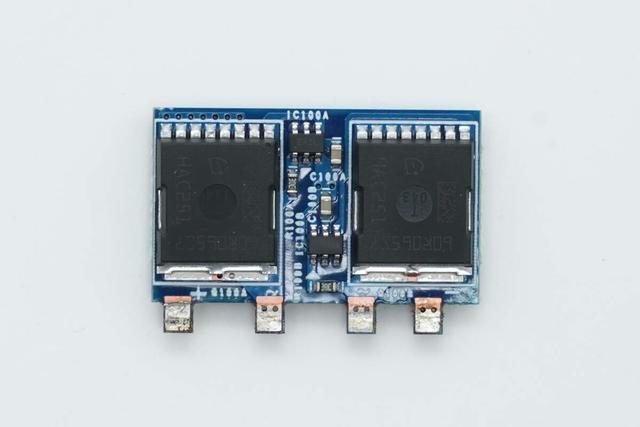

小板正面设有主动整流控制器以及两颗MOS管。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

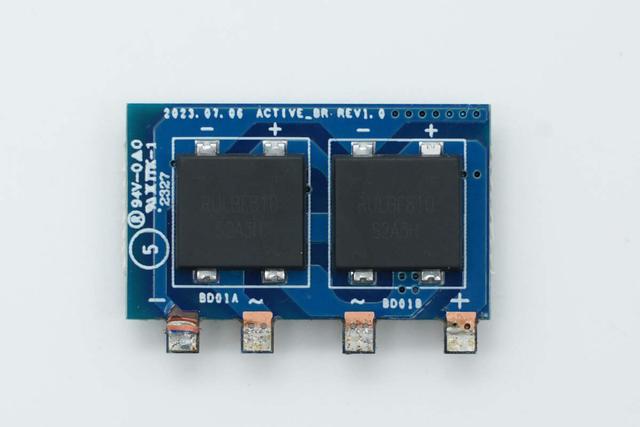

小板背面设有两颗整流桥。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

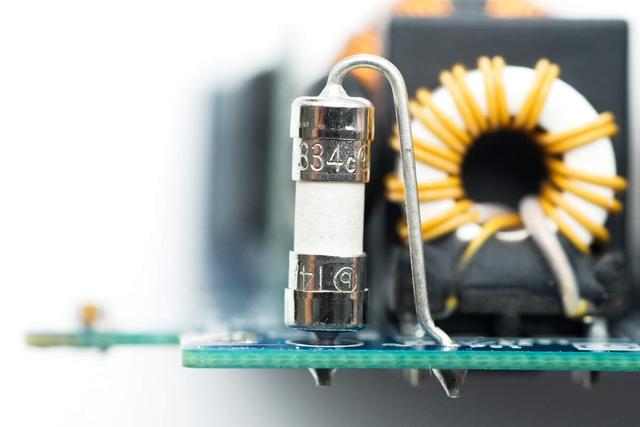

保险丝特写,规格为4A 250V。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

NTC热敏电阻用于抑制上电浪涌电流。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

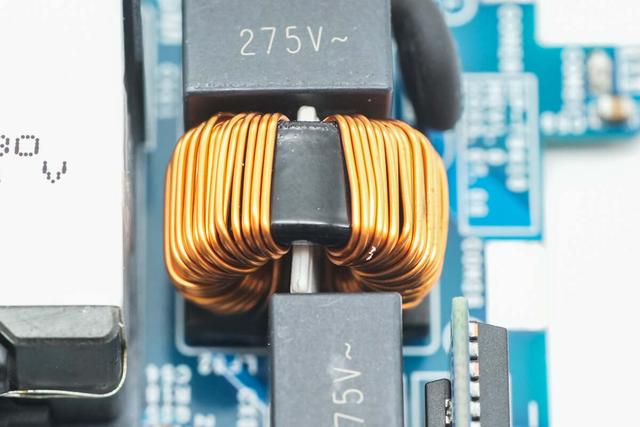

共模电感双线绕制,用于滤除EMI干扰。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

二级共模电感特写。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

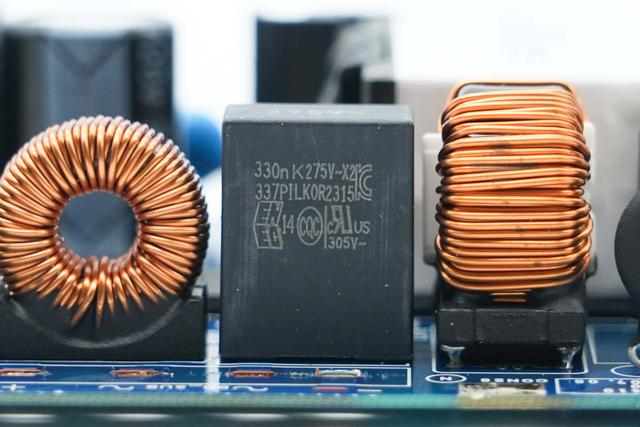

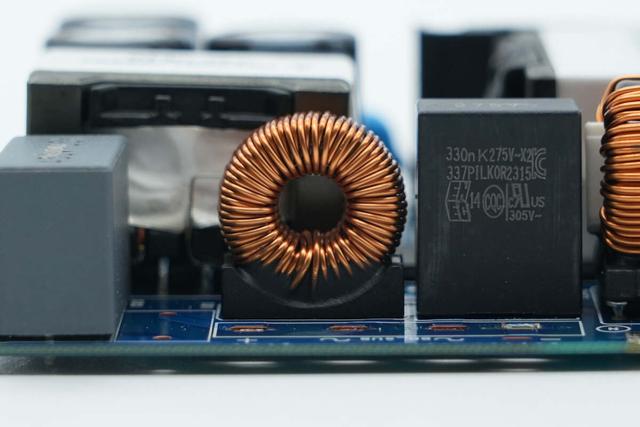

两颗共模电感之间的安规X2电容特写,容量0.33μF。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

第二颗安规X2电容料号相同。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

X电容放电芯片来自PI,型号CAP200DG,是一颗零损耗自动X电容放电芯片,在交流输入断开时自动为X电容放电,芯片仅有两个端子,应用简单,采用SO-8封装。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

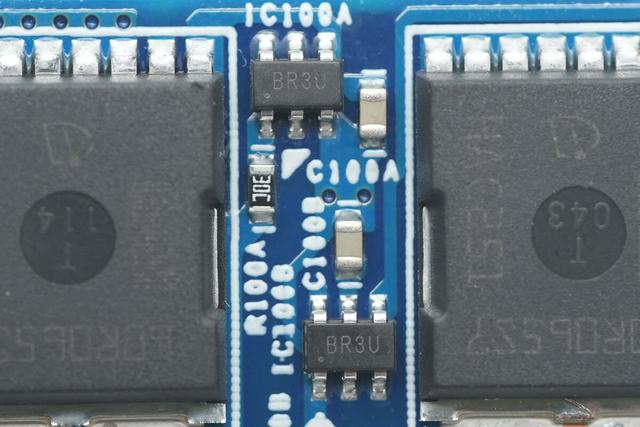

两颗主动整流控制器特写,丝印BR3U。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

用于代替传统整流桥的MOS管来自英飞凌,型号IPT60R065S7,为CoolMOS S7系列,耐压600V,导阻65mΩ,采用HSOF-8封装。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

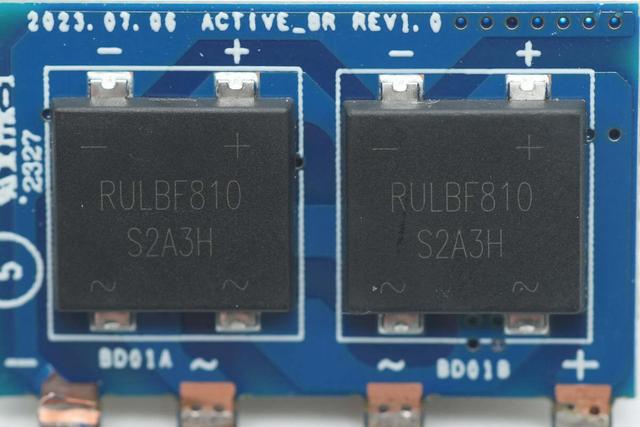

两颗丝印RULBF810整流桥特写。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

滤波电感特写。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

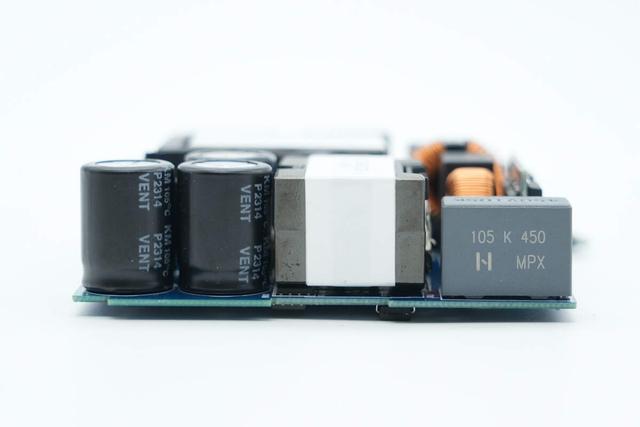

模块一侧设有滤波电容、PFC升压电感和高压滤波电解电容。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

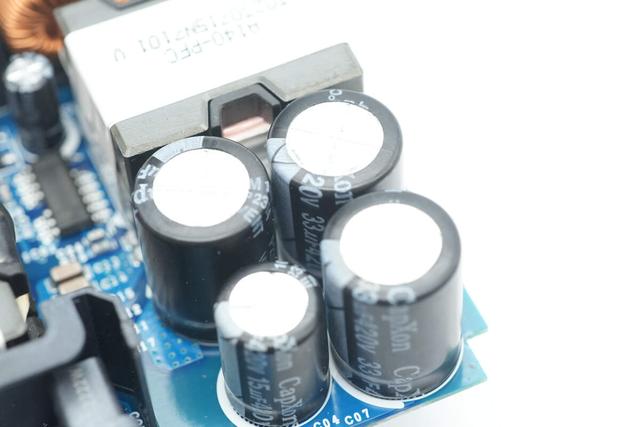

高压滤波电解电容共四颗,其中三颗大的料号相同。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

滤波电容规格为1μF450V。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

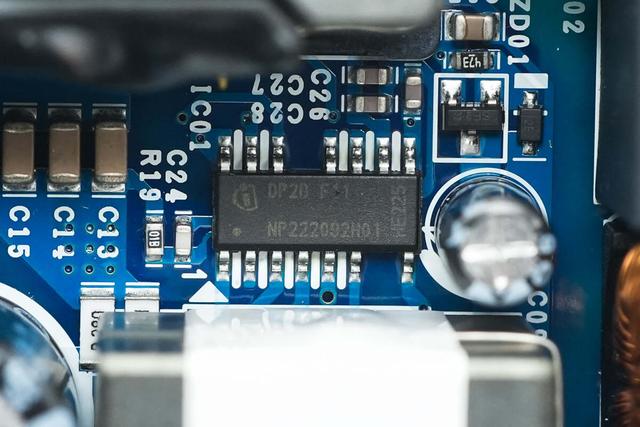

主控芯片来自英飞凌,丝印DP2BF11,为定制型号,内部集成PFC控制器和HFB控制器,采用DSO-14封装。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

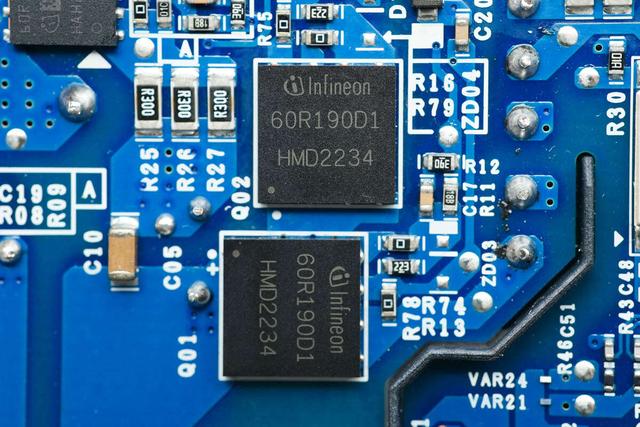

PFC开关管来自英飞凌,型号IGLR60R190D1,这是一颗耐压600V的增强型氮化镓功率开关管,导阻190mΩ,采用TSON-8-6封装,适用于工业、电信及数据中心电源的半桥拓扑开关电源。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

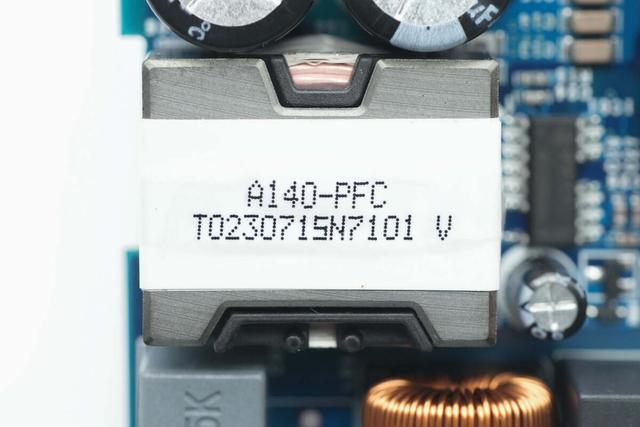

PFC升压电感特写。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

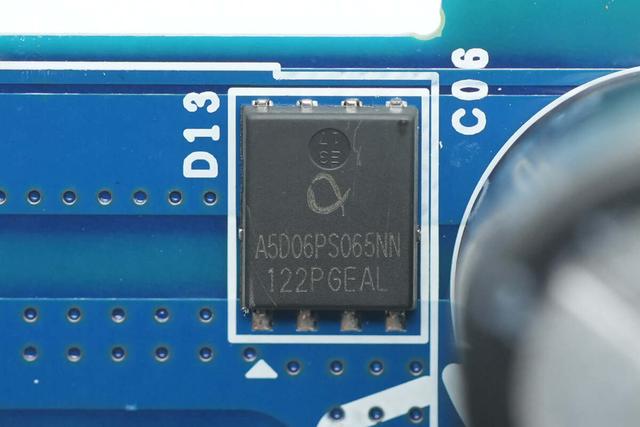

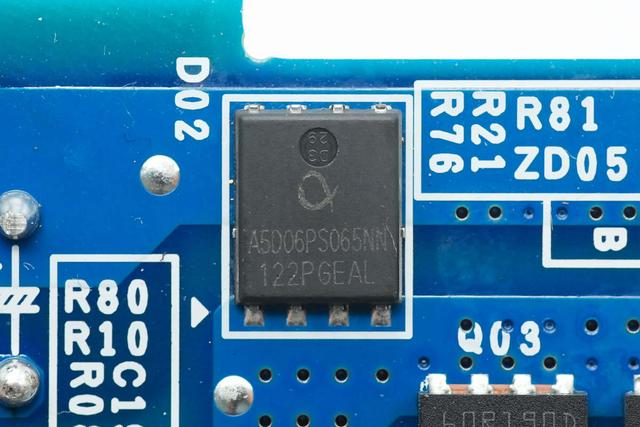

PFC整流管来自APS飞锃,型号A5D06PS065NN,这是一颗碳化硅二极管。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

另一颗布局在主板正面PFC升压电感覆盖区域。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

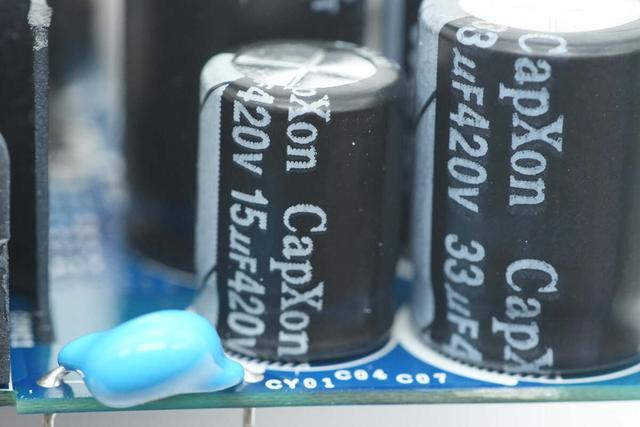

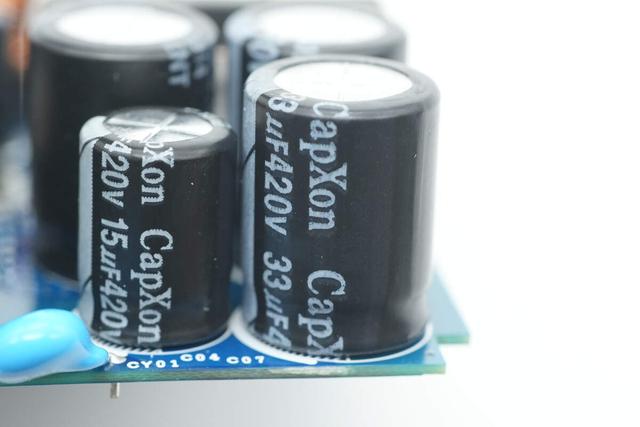

四颗高压滤波电解电容均来自CapXon丰宾,三颗大的规格为420V33μF。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

小的规格为420V15μF。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

初级开关管来自英飞凌,型号IGLD60R190D1,这是一颗耐压600V的增强型氮化镓单管,导阻140mΩ,采用LSON-8-1封装,支持工业,电信和数据中心开关电源应用,支持硬开关和软开关半桥,支持图腾柱PFC和高频LLC应用。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

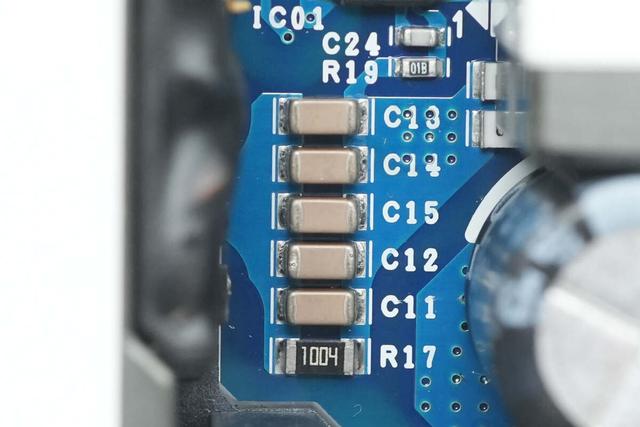

五颗并联的谐振电容特写。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

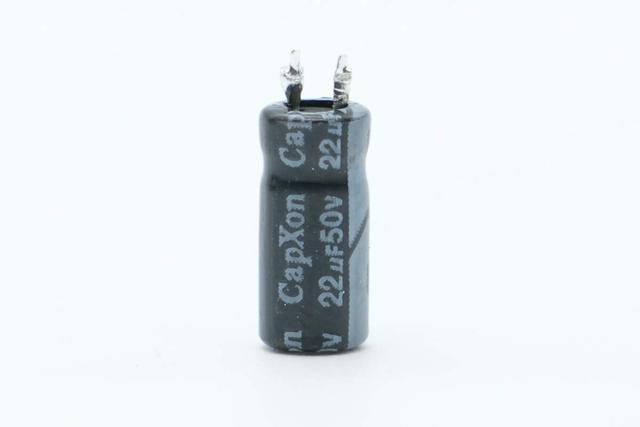

主控芯片供电电容来自丰宾,规格为50V22μF。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

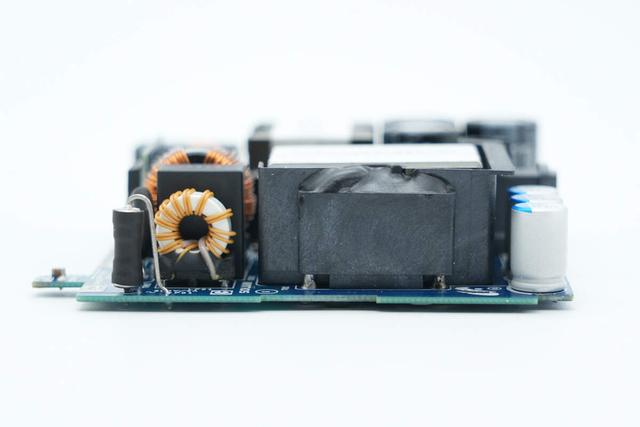

模块另一侧设有变压器。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

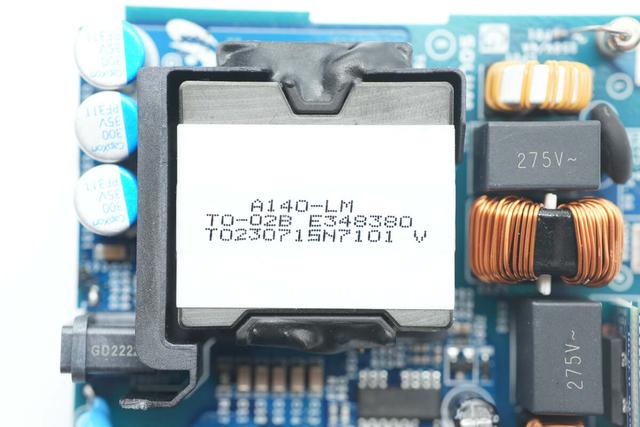

变压器特写。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

输出端一览,USB-C接口母座外套塑料壳加固保护,两侧设有蓝色Y电容和三颗输出滤波固态电容。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

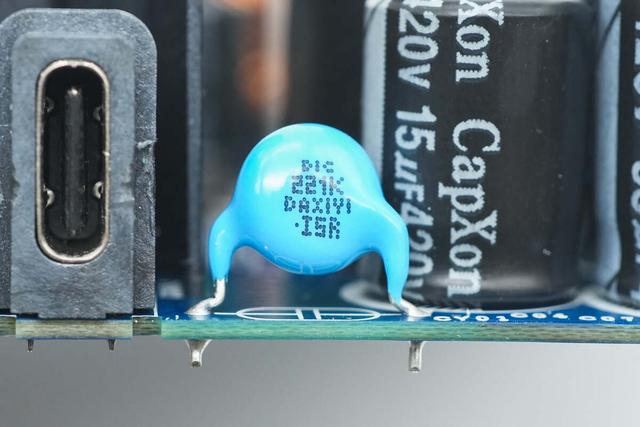

蓝色Y电容特写。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

CT 1018光耦特写,用于输出电压反馈。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

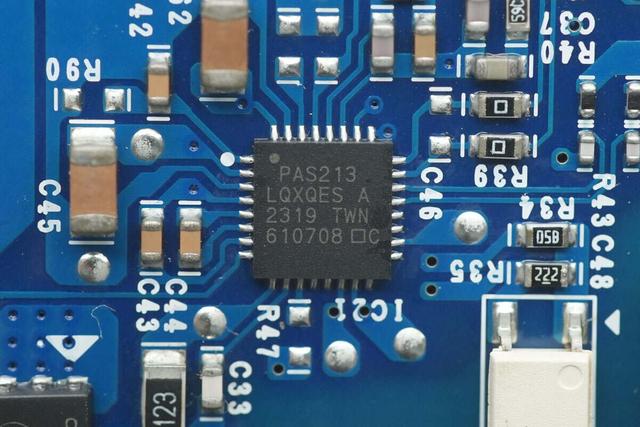

次级芯片来自英飞凌,型号CYPAS213A1-32LQXQ,内部集成同步整流控制器和协议芯片,支持QR/CrCM/DCM/CCM多个工作模式,并支持高达300kHz的开关频率。同时符合USB PD3.1标准,支持高达28V VBUS的扩展功率范围 (EPR),支持带可编程电源 (PPS) 的PD2.0/3.0、QC2.0/3.0/4/4+/5、AFC、BC1.2、Apple Charging等充电协议,采用32-pin QFN封装。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

同步整流管来自英飞凌,型号ISC027N10NM6,NMOS管,耐压100V,导阻2.7mΩ,采用TDSON-8 FL封装。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

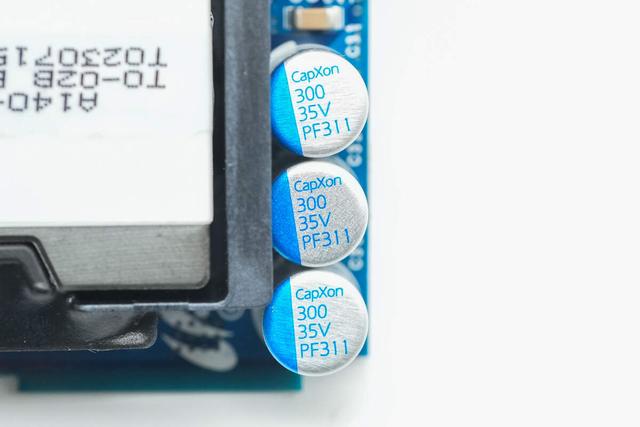

三颗输出滤波固态电容也是来自丰宾,规格均为35V300μF。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

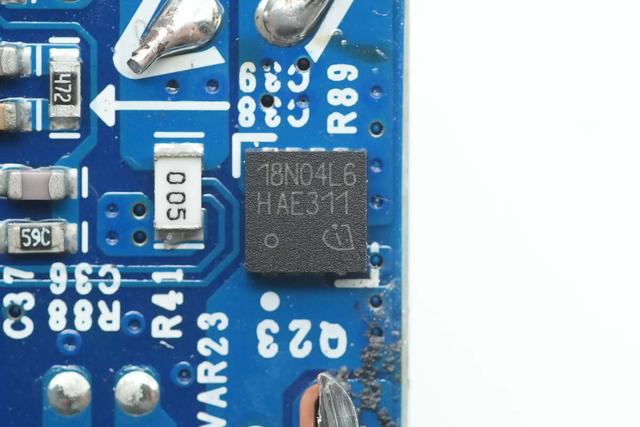

输出VBUS开关管来自英飞凌,型号BSZ018N04LS6,NMOS管,耐压40V,导阻1.8mΩ,采用TSDSON-8 FL封装。

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

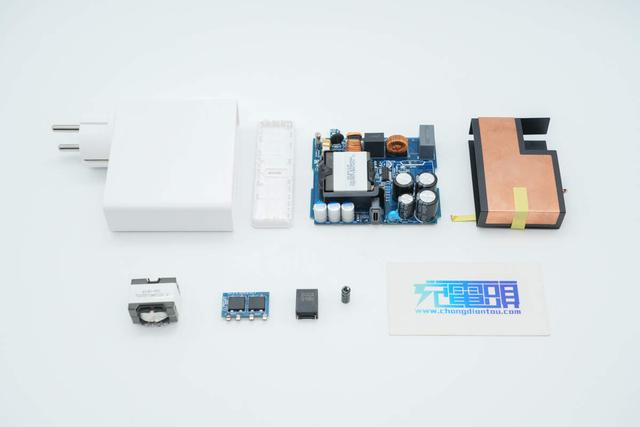

全部拆解一览,来张全家福。

充电头网拆解总结

知名手机大厂首款PD3.1 140W氮化镓充电器拆解!

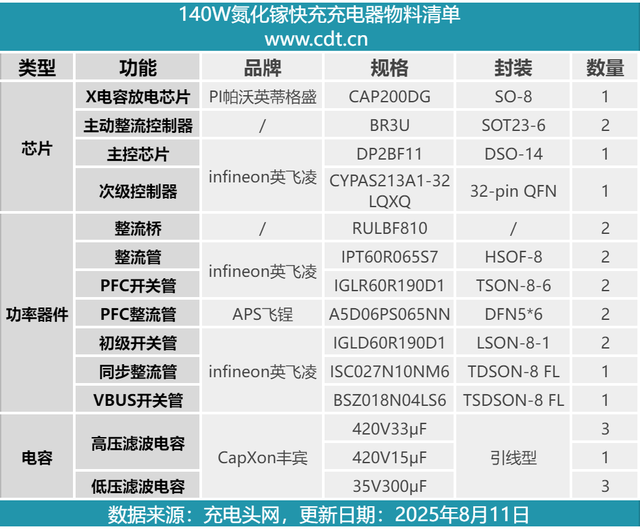

最后附上这款140W氮化镓快充充电器核心器件清单,方便大家查阅。

本期拆解的140W氮化镓充电器采用白色机身,配有德标固定插脚,输出端为单USB-C接口,支持PD3.1、PPS以及AFC快充协议,实测支持140W PD3.1快充,满足主流笔记本电脑,平板和手机等设备快充需求。

充电头网通过拆解了解到,充电器基于PFC+HFB开关电源架构,并使用了英飞凌全套控制方案以及IGLR60R190D1、IGLD60R190D1两款氮化镓器件在内的几乎全部功率器件,丰宾品牌电解电容和固态电源进行滤波,用料扎实可靠。变压器外套塑料壳加固以及隔离绝缘,模块覆盖一体式铜散热片帮助散热。
