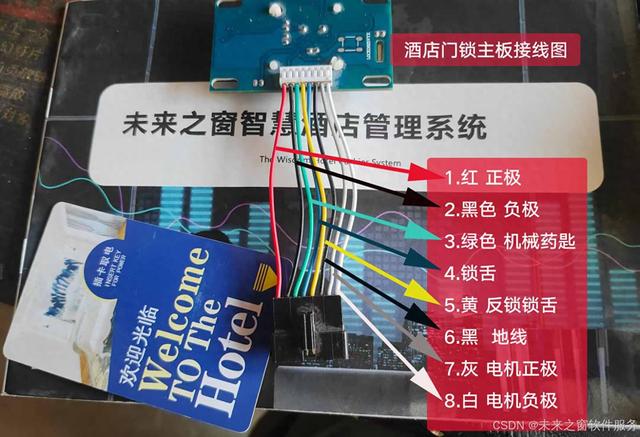

红（正极）、黑（负极）：为门锁主板提供直流供电，构建基础电力输入回路，保障主板及关联电路模块（如控制芯片、感应电路）获电运行，是门锁系统启动和持续工作的能源通道。
绿色（机械钥匙）：连通机械钥匙开锁触发电路，插入机械钥匙转动时，该线路传递触发信号，激活对应解锁控制电路，实现应急或备用开锁，是机械开锁方式的电路衔接关键。
锁舌（对应线路，图中未单独标颜色功能描述外的线路属性）：锁舌状态（伸出 / 缩回）通过线路反馈给主板检测电路，主板据此判断门锁锁定 / 开启状态，是门锁状态监测、控制逻辑（如防误操作、状态显示）的信号来源，参与门锁状态闭环管理。
黄（反锁锁舌）：传递反锁锁舌的状态信号（反锁 / 解除反锁），主板接收后，一方面反馈反锁状态，另一方面联动控制电路，限制非授权开锁（如宾客反锁后，门外刷卡等常规方式无法开锁），强化室内安全控制逻辑。
黑（地线）：为门锁电路提供零电位参考，稳定电路电压，抑制电磁干扰，避免静电、杂波影响主板芯片、感应模块等精密电路工作，保障信号传输和控制指令执行的准确性。
灰（电机正极）、白（电机负极）：构成电机供电回路，主板输出正反转控制信号时，通过该回路为电机供电，驱动电机正转（开锁方向）、反转（关锁方向），带动锁舌、锁芯等机械结构动作，是电动开锁 / 关锁功能的动力执行电路，实现电子控制到机械动作的转化。

这些线路相互配合，以电力供应为基础，借信号传输构建检测、控制逻辑，通过电机驱动实现机械动作，让酒店门锁的电子感应、机械应急、状态监测与电动执行等功能有序运行，保障门锁系统安全、稳定、智能地服务宾客。

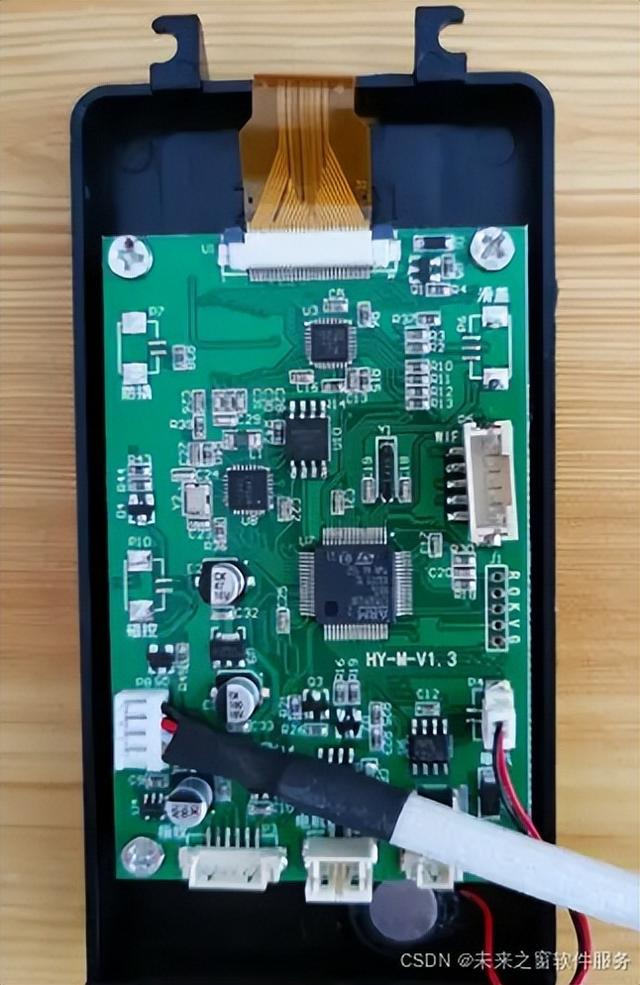

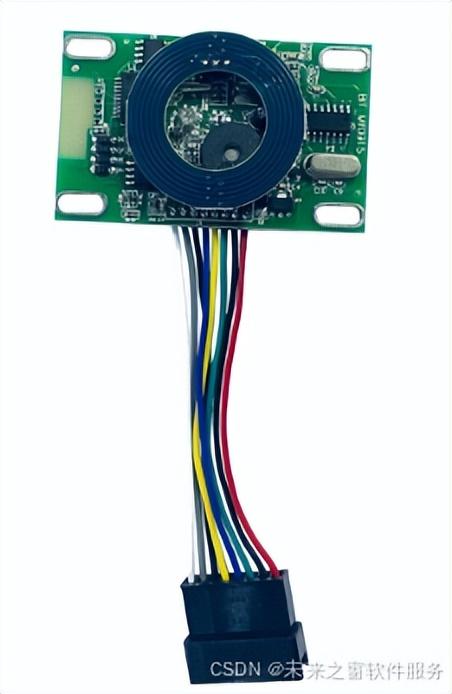

常见门锁主板
