钢结构牛腿，最大的承载压力是多少？

百科大全 2025年08月25日 02:17 1 admin

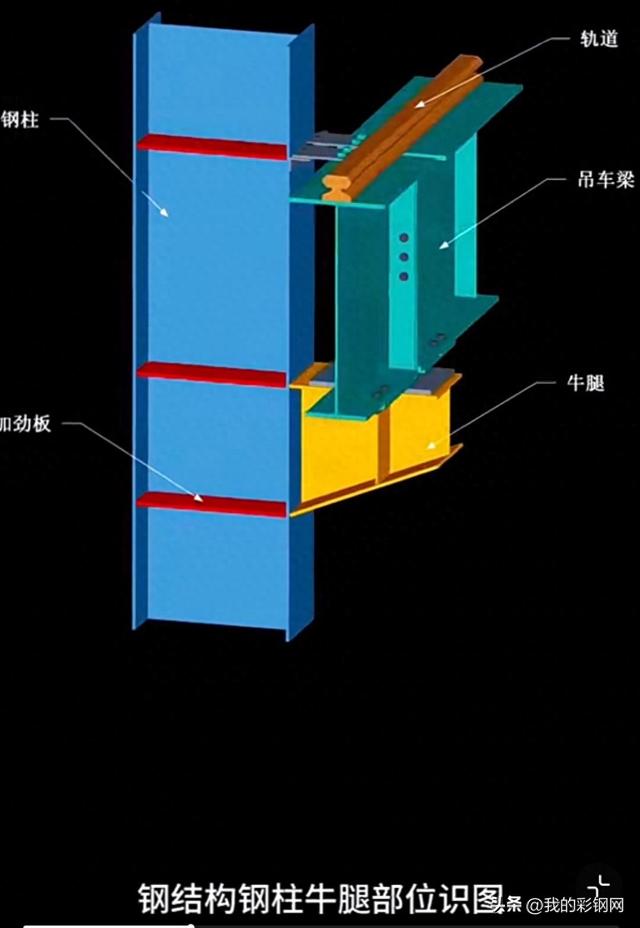

在钢铁构筑的现代工业建筑、大型场馆或重型设备平台上，你总能发现一种看似不起眼却至关重要的构件—钢结构牛腿（也称支架或托座）。它们从柱或墙身“伸出”，默默承担着吊车梁、大型设备、管道甚至整个平台的重压。“这个牛腿到底能承受多大压力？”这不仅是工程师设计时的核心命题，也关乎结构的安全与稳定。答案并非一个简单的数字，而是一个由多重因素精密交织的结果。

牛腿的定义与核心功能

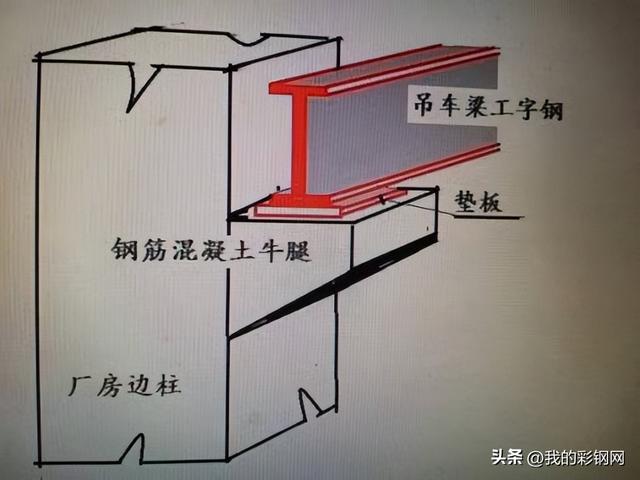

牛腿本质上是悬臂梁结构。一端牢固地锚固在主体结构（如钢柱）上，另一端自由悬挑，用于支撑和传递来自上方设备、平台或梁的巨大荷载。其核心功能在于

1.承重托举：直接承受压力、剪力及弯矩。

2.荷载传递：将承担的荷载安全有效地传递至主体结构。

3.空间拓展：为主体结构提供额外的支撑点，扩展其功能范围。

承载力的决定因素

牛腿能承受的压力极限（承载力）取决于以下关键变量的精密组合.

1. 钢材自身的“力量之源”

钢材强度等级：最核心因素。常用Q235B、Q345B等。Q345B的屈服强度(≈345MPa)和抗拉强度显著高于Q235B(≈235MPa)，意味着在相同尺寸下能承受更大压力。高强度钢材（如Q390, Q460）可显著提升承载力，但成本增加。

材质保证：钢材需符合国家标准（如GB/T 1591），保证强度、延伸率、冲击韧性等指标合格。劣质钢材是重大安全隐患。

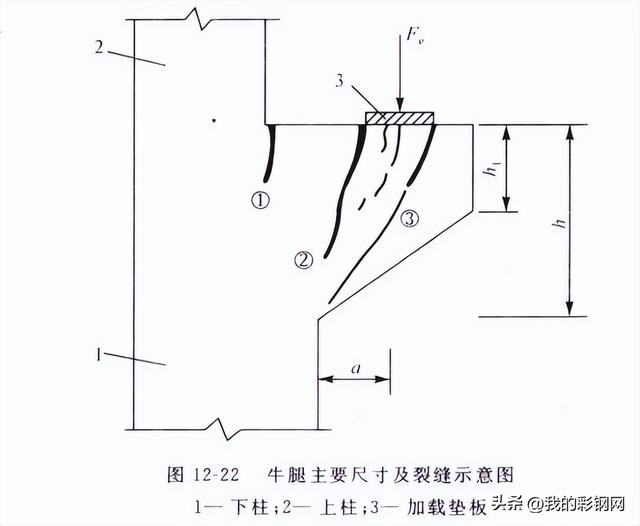

2. 几何尺寸的“力量杠杆”：截面特性

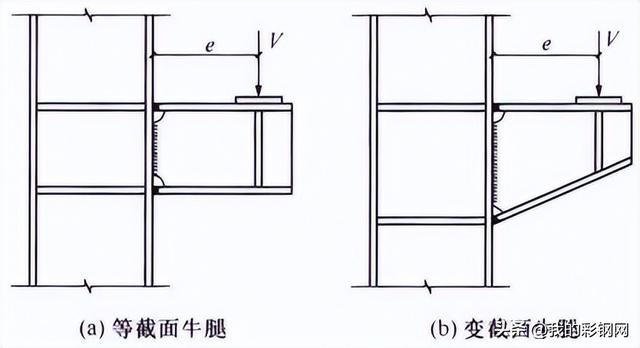

截面形式：最常用焊接工字形（由翼缘板、腹板、加劲肋组成），抗弯性能优异。箱形、T形截面也可见。截面形状决定了其抵抗弯矩和压力的效率。

翼缘宽度与厚度：主要抵抗弯矩产生的压力/拉力。翼缘越宽、越厚，抗弯能力越强。

腹板高度与厚度： 主要抵抗剪力，也参与抗弯。腹板越高，力臂越大，抗弯越强；腹板越厚，抗剪能力越强。

悬臂长度：影响力巨大！长度增加，牛腿根部的弯矩呈平方级增长（M ∝ L²）。过长的悬臂是导致承载力急剧下降和变形过大的主因。

截面惯性矩(Ix)： 衡量截面抵抗弯曲变形的能力。Ix越大，相同弯矩下变形越小，承载力潜力越大（通常通过增大截面高度或翼缘尺寸实现）。

截面模量(Wx)：直接用于计算弯曲应力（σ = M / Wx）。Wx越大，能承受的弯矩M越大。

3. 生命线的坚固程度：连接（锚固）可靠性

连接方式：

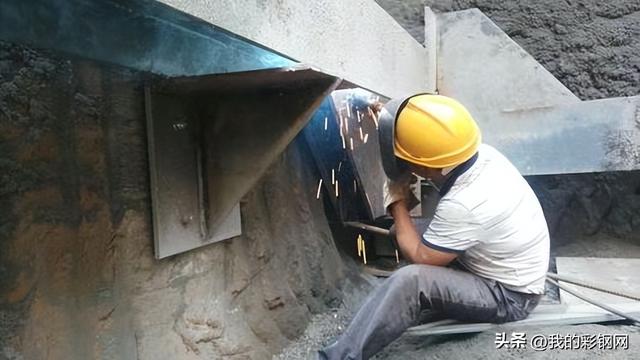

焊接：最常用。需确保焊缝质量（符合GB 50661），焊缝长度、高度、形式（角焊缝、坡口焊缝）需精确计算。焊接热影响区需考虑。

高强度螺栓连接：需确保螺栓等级（如10.9S）、数量、布置符合设计，摩擦面处理得当，螺栓预拉力达到要求（符合GB 50017）。

节点板：通常需要设置节点板来可靠传递内力，其尺寸、厚度及与牛腿、主体结构的连接都需精心设计。

锚栓： 若牛腿锚固在混凝土基础上，锚栓的强度、埋深、间距至关重要（符合GB 50010）。

4. 压力的“面孔”：荷载类型与组合

荷载大小：这是设计的起点。需要明确支撑的设备重量、平台自重、活荷载（人员、物料）、吊车荷载、风荷载、地震作用等。

荷载性质

静荷载：长期稳定作用（如设备自重）。

动荷载： 如吊车运行、设备振动，可能引起疲劳问题，需特殊考虑。

循环荷载： 反复作用，是疲劳破坏的主因。

荷载组合： 结构需同时承受多种荷载。设计按规范（如GB 50009, GB 50011）考虑最不利组合（如恒载+活载+风载；恒载+活载+地震作用）。

承载力的估算与核心计算原理

牛腿设计是复杂的结构工程问题，需专业软件（如PKPM, SAP2000, MIDAS）或严谨手算，遵循GB 50017。核心计算包括：

1. 内力分析： 计算牛腿根部（最危险截面）的弯矩(M)、剪力(V)、轴力(N)。

2. 强度验算：

抗弯强度：σ = M / (γx * Wnx) ≤ f (钢材抗弯强度设计值)。这是控制承载力的关键！

抗剪强度：τ = V * Sx / (Ix * tw) ≤ fv (钢材抗剪强度设计值)。Sx为计算点以上截面对中和轴的面积矩。

折算应力：在弯矩、剪力、轴力共同作用的复杂区域（如牛腿根部），需验算复杂应力状态下的强度。

3. 稳定验算

整体稳定：对受压翼缘进行验算，防止侧向失稳。悬臂长度大时尤为重要。

局部稳定：验算翼缘自由外伸宽度比、腹板高厚比。若超过限值，必须设置加劲肋防止板件局部屈曲。

4. 变形（挠度）验算：确保在荷载作用下，牛腿自由端的变形在允许范围内（如≤ L/250），避免影响设备运行或外观。

提升承载力的实用策略

当需要牛腿承受更大压力时，工程师会考虑：

1. 升级“肌肉”：选用更高强度钢材。

2. 增大“骨架”：加大截面尺寸（特别是翼缘宽度/厚度、腹板高度/厚度），增加截面模量Wx和惯性矩Ix。

3. 缩短“力臂”：尽可能减小悬臂长度L，这是最有效的方法之一。

4. 加固“关节”：优化节点设计，如增加焊缝尺寸、使用更高强度螺栓、增大节点板尺寸。

5. 佩戴“铠甲”：在腹板两侧合理设置横向加劲肋和纵向加劲肋，在受压翼缘下方设置侧向支撑

6. 优化“形态”：探索更高效的截面形式

维护与检测不可忽视

即使设计完美，施工精良，牛腿的承载力也可能随时间变化：

锈蚀：钢材截面削弱，显著降低承载力。定期防腐维护至关重要！

损伤：意外碰撞、过载导致的变形、开裂。

疲劳裂纹：在循环荷载作用下，应力集中部位（焊缝端部、孔洞边缘）易萌生疲劳裂纹。

连接松动：螺栓松动、焊缝开裂。

基础沉降：导致附加应力。

建议：建立定期检查制度，重点关注牛腿根部区域、焊缝、螺栓、锈蚀情况。可采用目视检测(VT)、超声波检测(UT)、磁粉检测(MT)等方法。

“钢结构牛腿能承受多大压力？” 这个问题没有放之四海皆准的答案。其承载力是材料强度、截面尺寸、悬臂长度、连接质量、荷载特性以及安全系数等多重因素共同作用的复杂函数。每一处牛腿都需要经过结构工程师的精心设计与计算，遵循严格的规范标准，并在其服役生命周期中得到妥善维护，才能确保其安全可靠地承担起千钧重担。理解影响承载力的关键因素，有助于我们更好地认识这些钢铁巨构中的“无名英雄”，并重视其安全使用的重要性。在钢铁森林中，正是这些精准计算的“钢铁之肩”，默默托举起现代工业与建筑的磅礴力量。
