CCD机器视觉系统在半导体制造领域的创新应用，正推动着制程精度、缺陷控制和生产效率的跨越式发展。通过高分辨率成像、亚像素算法及多光谱检测等技术的深度融合，该系统已成为半导体前道制程与后道封装的核心质量保障工具。以下从关键技术突破、典型应用场景及前沿趋势三个维度展开分析：

一、高精度定位与对位技术：突破微米级瓶颈

晶圆切割与晶片拾取
晶圆切割后因应力释放导致晶片位置偏移是行业难题。CCD视觉系统通过双相机协同定位，结合UVW运动平台闭环控制，实时计算晶片中心坐标并动态调整机械手吸取位置，将定位精度提升至±1μm（传统机械定位的10倍），显著减少漏吸或偏位问题。

光刻对位优化
湿膜工艺中因图像模糊、对位孔直径偏差导致的曝光偏移长期制约精度。创新算法通过迭代优化匹配：

采用多直径模板匹配自适应对位孔浮动偏差

基于像素差值梯度分析亚像素圆心（ROI区域线性放大迭代）
成功将对位精度从0.02mm提升至0.005mm（5μm），攻克了湿膜成像模糊的行业痛点。

封装贴装闭环控制
BGA焊球、芯片引脚等微结构贴装需超高精度。系统结合亚像素边缘提取技术，实现引脚节距±0.005mm检测精度，贴装对位误差<0.02mm，避免微短路风险。

⚙️ 二、缺陷检测的创新应用：从宏观到纳米级

晶圆表面纳米缺陷检测
传统人工目检仅能识别≥5μm缺陷，而现代CCD系统通过以下技术实现质的飞跃：

多光谱成像：紫外波段（250–400nm）高量子效率传感器（量子效率>70%）可捕捉0.1μm级划痕；

偏振光+动态光源：检测仪通过光学组合增强滑移线、桔皮等疑难缺陷对比度，检出率提升30%；

AI分类引擎：自动识别20+类缺陷（如崩边、晶孔），分类准确率95%以上，并支持无监督学习新型缺陷。

封装焊点与外壳缺陷分析

焊点三维重建：通过多角度成像检测BGA焊球偏移、桥接及空洞（精度±2μm），确保电气连接可靠性；

背光透射检测：陶瓷封装外壳的0.1mm级裂纹识别，结合亚像素算法测量尺寸公差。

材料工艺在线监控
锂电池极片涂布、半导体湿膜等工艺依赖实时监测。线性传感器以100MHz速率扫描，实现涂布均匀性4.7μm级精度控制，从源头杜绝材料缺陷。

三、核心硬件技术创新：性能突破的关键支撑

传感器性能跃迁

低噪声高速传输：将随机噪声降至1.9mV（竞品>3mV），支持120片/分钟晶圆检测吞吐量；

紫外增强设计：背面照明+抗反射涂层技术，使紫外波段量子效率突破70%，适用于光罩检测等高敏场景。

光学系统创新

远心镜头：消除透视畸变，保障尺寸测量精度（如芯片引脚共面度0.01mm检测）；

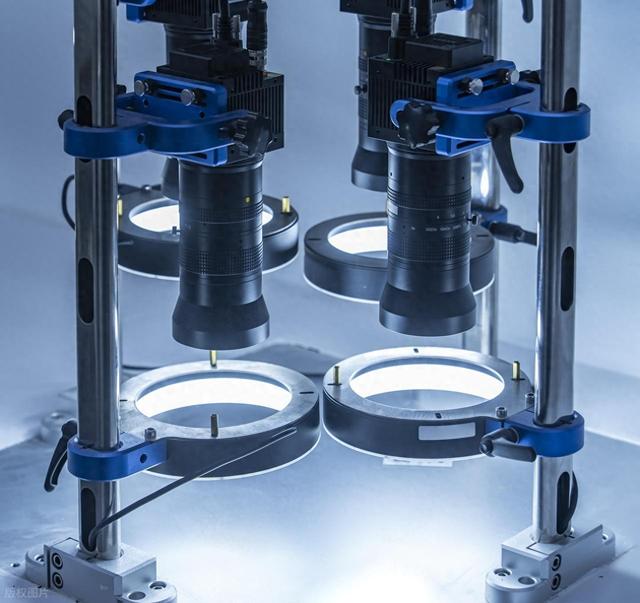

多模态光源：环形光、同轴光与暗场照明组合，针对焊点、透明基材（如晶圆）优化成像对比度。

计算架构升级
嵌入式处理器实现300件/分钟实时处理（如五金件尺寸检测），延迟<5ms4。

四、算法与软件突破：从“看见”到“认知”

亚像素定位算法

灰度重心法（精度0.1–0.5像素）与高斯拟合（0.01像素级）结合，突破物理像素限制；

晶圆检测中采用轮廓仿射变换+分区域阈值分割，解决缺陷与背景图案混淆问题，准确率>98.8%。

深度学习缺陷识别

迁移学习模型适应新型缺陷，无需人工标注即可1天内完成模型迭代；

CNN网络直接回归焊点偏移量，替代传统特征提取流程。

数据闭环系统
统计过程控制，累计百万级缺陷数据追溯根因（如抛光压力参数调整），推动良率提升30%7。

五、行业挑战与未来趋势

当前挑战

热漂移效应：温度波动导致镜头畸变，需动态温补模型；

实时性瓶颈：深度学习算法计算负载高，需硬件加速。

总结

CCD机器视觉系统通过硬件革新（低噪传感器、紫外光学）、算法突破（亚像素分析、AI缺陷分类）及系统集成（闭环控制、数据追溯），成为半导体制造精度跃升的核心驱动力。未来随着量子成像、存算一体芯片等技术的融入，其将在晶圆级检测、3D IC封装等场景开启纳米级精度新时代✨。
