接口解读→三相四线CT式交流电能表

抖音快讯 2025年08月22日 19:58 1 admin

电流互感器式三相交流表,算是电能表中接线比较复杂的,对于没有相关使用经验的你来说,会不会一脸懵。


接口解读→三相四线CT式交流电能表


本文以瑞银电子MID认证的三相四线CT电能表D3034,介绍这类经典款的CT电能表的接线方式和接口说明。


接口解读→三相四线CT式交流电能表

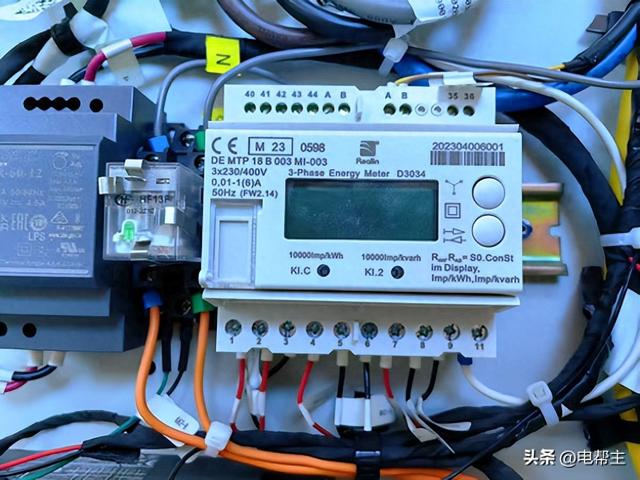

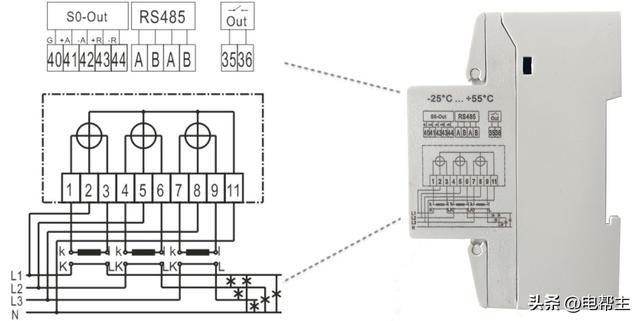

如上图,D3034这款交流电能表有表上、表下两排接口,其中下方序号1-11号接口为三相四线交流电接入口,以及电流互感器接口,这部分接口的接线方式,请参考以下接线图,本文不赘述。


接口解读→三相四线CT式交流电能表

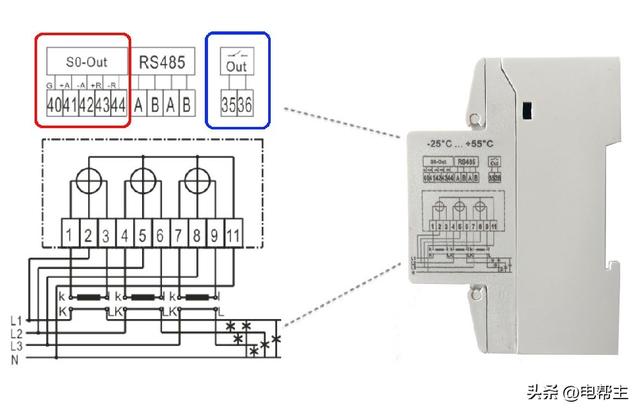

需要特别介绍的是D3034上方的接口。除了2路RS485接口无需特别说明,另外几个接口或许会让你疑惑。


接口解读→三相四线CT式交流电能表


以下针对“”、“”区块的接口做详细介绍。


⚡ 一、S0脉冲输出接口(S0-Out G、+A、-A、+R、-R)

  1. S0接口 是一种标准化的脉冲输出接口,通过物理脉冲信号实时反映电能表的计量数据(如有功/无功电能)。
  2. 用途:连接外部设备(如数据采集器、能源管理系统),实现电能数据的远程传输或本地分项计量。
  3. R路脉冲输出(+R/-R):对应无功电能或特定分项计量(如峰谷平电量),对于有些电表来说,它还支持可编程输出(需配置)。
  4. A路脉冲输出(+A/-A):对应有功电能,脉冲频率与电能消耗成正比(例如 1000 脉冲/kWh)。
  5. G:公共参考端。

⚙️ 二、继电器输出接口

Out标识的 35 、36接口为继电器输出,是电能表内置的可编程开关,用于执行远程控制或报警动作。

  • 触发条件:可通过预设阈值(如超功率、欠压、谐波超标)自动触发,或由上位机远程手动控制。

▼在电能表中的S0接口和Out接口功能对比和注意事项:


接口类型

核心功能

典型应用场景

关键注意事项

S0脉冲输出

电能数据脉冲传输

能耗监测、数据备份

需配置脉冲常数(如imp/kWh);防电磁干扰布线

继电器输出

远程开关控制

负载管理、故障保护

严禁超负载使用;优先选择阻性负载场景


▌作者介绍:徐昌国,男,现任职于浙江瑞银电子有限公司(工业事业部),主要负责新能源电力计量仪表(充电桩电能表等)技术咨询及推广。
