医院综合布线系统

抖音推荐 2025年08月20日 18:52 1 admin

医院综合布线系统是支撑医疗信息化、智能化运营的基础设施，需满足高可靠性、高带宽、强扩展性及严格的安全与合规要求。以下从系统架构、设计要点、关键技术、应用场景及未来趋势五个方面展开分析：

一、系统架构：分层设计，模块化部署

医院综合布线系统通常采用分层架构，以适应不同功能区域的差异化需求：

核心层

位置：数据中心或中央机房

功能：汇聚全院网络流量，连接外部网络（如医保专网、互联网）、存储系统（PACS/RIS）及核心服务器（HIS、EMR）。

设备：高性能交换机（支持100G/400G端口）、光纤配线架（ODF）、核心路由器。

布线：采用单模光纤（如G.652D）支持长距离传输，配合MPO/MTP连接器实现高密度集成（如24芯带状光纤）。

汇聚层

位置：各楼栋或楼层弱电间

功能：分流核心层流量，连接接入层设备与核心机房。

设备：中端交换机（支持10G/25G端口）、汇聚路由器。

布线：多模光纤（OM4/OM5）或六类/超六类屏蔽双绞线（STP），兼顾性能与成本。

接入层

位置：病房、诊室、手术室等终端区域

功能：直接连接终端设备（如电脑、医疗仪器、IP电话、无线AP）。

设备：千兆/万兆交换机、PoE供电模块。

布线：六类/超六类非屏蔽双绞线（UTP）或光纤到桌面（FTTD），满足医疗设备高带宽需求。

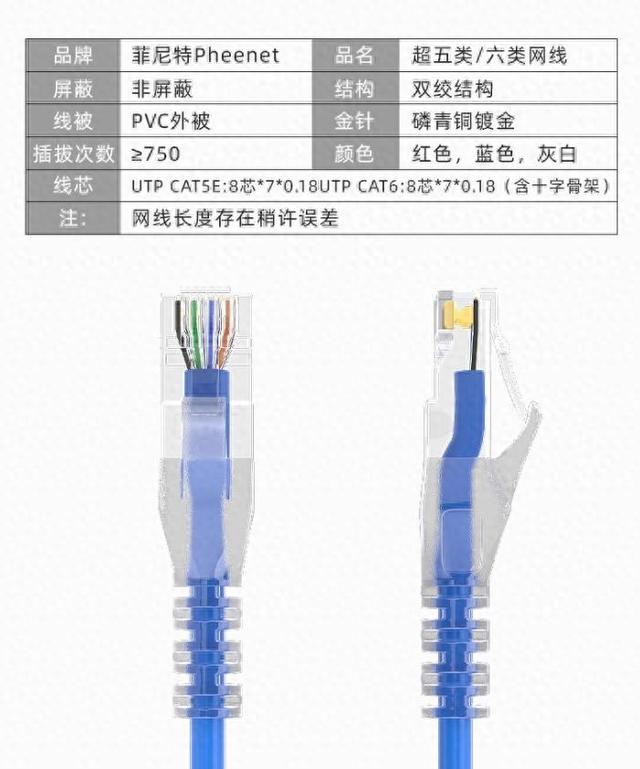

医院综合布线系统


二、设计要点：安全、可靠、易维护

冗余设计

链路冗余：核心层至汇聚层采用双链路备份，避免单点故障。

设备冗余：关键设备（如核心交换机）配置双电源、双风扇，支持热插拔。

路径冗余：光纤布线采用不同物理路径（如环状、星状混合拓扑），提升抗灾能力。

电磁兼容性（EMC）

屏蔽布线：在手术室、ICU等强电磁干扰区域，使用屏蔽双绞线（STP）或屏蔽光纤跳线，减少医疗设备（如MRI、CT）对网络的干扰。

接地保护：所有金属部件（如配线架、机柜）需可靠接地，接地电阻≤1Ω。

分区管理

功能分区：按医疗流程划分网络区域（如门诊、住院、医技、行政），实施访问控制（ACL）和VLAN隔离。

物理隔离：内网（HIS/EMR）与外网（互联网）物理分离，避免数据泄露风险。

线缆标识与文档管理

标准化标识：采用色标管理（如光纤类型、芯数、走向）和电子标签（RFID），便于快速定位故障。

可视化文档：使用布线管理软件（如iBwave）生成3D拓扑图，记录线缆路由、端口映射及变更历史。

三、关键技术：支撑医疗业务创新

高带宽传输

光纤到桌面（FTTD）：在手术室、影像科等场景部署光纤接口，支持4K/8K医疗影像实时传输（如PACS系统）。

多模光纤升级：采用OM5光纤（支持850-953nm波长复用），单根光纤传输容量达100Gbps以上。

无线覆盖优化

Wi-Fi 6/6E：在病房、候诊区部署支持Wi-Fi 6的AP，满足移动医疗设备（如监护仪、推车）的低延迟需求（≤10ms）。

物联网（IoT）集成：通过LoRaWAN或Zigbee网络连接智能设备（如资产定位标签、环境监测传感器）。

智能运维

SDN（软件定义网络）：集中管理全院网络流量，实现动态带宽分配和故障快速隔离。

AI运维平台：通过机器学习分析网络日志，预测设备故障（如光纤衰减异常）并自动告警。

四、典型应用场景

远程医疗

5G+光纤双链路：在急诊科部署5G专网和光纤备份，确保远程会诊（如5G+4K/8K视频）零中断。

低时延要求：手术直播场景需网络时延≤50ms，通过QoS策略优先保障关键流量。

医疗影像系统（PACS/RIS）

存储区域网络（SAN）：采用FC-SAN或IP-SAN架构，通过光纤通道（FC）或100G以太网连接影像存储与工作站。

分布式存储：在分院部署边缘存储节点，通过光纤专线同步至总院数据中心，减少带宽占用。

智能化病房

全屋光纤覆盖：病房内预留光纤接口，支持未来升级至8K医疗电视、VR康复训练等高带宽应用。

语音控制集成：通过PoE供电的IP电话和智能音箱，实现灯光、窗帘、呼叫系统的语音控制。

五、未来趋势：融合创新，赋能智慧医院

全光网络（F5G）

采用无源光局域网（POL）技术，以光纤替代铜缆，实现“一纤多业务”承载（语音、数据、视频），降低布线复杂度。

示例：华为F5G智简全光网解决方案，支持10Gbps到桌面，时延≤1ms。

液冷数据中心集成

在核心机房部署液冷服务器，通过光纤直连降低散热能耗，满足PUE≤1.1的绿色医院要求。

量子加密通信试点

在医保结算、电子病历传输等场景试点量子密钥分发（QKD），实现“绝对安全”的数据加密。

AR/VR辅助诊疗

通过光纤传输低时延、高分辨率的3D医学影像，支持手术导航、远程示教等创新应用。

六、案例参考：某三甲医院综合布线升级

背景：原铜缆网络无法支持PACS系统4K影像传输，故障率高达15%/年。

解决方案：

核心层部署400G交换机，采用MPO-24连接器集成24芯单模光纤。

接入层全面替换为六类屏蔽双绞线（STP），手术室部署光纤到桌面（FTTD）。

引入SDN控制器，实现带宽动态分配和流量可视化。

效果：网络可用性提升至99.99%，PACS影像加载时间从15秒缩短至2秒，运维成本降低40%。

总结：医院综合布线系统需以“业务连续性”为核心，通过分层架构、冗余设计、高带宽技术及智能运维，支撑医疗信息化向智能化、远程化、个性化演进。未来，全光网络、量子加密和AI运维将成为关键技术方向，助力医院构建安全、高效、可持续的数字基础设施。
