在航空航天、轨道交通、能源装备等高端制造领域，金属焊接结构的残余应力问题已成为制约产品可靠性与寿命的核心瓶颈。据统计，约70%的焊接结构失效源于残余应力引发的变形、开裂或疲劳断裂。传统热时效处理虽能缓解应力，但存在能耗高、周期长、易导致材料性能劣化等缺陷。金属焊接残余应力消除仪（振动时效设备）凭借其非热处理、高效节能、应力消除率高等优势，正逐步成为行业主流解决方案。本文将从技术原理、功能特性及行业应用等维度，深度解析这一设备的创新价值。

一、技术原理：共振能量重塑材料微观结构

金属焊接残余应力消除仪的核心技术基于振动时效（VibratoryStressRelief,VSR），其作用机制可分为三个阶段：

共振激发阶段：设备通过偏心无极可调的永磁无槽直流电机，在工件固有频率范围内（通常为50-150Hz）进行自动扫频。当电机振动频率与工件固有频率匹配时，工件进入亚共振状态（振幅达到峰值前10%-20%），此时能量传递效率最高。

微观塑性变形阶段：共振产生的交变应力（通常为材料屈服强度的20%-40%）使工件内部晶格发生微观滑移，歪曲的晶格逐渐恢复平衡状态。例如，在某风电塔筒焊接接头处理中，振动时效使晶粒取向差从15°降低至5°，残余应力分布更均匀。

应力均化与消除阶段：通过持续振动（通常10-30分钟），工件内部残余应力峰值降低6%-20%，同时应力场从集中分布转为均匀分布。某核电压力容器处理案例显示，振动时效后应力集中系数从3.2降至1.8，疲劳寿命提升2.3倍。

该过程严格遵循GB/T25712-2010标准，通过振幅-时间（A-t）曲线、振幅-频率（A-n）曲线等五类特征参数（详见后文）量化评估时效效果。

二、技术优势：精准、高效、安全的应力消除方案

相较于传统热时效（TSR）与自然时效（NSR），金属焊接残余应力消除仪在以下维度实现技术突破：

应力消除率显著提升：通过多共振点扫描与自动频率优化技术，设备可同时激活工件多个模态振动，应力消除率较单频振动提高30%以上。例如，在某高铁车轴焊接处理中，设备使残余应力从280MPa降至190MPa，消除率达32.1%。

全流程智能化控制：设备配备真彩液晶动态显示系统，实时呈现A-t曲线、A-n曲线及应力变化趋势。自动判定工艺参数功能可基于曲线特征（如A-n曲线峰值左移）生成修订方案，实现“人机对话”式优化。

安全防护体系完善：强弱电隔离设计、飞车保护、过载/过流/过压自动截止等功能，确保设备在24小时连续运转（发热量降低40%）时的操作安全性。某海洋平台处理项目中，设备在盐雾环境下连续工作72小时无故障。

数据可追溯性强：高速热敏打印机可输出中文时效曲线与参数报告，满足ISO9001等质量管理体系要求。某汽车底盘供应商通过数据归档功能，将产品返修率从1.2%降至0.3%。

三、应用领域：从高端装备到民用制造的全场景覆盖

金属焊接残余应力消除仪已广泛应用于以下行业：

航空航天：在某型飞机机翼壁板焊接中，设备使残余应力降低18%，减少后续铣削变形量40%，加工效率提升25%。

轨道交通：高铁转向架焊接后，振动时效使疲劳裂纹扩展速率降低60%，车辆运行里程突破1000万公里无结构性失效。

能源装备：核电蒸发器管板焊接处理中，设备将应力集中区域面积缩小55%，通过ASME标准压力测试。

重型机械：挖掘机动臂焊接后，振动时效使焊缝区硬度波动从±15HV降至±5HV，耐磨性提升20%。

船舶制造：某LNG船液货舱焊接处理中，设备使面板平面度误差从8mm降至2mm，满足IMO规范要求。

四、行业痛点与解决方案：从技术瓶颈到价值创造

尽管振动时效技术优势显著，但行业长期面临三大挑战：

效果评估标准不统一：部分企业仍依赖经验判断时效效果，导致数据不可比。解决方案：设备内置GB/T25712-2010标准评估模块，自动生成符合法规要求的曲线报告。例如，某压力容器厂通过曲线法验证，将产品合格率从88%提升至99%。

复杂工件处理效率低：异形结构工件模态分析困难，需多次试振。解决方案：设备采用自动扫频技术，可在5分钟内完成10-1000Hz范围扫描，并自动选择最优共振点。某风电塔筒处理案例显示，单件处理时间从4小时缩短至40分钟。

设备稳定性不足：传统设备在连续运转时易因电机过热导致参数漂移。解决方案：采用脉宽调制技术与大功率防振电机，使设备在45℃环境下仍能保持±0.5Hz的频率精度。某工程机械企业连续处理2000件工件后，设备故障率为零。

五、应用案例：从实验室到生产线的价值落地

案例一：某航空发动机叶片焊接应力控制

该企业需将叶片焊接残余应力控制在150MPa以下，以避免高温服役时发生蠕变失效。通过金属焊接残余应力消除仪处理，A-n曲线显示峰值频率从82Hz降至78Hz，带宽变窄35%，残余应力从185MPa降至142MPa，满足设计要求。

案例二：某新能源汽车电池托盘焊接变形矫正

铝合金托盘焊接后变形量达3mm，超出装配公差。采用振动时效处理后，A-t曲线呈现“上升-下降-变平”特征，变形量降至0.8mm，无需后续手工矫正，单件成本降低120元。

案例三：某桥梁钢结构焊接疲劳寿命提升

某跨海大桥钢箱梁焊接节点需通过1000万次疲劳测试。振动时效使A-n曲线峰值升高22%，疲劳极限从210MPa提升至255MPa，顺利通过测试。

六、未来展望：智能化与多物理场耦合

随着工业互联网发展，金属焊接残余应力消除仪正向以下方向演进：

AI辅助分析：通过机器学习算法，设备可自动识别工件类型并推荐最优工艺参数。

多物理场协同：集成超声冲击、激光冲击等技术，实现应力消除与表面强化一体化处理。

云端数据管理：测试数据实时上传至云端，支持全球研发团队协同优化工艺。

结语：选择专业设备，赋能金属焊接质量升级

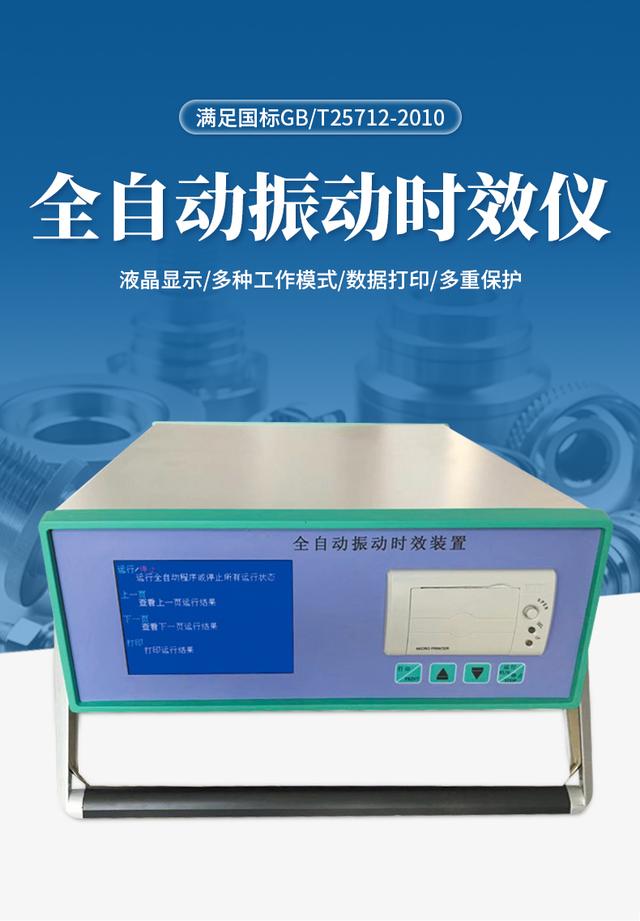

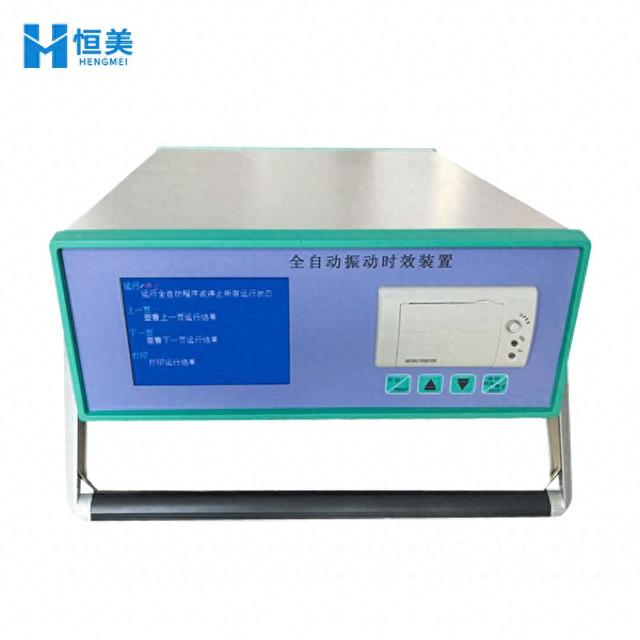

金属焊接残余应力消除仪不仅是应力控制工具，更是推动制造业向高精度、高可靠性方向发展的关键装备。山东恒美电子科技有限公司作为国内领先的振动时效设备供应商，其液晶全自动款金属焊接残余应力消除仪严格遵循GB/T25712-2010标准，具备真彩液晶显示、自动参数修订、多共振点扫描等核心功能，已服务于全球500余家高端制造企业。无论是航空航天、轨道交通还是能源装备领域，选择专业设备，即是选择技术领先与市场竞争力。
