极简版喷泉小程序，附仿真软件使用教程——s7-200smart

游戏天地 2025年08月14日 09:53 1 admin

通常来说跑马灯来说，喷泉的编程要复杂一些。但是，现在有些跑马灯的循环方式和彩灯颜色的变幻丝毫不低于喷泉的编程。

因此，本文的喷泉也可以看着是跑马灯，看看我的思路咋样？

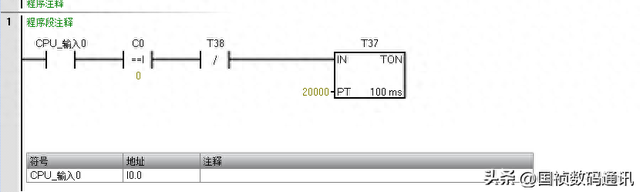

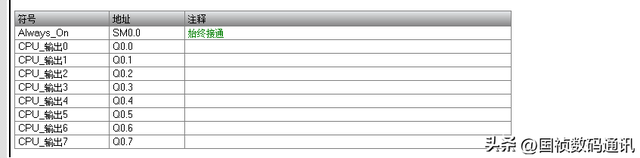

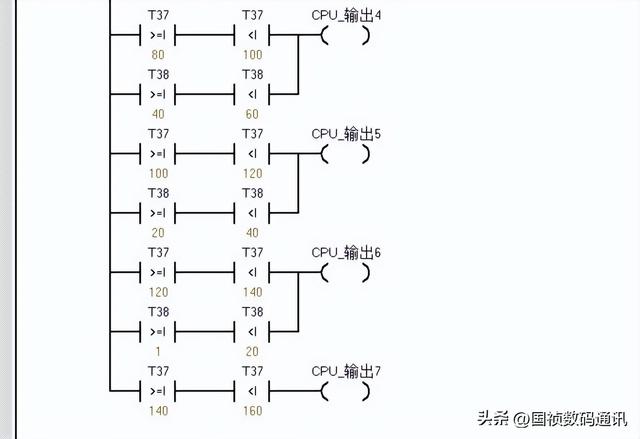

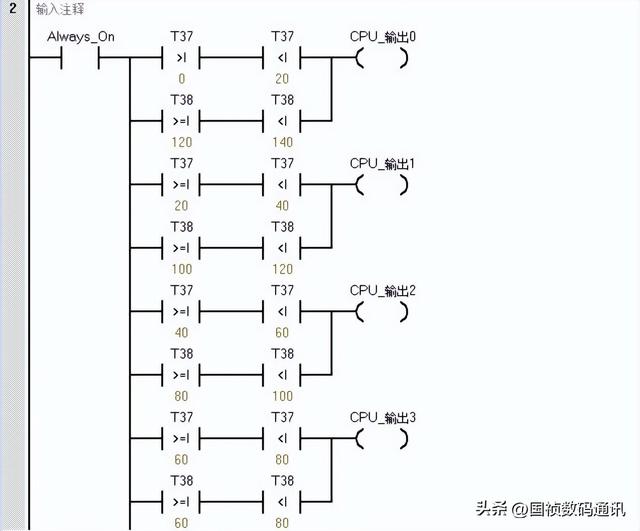

▲接通I0.0，且C0计数器的数值是0的情况下，T37才开始计时。C0是对T37接通次数的统计。T37接通分时间段（每个喷泉口通电2秒），从Q0.0到Q0.7接通。

▲T38计时是为Q0.7到Q0.0顺序接通服务的。

它们的正向和反向的切换，看下面，这是小小的重点。

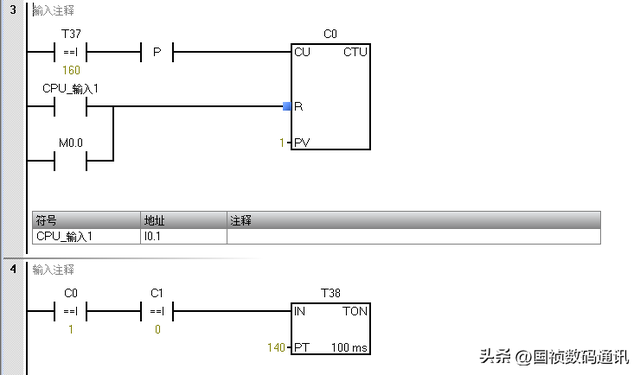

▲程序段3是T37的计数、复位。当T37到160的时候，C0的数值为1；I0.1和M0.1是对C0的复位。I0.1是手动复位，M0.0的程序自动复位，为了不断的循环服务。

程序段4是启动T38计时，从Q0.7到Q0.0顺序接通。

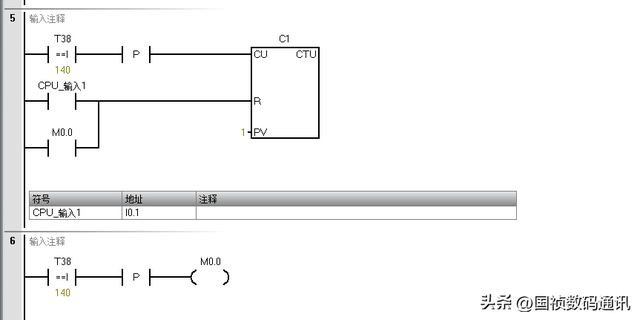

▲程序段5和程序段3的道理一样。

程序段6的目的是将C0和C1都复位，为无限循环服务。当T38等于140的时候，接通一个上升沿，M0.0接通。只是接通一个扫描周期。

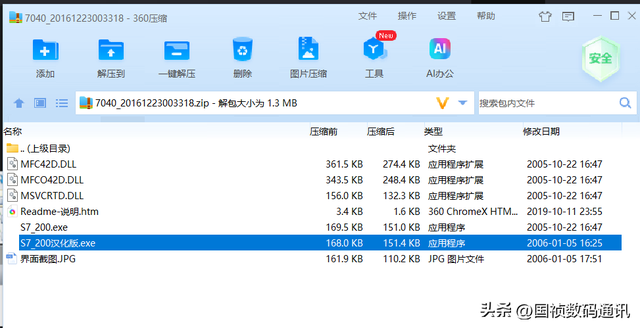

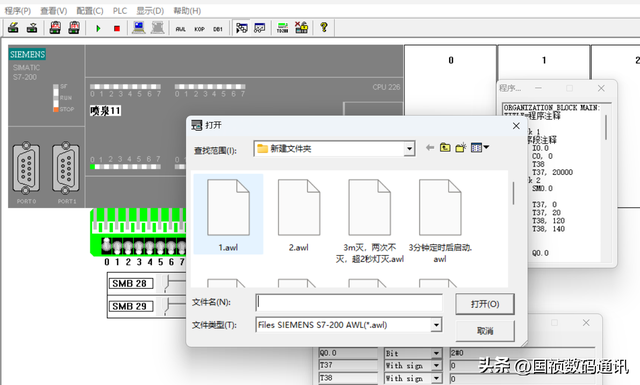

在我的上篇文章里说了，使用仿真器可以仿真简单的程序，但有盆友说用不了。

按下面的方法来做：

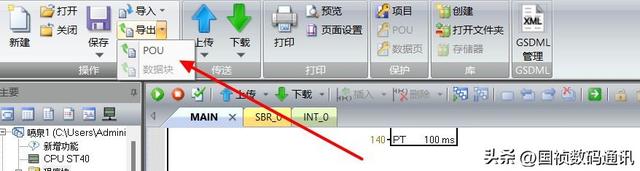

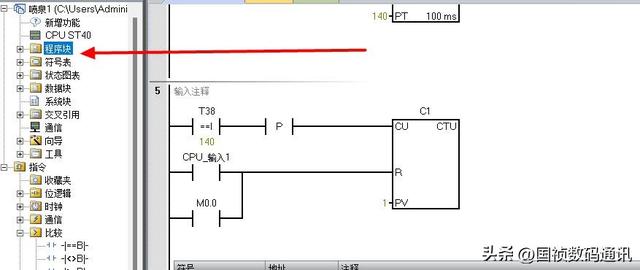

编程页面点击“程序块”，变“蓝色”后再点击“导出”，出现“POU”，点击“POU”保存，这样保存的就是.awl后缀文件，才能被本仿真器设别。

点击编程页面的保存，则保存的是.smart后缀文件。

这里并不是推销软件，本软件的免费的。

好了，本文就写到这里。
