[击掌]网上聊起国产芯片总跳不出两种声音,要么喊 "我们赢麻了",要么叹 "差距还太大",而哈工大在光刻机光源上的突破,让这两种声音吵得更凶了。
可真要读懂这场突围战,不能只盯着单个技术突破,就像下一盘大棋,某颗棋子的挪动背后是整盘布局的考量,哈工大的突破更像一个信号,中国芯片的突围从来不是单点冲刺,而是多线并进的硬仗。
这些突破是零散的闪光,还是早已布好的全局棋?中国芯片要真正站稳脚跟,光靠某一项技术的突破,到底够不够?
所有人都知道光刻机的心脏就是光源,尤其是能刻蚀7纳米以下芯片的EUV光源,在这件事上,摆在中国面前的压根就不是一道工程题,而是一道艰难到让你绝望的物理选择题。

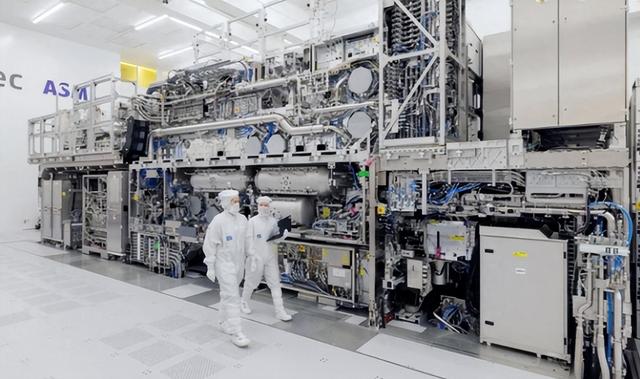

你看全球半导体巨头ASML走的那条大路是LPP(激光等离子体)路线,那条路技术成熟,功率也高,走起来确实痛快,可问题是这条康庄大道上全是收费站和关卡。
它核心的超高功率二氧化碳激光器是德国通快公司几十年的独门绝技,人家不会卖给你,就算卖了,我们想从零开始追也没那个时间,所以说这条路客观上已经被堵死了,没得商量。
既然大路不通,那只能另辟蹊径走小路了,哈工大选的DPP(放电等离子体)路线就是这么一条看似难走,但我们能自己说了算的小路。这条路,ASML早期也研究过,但最终放弃了,为啥?
功率上不去是硬伤,还有个更麻烦的碎片污染问题。这碎片是啥?简单说就像你用明火做饭,总会熏黑锅底一样,DPP光源也会产生“烟灰”,它们会污染甚至损坏光刻机里那些极其昂贵的镜头。
可喜的是哈工大联合企业真刀真枪砸了十一亿,硬是把光源原型机给点了出来,据说功率稳定在了30瓦,这绝对是了不起的进步,你想想当年连原理都只是个“火种”,如今却真有了能驱动原型机的“火炉”!
甚至有传闻说,连德国蔡司的工程师都私下感叹,我们解决电极腐蚀(DPP路线的另一大难题)的速度比他们预想的足足快了五年。
但这30瓦跟ASML商用设备动辄250瓦以上的功率比起来,那差距可就大了去了,功率低意味着生产效率也低,成本还高,根本没法满足大规模量产的需求。
所以,哈工大的突破是让我们从“没有路”变成了“有了一条崎岖但能走的路”,要让这条路拓宽、铺平,变成康庄大道,还需要大量的时间和持续的投入,每一步都得咬着牙往前拱。
除了这条路,还有更富想象力的探索,比如清华大学在研究的SSMB(稳态微聚束)光源,它利用同步辐射原理,理论上能提供更高质量的光源,并且完全绕开了LPP和DPP的专利壁垒。
但这玩意儿眼下还只是个远景规划,属于为未来十年、二十年提前布局的“撒手锏”,根本解决不了我们眼前的燃眉之急。
所以在光源这条战线上,我们的策略是很清晰的,用DPP来解决从无到有的问题,稳扎稳打,同时用SSMB这样的前沿研究为未来的终极决战储备底牌。
就算我们将来有了顶级的EUV光刻机,是不是就能高枕无忧了?答案恐怕是否定的。因为芯片的竞争不光是制造工艺的较量,更是计算架构和整个生态的竞争。
你看传统的二进制(也就是用0和1计算)赛道上,英特尔、AMD、英伟达这些巨头早就耕耘了几十年,他们早就建立了一个无比庞大的“帝国”,从芯片设计指令集,到操作系统、编译软件,再到无数的应用程序,所有东西都深度捆绑在一起,你中有我,我中有你。
我们就算造出了性能一样的芯片,想在这个别人打造的生态圈里分一杯羹,那也难如登天。那怎么办?既然在人家主场打不过,那就开辟一个新战场嘛!北京航空航天大学研究的“三元计算”芯片,就是这样一种剑走偏锋的思路。
简单理解,二进制就像一个只有“开”和“关”两种状态的开关,要么通电,要么断电,而三元逻辑就像一个能做到“正转、停止、反转”三个档位的开关,一个单元能表达的信息直接就多了起来。
它的直接好处是在处理特定任务时,能耗可以大幅降低,据说在触控和航天领域的验证芯片,能耗只有传统芯片的40%!这数字是实打实的。
这可不是要立刻取代二进制,而是一种“侧翼突击”的打法,比如在人工智能、物联网这些新兴领域,功耗和效率往往是决定性的关键指标,三元芯片的优势就能发挥得淋漓尽致。
先在这些特定领域站稳脚跟,建立起自己的生态圈,再徐图发展,这就像当年电动车巧妙地绕开了燃油车复杂的发动机、变速箱技术壁垒一样,属于“换道超车”的智慧。
所有的技术突破最终都得落地成产品,才能真正产生价值,而承载这个艰巨任务的就是中芯国际这样的制造企业,你看新加坡的投资大佬王国辉,他非常看好中芯,说我国有庞大的市场、政府的鼎力支持,还有源源不断的工程师红利,他甚至觉得中芯有朝一日能追上万亿市值的台积电。
理想确实很丰满,但现实骨感得很,中芯国际眼下遇到的压力那可是实实在在的,利润下滑、股价波动不说,美日荷的设备出口限制,更是让它本来就庞大的扩产计划步履维艰,每一步都走得像踩在刀尖上。
现在市面上,华为Mate60系列搭载的7纳米芯片,大家都知道就是中芯国际的杰作,但这背后的故事远比表面风光复杂得多。
那可是靠着DUV光刻机,用一种叫做“多重曝光”的变通技术硬生生抠出来的,这种方法,说白了好比你用一支粗笔去画一根极细的线,唯一的办法就是戴上放大镜,极其小心地重复描摹好几次。
结果就是成本急剧飙升,良品率却很难保证,而且还非常耗时耗电,简直就是用“笨办法”在干“精细活”。

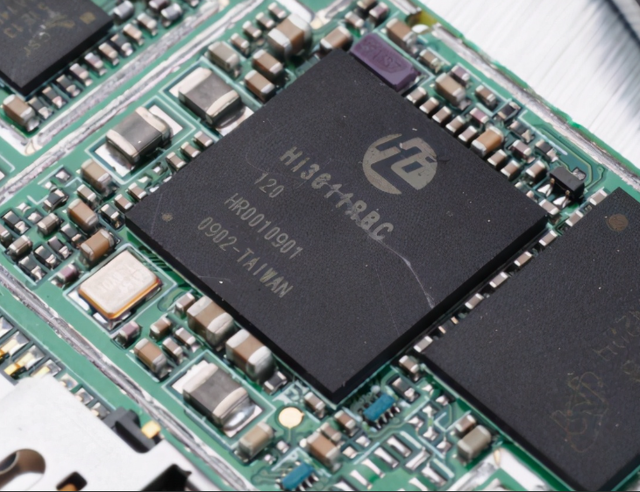

这恰恰说明了我们芯片产业的真实现状,靠着设计端(海思)的极致优化来弥补制造端(中芯)的工艺短板,整个产业链都被逼着协同作战,才勉强跟上了时代的步伐,这是一个了不起的成就,但也实实在在反映出我们“负重前行”的艰辛和不易。
所以,当外界为7纳米欢呼雀跃的时候,中芯自己可能比谁都清楚这背后的代价有多大,眼下的突破更多是解决了“能不能做出来”的问题,离“做得好、做得便宜、大规模量产”还有很长很长的一段路。
我们能够看出中国的芯片突围,压根儿不是靠某一个天才、某一项技术就能一蹴而就的,它是一场立体的、多层次的、需要长时间磨练的持久战。
你看,哈工大的DPP光源是攻坚的“先锋部队”,为我们打开了一个艰难的缺口;清华的SSMB和北航的三元芯片则是着眼未来的“战略预备队”,保证我们不会在下一代技术上再次掉队;而中芯国际,则是忍辱负重、在炮火中抢修阵地的“主力兵团”,他们一砖一瓦地把基础给垒实。
这场战役急不得,也快不了,俗话说“十年磨一剑”,可我们磨的根本不是一把锋利的“宝剑”那么简单,我们真正磨的是一整套能持续铸剑、用剑、改进剑的“体系”和“能力”。
这套体系里要有基础研究的耐得住寂寞,要有应用开发的不断创新,要有生产制造的坚韧不拔,还要有资本市场的长期支持,更要有源源不断的庞大人才库作支撑。
普通人平时可能只关心自己手机里的芯片,能不能媲美最新的苹果,但从国家层面来看,要构建的是一个即使在极端封锁下,也能自我循环、迭代发展的完整工业生态,这宏伟蓝图比任何一次技术突破都更加意义深远。
这条路注定漫长而曲折,会充满各种困难和挑战,但我们每一步都非常清醒,每一步也走得很扎实,这比任何一时的欢呼雀跃都更值得我们抱有长远的信心,这信心不是盲目的,而是建立在实实在在的脚印上。
