同度物探TD-Sparker电火花震源在石油地震勘探中的实践应用

百科大全 2025年08月13日 15:30 1 admin

在石油勘探领域，地震勘探技术扮演着举足轻重的角色，而震源作为激发地震波的关键环节，其性能和效果直接决定了地震勘探数据的质量。本文同度物探将通过实际案例，深入探讨TD-Sparker电火花震源在石油地震勘探中的应用成效，以及其在不同地质环境下的优势和潜力。

一、电火花震源的原理与优势剖析

电火花震源的工作原理基于电容器组的瞬间放电。在勘探前，通过充电回路将电容器组充至预定电压，随后在启动信号的触发下，电容器组的电荷迅速释放，产生高温高压的电弧，进而气化水产生冲击压力波，激发地震波。这种震源具有显著的优势：其应用范围广泛，无论是海域、滩涂、沼泽还是陆地，都能有效发挥作用；能量可按勘探深度需求进行模块化组合，灵活可控；施工过程灵活、便捷且安全，小功率设备可采用轮式结构，大功率设备则可集成于箱体，只需接通电源并放置电极即可作业。

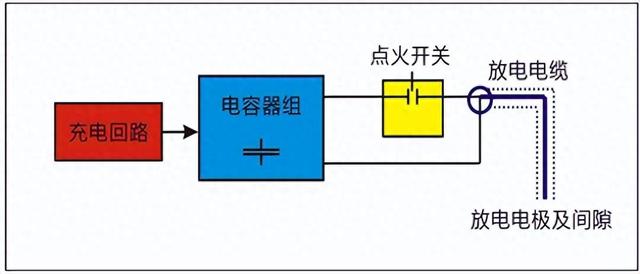

图1 电火花震源基本原理图

二、浅海勘探案例：电火花震源与气枪震源的对比分析

2015年，一场在浅海区域开展的电火花震源与气枪震源的对比试验，为我们提供了极具价值的参考数据。此次试验中，电火花震源的能量设定为200KJ，炮间距为150m，覆盖次数为18次；而气枪震源则采用了32枪组合，炮间距为75m，覆盖次数为36次。在数据采集方面，检波器频间距为20m，接收道数为260道，记录长度为6s。

（一）单炮记录分析

从单炮记录来看，10~20Hz频段内，气枪震源的深层反射波记录更为清晰，而电火花震源的深层能量相对较弱，有效反射波不够明显。然而，在20~40Hz频段，两种震源的能量表现相当，所记录的有效反射波基本一致。这表明电火花震源在低频段的能量输出有待进一步提升，但在中频段已具备与气枪震源相媲美的能力。

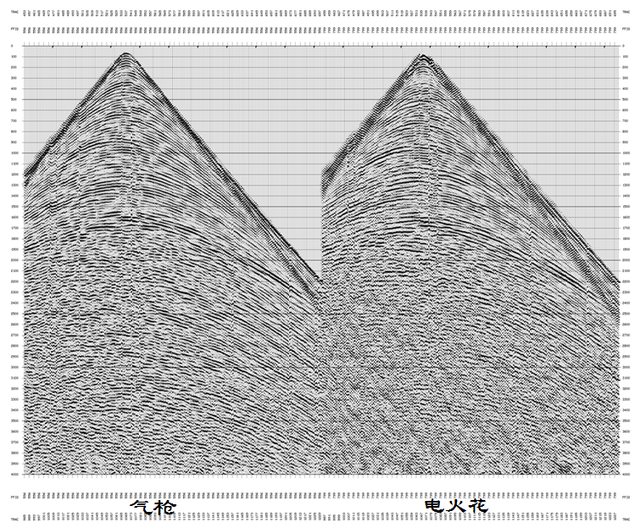

图2 10~20Hz单炮分频对比图

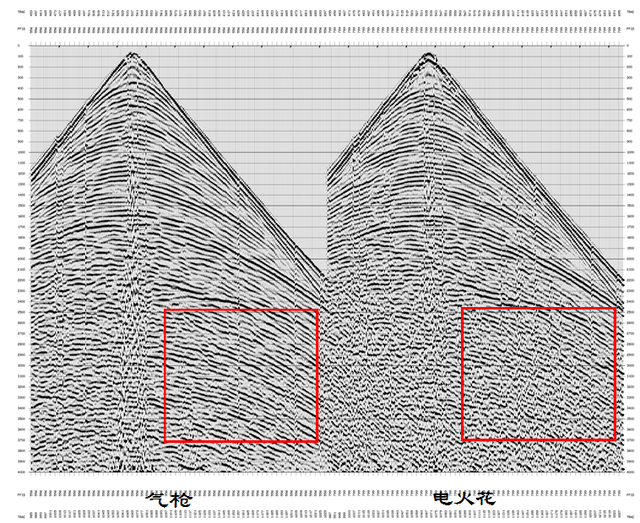

图2 20~40Hz单炮分频对比图

（二）频谱分析

进一步的频谱分析揭示了两种震源在频率特性上的差异。电火花震源的高频成分较为丰富，这对于薄层的识别极为有利。但随着深度的增加，其高频成分衰减较快。相比之下，气枪震源在深度增加时高频成分的保持能力更强，这使得其在深层勘探中更具优势。不过，电火花震源在浅层和中层的高频优势仍不可忽视，为高分辨率勘探提供了有力支持。

（三）叠加剖面分析

在叠加剖面分析中，尽管电火花震源的覆盖次数仅为气枪震源的一半，但在2500ms以内，两者的信噪比相当。然而，2500ms以下，电火花震源的叠加剖面效果稍逊一筹。这说明在深层勘探中，电火花震源的信号叠加效果受到一定限制，但其在中浅层的勘探效果依然值得肯定。

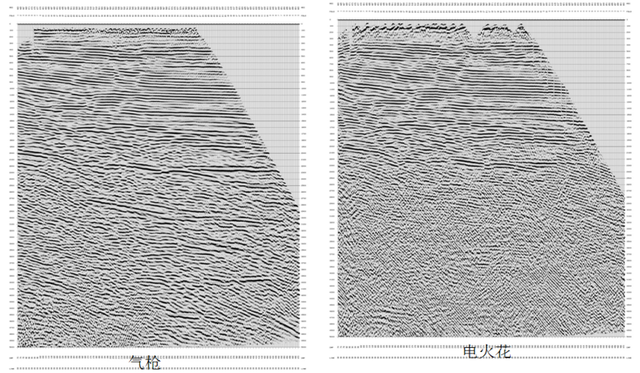

图4 水检10~20Hz分频叠加剖面对比

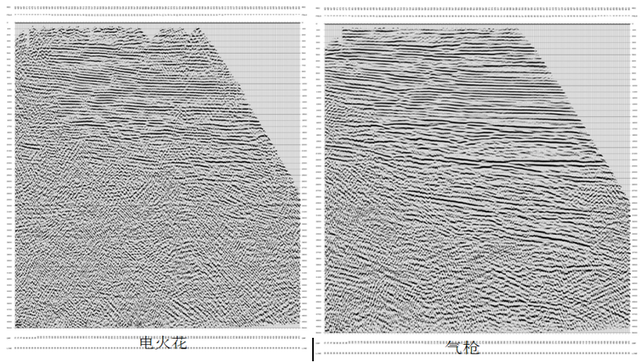

图5 陆检10~20Hz分频叠加剖面对比

三、数据处理与勘探深度评估

通过对采集到的数据进行Radon双曲滤波处理，有效滤除了直达波和多次波，使得反射波更加清晰，同相轴连续性显著提高。在共炮点道集速度分析中，4000ms以内的数据通过Radon变换速度分析，得到了清晰的偏移速度曲线，表明在3500ms处的反射界面能量清晰，信噪比较高。这证实了200KJ电火花震源在海水中激发时，勘探深度可达到3500ms。进一步使用SSP地震散射软件处理后，得到的地震散射偏移图像和地层波速分布图像，清晰地反映了地层结构和岩性特征，为地质解释提供了有力依据。试验结果表明，200KJ电火花震源在浅海勘探中，勘探深度可达4000m，展现了良好的应用前景。

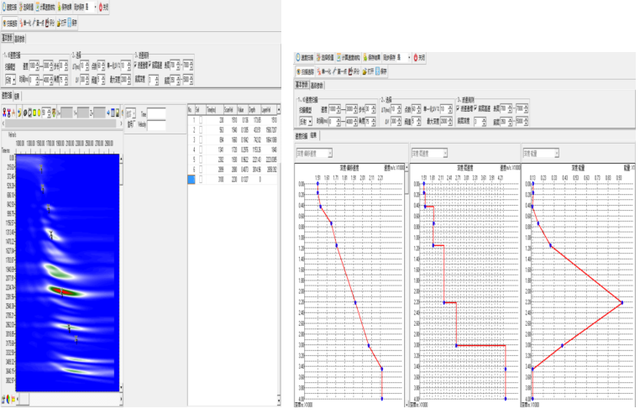

图6 共炮点道集速度扫描

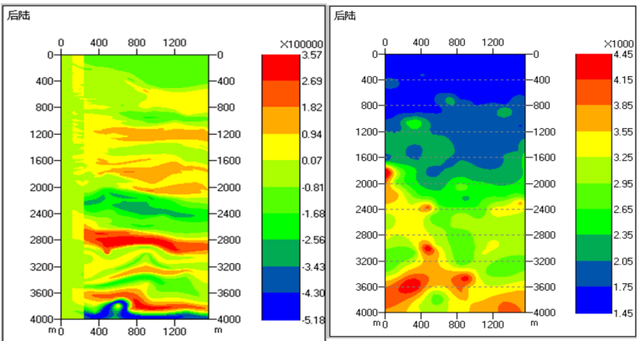

图7 地震散射偏移图像图 8 地层波速图像

四、电火花震源的潜力与展望

尽管在低频段能量输出上，电火花震源与气枪震源相比仍有提升空间，但其在高频段的优势以及灵活可控、施工便捷等特性，使其在多种复杂地质环境下的应用潜力巨大。随着技术的不断进步，通过优化炮头设计和组合激发方案，电火花震源的低频段能量有望得到显著增强。事实上，电火花震源的能量可以通过模块化组合进一步增大，如提升至400KJ、600KJ甚至800KJ，这将使其在深层勘探中的能力大幅提升，基本满足5000-6000m深度的勘探需求。

在石油地震勘探的广阔舞台上，同度物探凭借其先进的技术和丰富的经验，正积极推动电火花震源技术的发展与应用。我们致力于不断探索和创新，以满足日益复杂的勘探需求，为石油勘探事业贡献更多的智慧和力量。
