前言

米物科技成立于2015年，是小米生态链消费电子品牌企业之一，专注于智能配件和智能硬件的设计、研发和销售，同时也是小米移动电源的唯一指定研发生产商。本期继续为大家带来米物的一款超薄移动电源M320 Air的拆解。

这款移动电源采用一体成型铝外壳以及阳极表面工艺打造，外观十分的精美。同时1.8cm厚度机身内塞入了20000mAh大容量电芯，与同规格的其它产品相比，可以说是超薄级别。加上还有自带USB-C线设计，用户出门无需再带线，续航、便携属性都相当好。

性能方面，这款产品不仅支持35W PD快充，还支持小米的55W私有快充，可以满足小米15系列机型等设备的快充需求，对米系用户非常友好。下面我们就一起来看看这款充电宝的真实用料做工。

米物M320 Air超薄移动电源开箱

支持小米55W私有快充，15S Pro好伴侣，米物M320 Air超薄充电宝拆解

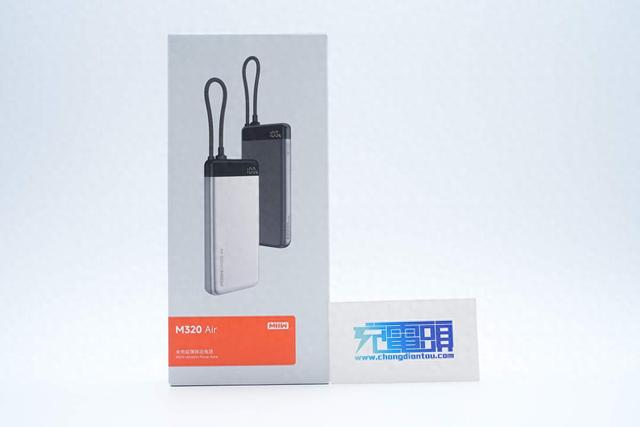

包装盒正面印有米物品牌、产品中英双语名称以及外观，移动电源拥有钛金、深灰两种配色可选。

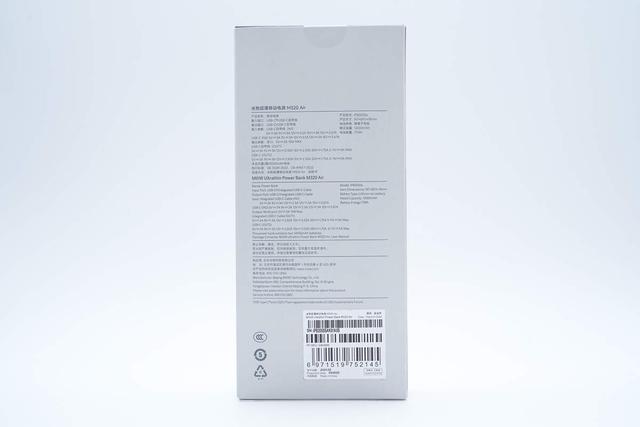

背面印有产品中英双语版的参数信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

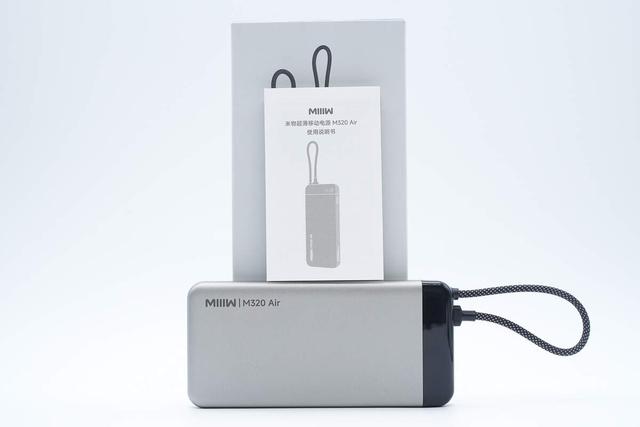

包装内含充电宝以及使用说明书。

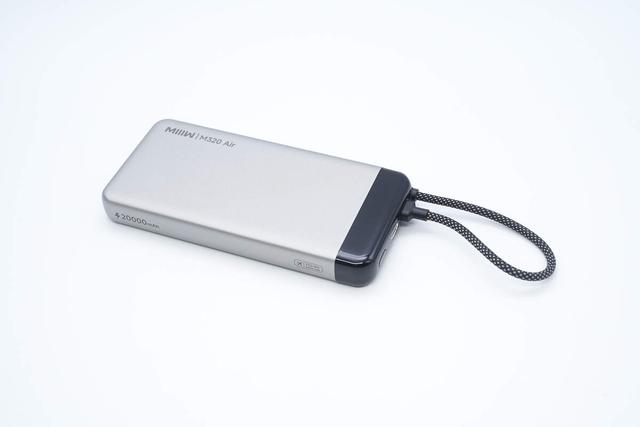

米物M320 Air超薄移动电源采用铝合金+塑料双材质外壳，表面分别为阳极氧化和亮面工艺处理，搭配小巧超薄机身，整体相当精美。

移动电源自带USB-C线，同时机身定部设计有端子固定槽。这使得线缆还能充当提绳使用，保证整洁性同时更加便携。

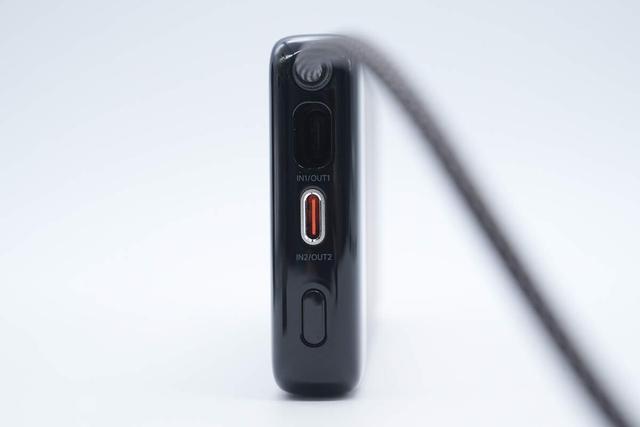

此外机身顶部还配置有电源键和USB-C接口，接口采用银色装饰环装饰，看上去更加精致。

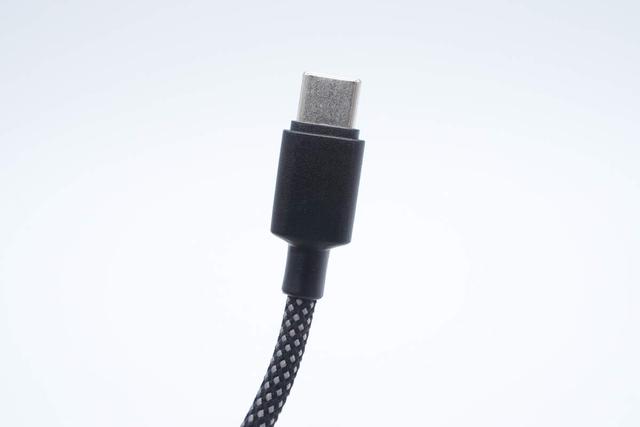

自带USB-C线端子外壳和网尾一体式设计，表面磨砂处理方便插拔。

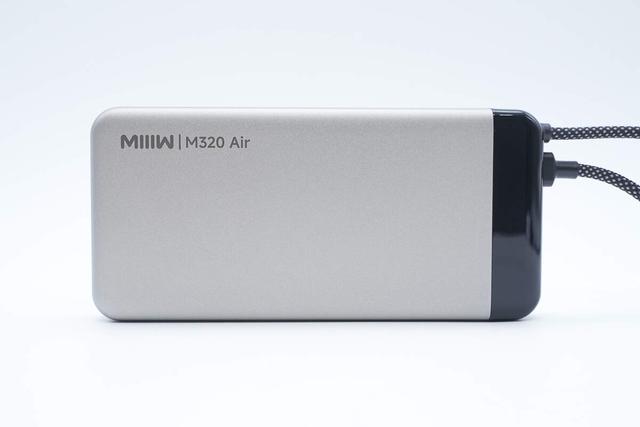

机身正面左上角印有MIIIW品牌和M320 Air。

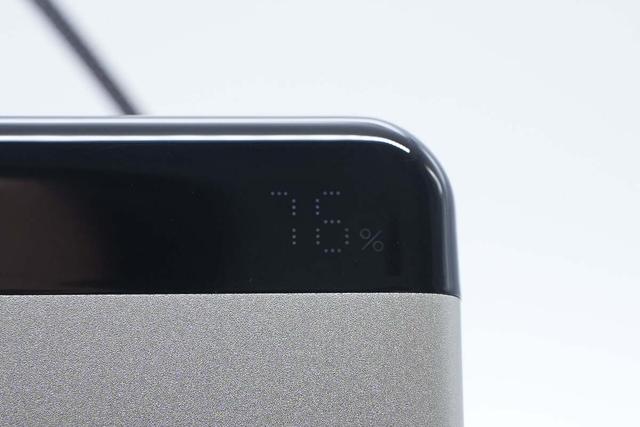

黑色外壳区域设计有隐藏数显屏，可精确显示充电宝剩余电量。

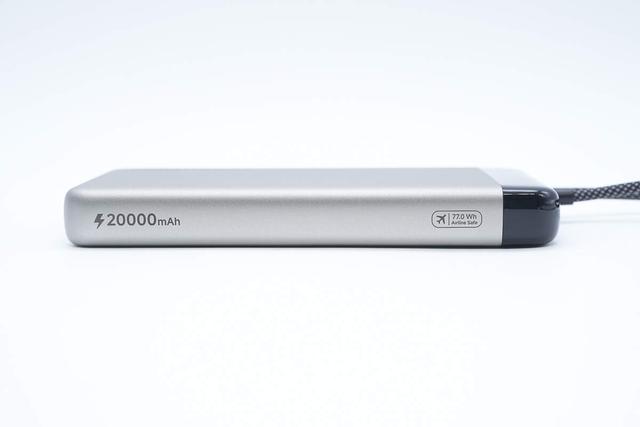

侧面印有20000mAh、77Wh以及可上飞机标识。

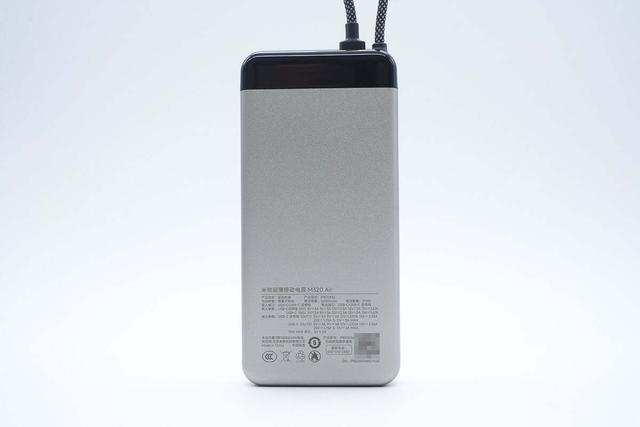

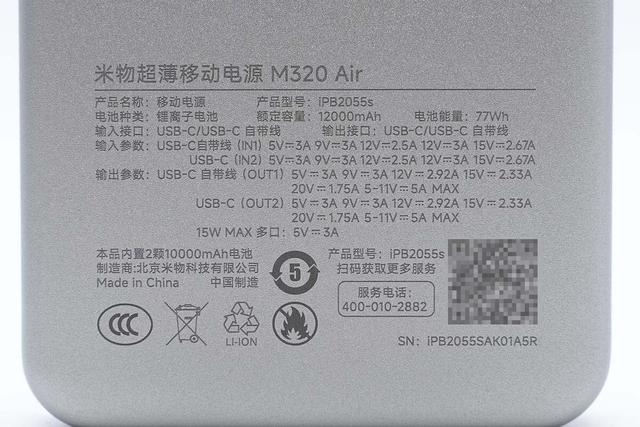

机身背面印有产品参数信息。

移动电源参数特写

产品型号：iPB2055s

电池种类：锂离子电池

额定容量：12000mAh

电池能量：77Wh

输入接口：USB-C/USB-C自带线

输出接口：USB-C/USB-C自带线

输入参数：

USB-C自带线：5V3A、9V3V、12V2.5A、12V3A、15V2.67A

USB-C：5V3A、9V3A、12V2.5A、12V3A、15V2.67A

输出参数：

USB-C自带线：5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A、5-11V5A MAX

USB-C：5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A、5-11V5A MAX

15W MAX 多曰：5V3A

制造商：北京米物科技有限公司

移动电源通过了CCC认证。

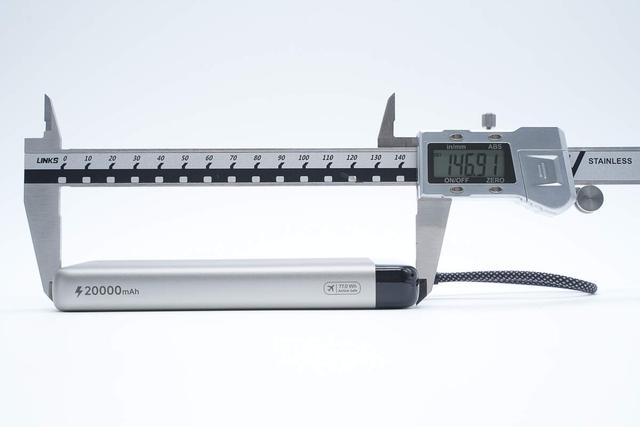

实测移动电源机身长度为146.91mm。

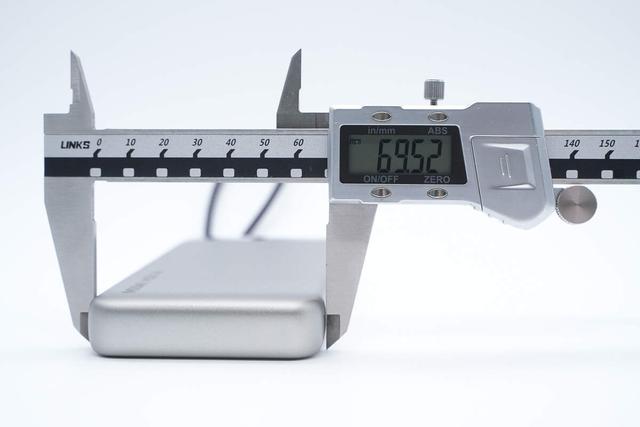

宽度为69.52mm。

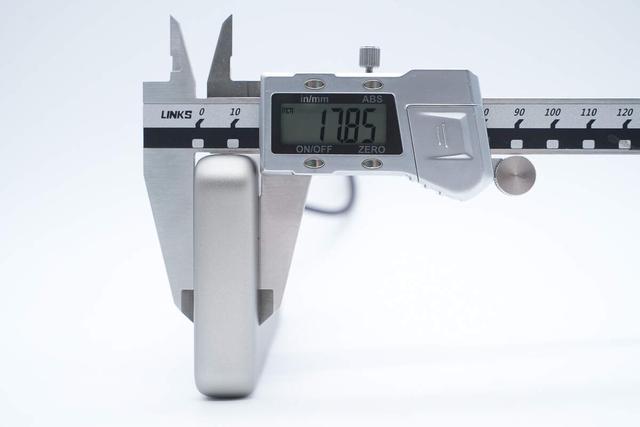

厚度为17.85mm。

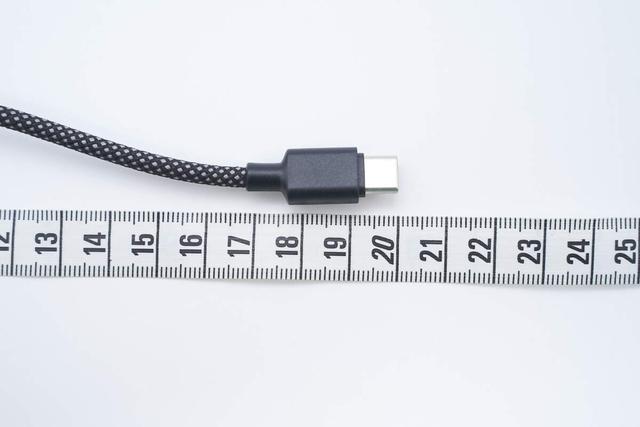

另外测得USB-C自带线长度约为20cm。

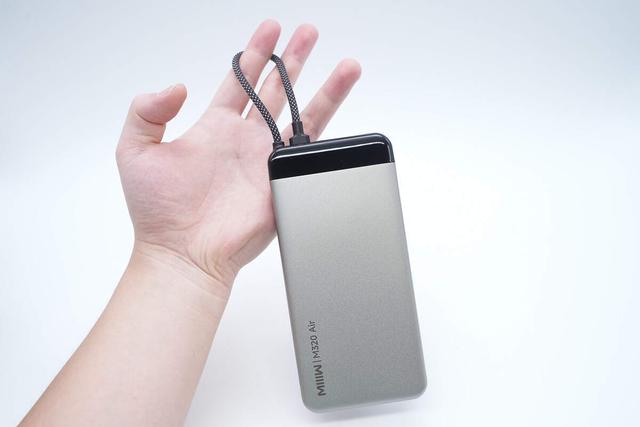

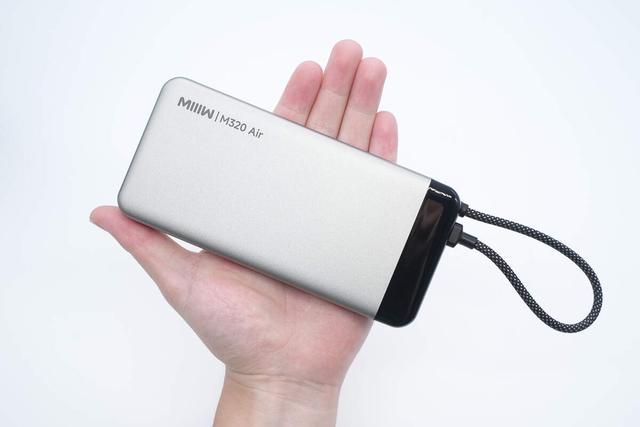

产品拿在手上的大小直观感受。

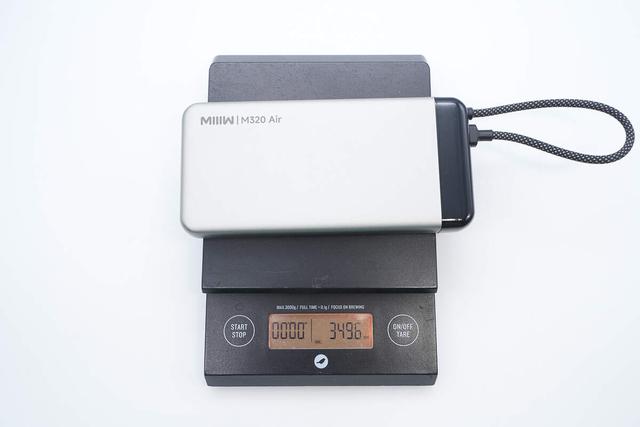

另外测得充电宝重量约为350g。

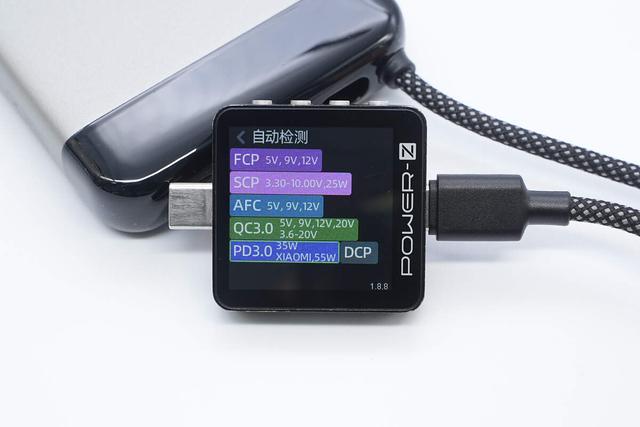

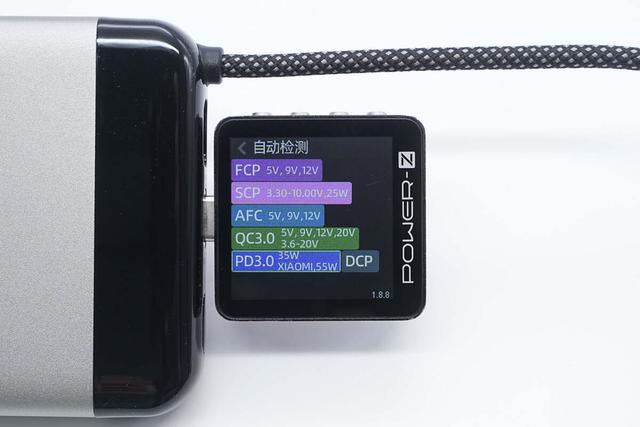

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0、PD3.0、DCP充电协议，以及小米55W私有快充协议。

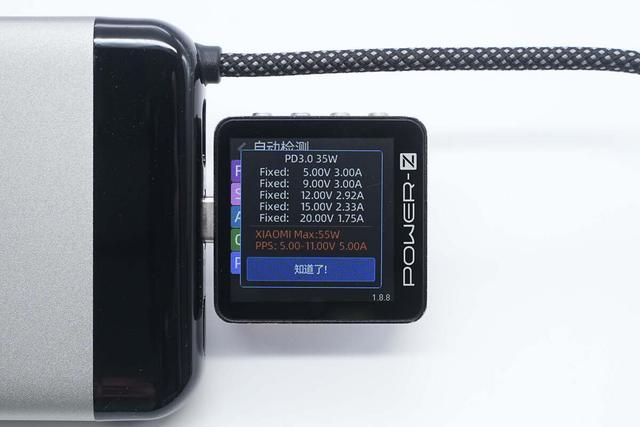

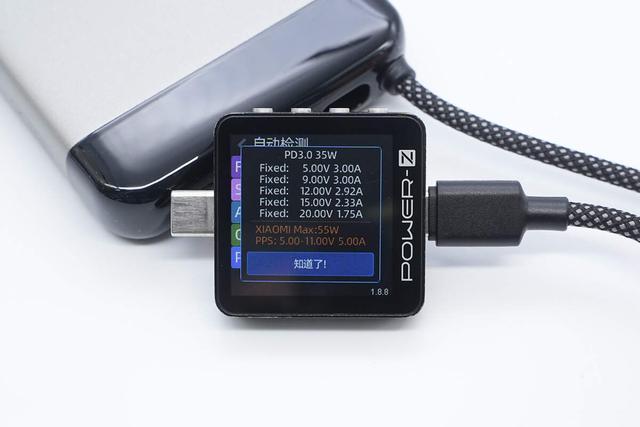

PDO报文显示USB-C口还具备5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五组固定电压档位，以及5-11V5A一组小米私有快充电压档位。

测得USB-C线兼容协议和USB-C口的一样。

此外PDO报文也相同，输出性能完全一样，用户可根据不同拆解灵活选择，提升使用体验。

米物M320 Air超薄移动电源拆解

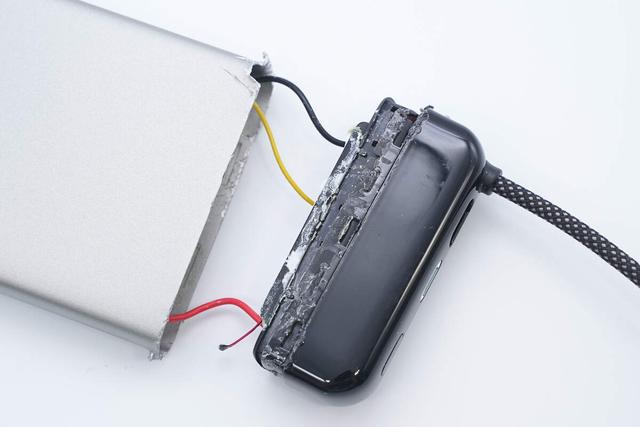

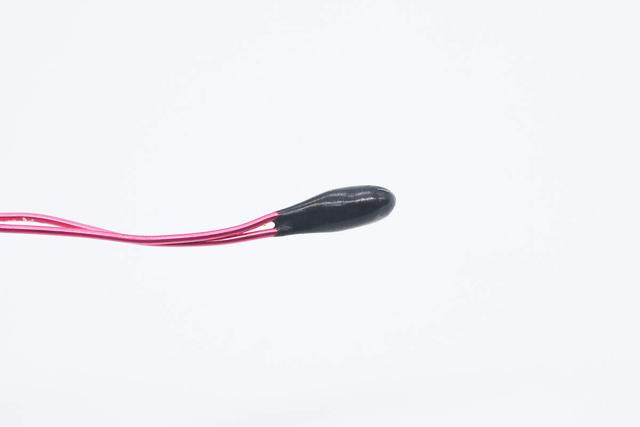

将充电宝机身两部分外壳拆开，内部PCB板和电芯通过导线连接，此外设有热敏电阻进行温度监控。

两部分机身连接处打胶加固，此外设有塑料隔离板进行隔离绝缘，电芯包裹绝缘胶带。

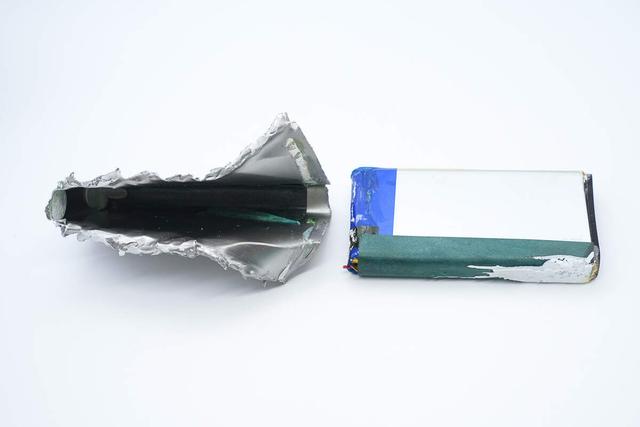

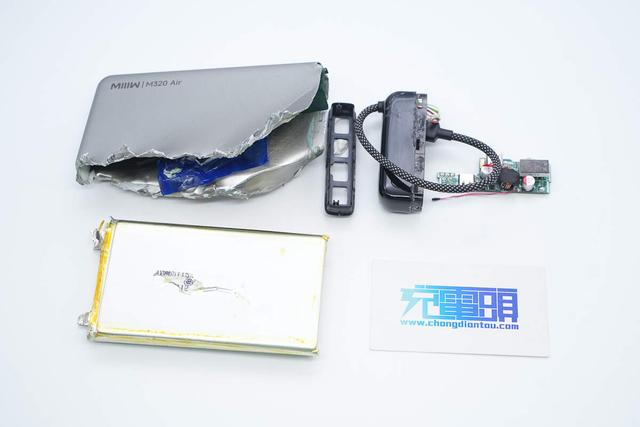

切割开金属壳取出电芯，电芯周边包裹青稞绝缘纸保护。

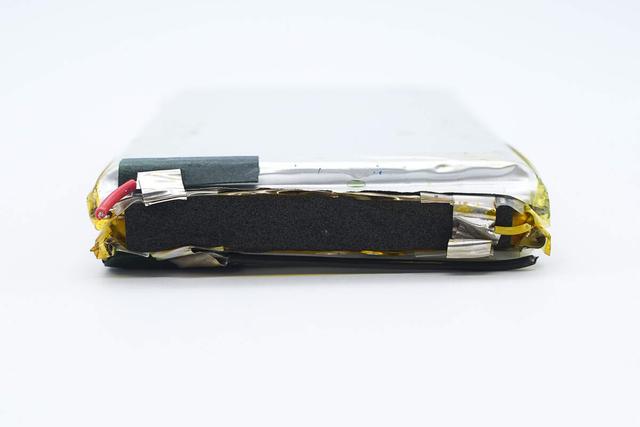

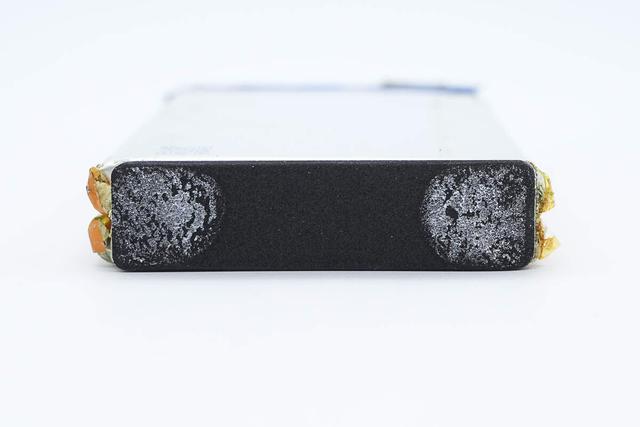

电芯底部还贴有缓冲保护泡棉。

撕掉前端胶带，两块电芯极耳间也填充泡棉保护。

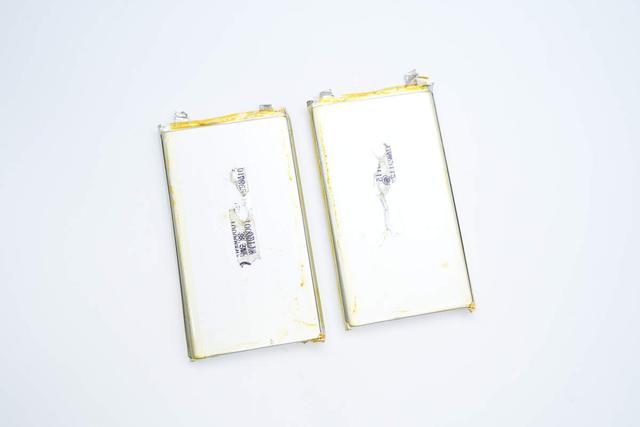

将两块电芯分开，贴合面贴有产品信息，单块容量10000mAh，能量38.5Wh，通过了CCC认证。

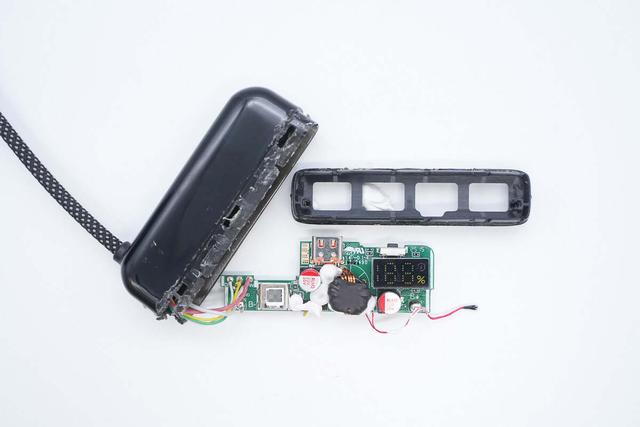

拆掉隔离板取出PCBA模块。

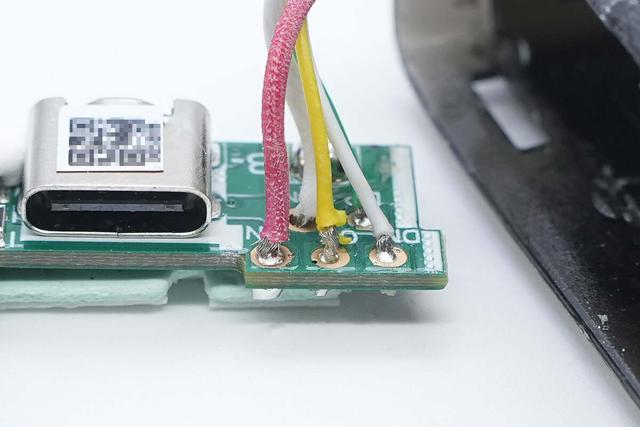

USB-C自带线内部线芯焊接在PCB板一侧。

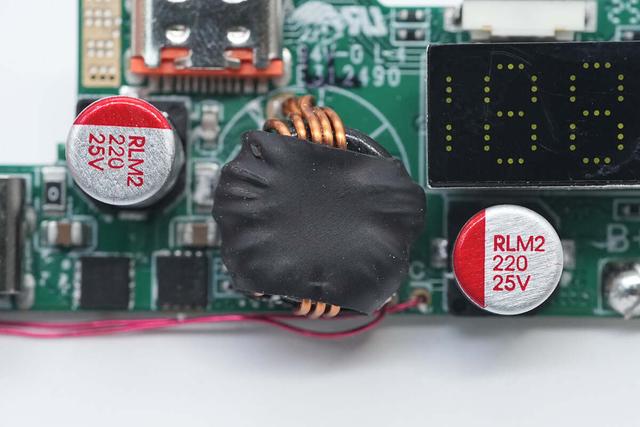

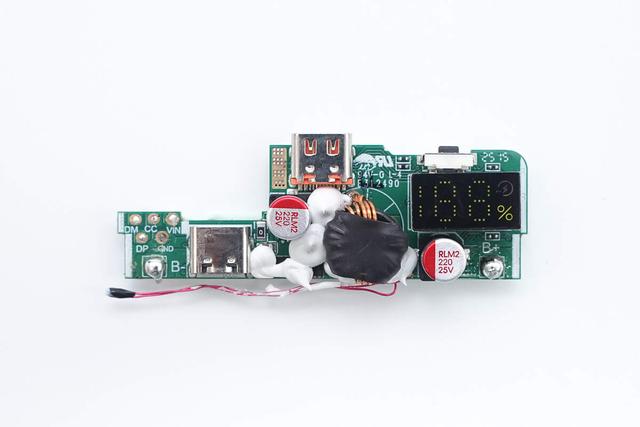

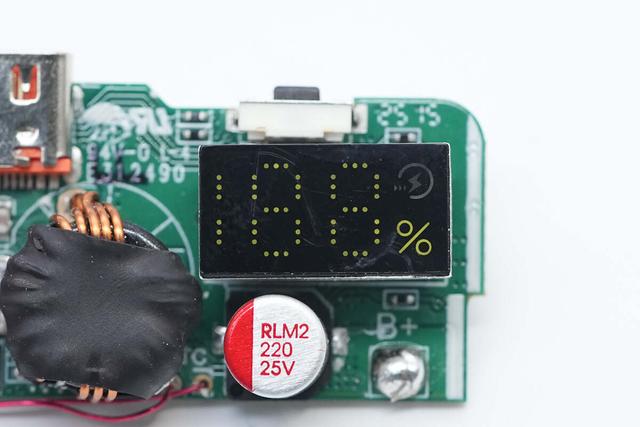

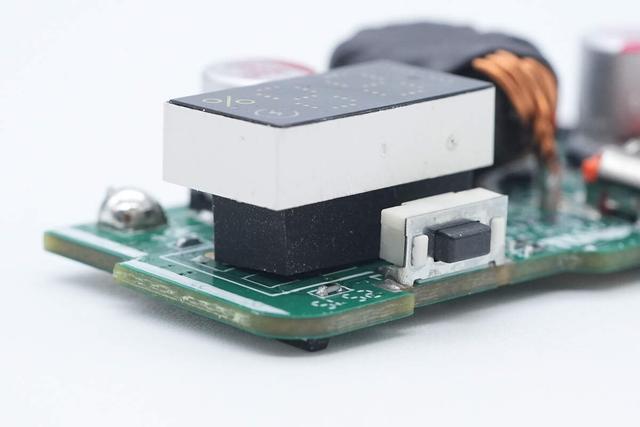

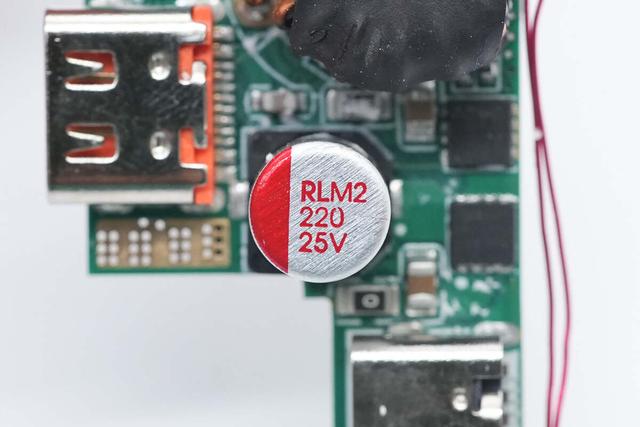

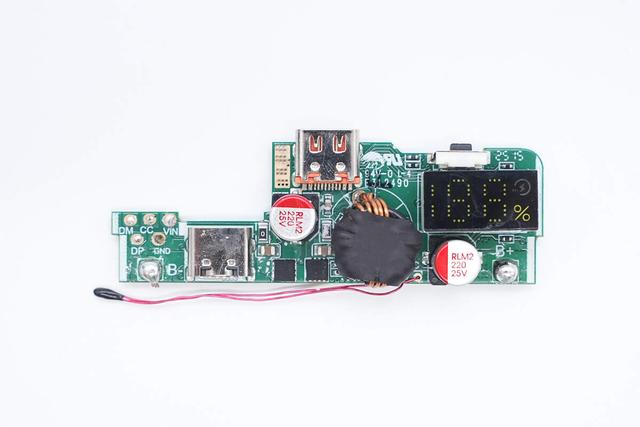

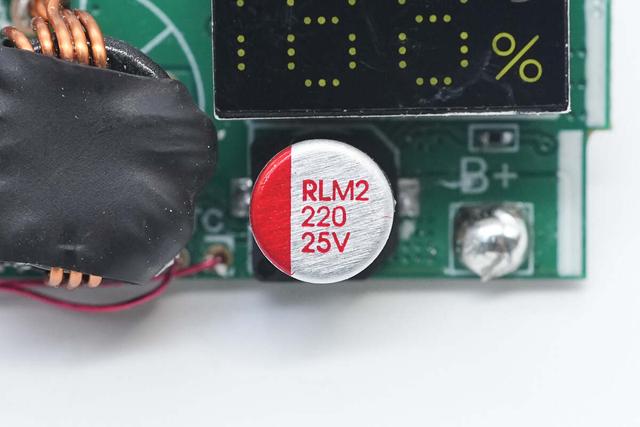

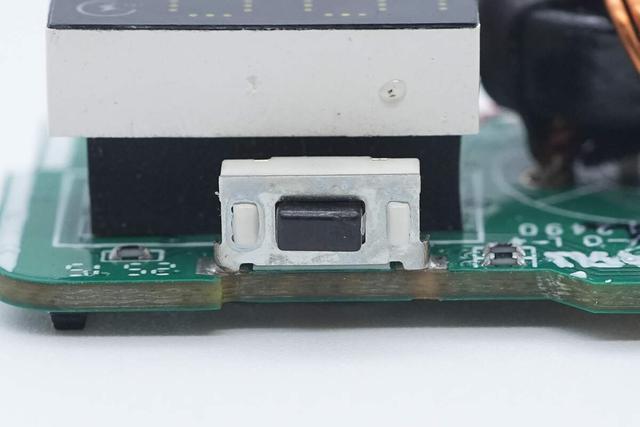

PCB板正面设有滤波电容、电感、数显屏、热敏电阻等器件，同时电容、电感打胶加固。

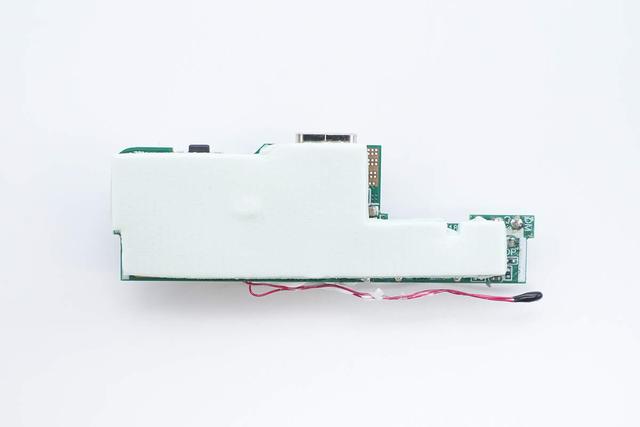

背面覆盖导热垫帮助主控芯片以及功率开关管散热。

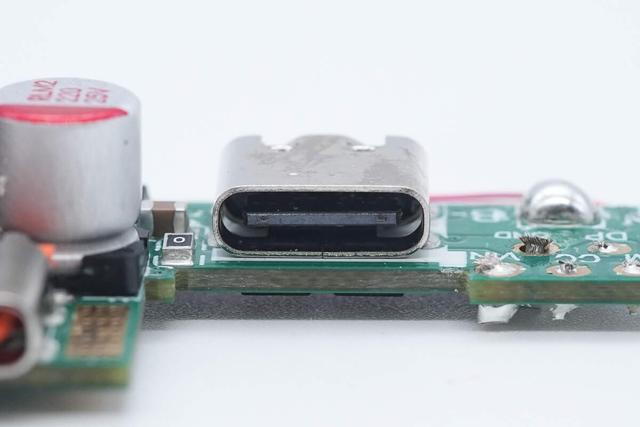

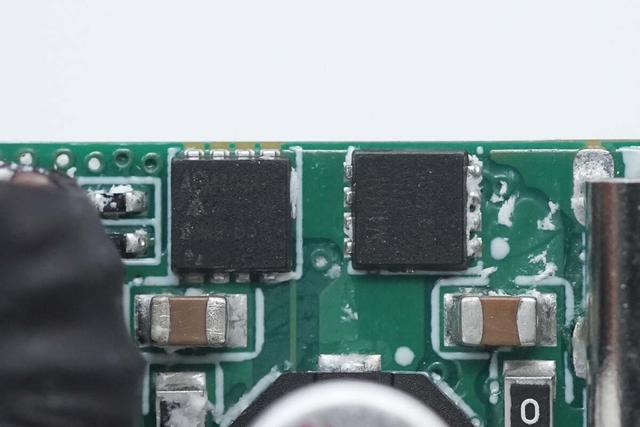

清理掉白胶，板子正面还设有VBUS开关管。

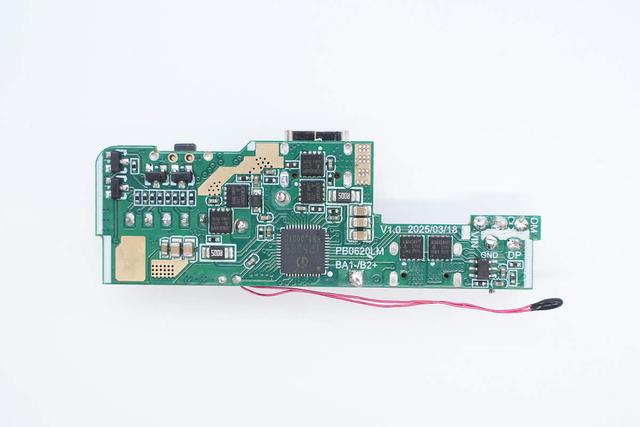

PCB板背面设有移动电源主控芯片、升降压开关管、VBUS开关管、锂电保护芯片以及锂电保护管等器件。

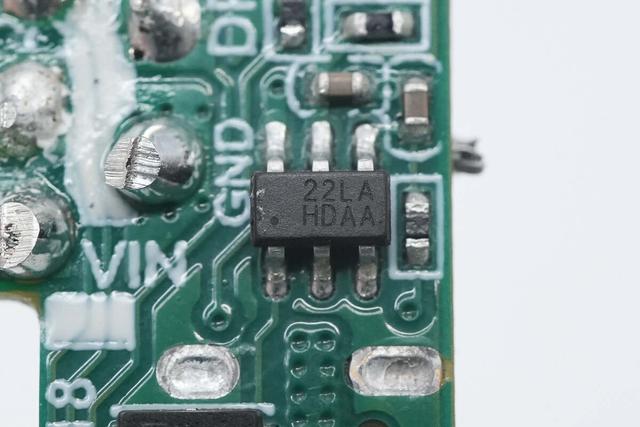

锂电保护芯片来自创芯微，型号CM1025-LA，这是一款专用于2串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电、过放电、放电过电流、短路、充电过电流的检测。

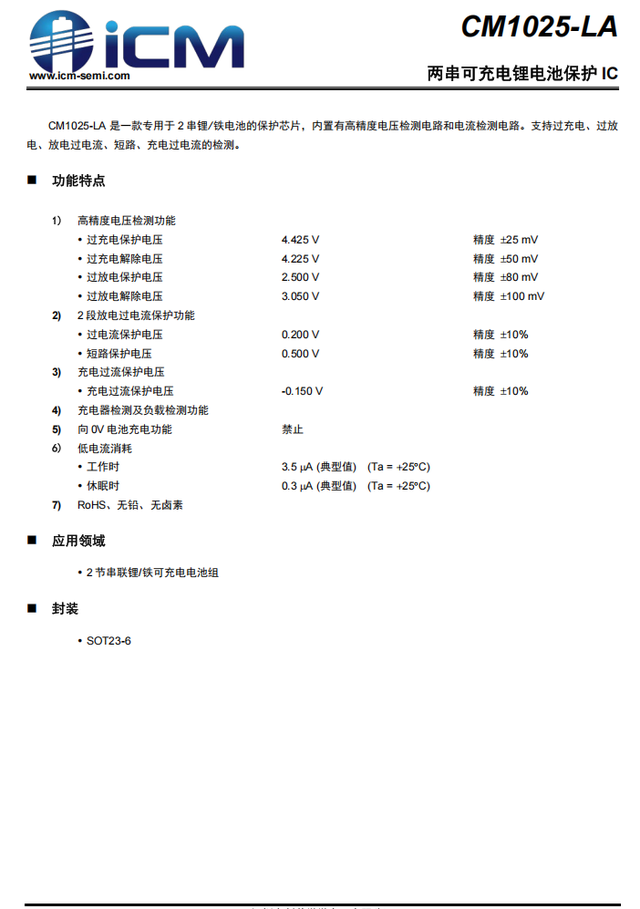

创芯微CM1025-LA资料信息。

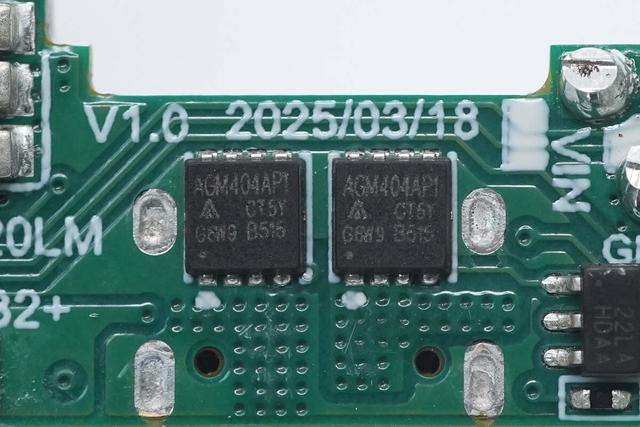

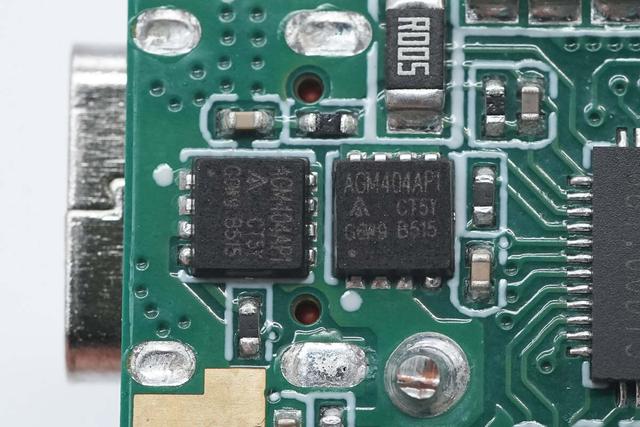

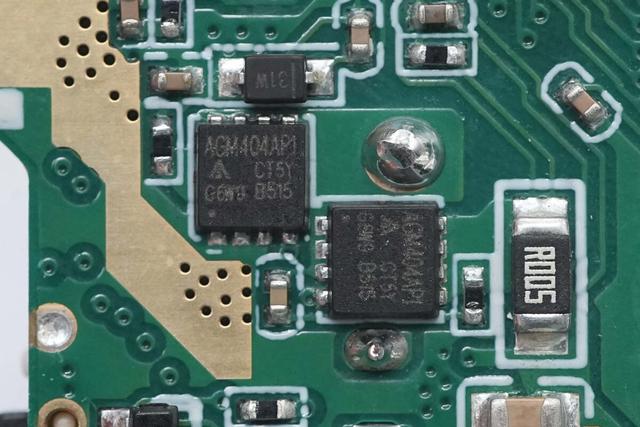

锂电保护管来自AGMsemi芯控源，型号AGM404AP1，NMOS管，耐压40V，导阻4.4mΩ，采用PDFN3.3*3.3封装。

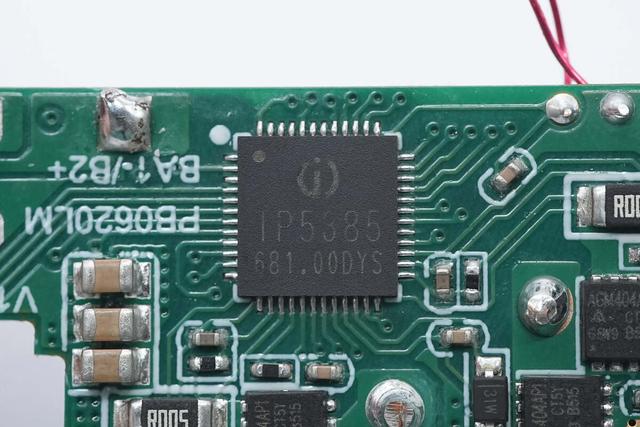

移动电源主控芯片来自英集芯科技，型号IP5385，是首款集成UFCS融合快充协议的快充移动电源SOC芯片，集成 QC2.0/QC3.0/SCP/UFCS 输出快充协议、AFC/FCP 输入输出快充协议、TYPE-C PD2.0/TYPE-C PD3.0 输入输出协议、TYPE-C PD3.0 PPS 输出协议，兼容 BC1.2 Apple 手机、同步双向升降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC，为快充移动电源提供完整的电源解决方案。

IP5385 可同时支持 USB-A x2， USB-C 三个 USB 口和一个 Lightning 口，单独使用任何一个口都可以支持快充，同时使用两个及以上输出口时，只支持 5V 输入输出。得益于 IP5385 的高集成度与丰富功能，在应用时仅需极少的外围器件，只需一个电感实现双向升降压功能，有效减小整体方案的尺寸，降低 BOM 成本。
