结论

先说结论文字太多了想看的可以慢慢看

只需一百多就可以得到一个可以接入米家系统,还包含水泵，可以看流量,TDS，如果含龙头还得到了一个装逼灯环水龙头。

小米厨下600G型号为MR624，这个机器可以分为两个版本24V和36V，没有拆机的情况下通过铭牌上面的功率就可以知道是24V还是36V的机器。24V:配置的电源为24V 4A电源功率为96W.36V:配置的电源为36V 3.5A电源功率为125W

这个主板的逻辑非常有意思：

1.没有低压开关，是通过流量计的信号来判断是否有水，所以流量计是必须要有的不然就会工作几秒就停机。

2.开机制水废水阀全开5秒，制水结束后等待10秒左右，然后废水阀在全开10秒。这里目的我理解就是为了排掉高TDS的水，制水完成后，废水全开是为了排掉膜壳里面的水和泄压。

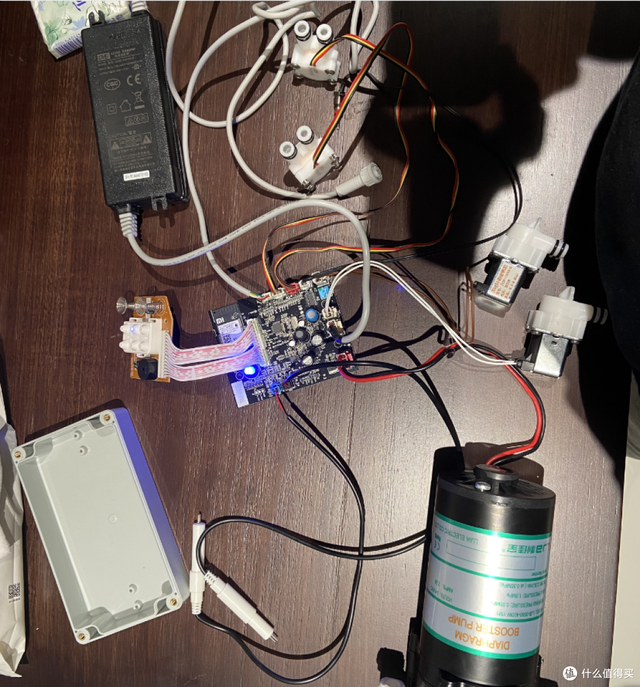

通电测试

通电测试，然后连接APP查看功能

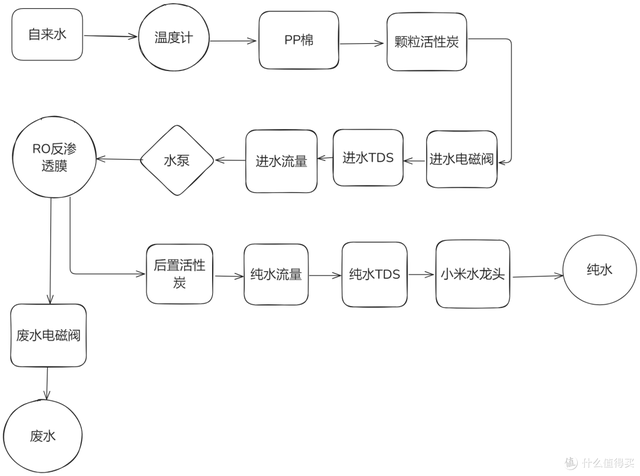

拆完了厨下600G按我自己的理解画了水路图：

注意:由于是集成水路，加上我有没有滤芯空壳机器，这些传感器的准确位置可能会有误差，整理的思路和逻辑应该是对的。

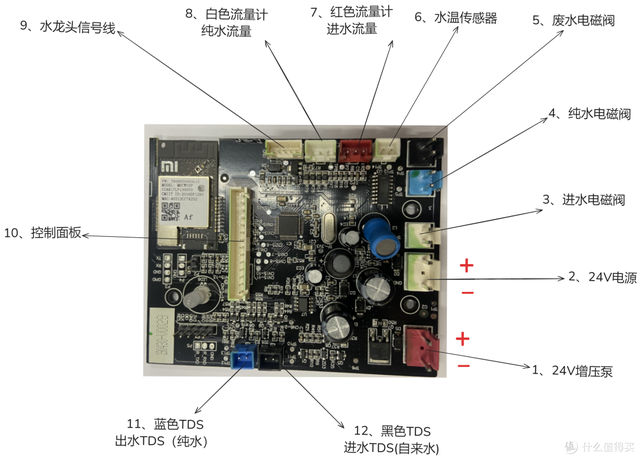

主板接口

24V增压泵

上正下负极（参考图片方向）

24电源就是24V的泵，36V电源就是36V泵

24V电源

上正下负极（参考图片方向）

主板应该是一个宽频电压的主板，电源多少伏，水泵这里就是多少伏。我用12V电源测试可以主板开机，水泵的电压也是12V,由于我没有36V的电源我无法测试。但是不知道更换大的水泵主板电流能不能承受。如果有测试的大佬分享一下

进水电磁阀

24V电磁阀，不分正负可以换通用快接电磁阀，南洋、科博、

纯水电磁阀

我这个机器是没有纯水电磁阀的，测试纯水电磁阀和进水电磁阀是同时开启和关闭的

废水电磁阀

24V电磁阀，应该是一个800CC的废水阀。不分正负可以换通用快接电磁阀，南洋、科博、

水温传感器

水温超过38度就会停机，保护膜

直接裸露出来就行，一般厨下温度不会超过38度吧（最后测试温度不会保护机器启动）

进水流量传感器

进出水霍尔流量传感器通用

可以更换三方的快插接口触感器，只是会出现流量不准确。更换三方快插接口的是最节约成本的

纯水流量传感器

进出水霍尔流量传感器通用

龙头信号线

主板这边有五根线、黑绿黄白红，龙头4根线少一根绿色线黑红（两侧）为启动信号线

短接黑红启动就会启动，后期使用考虑加桶，这里更换为高压开关。可以串联高压开关，保留磁控霍尔开关，但是这样如果磁控霍尔开关坏了，会导致机器一直制水可能有爆桶风险，所以我只用高压开关。

控制面板

用于重装滤芯WIFI操作，滤芯重置可以通过APP

纯水TDS

进出水通用

3分管大小，可以直接使用3分快插接口

进水TDS

进出水通用

3分管大小，可以直接使用3分快插接口

改装可能会遇到的问题

1.流量计

1.流量计必须使用，可以使用三方流量计代替，只是流量不准。

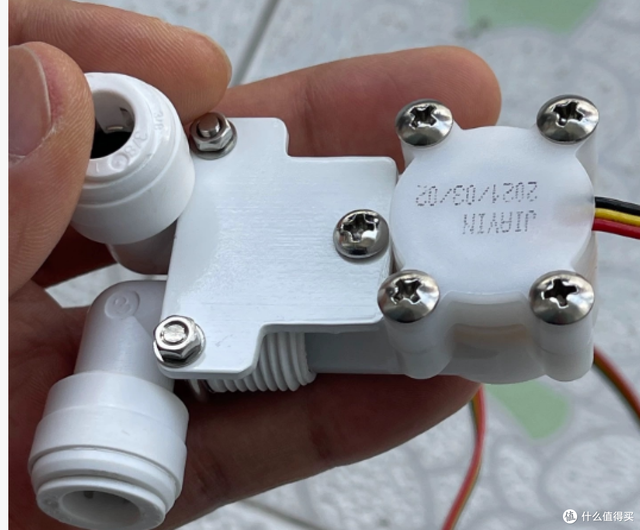

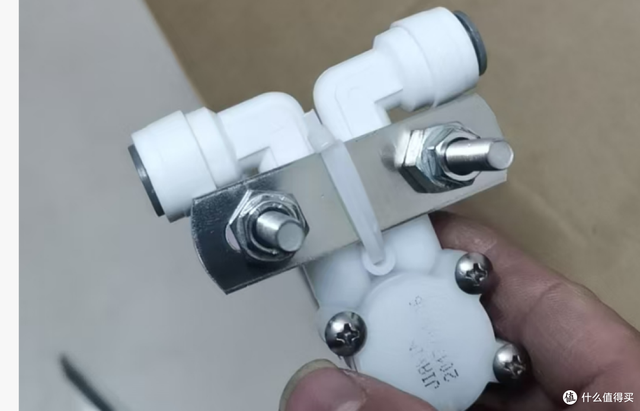

2.如果要使用原装流量计，需要使用3分外丝转3分快捷将流量计插入然后使用。淘宝诚霖净水器工厂店或者鼎巨DCC接头可以使用，刚好可以插入。

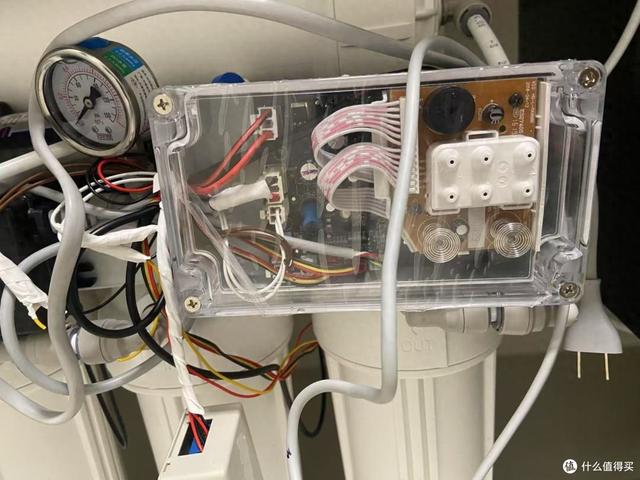

3.大概思路就是这样固定，也可以看到咸鱼大佬的方法手搓的美观度更加好。

2.温度计

经过我测试温度传感器一点用都没有，我建议直接裸露不用安装到水路，反正都看不到温度，测试不管什么温度都不会停机保护。

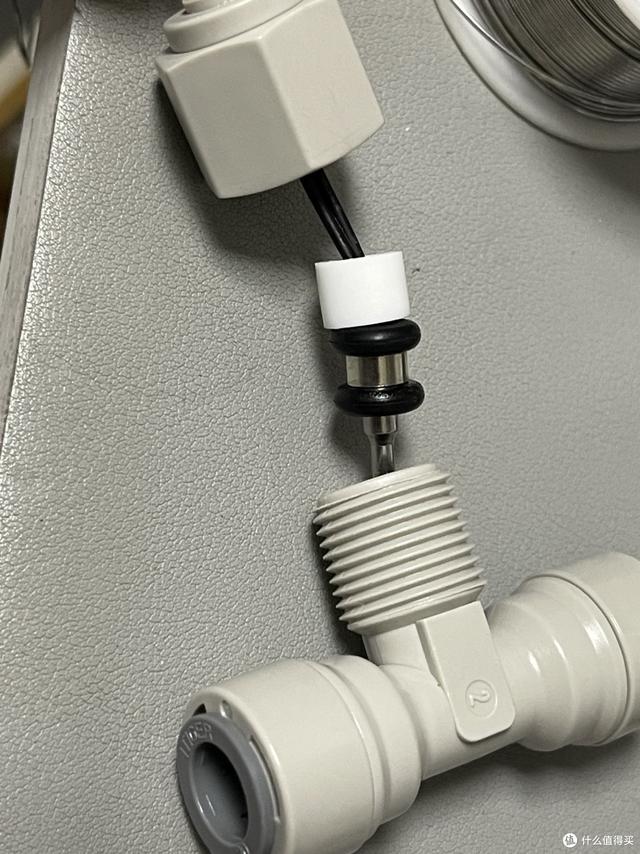

1.温度计用锉刀稍微磨小点，刚好能插进两分快接，胶垫不要拿掉，然后尾巴套一节两分管，塞进去。

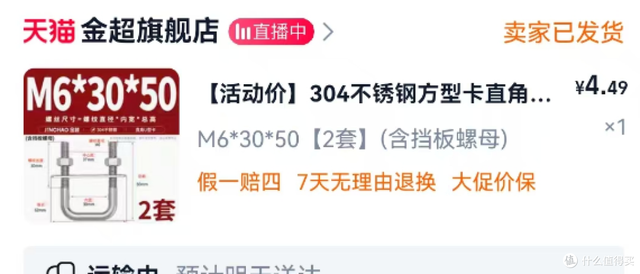

2.使用一个3分3通，然后需要一个3分的内丝帽固定，这个内丝帽比较难找，然后还需要两个o形胶圈。或者直接拆掉一个3分接头里面也有这个O圈

3.电磁阀

进水电磁阀和废水电磁阀直接换科博南洋这样的快插接口的。

4.废水阀全开

自己换成通用膜壳以后，装机测试发现废水阀会一直全开，这样膜前压力不够废水也太大根本无法使用。

遇到这个问题后，我就很疑惑，既然要废水阀全开何必还需要废水电磁阀了，直接接一个管子到废水不就完了，这样不更加节约成本。

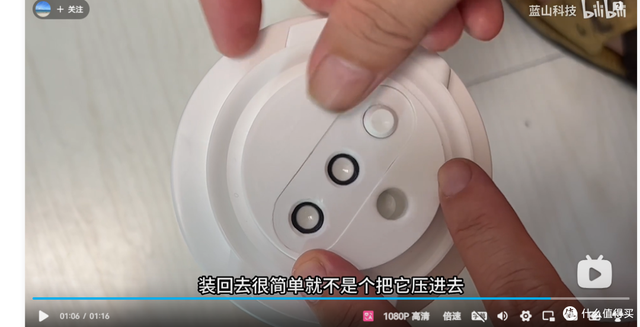

我就在全网找这种问题，发现在之前也有人遇到这个问题，但是没有找到解决方法。知道我看到了一个拆解膜壳的视频，我就突然明白了。

逻辑大概是这样的：小米的RO膜是定制的，膜壳的废水比是固定的大概是1200cc（我假设的一个值）。然后他的废水阀是800cc的，也就是说如果废水阀全开的情况废水就是1200cc。废水阀不全开的情况就是800cc废水。

知道了他的逻辑后，我就来继续找是什么触发这个废水阀全开的，这个机器的传感器就只有温度、TDS、流量。

1.温度计，我温度从0到90度慢慢测试发现都没有变化，所以总结了温度无用。

2.流量计这个最不好测试，他是霍尔信号，我想这个应该不会影响废水才对。

3.TDS，对了就是TDS。当进水的TDS过高，机器为了保护RO膜，那就只能加大废水量，那就废水全开，也是膜壳设计的最大废水量。

当遇到进水TDS高触发临界值目前我没有空测试（应该150左右），就废水电磁阀全开就是1200cc的废水也是膜壳设计的最大废水量。当tds正常的时候就是用的废水电磁阀的800cc，也就是宣传的节水膜。

解决办法：

1.直接拔掉进水TDS，机器的进水TDS就会变成0，这样就不会出现废水全开。

2.想保留进水TDS，想通过APP查看。那就只能不适用废水电磁阀，直接使用固定废水比的快插

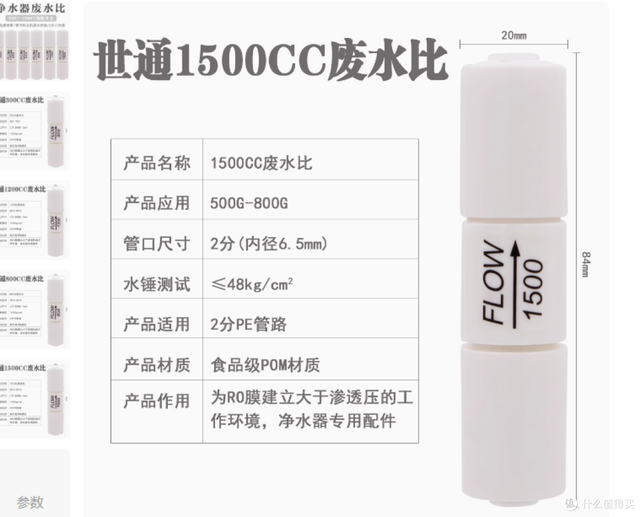

600G膜的纯水流量理论1.58L每分钟也就是1580cc，如果想要1:1的废水大概就使用1500cc的废水阀
