今天，安全生产文库给大家介绍一款极其实用的《最全面的脚手架安全图解.pptx》。

这份图解内容详实、规范具体，对于脚手架安全施工具有极强的指导意义，是建筑施工领域保障安全的重要资料。

一、培训课件概述。

（一）该 ppt 是 2019 版的脚手架安全标准图册，由工程部、安全监督办宣发，围绕各类脚手架及相关设施的安全搭建、使用等内容展开。

（二）其核心目的是规范脚手架施工操作，预防安全事故，确保建筑施工过程中的人员安全和工程顺利进行。

（三）适合建筑施工行业，尤其是从事脚手架搭设、使用、管理、监督等工作的施工人员、安全管理人员、工程技术人员等人群使用。

二、培训课件具体内容。

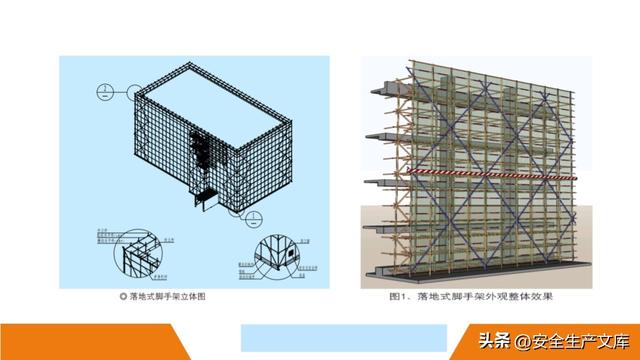

（一）落地式脚手架

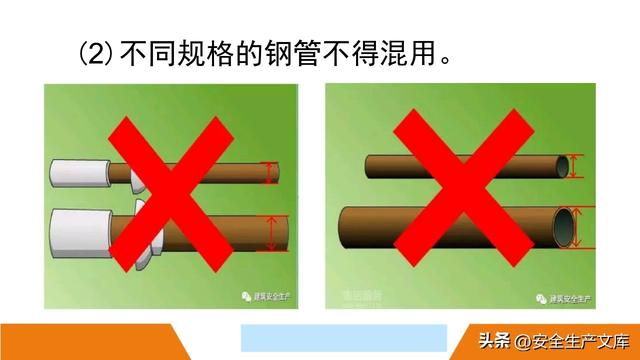

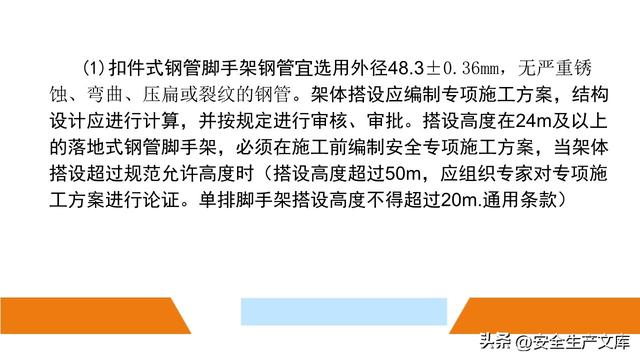

基本要求：钢管宜选用外径 48.3±0.36mm，无严重锈蚀等问题的钢管；不同规格钢管不得混用；架体搭设需编制专项施工方案，超过一定高度需论证，单排脚手架搭设高度不超 20m。

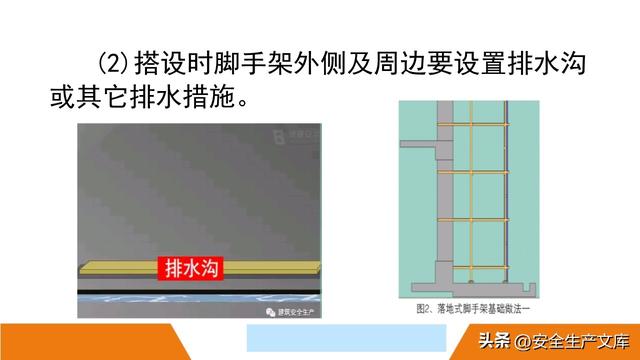

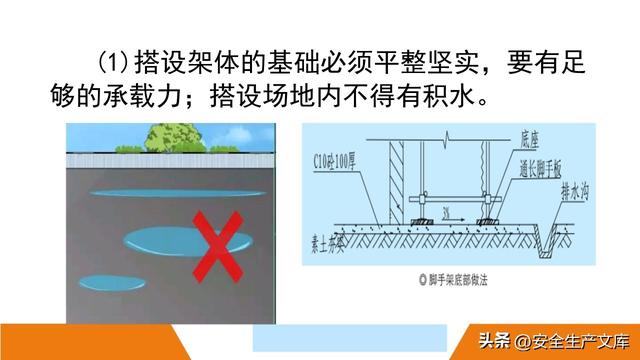

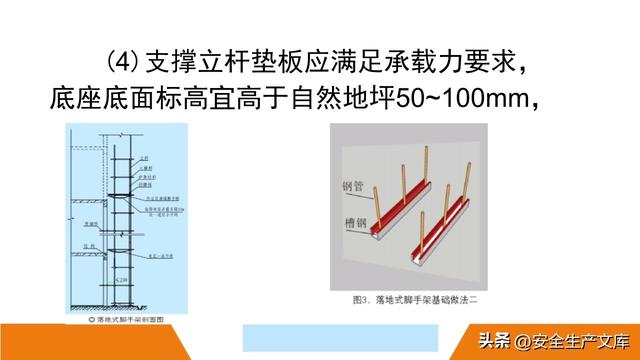

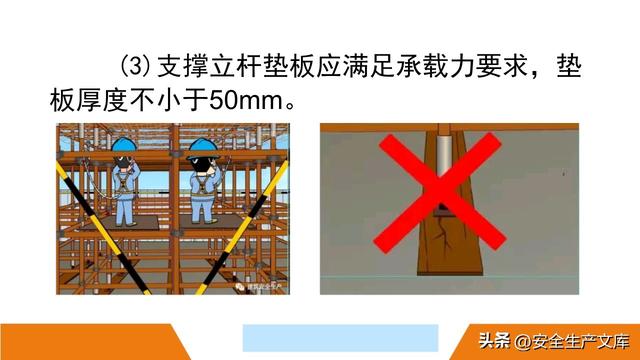

基础处理：基础要平整坚实、有足够承载力且无积水；外侧及周边设排水沟；立杆垫板厚度不小于 50mm，底座底面标高高出自然地坪 50~100mm。

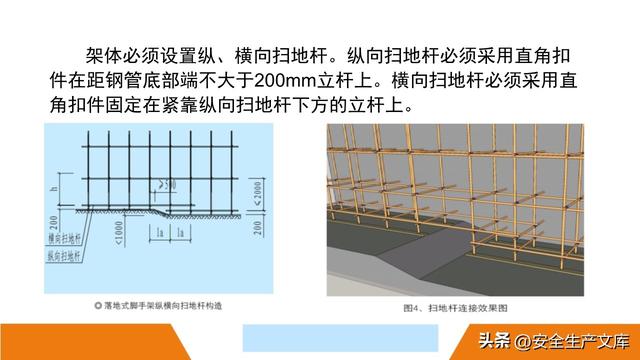

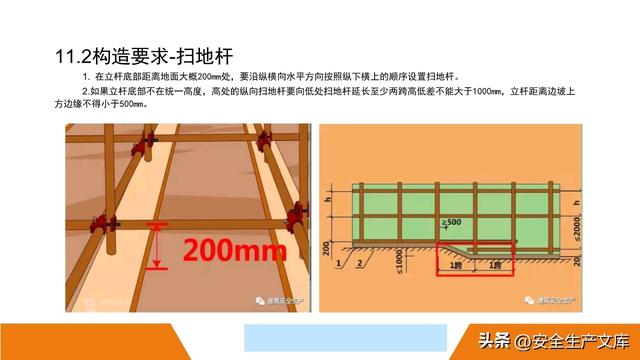

扫地杆：必须设置纵、横向扫地杆，纵向扫地杆距钢管底部不大于 200mm，横向扫地杆固定在纵向扫地杆下方的立杆上。

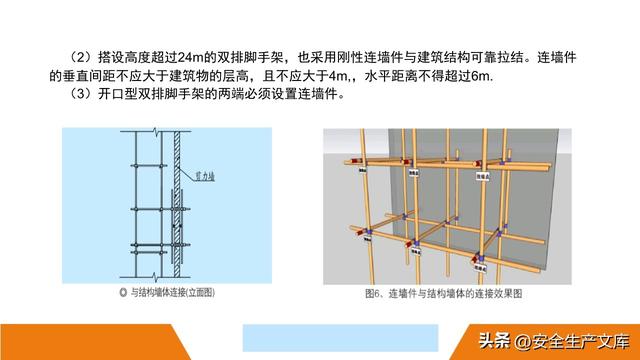

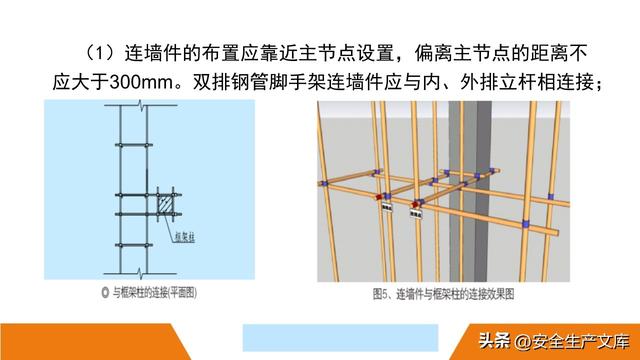

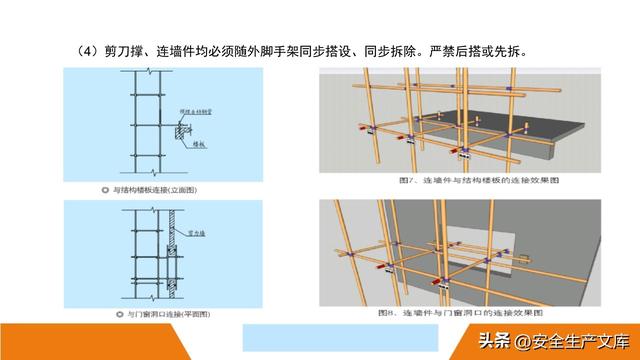

连墙件：靠近主节点设置，偏离距离不大于 300mm；超过 24m 的双排脚手架用刚性连墙件，垂直间距不大于层高且不大于 4m，水平距离不超 6m；开口型两端必须设置；与脚手架同步搭设、拆除。

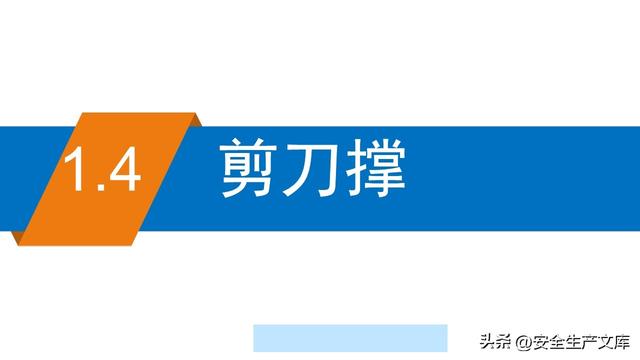

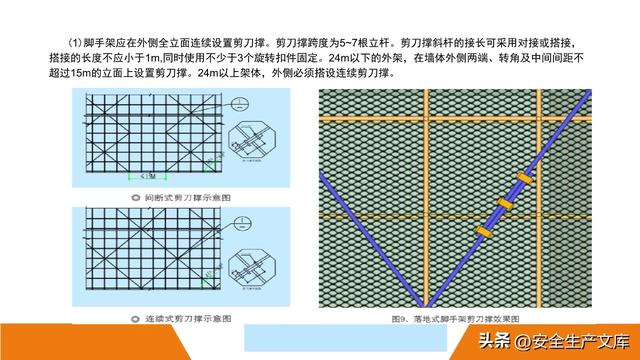

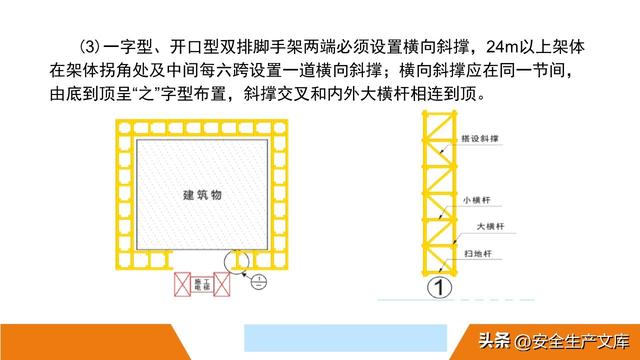

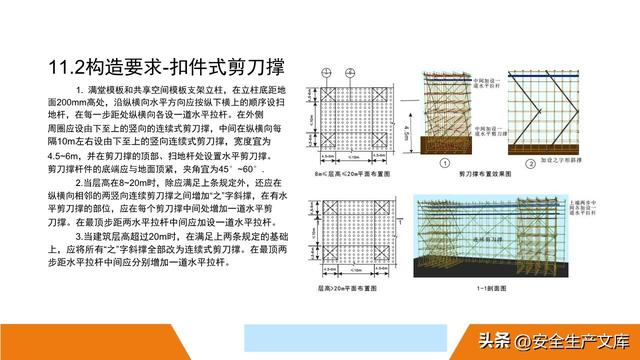

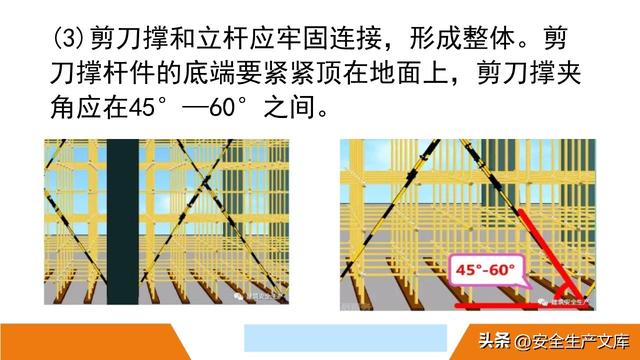

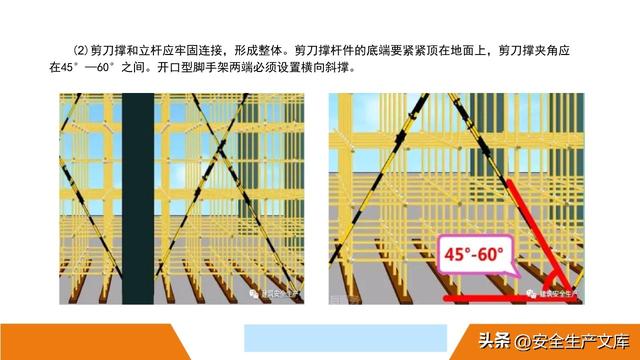

剪刀撑：外侧全立面连续设置，跨度 5~7 根立杆，接长可对接或搭接（搭接长度不小于 1m，用不少于 3 个旋转扣件固定）；24m 以下在特定位置设置，24m 以上连续设置；与立杆牢固连接，底端顶地，夹角 45°—60°；开口型两端设横向斜撑，24m 以上架体特定位置设横向斜撑且呈 “之” 字型布置。

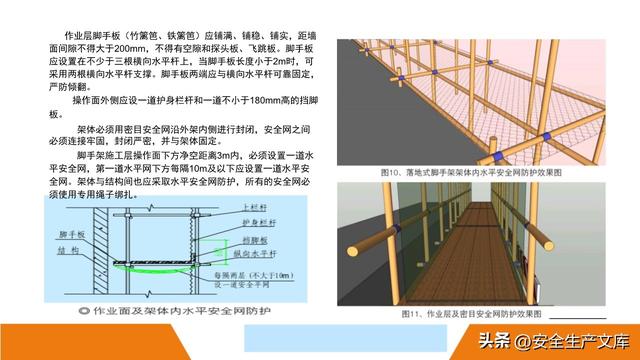

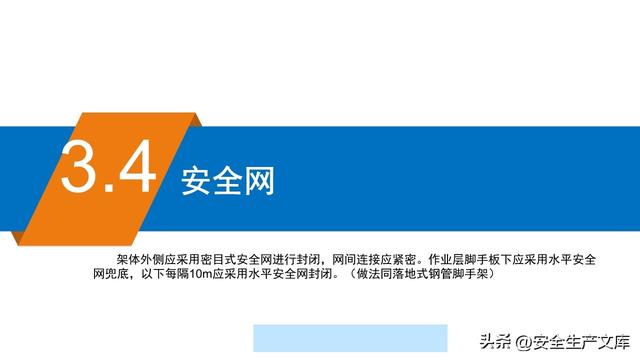

作业层及安全防护：脚手板铺满、铺稳、铺实，距墙面间隙不大于 200mm；操作面外侧设护身栏杆和不小于 180mm 挡脚板；架体用密目安全网封闭；施工层下方 3m 内及以下每隔 10m 设水平安全网，架体与结构间也设，安全网用专用绳子绑扎。

（二）悬挑式脚手架

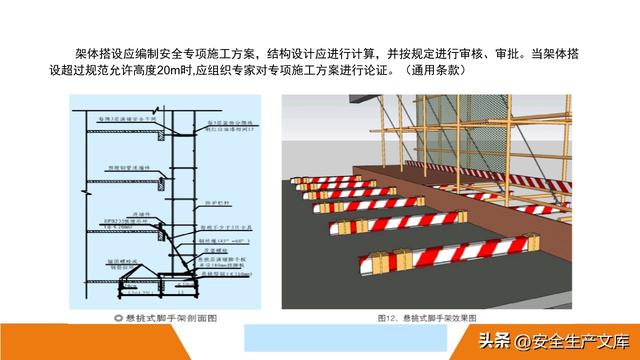

通用要求：需编制专项施工方案并计算、审批，超过 20m 需专家论证。

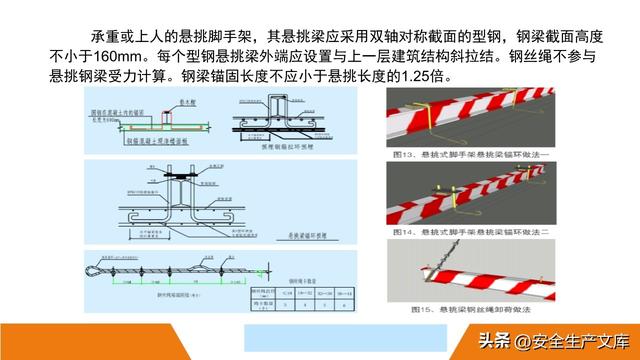

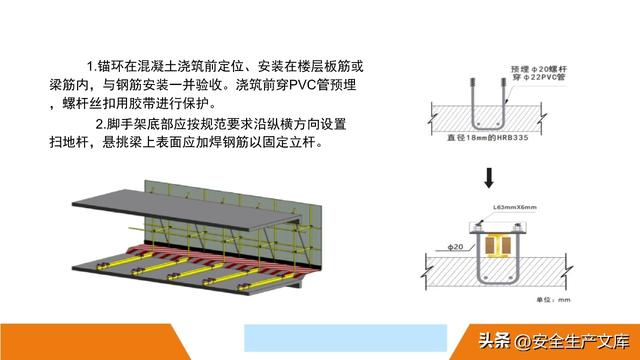

悬挑钢梁等设置：悬挑梁用双轴对称截面型钢，截面高度不小于 160mm；外端设与上一层建筑结构斜拉结的钢丝绳（不参与受力计算）；钢梁锚固长度不小于悬挑长度的 1.25 倍；锚环在混凝土浇筑前定位安装；底部设扫地杆，悬挑梁上表面加焊钢筋固定立杆。

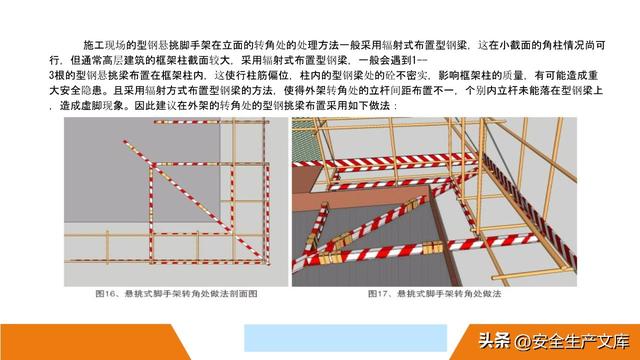

转角处做法：针对型钢悬挑脚手架转角处问题，建议采用特定做法避免隐患。

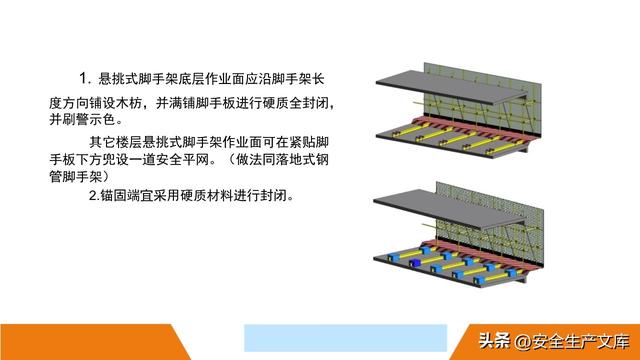

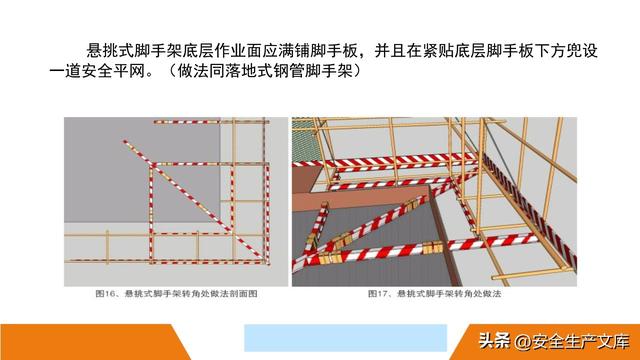

悬挑层防护：底层作业面满铺脚手板并兜设安全平网，底层沿长度方向铺木枋满铺脚手板硬质全封闭并刷警示色，其它楼层紧贴脚手板下方兜设安全平网，锚固端用硬质材料封闭。

（三）门式脚手架

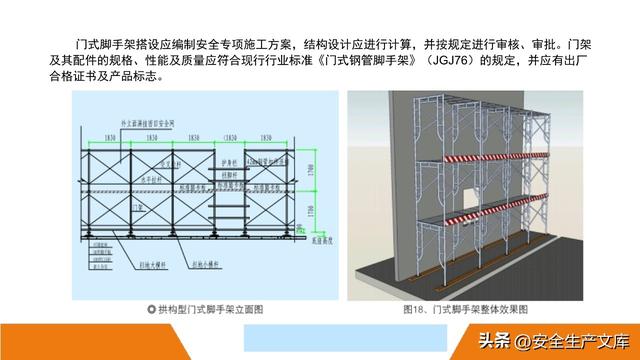

基本要求：编制专项施工方案并计算、审批，门架及配件符合标准且有合格证书。

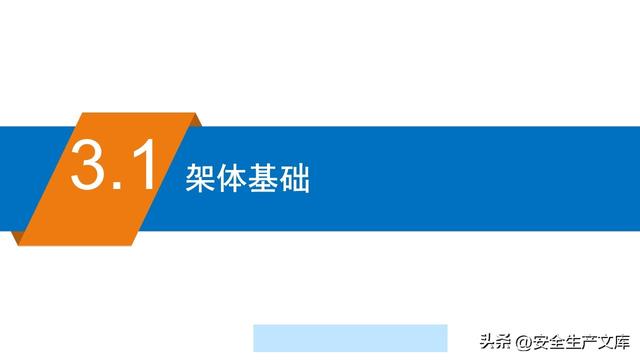

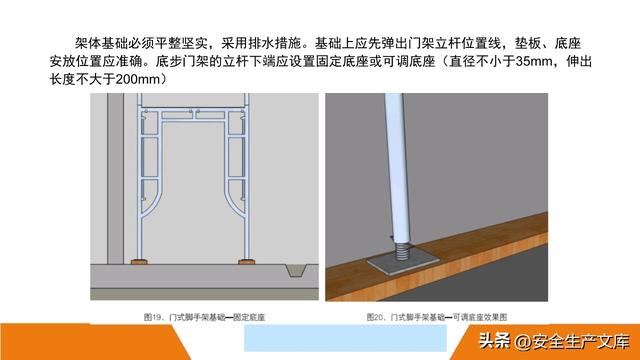

架体基础：平整坚实、有排水措施；弹立杆位置线，垫板和底座位置准确；底步立杆下端设固定或可调底座。

连墙件：与建筑物可靠连接，承载力标准值不低于 10KN；转角处、不闭合脚手架两端增设，竖向间距不大于 4m；受偏心荷载部位增设，竖向间距不大于 4m。

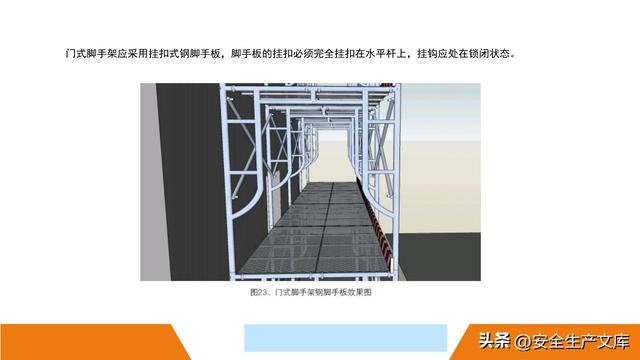

脚手板：采用挂扣式钢脚手板，挂扣完全挂扣在水平杆上且挂钩锁闭。

安全网：外侧用密目式安全网封闭，网间连接紧密；作业层脚手板下用水平安全网兜底，以下每隔 10m 封闭。

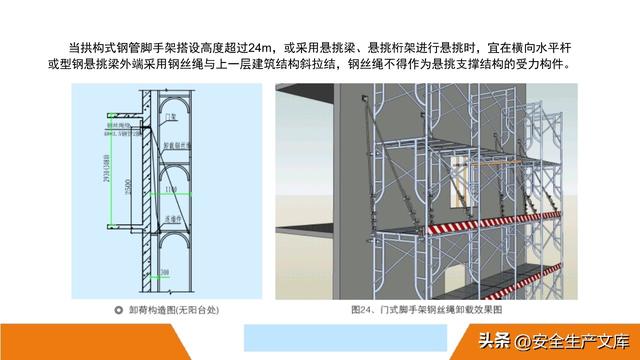

钢丝绳卸荷：超过 24m 或悬挑时，宜用钢丝绳斜拉结，但不作为受力构件。

（四）附着式升降脚手架

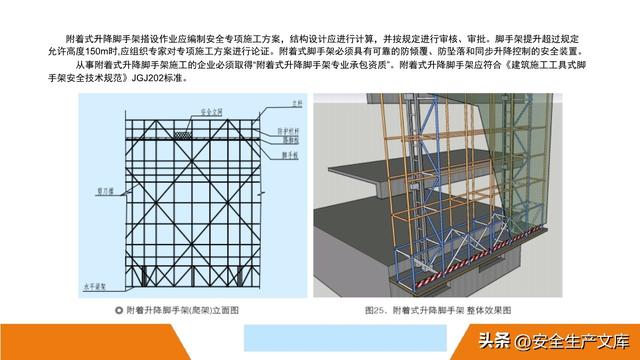

通用要求：编制专项施工方案并计算、审批，超过 150m 需专家论证；必须有可靠的防倾覆、防坠落和同步升降控制安全装置；施工企业需有专业承包资质，符合相关规范。

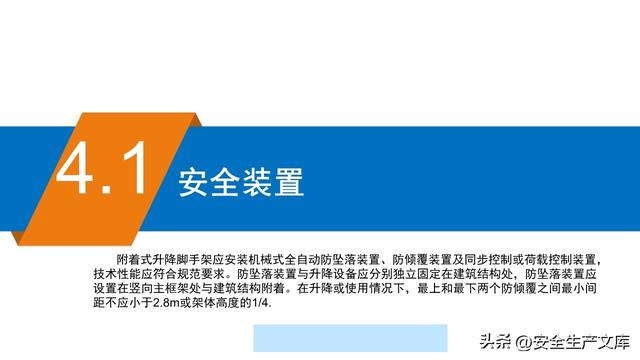

安全装置：安装机械式全自动防坠落、防倾覆及同步或荷载控制装置，性能符合要求；防坠落装置与升降设备分别固定在建筑结构，防坠落装置在竖向主框架处与建筑结构附着；特定情况下防倾覆装置间距有要求。

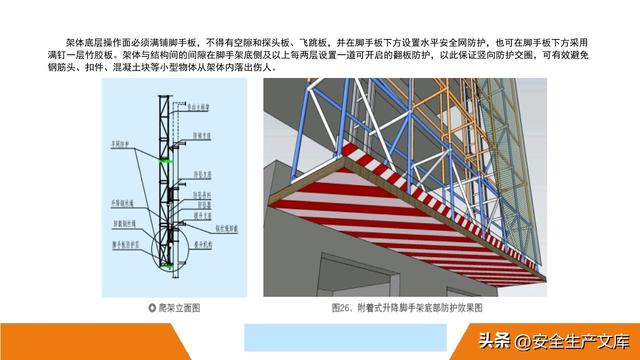

架体底层防护：底层操作面满铺脚手板，下方设水平安全网或满钉竹胶板；架体与结构间隙特定位置设翻板防护。

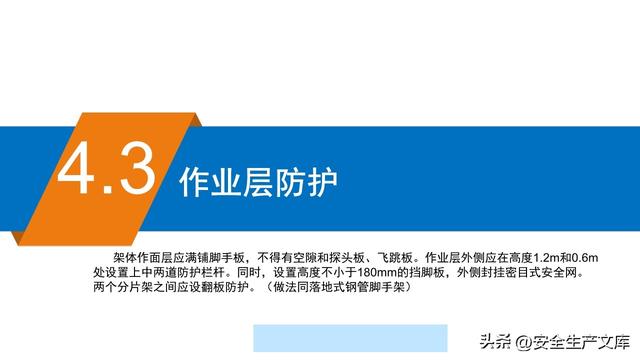

作业层防护：脚手板满铺等要求同落地式；外侧设上中两道防护栏杆（高度 1.2m 和 0.6m）、不小于 180mm 挡脚板，外侧封挂密目式安全网；分片架间设翻板防护。

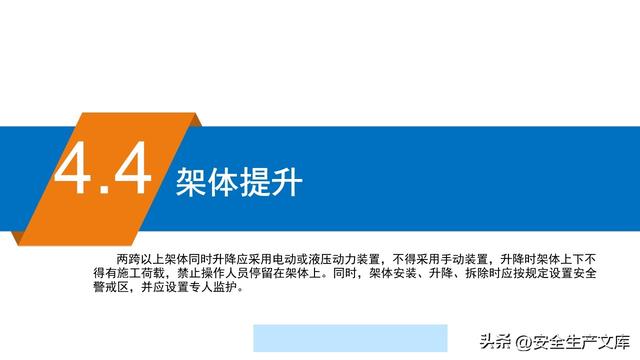

架体提升：两跨以上同时升降用电动或液压动力装置，升降时无施工荷载，人员不留在架体上；安装等时设安全警戒区和专人监护。

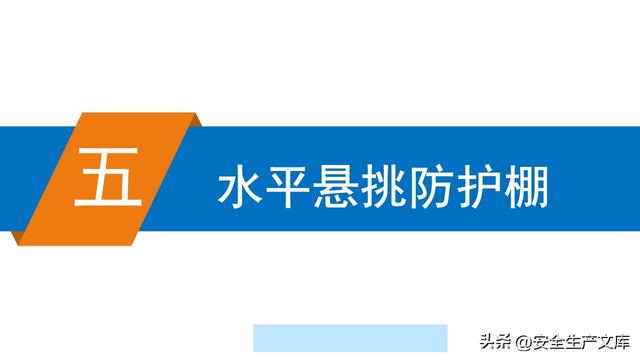

（五）水平悬挑防护棚

搭设前编制专项施工方案，含钢丝绳等相关内容。

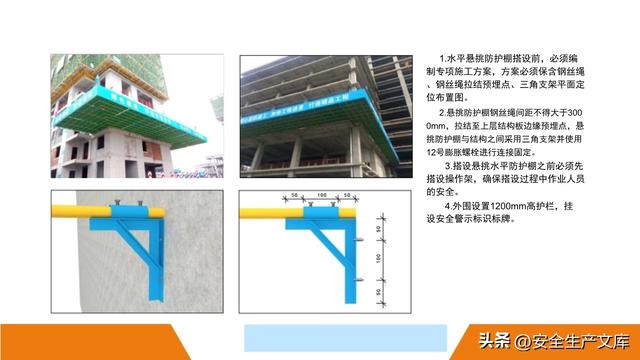

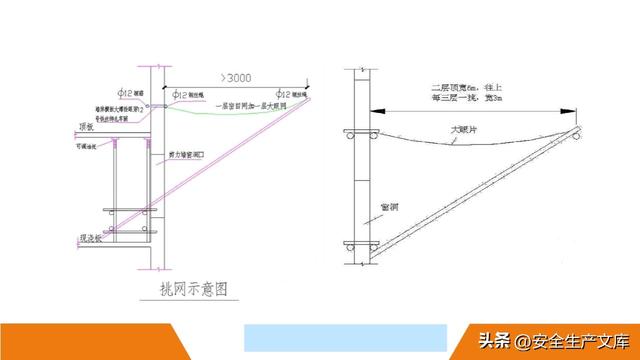

钢丝绳间距不大于 3000mm，拉结至上层结构板边缘预埋点，与结构用三角支架和 12 号膨胀螺栓连接固定。

搭设前先搭设操作架。

外围设 1200mm 高护栏，挂安全警示标识标牌。

（六）高处作业操作平台

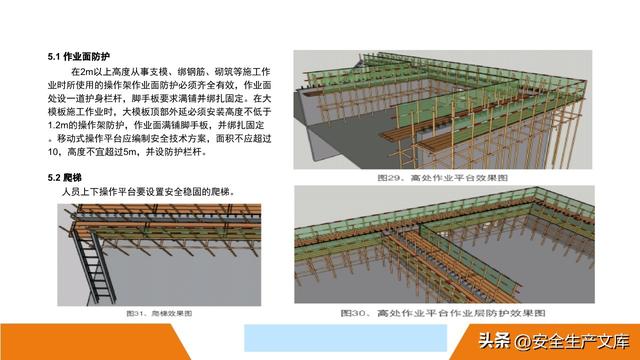

作业面防护：2m 以上作业面防护齐全，设护身栏杆，脚手板满铺绑扎；大模板顶部外延设不低于 1.2m 操作架防护；移动式操作平台编制方案，面积不超 10㎡，高度不宜超 5m，设防护栏杆。

爬梯：设置安全稳固的爬梯供人员上下。

（七）井道承重平台

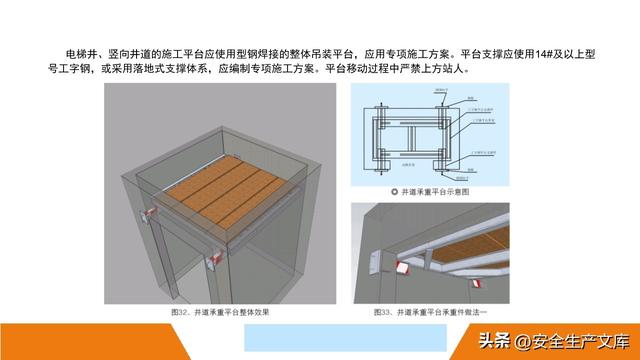

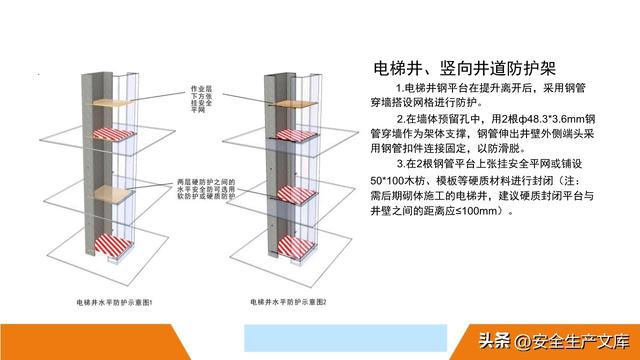

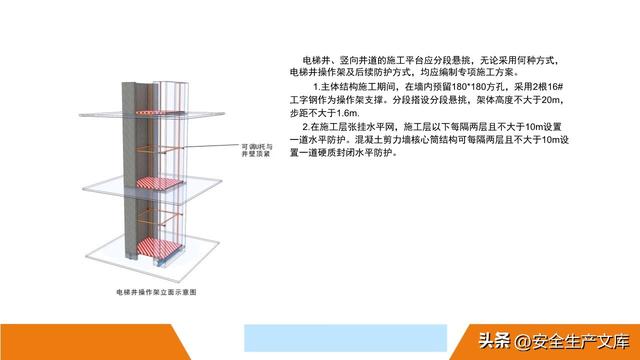

电梯井、竖向井道施工平台分段悬挑，编制专项方案；主体结构施工时用特定工字钢作为操作架支撑，分段搭设，架体高度不大于 20m，步距不大于 1.6m；施工层张挂水平网，以下每隔两层且不大于 10m 设水平防护，特定结构可设硬质封闭防护。

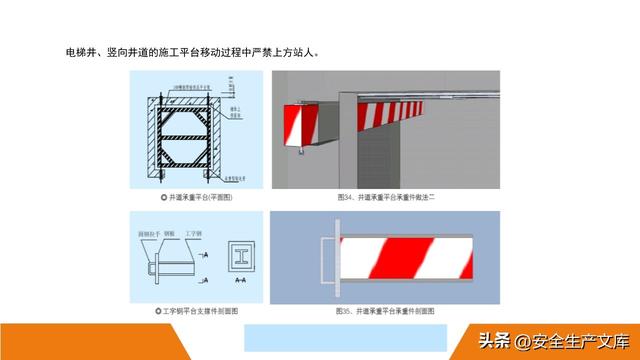

使用型钢焊接的整体吊装平台，编制专项方案，支撑用 14# 及以上工字钢或落地式支撑体系；移动时上方严禁站人。

工具式钢平台：大小依井道尺寸，主梁用 4 根 14# 槽钢分两组背靠背焊接等；墙体预留方孔，用 4 根 14# 工字钢穿墙支撑，端头满焊钢板；平台上部焊钢管套管固定操作架立杆；与井壁距离≤100mm。

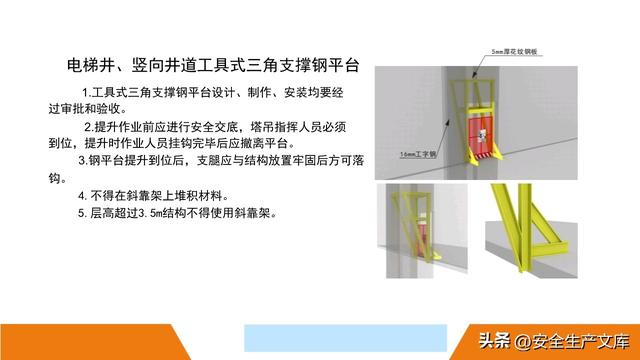

工具式三角支撑钢平台：设计等经审批和验收；提升前安全交底，塔吊指挥到位，人员挂钩后撤离；到位后支腿放牢固再落钩；不得堆积材料；层高超 3.5m 结构不得使用。

防护架：钢平台提升后用钢管穿墙搭设网格防护；用特定钢管穿墙支撑，端头固定；平台上张挂安全平网或铺设硬质材料封闭。

（八）物料周转平台

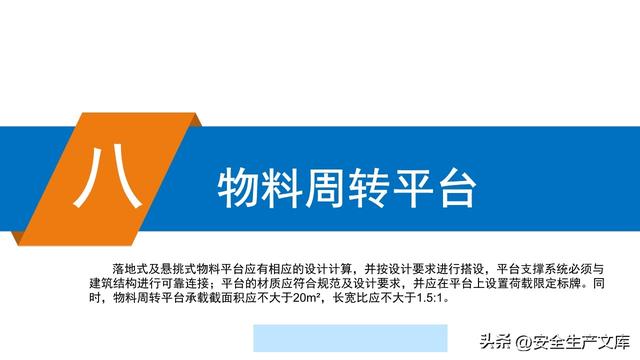

通用要求：落地式及悬挑式均有设计计算，按设计搭设，支撑系统与建筑结构可靠连接，材质符合要求，设荷载限定标牌；承载截面积不大于 20㎡，长宽比不大于 1.5:1。

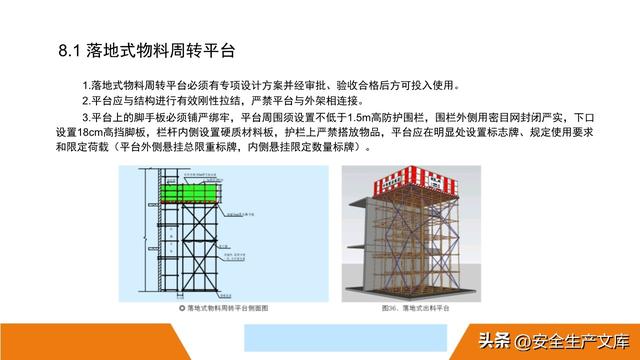

落地式：有专项设计方案，审批验收后使用；与结构刚性拉结，不与外架连接；脚手板铺严绑牢，周围设不低于 1.5m 防护围栏，外侧用密目网封闭，下口设 18cm 挡脚板，栏杆内侧设硬质材料板，设标志牌。

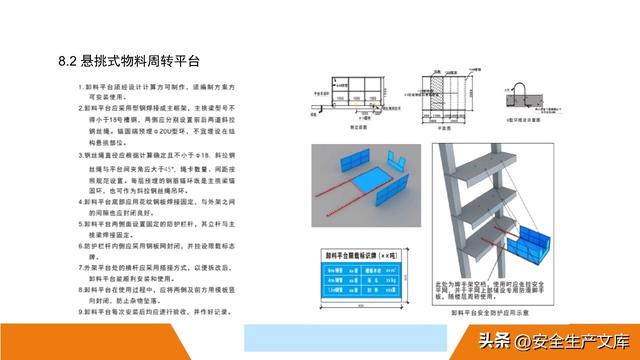

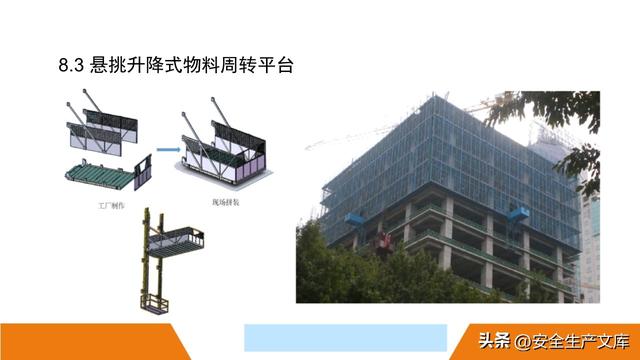

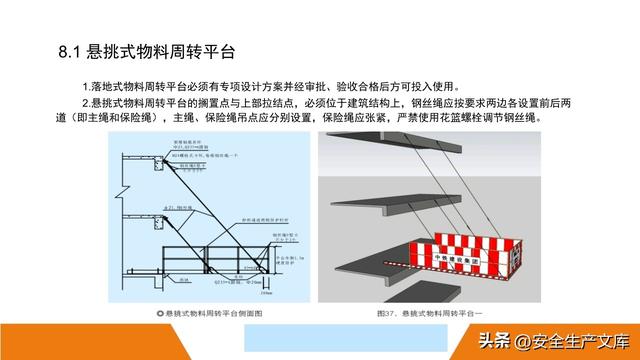

悬挑式：有专项设计方案，审批验收后使用；搁置点与拉结点在建筑结构上，钢丝绳两边各设前后两道，吊点分别设置，保险绳张紧，不使用花篮螺栓调节。

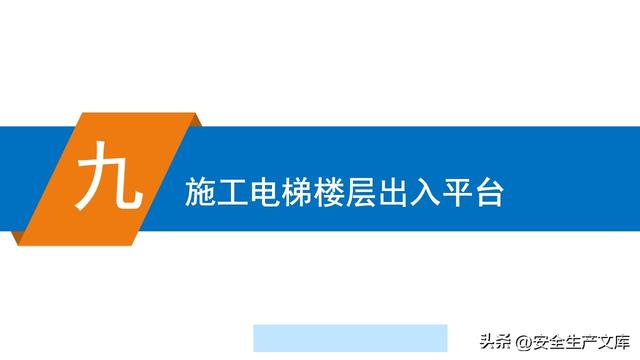

（九）施工电梯楼层出入平台

适用于需搭设出入口架体的项目，符合相关规范。

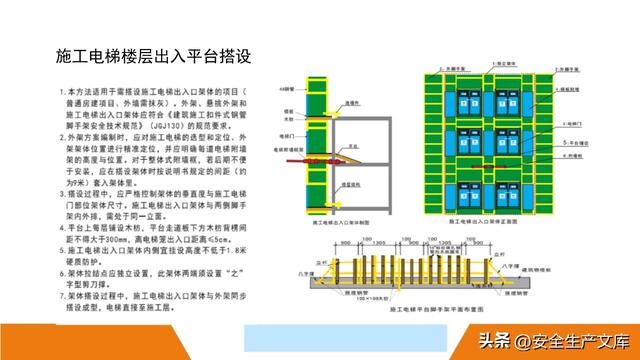

外架方案编制时精准定位电梯选型、位置等，明确附墙架信息，不便安装的整体式附墙框按间距套入架体。

搭设时控制垂直度与门部位架体尺寸，出入口架体与两侧脚手架内外排同一立面。

平台每层铺木枋，下方木枋背楞间距不大于 300mm，离电梯笼出入口距离≤5cm。

内侧宜挂设不低于 1.8 米硬质防护。

拉结点独立设置，两端设 “之” 字型剪刀撑。

搭设时与外架同步成型，电梯直达施工层。

（十）马道

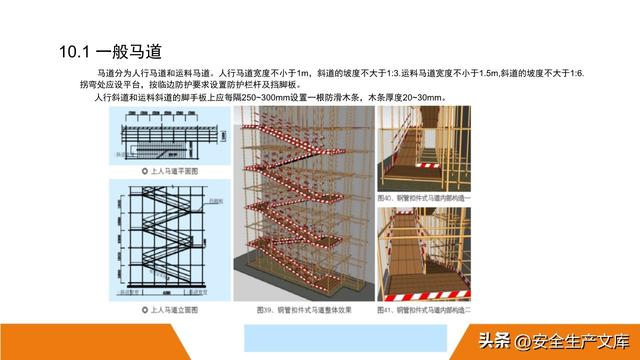

一般马道：分人行（宽不小于 1m，坡度不大于 1:3）和运料（宽不小于 1.5m，坡度不大于 1:6）；拐弯处设平台，按要求设防护栏杆及挡脚板；脚手板上每隔 250~300mm 设防滑木条。

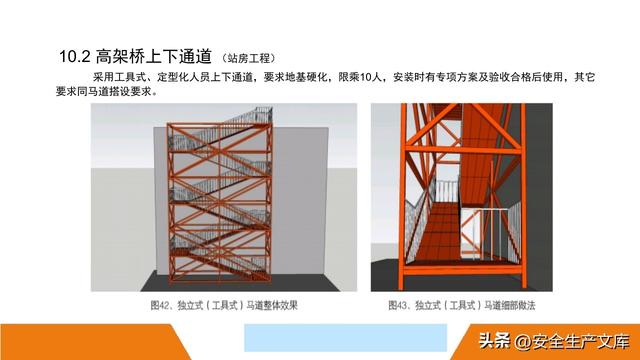

高架桥上下通道（站房工程）：采用工具式、定型化通道，地基硬化，限乘 10 人，有专项方案及验收后使用，其它同马道要求。

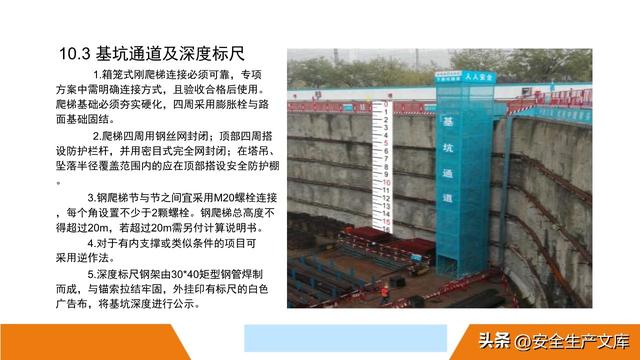

基坑通道及深度标尺：箱笼式刚爬梯连接可靠，编制方案明确连接方式，验收后使用，基础夯实硬化，四周用膨胀栓固结；爬梯四周用钢丝网封闭，顶部设防护栏杆及密目网，特定范围内顶部设防护棚；钢爬梯节间用特定螺栓连接；有内支撑项目可采用逆作法；深度标尺钢架用特定矩型钢管焊制，与锚索拉结，外挂标尺广告布。

（十一）模板支架

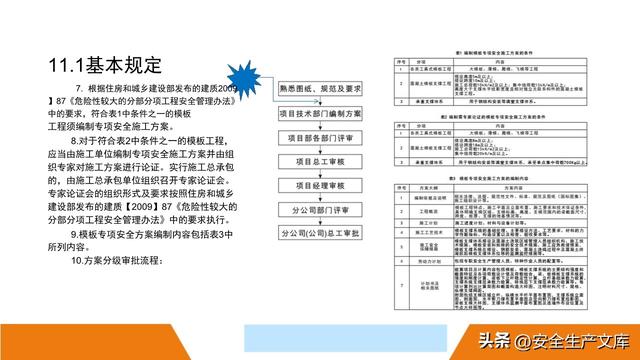

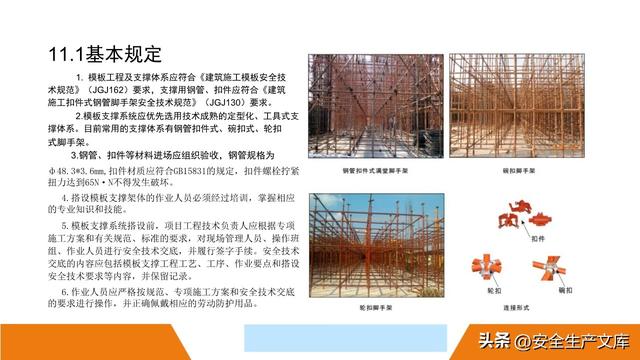

基本规定：符合相关规范要求；优先选用定型化、工具式支撑体系；材料进场验收；作业人员培训；搭设前安全技术交底；作业人员按要求操作并佩戴防护用品；特定模板工程须编制专项方案及论证；方案有特定编制内容和分级审批流程。

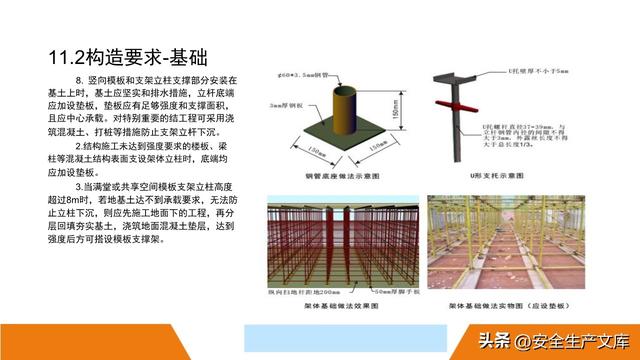

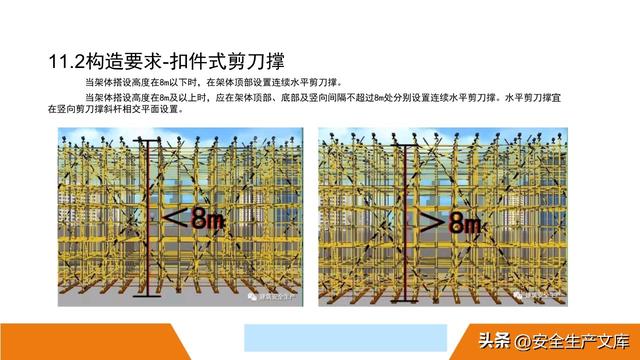

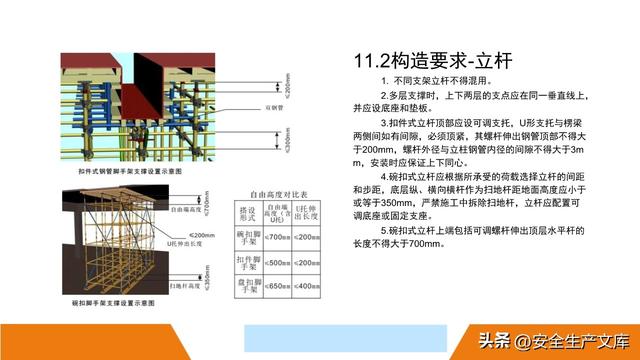

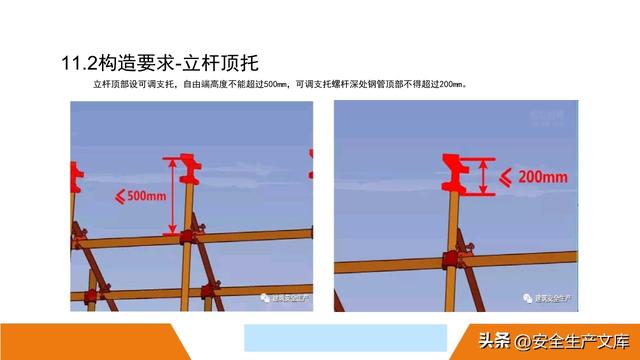

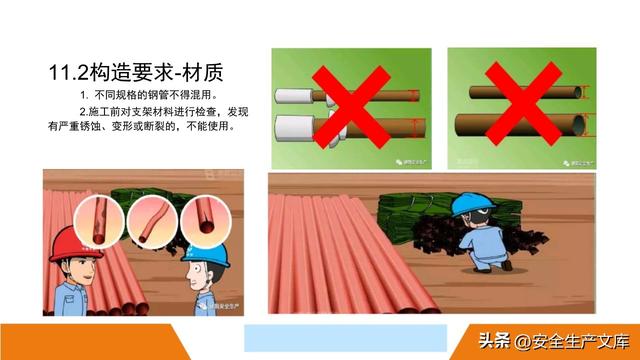

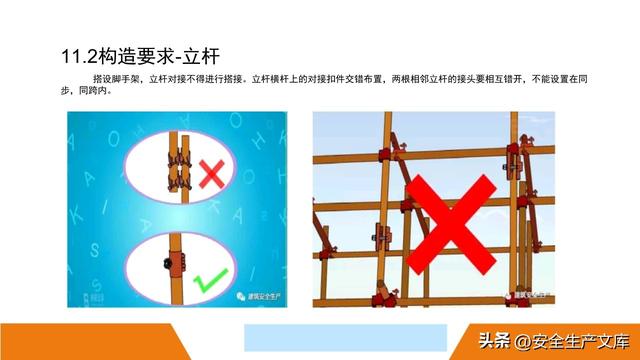

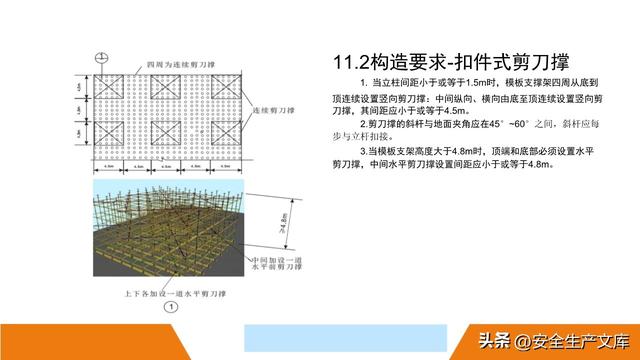

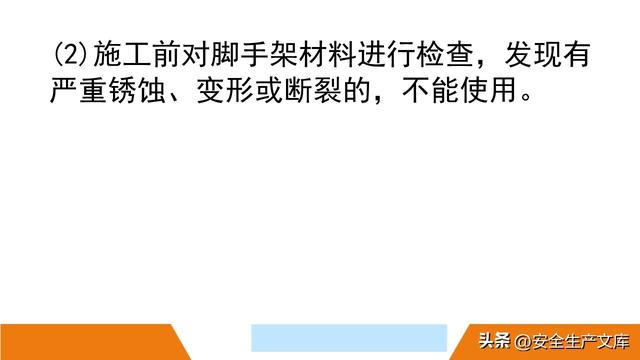

构造要求：不同规格钢管不得混用；施工前检查材料，有严重问题的不得使用；基础坚实有排水措施，立杆底端加垫板，特定工程采取防下沉措施；结构施工未达强度的表面支设架体立柱加垫板；高超过 8m 的支架地基不达标时先施工地面下工程等；不同支架立杆不得混用；多层支撑上下层支点在同一垂直线，设底座和垫板；扣件式立杆顶部设可调支托，有特定间隙和伸出长度要求；碗扣式立杆按荷载选间距和步距，底层扫地杆距地高度≤350mm，不得拆除，配置可调或固定支座，上端伸出长度≤700mm；立杆对接不搭接，接头错开；立杆顶托自由端高度不超过 500mm，螺杆伸出顶部不超过 200mm；扫地杆在特定位置按顺序设置，立杆底部不在同一高度时高处扫地杆延长，高低差不大于 1000mm，立杆距边坡边缘不小于 500mm；扣件式剪刀撑有特定布置要求，根据层高不同有不同设置方式，斜杆与地面夹角 45°~60°，与立杆每步扣接，支架高度大于 4.8m 时特定位置设水平剪刀撑。

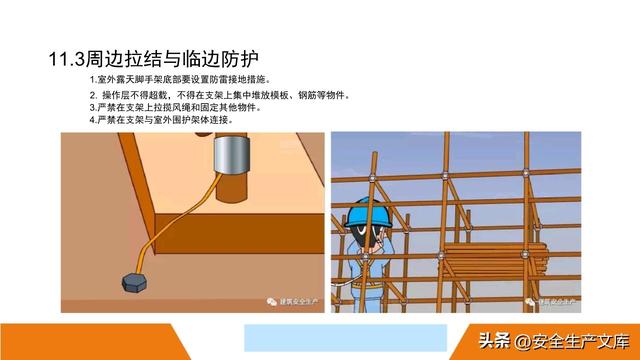

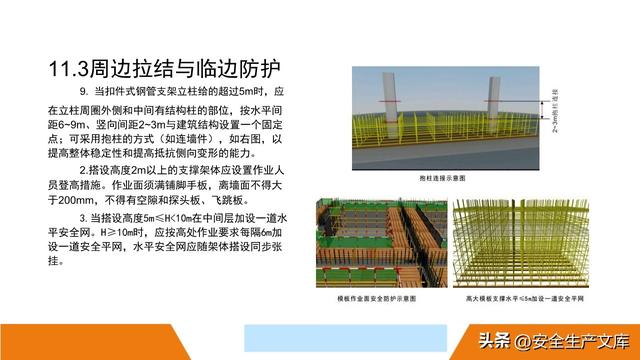

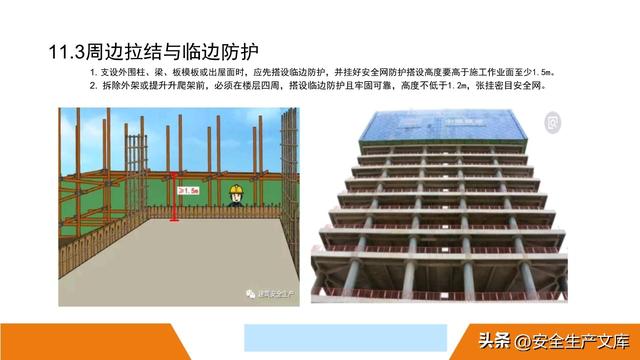

周边拉结与临边防护：立柱超过 5m 时与建筑结构设固定点；搭设高度 2m 以上的支撑架体设登高措施，作业面脚手板符合要求；高度≥10m 时每隔 6m 加设水平安全网；室外露天脚手架底部设防雷接地；操作层不超载，不集中堆放物件，不在支架上拉揽风绳等，不与室外围护架体连接；支设外围模板等时先搭设临边防护，高度高于作业面至少 1.5m；拆除外架或提升爬架前，楼层四周设不低于 1.2m 临边防护，张挂密目安全网。
