接触器你还看不明白？那就赶紧进来学习一下，超实用。

抖音热门 2025年07月27日 22:34 1 admin

接触器如果你还看不明白，不知道怎么接线的，那就赶紧进来在学习一下，工作中会经常用到，超实用。

接触器在工业生产和生活中经常能用到，对于一些老电工来说，使用和接线会感觉到非常容易，但是对于一些新手来说，可能还看不明白，还不会使用。

那么今天就介绍我们工作中，最常用的一款接触器，也是最普通的，大家在工厂都能接触到的，一起在复习一下，感觉有用就收藏起来。

先说一下接触器的工作原理，接触器是通过电磁铁吸力和弹簧反作用力来实现触点的接通与断开。

当线圈通电时，铁芯被磁化，吸引衔铁向下运动，使主触头吸合，当线圈断电时，磁力消失，衔铁在弹簧反作用力下回到原来位置，主触头断开，回到原来位置。

接触器的线圈控制电源最常用的有AC380V、AC220V、AC36V和DC24V的，接触器的下方都会有标注，没有标注的，接触器的线圈上也有会标注。

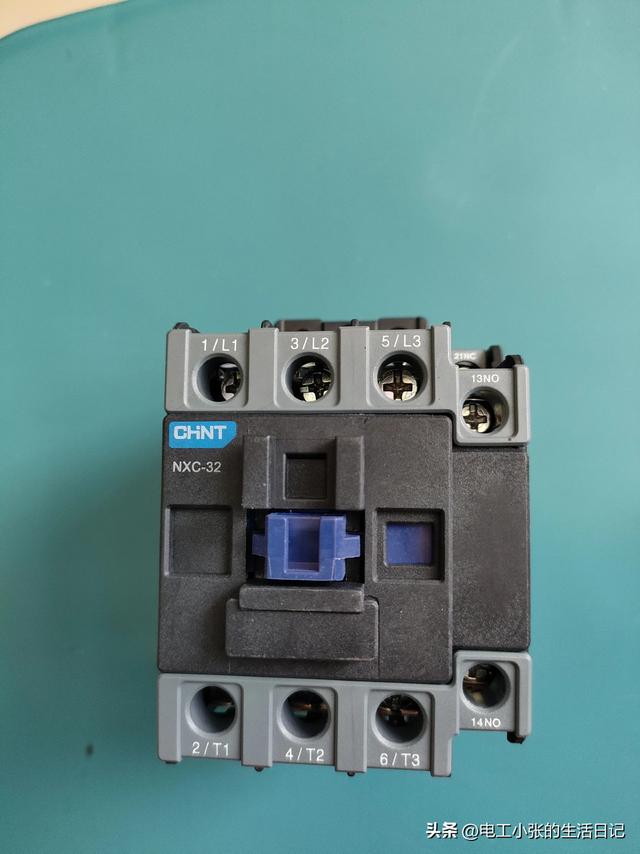

今天就我们就拿这款NXC–32的接触器来说，接触器上面NXC是它的序列号，32表示接触器的额定电流为32安培。

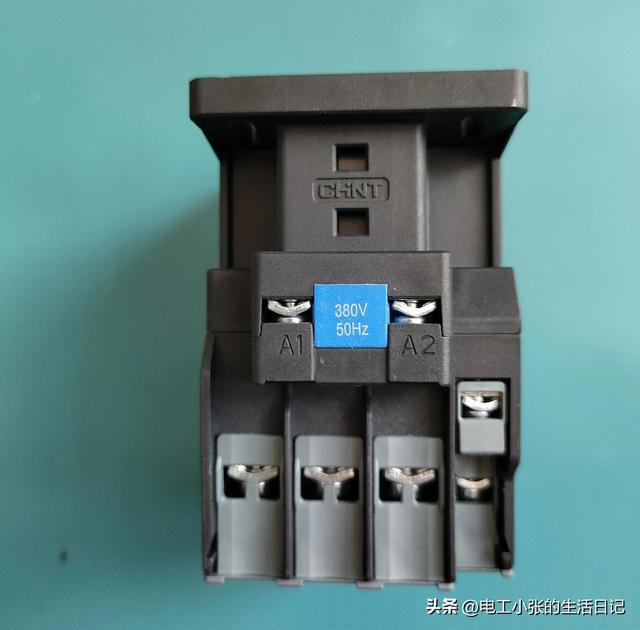

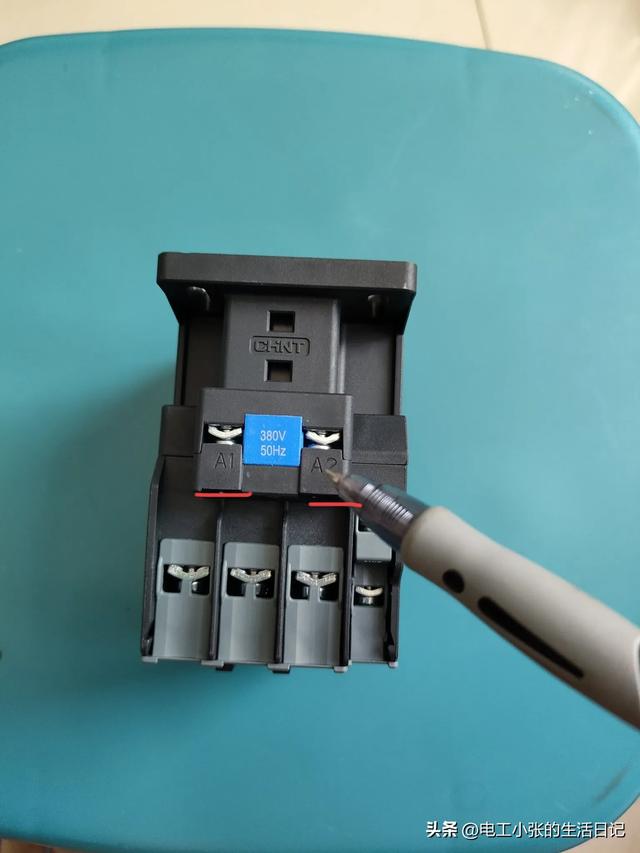

A1、A2是它的控制线圈，如果线圈用的380V的话，就可以接380V的控制电源，线圈得电以后，接触器就能正常吸合。

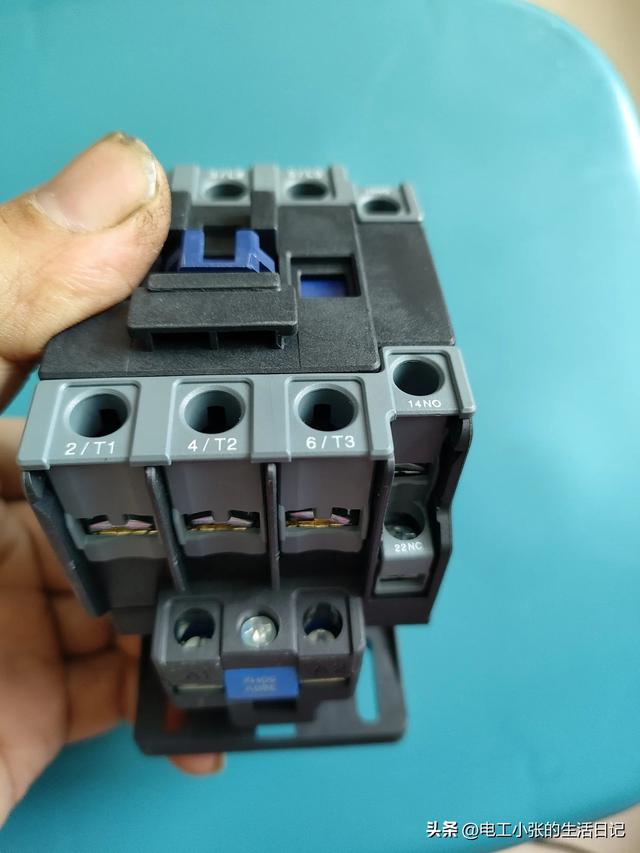

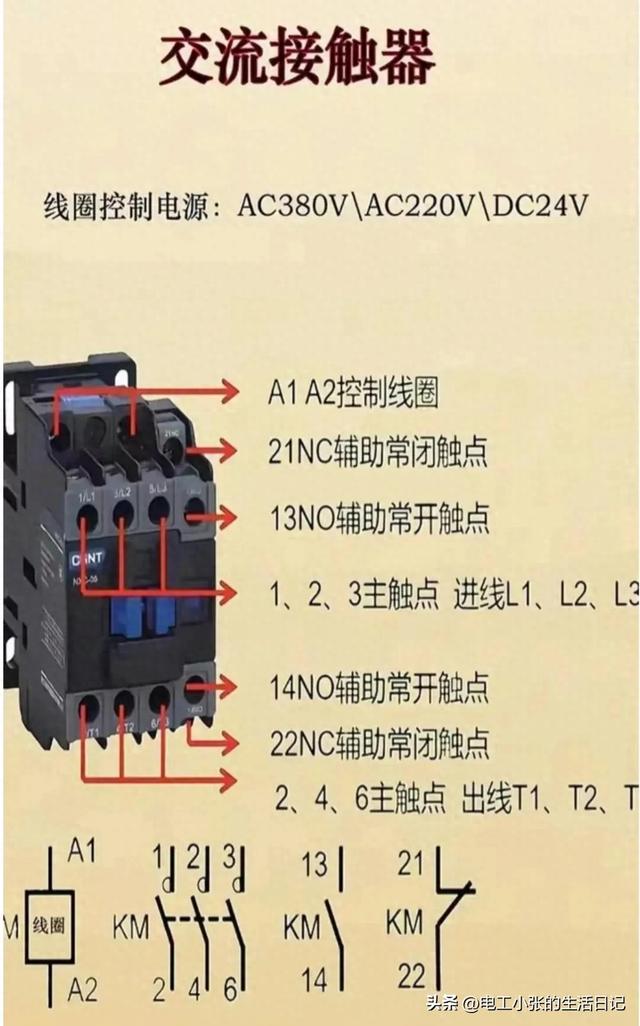

接触器上面1、3、5是主触点进线电源L1、L2、L3，接触器下面2、4、6是主触点出线T1、T2、T3，如果我们需要接触器控制电机的话，出线可以接到电机端。

在接触器的侧面，13NO、14NO是一对辅助常开触点，21NC、22NC是一对辅助常闭触点。

接触器用到自锁电路的话，会用到一对常闭触点，两个接触器点动互锁会用到一对常闭触点，如果是两个接触器双重互锁常开触点和常闭触点都能用到。

接触器在我们工作当中是最常用的，可以说是每天都能接触到，明白它的使用和接线，让你在工作当中会很轻松。

其实工作中最常用的就那就那几个电路，自锁电路、互锁电路、星三角降压启动等等，只要你会举一反三，就没啥困难的。

接触器就介绍到这，绝对超实用，感觉对你有帮助就赶紧收藏起来。
