学会使用中间继电器，摆脱灯泡电工的称号，相信你自己，这篇文章超实用，喜欢就赶紧收藏起来。

继电器是通过小电流控制大电流的电磁开关，工作原理基于电磁感应，由线圈、触点和弹簧等部分组成。

继电器的工作原理:

当电压施加在线圈上时，产生磁场，吸引铁芯，带动触点动作，常来触点在通电时闭合，常闭触点在通电时断开，通过触点的开合，实现电路的通断。

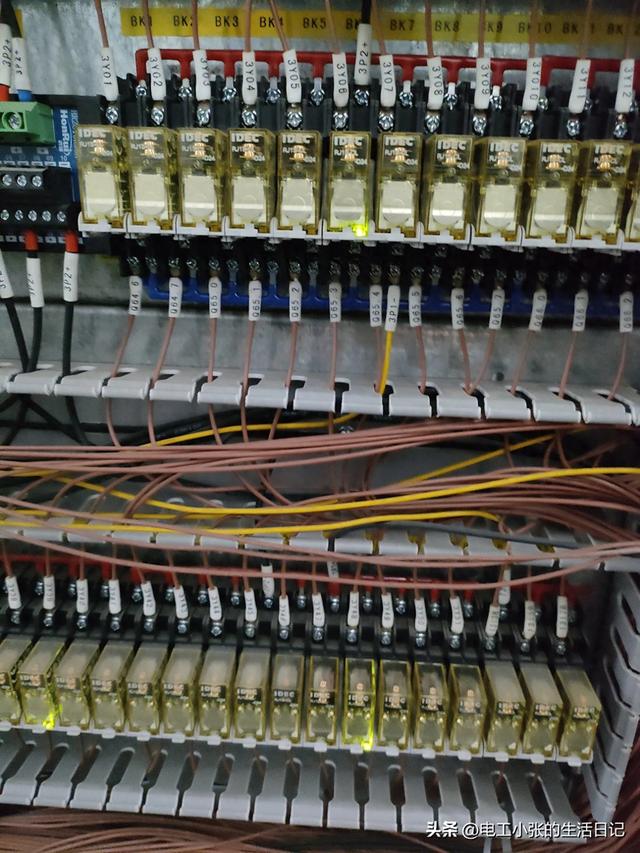

中间继电器在我们工作当中经常能使用到，在配电柜里很常见，扮演的角色也很重要。

那么中间继电器的线圈电压有交流380V的，有220V的，还有直流24V的，在工厂上班这么多年，我认为还是直流24V的中间继电器用的比较多。

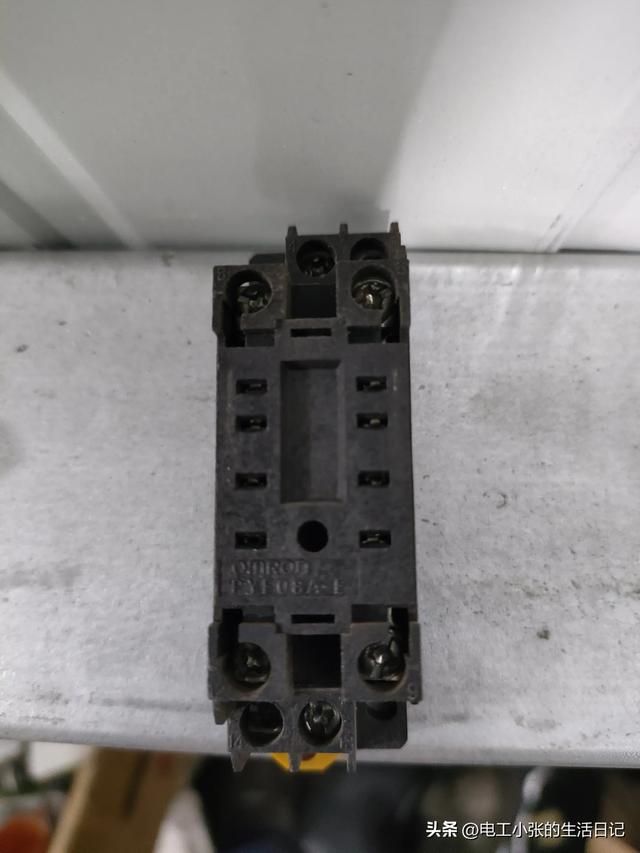

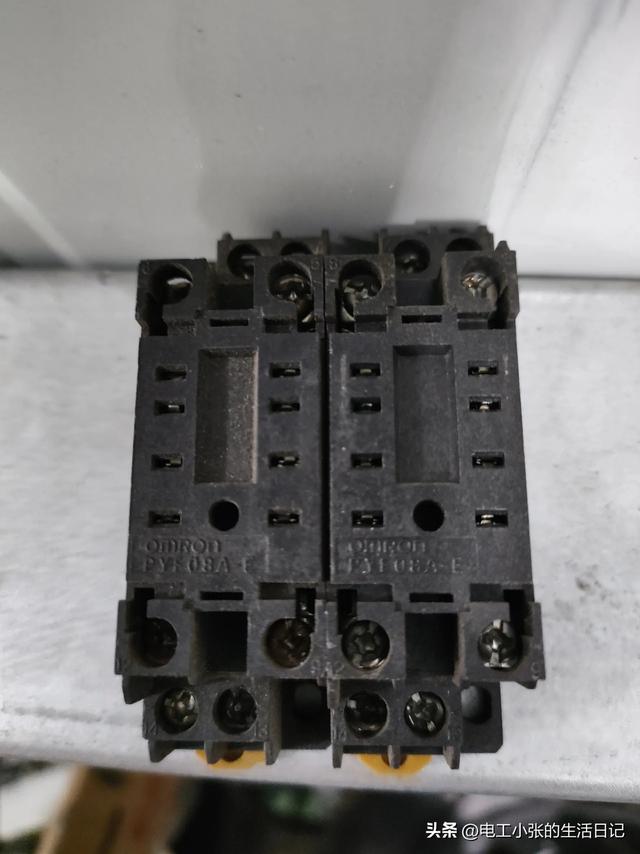

中间继电器由底座和线圈两部分组成，我们在工作当中基本上用的最多的是8脚和14脚的。

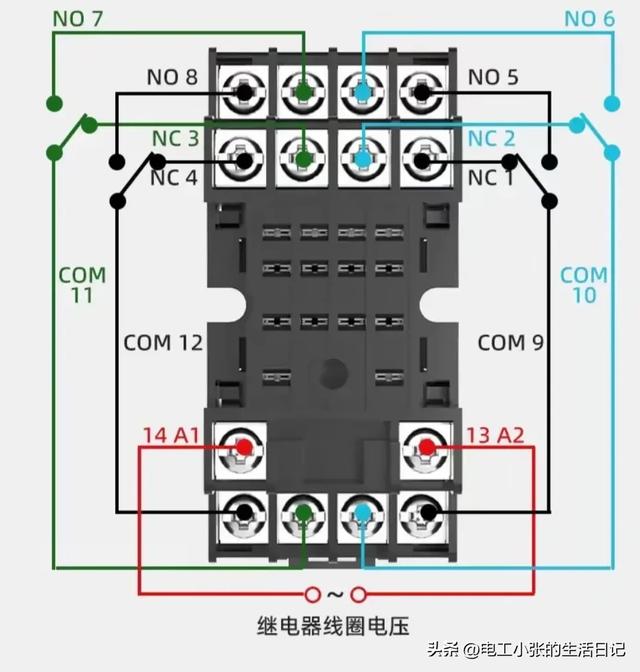

最简单的解释，就是8脚的中间继电器有两组常开触点和两组常闭触点，14脚的中间继电器有四组常开触点和四组常闭触点，线圈上面有接线图，大家一看就明白。

那么咱们先学习一下平常使用最多的直流24V8脚的中间继电器，大家一定要看下去，对你肯定有帮助。

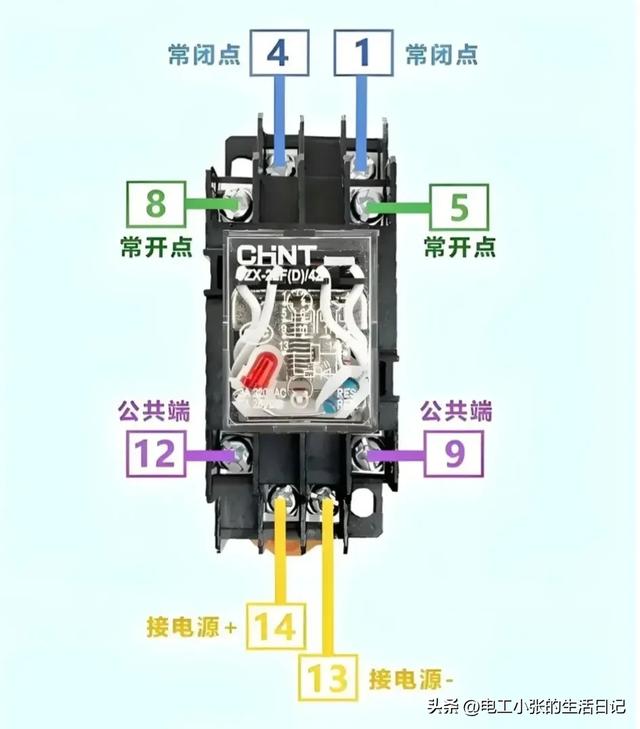

8脚的直流24V中间继电器接线，继电器底座13脚和14脚是线圈电源，14脚接直流电源正极，13脚接直流电源负极。

那么会有人问了，如果电源线接反了会怎么样？

这种情况我们在接线的时候肯定会遇到，但是没关系，线圈能够吸合，继电器能正常使用，就是电源线接反指示灯不会亮，但是我还是建议电源线要接正确了，因为指示灯亮不亮可能会对我们以后的维修有帮助。

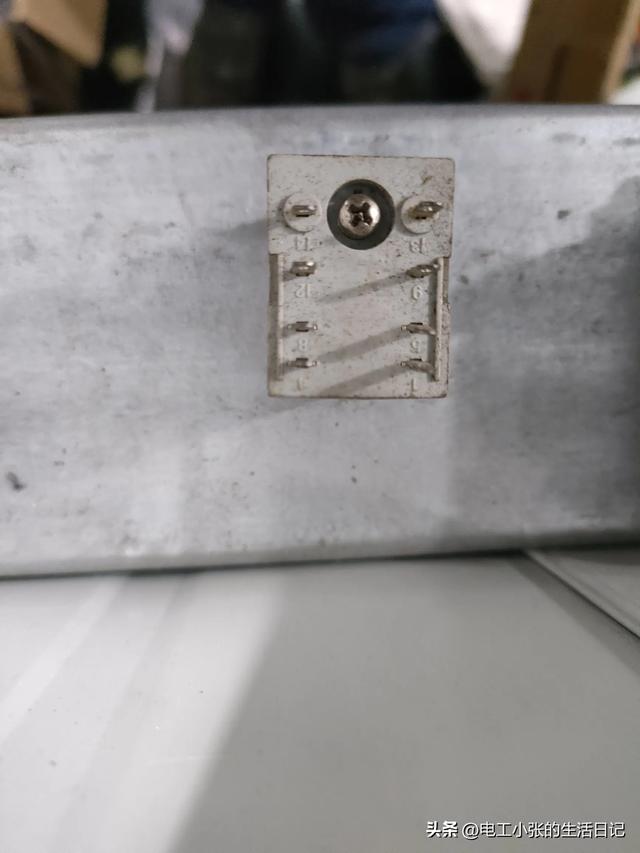

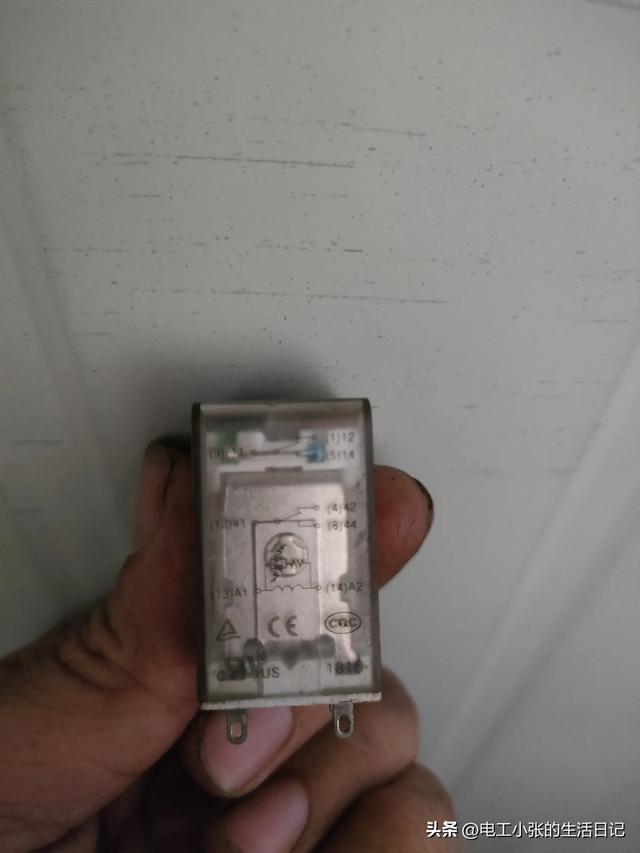

中间继电器线圈上有接线图，大家一定要竖着看，1-5-9是一组，4-8-12是一组。

9是公共点，5-9是一对常开触点，1-9是一对常闭触点。

另一组12是公共点，8-12是一对常开触点，4-12是一对常闭触点。

所以大家在接线的时候，一定要看清楚继电器底座上面的数字接线，避免接错影响我们的使用。

如果我们在使用中间继电器的时候，控制1-2个负载可以选用8脚的中间继电器。

8脚的中间继电器接线和使用就分享到这，感觉有用就收藏起来，如果文章有不对的地方欢迎大家指出来，谢谢！
