PNP和NPN两种接近开关我们在工作中经常会使用到，但是有些朋友还搞不清楚这两种接近开关怎么用，不明白怎么接线，那么今天就简单的介绍一下，大家耐心看下去，如果对你有用就赶紧收藏起来。

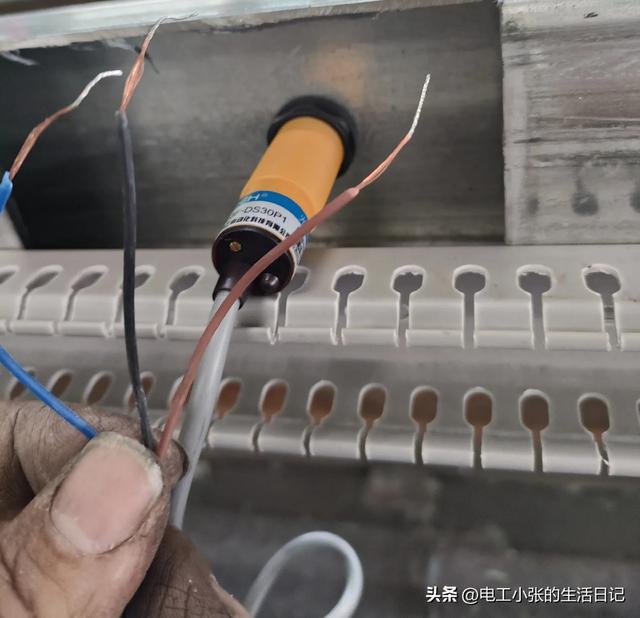

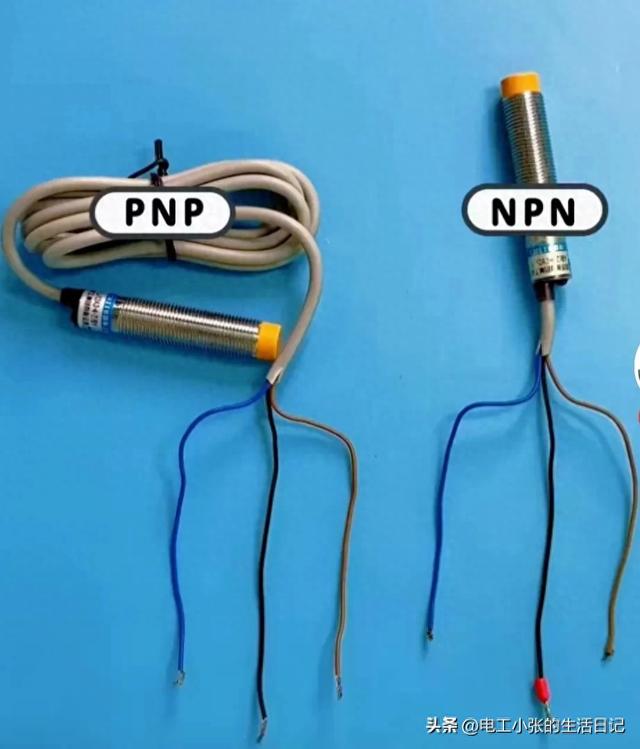

这两种开关我们在工作中经常能用到，那么先说一说这两种开关相同的地方，它们上面都有三根线，棕色线、蓝色线和黑色线，棕色线接正极，蓝色线接负极，这个是一样的。

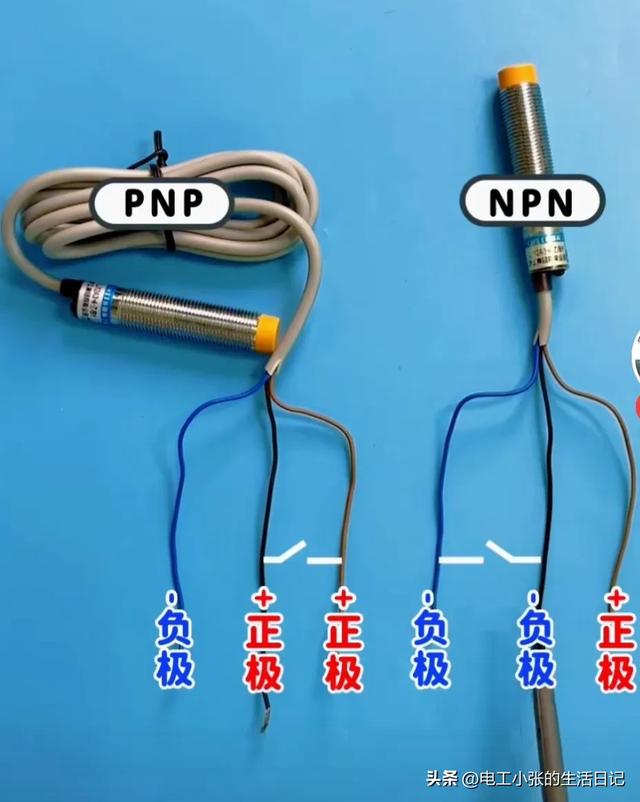

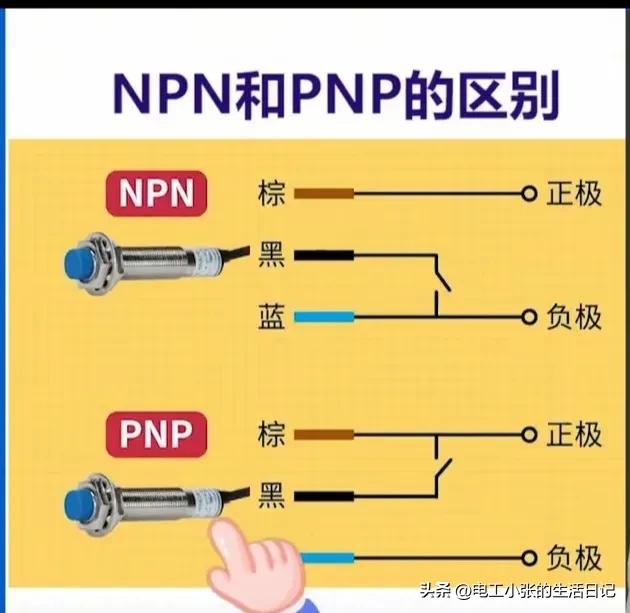

那么这两种开关不一样的地方就在于黑色线上，PNP接近开关的棕色线和黑色线之间有个触点，当接近开关动作时，黑色线输出的是正极。

而NPN接近开关的蓝色线和黑色线之间有个触点，当接近开关动作时，黑色线输出的是负极。

那么两种开关怎么接线呢？

先说说PNP接近开关，我们先把220伏电压接到开关电源上，再接PNP接近开关电源，棕色线接开关电源正极，蓝色线接开关电源负极，黑色输出线接继电器线圈正极，继电器线圈回路负极接开关电源负极，大家一定要记得继电器线圈的正负极不要接错。

再说说NPN接近开关接线，同样是棕色线接开关电源正极，蓝色线接开关电源负极，黑色线输出的是负极就接继电器线圈负极，继电器回路正极接开关电源正极。

这两种接近开关今天就简单介绍到这里，如果有需要补充的地方你也可以评论区分享出来，大家互相学习一下，共同进步。
