在前不久的华为新品发布会上，华为更新了其最新的路由器产品线。本期内容与非网将拆解华为更新的一款WiFi 7+路由器BE3 Pro雷电版。从官方的资料来看，WiFi 7+是指华为在WiFi7协议之上自研的芯片级网络协同技术。通过弱信号双WiFi加速和动态窄频宽技术，进一步改善穿墙性能、时延及抗干扰能力，有兴趣的小伙伴可以亲测感受下真实性。

我手上这款路由器为经典的白色外观，4根天线，其中一根天线上标有WiFi 7标识，这款路由器与标准版最大的不同就是带有一个2.5G的高速有线网口，所以在命名上特意用雷电版区分，其它地方就没啥好说的直接开拆。

拆解

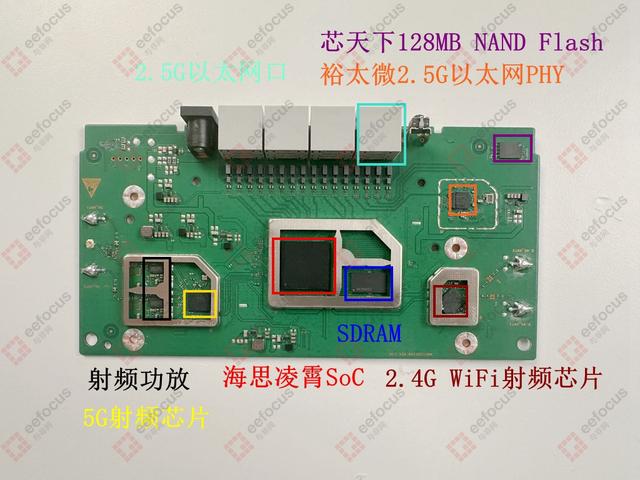

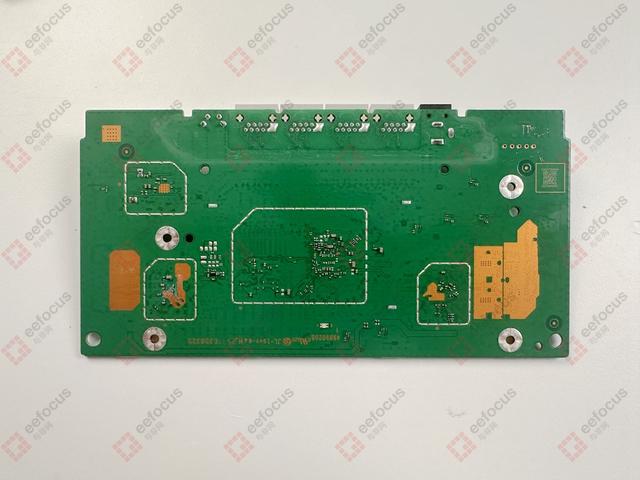

拆解完发现内部结构优化的更加简单了（具体拆解过程可以参考视频了解），唯一的一块PCB主板夹在散热铝块和金属背面之间，主要的元器件也基本都布局在PCB板一面，重点来看下。华为Wi-Fi 7路由器拆解：彻底国产化

中间这颗封装最大的芯片是路由器的SoC，但上面的的丝印就像刻了一个代号（ATQM1M2L0），完全跟型号没啥关系，猜测应该是华为海思自家的凌霄处理器。另外从电路布局来看也集成了以太网交换功能，所以是直连有线网口的设计。需要注意的是仅限于3个千兆网口，另外一个靠近复位按键的则是这个路由器最大的特色之一——2.5G的以太网口，这个有线网口电路是通过裕太微的2.5G以太网PHY芯片（YT8821H）来实现的。

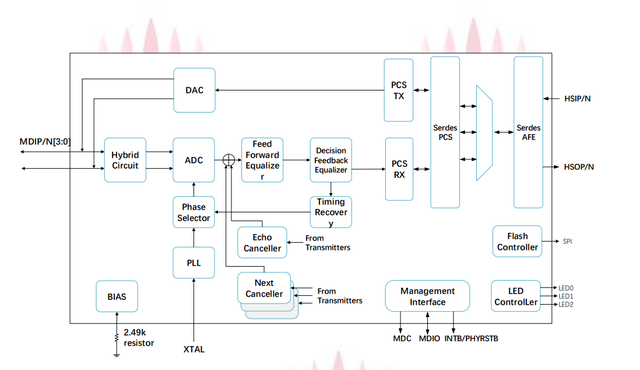

YT8821系列芯片是一款高性能通信解决方案，支持2.5GBASE-T等主流网络协议。该芯片采用先进的高速DSP架构和精密模拟前端设计，确保数据传输的高效性和稳定性。在物理层功能方面，集成了极性自动检测与校正、自适应均衡等关键技术，显著提升了信号传输的可靠性。特别值得一提的是，这个系列芯片包含了商业级型号YT8821C以及工业级型号YT8821H，而华为这款路由器上采用的是工业级的规格，所以完全能覆盖从家庭网络到企业级应用的场景需求。路由器SoC旁边的芯片为SDRAM，但是芯片上的丝印被抹去了，不知道是哪个厂商；同时板载存储采用的是芯天下的128MB SPI NAND Flash（XT26G01CWSIGA），用于储存路由器的系统和固件信息。然后看路由器上最重要的两个WiFi电路，5G频段的无线网络和2.4G频段的无线网络分别布局在PCB板两侧，比较郁闷的是无论是5G WiFi射频芯片（VTQM1M5L4）还是2.4G WiFi射频芯片（VTQM1M4Q5）的丝印又跟路由器SoC一样是一个代号，跟型号应该毫无关联，但这两颗芯片显然还都是海思的产品。看来华为摆明了不想让大众知道具体的硬件方案（这是为什么呢？）。另外还有一点推测，虽然刚刚两颗芯片是不同的代号，但是看封装更像是同一颗芯片，毕竟目前双频WiFi芯片是主流。此外，在5G频段WiFi电路中是包含两颗是5G频段的射频功放(丝印：23321 100QL 2B4L2 6775)，从这一串丝印看有谁知道是哪家公司的产品？而2.4G频段的无线网络则没有，可能是考虑2.4GHz频段本身的穿透力比较强，不大的信号功率就可以拥有不错的信号穿透性，这是在做BOM cost down吗？有知道的小伙伴可以帮忙解解惑。

小结

从拆解看，华为这个路由器硬件方案涉及到的芯片又是保密性极强，除了寥寥几颗芯片有确定的型号，其它芯片就靠推测。至于路由器本身，雷电版跟普通的区别应该只有一个2.5G的有线网口，其实到底选不选择有2.5G网口的路由器完全看需求，如果你是千兆以上宽带的高端用户人群，或者有内网高速传输需求的NAS用户，2.5G LAN口可释放硬盘性能，实现更高速的传输，那完全可以选；但如果你就当个普通路由器来使用，平时只是上上网，那完全没必要。屏幕前的你觉得华为这个WiFi 7路由器怎样呢？欢迎留言讨论！
